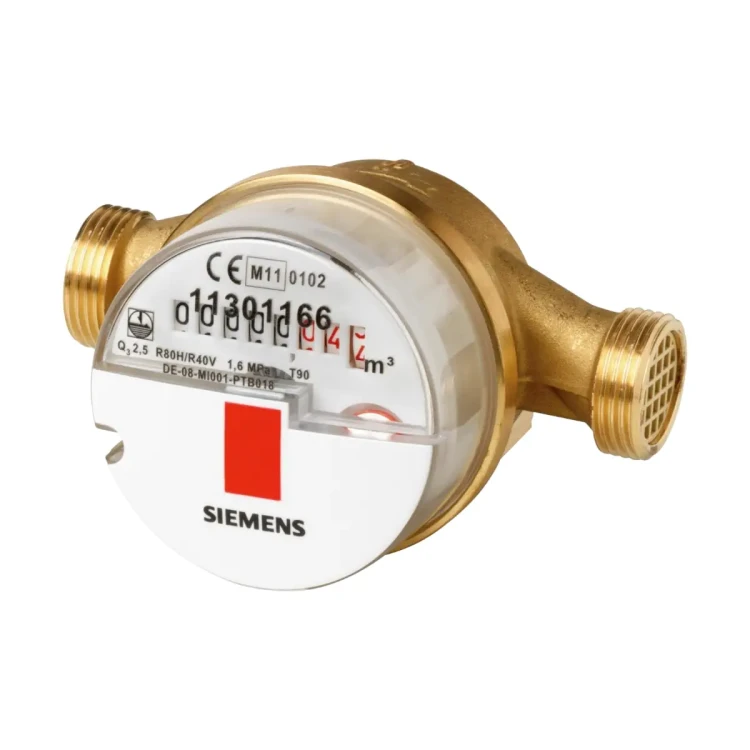

WFW30.E130 Wodomierz mechaniczny do wody ciepłej, DN20, 2,5 [m3/h], dł. korpusu 130 [mm], przyłącza gwintowe 1”, PN16, max 90 [°C]

WFW30.E130 to mechaniczny wodomierz Siemens przeznaczony do pomiaru zużycia wody ciepłej (maks. temperatura wody 90°C). Jest to urządzenie kompaktowe z jednostrumieniowym przetwornikiem wirnikowym i suchobieżnym mechanizmem zliczającym, wskazujące skumulowane zużycie oraz bieżący przepływ. Wodomierz może współpracować z modułem radiowym WFZ166.MO, umożliwiając zdalny odczyt drogą radiową.

Najważniejsze cechy

• Producent: Siemens
• Model: WFW30.E130
• Typ: wodomierz mechaniczny (wirnikowy), kompaktowy
• Medium: woda ciepła
• Maks. temperatura wody: 90°C
• Wskazanie: skumulowane zużycie + sygnalizacja przepływu
• Możliwość zdalnego odczytu: z modułem radiowym WFZ166.MO
• Mechanizm zliczający: obracany o 360°

Zastosowanie

Wodomierz WFW30.E130 służy do pomiaru zużycia wody w instalacjach wodnych w budynkach mieszkalnych i niemieszkalnych oraz w dowolnego typu instalacjach zasilających w wodę (np. domy wielorodzinne, budynki biurowe i użytkowe).

Technika i budowa

• Pomiar przepływu realizowany jest przez wirnikowy przetwornik przepływu.
• Obroty wirnika przenoszone są na mechanizm zliczający poprzez sprzęgło magnetyczne.
• Korpus przetwornika wykonany jest z mosiądzu i posiada filtr po stronie wlotowej (zatrzymujący większe zanieczyszczenia).
• Suchobieżny mechanizm zliczający osłonięty jest przezroczystą pokrywą z tworzywa sztucznego.
• Wskazania obejmują:
  • bieżące zużycie do odczytu (wartość maksymalna 99.999,999 m³),
  • bieżące zużycie w litrach (1 obrót = 1 litr),
  • występowanie przepływu (obrotowy wskaźnik).

Wskazówki do montażu

• Przestrzegać lokalnych przepisów dotyczących stosowania wodomierzy oraz instrukcji fabrycznych (m.in. montaż, plombowanie, warunki eksploatacji).
• Montaż pomiędzy dwoma zaworami odcinającymi; wodomierz powinien być łatwo dostępny do odczytu i serwisu.
• Przed montażem licznika należy dokładnie przepłukać instalację, stosując prostkę zastępczą w miejsce przetwornika przepływu.
• Możliwy montaż poziomy lub pionowy; wyższą klasę metrologiczną uzyskuje się przy montażu poziomym.
• Podczas montażu zwrócić uwagę na kierunek przepływu (strzałka na korpusie).
• Na dopływie, przed licznikiem, wymagany jest odcinek stabilizujący o długości co najmniej 35 mm.
• Mechanizm zliczający należy ustawić tak, aby zapewnić dobrą widoczność wskazań.
• Po zakończeniu montażu wykonać ciśnieniową próbę szczelności instalacji.

Dane techniczne (WFW30.E130)

• Certyfikat badania typu: DE-08-MI001-PTB018
• Zgodność: Dyrektywa dot. wody pitnej (98/83/EC)
• Klasa metrologiczna: poziomo R80, pionowo R40
• Przepływ ciągły Q3: 4,0 m³/h
• Odpowiadający nominalnemu Qn: 2,5 m³/h
• Średnica nominalna: 20 mm
• Przepływ rozruchowy: < 15 l/h
• Maks. dopuszczalne ciśnienie robocze: 16 bar
• Zakres stosowania (typ WFW30..): 90°C
• Przepływ Q’ przy spadku ciśnienia 1 bar: 5050 l/h
• Przyłącza gwintowane (ISO 228): G 1 (z obu stron), gwint zewnętrzny
• Długość zabudowy L: 130 mm
• Wysokość zabudowy H: 69 mm
• Waga: 0,63 kg

Wyposażenie dodatkowe (opcjonalne)

• Moduł radiowy do zdalnego odczytu: WFZ166.MO (odczyt radiowy z użyciem zestawu odczytowego WTZ.WBSET..)
• Prostka zastępcza (do płukania/serwisu) dla 130 mm / G 1": WFZ.R130
• Śrubunki podłączeniowe do wodomierzy 1" (2 szt.): WFZ.R2-1

Dostawa i zamawianie

• Zamawiając, należy podać oznaczenie typu: WFW30.E130.
• Wodomierz dostarczany jest z dwoma uszczelkami płaskimi oraz drutem do plombowania i plombą.
• Śrubunki podłączeniowe oraz prostki zastępcze nie wchodzą w skład standardowej dostawy i należy je zamawiać oddzielnie.

Podsumowanie

Siemens WFW30.E130 to mechaniczny wodomierz do ciepłej wody (do 90°C) o długości zabudowy 130 mm i przyłączach G 1, przeznaczony do precyzyjnego pomiaru i sumowania zużycia wody w instalacjach budynkowych. Kompaktowa konstrukcja, czytelne wskazania oraz możliwość rozbudowy o moduł radiowy WFZ166.MO czynią go praktycznym rozwiązaniem do nowoczesnych instalacji rozliczeniowych.

Pliki do pobrania:
WFW30.E130 Karta katalogowa
