WFW30.D080 Wodomierz mechaniczny do wody ciepłej, DN15, 1,5 m3/h, dł. korpusu 80 mm, przyłącza gwintowe ¾”, PN16, max 90 °C

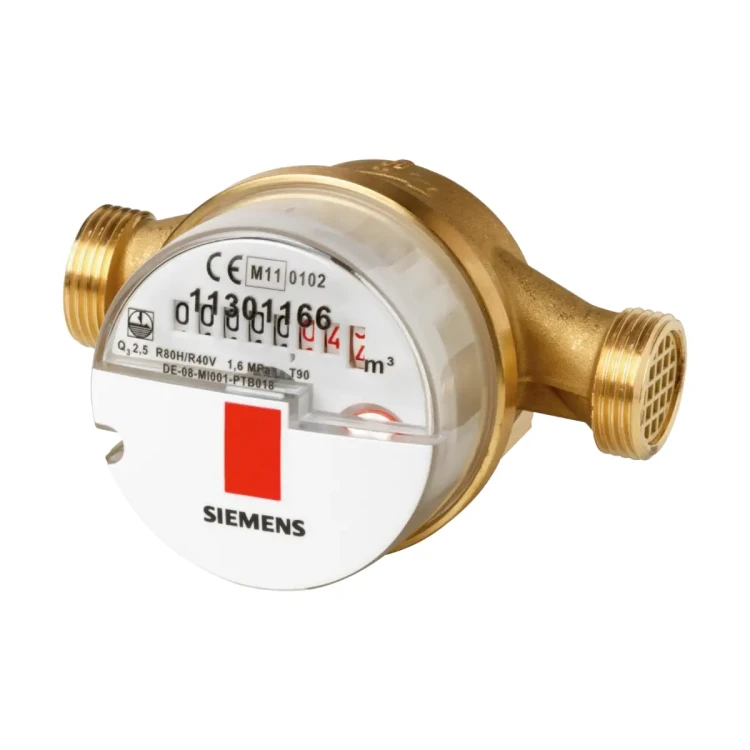

WFW30.D080 to mechaniczny wodomierz Siemens przeznaczony do pomiaru zużycia ciepłej wody (do 90°C) w instalacjach budynków mieszkalnych i niemieszkalnych. Urządzenie mierzy przepływ za pomocą wirnikowego przetwornika, a zliczanie realizuje przez sprzęgło magnetyczne. Wodomierz wskazuje skumulowane zużycie i może współpracować z modułem radiowym WFZ166.MO do zdalnego odczytu.

Najważniejsze cechy

• Producent: Siemens
• Model: WFW30.D080
• Typ: wodomierz mechaniczny (wirnikowy), urządzenie kompaktowe
• Medium: ciepła woda
• Maks. temperatura wody: 90°C
• Wskazanie: skumulowane zużycie (mechanizm zliczający)
• Odczyt: możliwość zastosowania modułu radiowego WFZ166.MO
• Mechanizm zliczający: suchobieżny, pod przezroczystą pokrywą z tworzywa
• Obrót mechanizmu zliczającego: 360° (dla lepszej widoczności wskazań)
• Klasa metrologiczna: poziomo R80, pionowo R40

Zastosowanie

WFW30.D080 służy do pomiaru zużycia wody w:

• wodnych instalacjach w budynkach mieszkalnych i niemieszkalnych,
• instalacjach zasilających w wodę dowolnego typu,
• domach wielorodzinnych, budynkach biurowych i użytkowych.

Technika pomiaru i odczyt

• Pomiar ilości wody realizowany jest przez wirnikowy przetwornik przepływu.
• Przepływająca woda napędza wirnik, a obroty przenoszone są na mechanizm zliczający przez sprzęgło magnetyczne.
• Mechanizm zliczający wskazuje:
  • bieżące zużycie do odczytu (maks. 99.999,999 m³),
  • bieżące zużycie w litrach (1 obrót = 1 litr),
  • występowanie przepływu (obrotowy wskaźnik).

Budowa

• Korpus: mosiądz, z komorą pomiarową i jednostrumieniowym czujnikiem wirnikowym.
• Filtr wlotowy: zatrzymuje większe zanieczyszczenia wody.
• Wskaźnik: 8-cyfrowy wskaźnik bębenkowy oraz wskaźnik przepływu.
• Przyłącza: gwint zewnętrzny; montaż w instalacji przy użyciu śrubunków (zamawiane oddzielnie).

Dane techniczne – WFW30.D080

• Przepływ ciągły Q3: 2,5 m³/h
• Odpowiadający nominalnemu Qn: 1,5 m³/h
• Średnica nominalna: 15 mm
• Przepływ rozruchowy: < 8 l/h
• Maks. dopuszczalne ciśnienie robocze: 16 bar
• Przepływ Q’ przy spadku ciśnienia 1 bar: 3200 l/h
• Przyłącza gwintowane (ISO 228): G ¾ (z obu stron)
• Długość zabudowy L: 80 mm
• Wysokość zabudowy H: 69 mm
• Masa: 0,40 kg
• Zgodność: certyfikat badania typu DE-08-MI001-PTB018
• Dyrektywa dot. wody pitnej: 98/83/EC

Wskazówki do montażu

• Przestrzegać lokalnych przepisów dotyczących stosowania wodomierzy oraz instrukcji fabrycznych (montaż, plombowanie, warunki eksploatacji).
• Montować pomiędzy dwoma zaworami odcinającymi; wodomierz powinien być łatwo dostępny do odczytu i serwisu.
• Przed montażem należy dokładnie przepłukać instalację, stosując prostkę zastępczą.
• Montaż przetwornika możliwy w położeniu poziomym lub pionowym (wyższą klasę metrologiczną uzyskuje się przy zamontowaniu poziomym).
• Zwrócić uwagę na kierunek przepływu (strzałka na korpusie).
• Na dopływie, przed licznikiem, wymagany jest odcinek stabilizujący min. 35 mm.
• Mechanizm zliczający ustawić tak, aby zapewnić dobrą widoczność wskazań.
• Po zakończeniu montażu wykonać ciśnieniową próbę szczelności instalacji.

Wyposażenie dodatkowe (opcjonalne)

• Moduł radiowy do zdalnego odczytu: WFZ166.MO (odczyt z użyciem zestawu WTZ.WBSET..)
• Prostka zastępcza (80 mm / G ¾"): WFZ.R80
• Śrubunki podłączeniowe do wodomierzy ¾": WFZ.R2

Dostawa i zamawianie

• Przy zamawianiu podać oznaczenie typu: WFW30.D080.
• Wodomierz dostarczany jest z dwoma uszczelkami płaskimi oraz drutem do plombowania i plombą.
• Śrubunki podłączeniowe i prostki zastępcze nie wchodzą w skład standardowej dostawy (zamawiane oddzielnie).

Podsumowanie

Siemens WFW30.D080 to kompaktowy, mechaniczny wodomierz do ciepłej wody (do 90°C) z przyłączami G ¾ i długością zabudowy 80 mm. Oferuje czytelne wskazanie skumulowanego zużycia, suchobieżny mechanizm zliczający oraz możliwość rozbudowy o moduł radiowy WFZ166.MO do wygodnego zdalnego odczytu.

Pliki do pobrania:
WFW30.D080 Karta katalogowa
