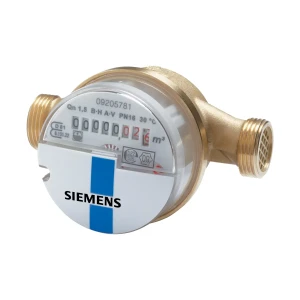

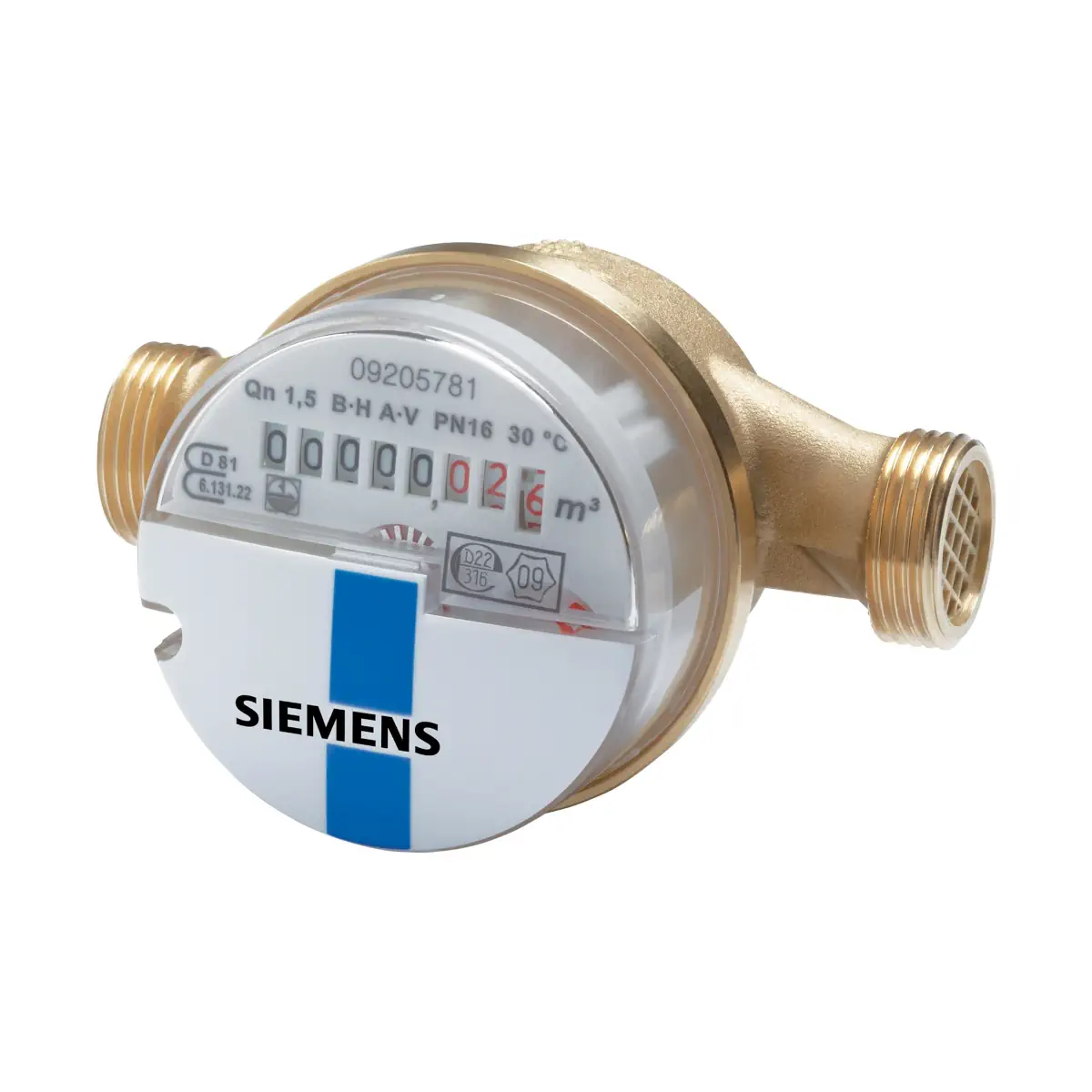

WFK30.E130 Wodomierz mechaniczny do wody zimnej, DN20, 2,5 [m3/h], dł. korpusu 130 [mm], przyłącza gwintowe 1”, PN16, max 30 [°C]

WFK30.E130 to mechaniczny wodomierz Siemens przeznaczony do pomiaru zużycia zimnej wody (maks. 30°C) w instalacjach budynków mieszkalnych i niemieszkalnych. Licznik mierzy przepływ za pomocą wirnikowego przetwornika, a wskazania są przenoszone na mechanizm zliczający poprzez sprzęgło magnetyczne. Wodomierz pokazuje skumulowane zużycie oraz umożliwia rozbudowę o moduł radiowy WFZ166.MO do zdalnego odczytu drogą radiową.

Najważniejsze cechy

• Producent: Siemens
• Model: WFK30.E130
• Typ: wodomierz mechaniczny (kompaktowy)
• Medium: woda (zimna)
• Maks. temperatura wody: 30°C
• Wskazania: skumulowane zużycie + sygnalizacja przepływu
• Możliwość zdalnego odczytu: opcjonalny moduł radiowy WFZ166.MO
• Mechanizm zliczający: suchobieżny, pod przezroczystą pokrywą
• Obrót mechanizmu zliczającego: 360°

Zastosowanie

Wodomierz WFK30.E130 służy do pomiaru zużycia wody w:

• wodnych instalacjach w budynkach mieszkalnych i niemieszkalnych,
• instalacjach zasilających w wodę (dowolnego typu),
• domach wielorodzinnych, budynkach biurowych i użytkowych.

Funkcje i działanie

• Pomiar zużycia wody z wykorzystaniem wirnikowego przetwornika przepływu.
• Sumowanie wartości zużycia i prezentacja na wskaźniku.
• Mechanizm zliczający wskazuje:
  • bieżące zużycie do odczytu (wartość maksymalna 99.999,999 m³),
  • bieżące zużycie w litrach (1 obrót = 1 litr),
  • występowanie przepływu (obrotowy wskaźnik).

Budowa

• Korpus przetwornika: mosiądz, z komorą pomiarową i jednostrumieniowym czujnikiem wirnikowym.
• Filtr na wlocie: zatrzymuje większe zanieczyszczenia wody.
• Mechanizm zliczający: suchobieżny, osłonięty przezroczystą pokrywą z tworzywa sztucznego.
• Wskaźnik: 8-cyfrowy wskaźnik bębenkowy.
• Przyłącza: gwint zewnętrzny (ISO 228).

Dane techniczne (WFK30.E130)

• Certyfikat badania typu: DE-08-MI001-PTB018
• Zgodność: Dyrektywa dot. wody pitnej (98/83/EC)
• Klasa metrologiczna: R80 (poziomo), R40 (pionowo)
• Przepływ ciągły Q3: 4,2 m³/h
• Odpowiadający nominalnemu Qn: 2,5 m³/h
• Przepływ rozruchowy: < 15 l/h
• Maks. dopuszczalne ciśnienie robocze: 16 bar
• Zakres stosowania przetwornika (woda): do 30°C
• Przepływ Q’ przy spadku ciśnienia 1 bar: 5050 l/h
• Przyłącza gwintowane (z obu stron): G 1
• Długość zabudowy L: 130 mm
• Wysokość zabudowy H: 69 mm
• Waga: 0,63 kg

Montaż – najważniejsze wskazówki

• Przestrzegać lokalnych przepisów dotyczących stosowania wodomierzy (montaż, plombowanie, warunki eksploatacji).
• Montować licznik pomiędzy dwoma zaworami odcinającymi, w miejscu łatwo dostępnym do odczytu i serwisu.
• Przed montażem dokładnie przepłukać instalację (zalecane użycie prostki zastępczej).
• Możliwy montaż poziomy lub pionowy (wyższa klasa metrologiczna przy montażu poziomym).
• Zwrócić uwagę na kierunek przepływu (strzałka na korpusie).
• Na dopływie, przed licznikiem, wymagany jest odcinek stabilizujący o długości co najmniej 35 mm.
• Mechanizm zliczający ustawić dla dobrej widoczności wskazań; możliwy obrót o 360°.
• Po zakończeniu montażu wykonać ciśnieniową próbę szczelności instalacji.

Wyposażenie i akcesoria (opcjonalnie)

• Moduł radiowy do zdalnego odczytu: WFZ166.MO
• Prostka zastępcza 130 mm / G 1": WFZ.R130
• Dwa śrubunki gwintowane do wodomierzy 1": WFZ.R2-1

Zawartość dostawy

• wodomierz WFK30.E130,
• 2 uszczelki płaskie,
• drut do plombowania i plomba.

Uwaga: śrubunki podłączeniowe ani prostka zastępcza nie wchodzą w skład standardowej dostawy (zamawiane oddzielno).

Podsumowanie

Siemens WFK30.E130 to solidny, kompaktowy wodomierz mechaniczny do zimnej wody (do 30°C), z przyłączami G 1 i długością zabudowy 130 mm. Zapewnia czytelny odczyt skumulowanego zużycia oraz możliwość rozbudowy o radiowy moduł odczytowy WFZ166.MO, co ułatwia eksploatację w budynkach wielorodzinnych i obiektach użytkowych.

Pliki do pobrania:
WFK30.E130 Karta katalogowa
