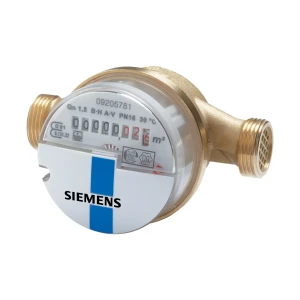

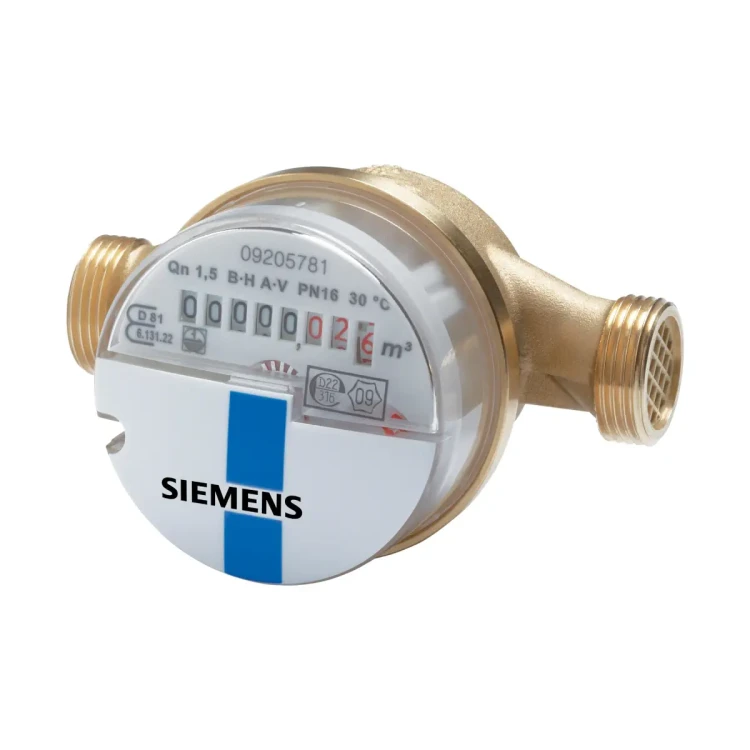

WFK30.D110 Wodomierz mechaniczny do wody zimnej, DN15, 1,5 m3/h, dł. korpusu 110 mm, przyłącza gwintowe ¾”, PN16, max 30 °C

WFK30.D110 to mechaniczny wodomierz Siemens do pomiaru zużycia zimnej wody (maks. 30°C) w instalacjach budynków mieszkalnych i niemieszkalnych. Licznik zapewnia wskazanie skumulowanego zużycia oraz może współpracować z modułem radiowym WFZ166.MO do zdalnego odczytu drogą radiową (opcjonalnie).

Najważniejsze cechy

• Producent: Siemens
• Model: WFK30.D110
• Typ: wodomierz mechaniczny (wirnikowy przetwornik przepływu, sprzęgło magnetyczne)
• Medium: woda (zimna)
• Maks. temperatura wody: 30°C
• Wskazania: skumulowane zużycie + sygnalizacja przepływu
• Odczyt zdalny (opcjonalnie): możliwość zastosowania modułu radiowego WFZ166.MO
• Mechanizm zliczający: suchobieżny, osłonięty przezroczystą pokrywą, obrót 360°

Zastosowanie

Wodomierz WFK30.D110 przeznaczony jest do pomiaru zużycia wody w:

• wodnych instalacjach w budynkach mieszkalnych i niemieszkalnych,
• dowolnego typu instalacjach zasilających w wodę,
• domach wielorodzinnych, budynkach biurowych i użytkowych.

Funkcje

• Pomiar zużycia wody
• Sumowanie wartości zużycia
• Wskazywanie wartości zużycia

Technika i budowa

Pomiar ilości wody realizowany jest przez wirnikowy przetwornik przepływu: przepływająca woda napędza wirnik, a obroty przenoszone są na mechanizm zliczający poprzez sprzęgło magnetyczne.

• Korpus: mosiężny, z komorą pomiarową i jednostrumieniowym czujnikiem wirnikowym
• Filtr na wlocie: zatrzymuje większe zanieczyszczenia wody
• Mechanizm zliczający: suchobieżny, pod przezroczystą pokrywą z tworzywa sztucznego
• Wskaźnik: 8-cyfrowy wskaźnik bębenkowy + obrotowy wskaźnik przepływu
• Odczyt: zużycie do odczytu (maks. 99.999,999 m³) oraz zużycie w litrach (1 obrót = 1 litr)
• Przyłącza: gwint zewnętrzny; montaż w instalacji z użyciem śrubunków (opcjonalnie)

Dane techniczne (WFK30.D110)

• Maks. dopuszczalne ciśnienie robocze: 16 bar
• Zakres stosowania przetwornika (temperatura wody): do 30°C
• Klasa metrologiczna: poziomo R80, pionowo R40
• Przepływ ciągły Q3: 2,5 m³/h
• Odpowiadający nominalnemu Qn: 1,5 m³/h
• Średnica nominalna: 15 mm
• Przepływ rozruchowy: < 8 l/h
• Przepływ Q’ przy spadku ciśnienia 1 bar: 3200 l/h
• Przyłącza gwintowane (ISO 228): G ¾ (z obu stron)
• Długość zabudowy L: 110 mm
• Wysokość zabudowy H: 69 mm
• Waga: 0,43 kg
• Zgodność: certyfikat badania typu DE-08-MI001-PTB018
• Wymagania dot. wody pitnej: Dyrektywa 98/83/EC

Wskazówki do montażu

• Przestrzegać lokalnych przepisów dotyczących stosowania wodomierzy oraz instrukcji fabrycznych (montaż, plombowanie, warunki eksploatacji).
• Montaż zalecany pomiędzy dwoma zaworami odcinającymi oraz w miejscu łatwo dostępnym do odczytu i serwisu.
• Przed montażem wodomierza należy dokładnie przepłukać instalację, stosując prostkę zastępczą.
• Montaż możliwy w położeniu poziomym lub pionowym; wyższą klasę metrologiczną uzyskuje się przy montażu poziomym.
• Zwrócić uwagę na kierunek przepływu (strzałka na korpusie).
• Na dopływie przed licznikiem wymagany jest odcinek stabilizujący o długości co najmniej 35 mm.
• Mechanizm zliczający ustawić tak, aby zapewnić dobrą widoczność wskazań (tzn. poziomo).
• Po zakończeniu montażu wykonać ciśnieniową próbę szczelności instalacji.

Wyposażenie dodatkowe (opcjonalnie)

• Prostka zastępcza do przepłukania instalacji / celów serwisowych (110 mm / G ¾): WFZ.R110
• Śrubunki podłączeniowe (2 szt.) do wodomierzy ¾": WFZ.R2
• Moduł radiowy do zdalnego odczytu: WFZ166.MO (odczyt zestawem WTZ.WBSET-2/PC)

Zestaw dostawy

• wodomierz WFK30.D110,
• dwie uszczelki płaskie,
• drut do plombowania i plomba.

Śrubunki podłączeniowe ani prostki zastępcze nie wchodzą w skład standardowej dostawy.

Podsumowanie

Siemens WFK30.D110 to kompaktowy, mosiężny wodomierz mechaniczny do zimnej wody (do 30°C), o długości zabudowy 110 mm i przyłączach G ¾. Oferuje czytelne wskazanie zużycia, sygnalizację przepływu oraz możliwość rozbudowy o moduł radiowy WFZ166.MO dla wygodnego odczytu zdalnego.
