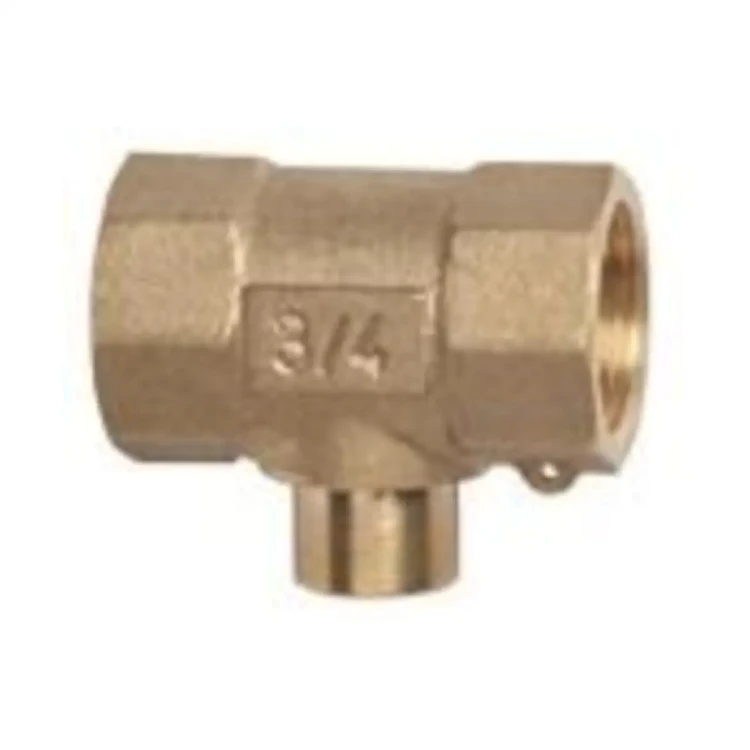

WFZ.T19 Trójnik do montażu czujnika temperatury z gwintem M10x1, do rury G¾’’

WFZ.T19 to trójnik do montażu czujnika temperatury firmy Siemens, przeznaczony do instalacji z rurą G¾” / Rp¾”. Element umożliwia zamocowanie czujnika temperatury z gwintem M10x1 bezpośrednio w rurociągu, co jest szczególnie przydatne w układach pomiaru energii cieplnej, instalacjach grzewczych, chłodniczych oraz systemach HVAC.

Najważniejsze cechy

• Producent: Siemens
• Model: WFZ.T19
• Symbol katalogowy Siemens: PL2:WFZ.T19
• Typ: trójnik do montażu czujnika temperatury
• Gwint pod czujnik temperatury: M10x1
• Przyłącze do rury: G¾” / Rp¾”
• Przeznaczenie: montaż czujnika temperatury w instalacji rurowej
• Rodzaj połączenia: gwintowane
• Zastosowanie: instalacje grzewcze, chłodnicze, HVAC oraz układy pomiaru energii cieplnej
• Kompatybilność: czujniki temperatury z gwintem montażowym M10x1

Zastosowanie

WFZ.T19 służy do montażu czujnika temperatury w rurociągu o przyłączu G¾” / Rp¾”. Trójnik pozwala na bezpośrednie osadzenie czujnika z gwintem M10x1 w przepływającym medium lub w przewidzianym punkcie pomiarowym instalacji.

Produkt znajduje zastosowanie przede wszystkim w instalacjach:

• centralnego ogrzewania,
• węzłów cieplnych,
• układów pomiaru energii cieplnej,
• instalacji chłodniczych,
• systemów HVAC wymagających pomiaru temperatury medium,
• instalacji współpracujących z ciepłomierzami i licznikami energii.

Budowa i zasada działania

Trójnik WFZ.T19 posiada przyłącza rurowe umożliwiające włączenie elementu w instalację oraz króciec z gwintem M10x1, przeznaczony do montażu czujnika temperatury. Dzięki temu czujnik może być stabilnie osadzony w punkcie pomiarowym instalacji, zapewniając prawidłowy kontakt z medium i umożliwiając pomiar temperatury na potrzeby regulacji lub rozliczania energii.

Zastosowanie trójnika ułatwia prawidłowy montaż czujnika bez konieczności wykonywania niestandardowych przeróbek instalacji. Element jest szczególnie przydatny tam, gdzie wymagane jest przygotowanie punktu pomiarowego dla czujnika temperatury w rurociągu o średnicy ¾”.

Dane techniczne

• Model: WFZ.T19
• Rodzaj: trójnik montażowy do czujnika temperatury
• Gwint montażowy czujnika: M10x1
• Przyłącze instalacyjne: G¾” / Rp¾”
• Sposób montażu: połączenie gwintowane w rurociągu
• Funkcja: umożliwienie montażu czujnika temperatury w instalacji rurowej
• Przeznaczenie: instalacje HVAC, grzewcze, chłodnicze i układy pomiaru energii cieplnej
• Element współpracujący: czujnik temperatury z gwintem M10x1

Montaż i podłączenie

• Przed montażem należy sprawdzić zgodność przyłącza trójnika z instalacją rurową G¾” / Rp¾” oraz zgodność czujnika temperatury z gwintem M10x1.
• Trójnik należy zamontować w miejscu przewidzianym do pomiaru temperatury medium, zgodnie z projektem instalacji oraz wymaganiami urządzenia pomiarowego lub regulacyjnego.
• Połączenia gwintowane należy wykonać z zastosowaniem odpowiedniego uszczelnienia przeznaczonego do danego rodzaju instalacji i medium.
• Czujnik temperatury należy wkręcić w króciec M10x1, zachowując ostrożność, aby nie uszkodzić gwintu ani elementu pomiarowego.
• Montaż należy wykonywać z użyciem odpowiednich narzędzi, unikając nadmiernego momentu dokręcania.
• Po zakończeniu montażu należy sprawdzić szczelność połączeń oraz poprawność wskazań lub pracy urządzenia współpracującego.
• W przypadku współpracy z ciepłomierzem należy zachować wymagania producenta dotyczące miejsca montażu czujnika, kierunku przepływu oraz sposobu zabudowy elementów pomiarowych.

Podsumowanie

Siemens WFZ.T19 to trójnik przeznaczony do montażu czujnika temperatury z gwintem M10x1 w instalacji rurowej G¾” / Rp¾”. Produkt umożliwia przygotowanie prawidłowego punktu pomiarowego w instalacjach grzewczych, chłodniczych i HVAC, a także w układach współpracujących z ciepłomierzami oraz licznikami energii cieplnej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest elementem instalacyjnym i powinien być stosowany wyłącznie zgodnie z przeznaczeniem, czyli do montażu czujnika temperatury z gwintem M10x1 w instalacji rurowej.
• Przed montażem należy sprawdzić zgodność gwintu czujnika, rozmiaru przyłącza rurowego oraz wymagań urządzenia pomiarowego lub regulacyjnego.
• Montaż powinien być wykonywany przez wykwalifikowany personel instalacyjny, zgodnie z dokumentacją techniczną urządzeń współpracujących oraz obowiązującymi przepisami.
• Nie należy stosować produktu w instalacjach o parametrach pracy przekraczających dopuszczalne wartości dla instalacji, czujnika temperatury lub urządzenia pomiarowego.
• Przed rozpoczęciem prac należy odciąć przepływ medium, obniżyć ciśnienie w instalacji i upewnić się, że elementy instalacji nie są gorące.
• Podczas montażu należy stosować odpowiednie narzędzia oraz unikać nadmiernego dokręcania, które może uszkodzić gwinty lub element pomiarowy.
• Powierzchnie gwintowane powinny być czyste, nieuszkodzone i odpowiednio przygotowane do wykonania szczelnego połączenia.
• Nie należy używać produktu, jeżeli gwinty, korpus trójnika lub powierzchnie uszczelniające są uszkodzone, zdeformowane albo skorodowane.
• Po zakończeniu montażu należy przeprowadzić próbę szczelności oraz sprawdzić poprawność pracy czujnika temperatury.
• W przypadku wycieku, zawilgocenia, spadku ciśnienia lub podejrzenia nieszczelności należy niezwłocznie wyłączyć instalację z eksploatacji i usunąć przyczynę problemu.
• Nie należy samodzielnie przerabiać, rozwiercać, skracać ani modyfikować elementu.
• Produkt należy przechowywać w suchym miejscu, chroniąc gwinty i powierzchnie uszczelniające przed zabrudzeniem, uderzeniami oraz uszkodzeniami mechanicznymi.
• Zużyte lub uszkodzone elementy należy zutylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów metalowych i instalacyjnych.
