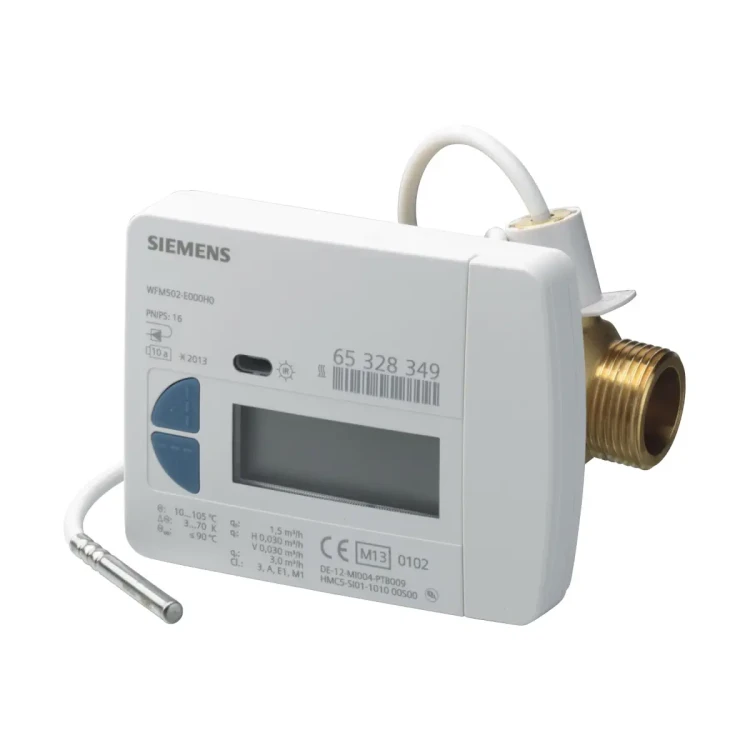

WFM502-A000H4 Ciepłomierz mechaniczny 1,5 m³/h, montaż na powrocie, dł. korpusu 80 mm, PN16, gwint ¾", DN15, śrubunek ½'', bez komunikacji / moduł

WFM502-A000H4 to elektroniczny, zasilany bateryjnie licznik ciepła Siemens z jednostrumieniowym, wirnikowym przetwornikiem przepływu, przeznaczony do dokładnego pomiaru zużytej energii cieplnej w autonomicznych instalacjach ogrzewania. Model jest wykonaniem do montażu na powrocie, o przepływie nominalnym qp = 1,5 m³/h, z korpusem 80 mm i przyłączami gwintowymi G ¾" (PN16). Licznik posiada interfejs optyczny IrDA oraz interfejs modułowy dla opcjonalnych modułów komunikacyjnych (M-bus lub radiowych).

Najważniejsze cechy

• Producent: Siemens
• Model: WFM502-A000H4
• Typ: licznik ciepła (elektroniczny, bateryjny) z wirnikowym przetwornikiem przepływu
• Miejsce montażu: powrót
• Przepływ nominalny qp: 1,5 m³/h
• Długość korpusu: 80 mm
• Przyłącza: gwintowe G ¾"
• Ciśnienie nominalne: PN16 (1,6 MPa)
• Brak konieczności stosowania odcinków prostych (ani przed, ani za licznikiem)
• Dowolna pozycja montażu: pozioma lub pionowa (z wyłączeniem pozycji, w której przelicznik skierowany jest w dół)
• Interfejs: optyczny IrDA + interfejs do modułu komunikacyjnego
• Konfiguracja: przyciskami na liczniku lub przez oprogramowanie serwisowe ACT50
• Autodiagnostyka oraz natychmiastowa sygnalizacja błędów na wyświetlaczu
• Bateria: litowa CR AA, 3,0 V DC, żywotność 10 lat z rezerwą (niewymienna)
• Uwaga: czujniki temperatury i bateria nie podlegają wymianie; licznik nie jest przeznaczony do instalacji wody pitnej

Zastosowanie

WFM502-A000H4 stosowany jest głównie w instalacjach centralnego ogrzewania, gdzie energia dostarczana jest do poszczególnych stref oraz indywidualnych odbiorców w budynku (np. budynki wielorodzinne, biurowe i administracyjne).

Funkcje i działanie

Licznik składa się z przetwornika przepływu, dwóch czujników temperatury oraz przelicznika wskazującego. Przelicznik oblicza zużycie energii na podstawie wielkości przepływu i różnicy temperatury (zasilenie/powrót).

• Pomiar przepływu: jednostrumieniowy wirnikowy przetwornik; prędkość obrotowa wirnika mierzona jest elektronicznie (indukcyjnie), bez udziału pola magnetycznego.
• Wykrywanie błędów: przy nieprawidłowym kierunku przepływu na wyświetlaczu pojawia się komunikat błędu.
• Obliczenia energii: licznik wyświetla zużycie energii (fabrycznie w GJ), uwzględniając m.in. wyznaczane wartości gęstości i entalpii dla każdego pomiaru.
• Częstotliwość pomiaru temperatury: co 36 s (opcjonalnie co 6 s); przepływ mierzony jest w sposób ciągły.

Odczyt i komunikacja

• Odczyt lokalny: przez optyczny interfejs bliskiego zasięgu IrDA.
• Parametryzacja i odczyt przez PC: z użyciem głowicy WFZ.IRDA-USB i oprogramowania ACT50-Heat.
• Interfejs modułowy: możliwość doposażenia w moduł komunikacyjny:
  • WFZ51 – moduł M-bus,
  • WFZ56.OK / WFZ56.OF – moduł radiowy AMR (antenna wbudowana / zewnętrzna),
  • WFZ566.OK / WFZ566.OF – moduł radiowy walk-by (antenna wbudowana / zewnętrzna).

Obsługa i nastawy

Licznik posiada wyświetlacz LCD oraz 2 przyciski do poruszania się po poziomach wskazań. Możliwa jest konfiguracja parametrów bezpośrednio na urządzeniu lub przez IrDA.

• Parametry fabryczne: dzień bilansu 31.12, jednostka energii GJ.
• Nastawy dostępne z przycisków: data następnego dnia bilansu, jednostka energii (MJ, GJ, kWh lub MWh), wybór wyświetlanych poziomów, wyświetlanie odczytów z sumą kontrolną lub bez.

Wskazówki montażowe

• Licznik może być montowany w dowolnej pozycji (poziomo lub pionowo), z wyjątkiem pozycji, w której przelicznik jest skierowany w dół.
• Odcinki proste nie są wymagane ani przed, ani za licznikiem.
• Przed montażem należy dokładnie przepłukać instalację.
• Przetwornik przepływu montować pomiędzy dwoma zaworami odcinającymi, zgodnie z kierunkiem strzałki na korpusie.
• Czujniki temperatury muszą być zamontowane w tym samym obiegu wodnym co przetwornik przepływu; czujniki należy zanurzyć tak, aby ich końcówki sięgały co najmniej środka przekroju rurociągu.
• Wersja z korpusem 80 mm: informacja o czujniku temperatury powrotu zabudowanym w korpusie przetwornika przepływu nie dotyczy.

Dane techniczne (wybrane)

• Zasilanie: bateria litowa CR AA (niewymienna), 3,0 V DC
• Żywotność baterii: 10 lat z rezerwą
• Zakres pomiaru (ciepło): 15…105 °C
• Zakres różnicy temperatury ΔΘ: 3…70 K
• Wartość progowa (ciepło): 1,0 K
• Czujniki temperatury: Pt1000 wg EN 60751, typ DS (zanurzenie bezpośrednie), Ø 5,0 × 45 mm
• Długość przewodu czujnika: 1,5 m (standard)
• Wyświetlacz: 8-znakowy LCD + piktogramy
• Wskazanie energii: GJ (opcjonalnie: kWh/MWh/MJ)
• Interfejs optyczny: wg EN 62056-21; protokół podobny do EN 13757-2/3
• Ciśnienie nominalne: PN16 (1,6 MPa)
• Przepływ nominalny qp: 1,5 m³/h
• Przepływ maksymalny qs: 3,0 m³/h
• Przepływ minimalny qi: 30 l/h (poziomo), 30 l/h (pionowo)
• Próg działania: 4…5 l/h
• Spadek ciśnienia przy qp (korpus 80 mm): 200 mbar
• Przepływ przy Δp = 1 bar (kv): 3,2 m³/h
• Klasa metrologiczna: poziomo 1:50, pionowo 1:50
• Stopień ochrony: IP65 (przelicznik), IP65 (przetwornik przepływu)
• Temperatura otoczenia (praca): 5…55 °C
• Wymiary przelicznika: 101,5 × 78 mm
• Kolor obudowy przelicznika: RAL 9016
• Waga (z akcesoriami i opakowaniem dla qp 1,5 m³/h): 915 g

Podsumowanie

Siemens WFM502-A000H4 to kompaktowy licznik ciepła do montażu na powrocie, zaprojektowany do precyzyjnego rozliczania energii w instalacjach grzewczych. Połączenie qp 1,5 m³/h, krótkiego korpusu 80 mm, braku wymagań dotyczących odcinków prostych, oraz możliwości odczytu przez IrDA i doposażenia w moduły komunikacyjne czyni go wygodnym rozwiązaniem do opomiarowania stref i odbiorców w budynkach.
