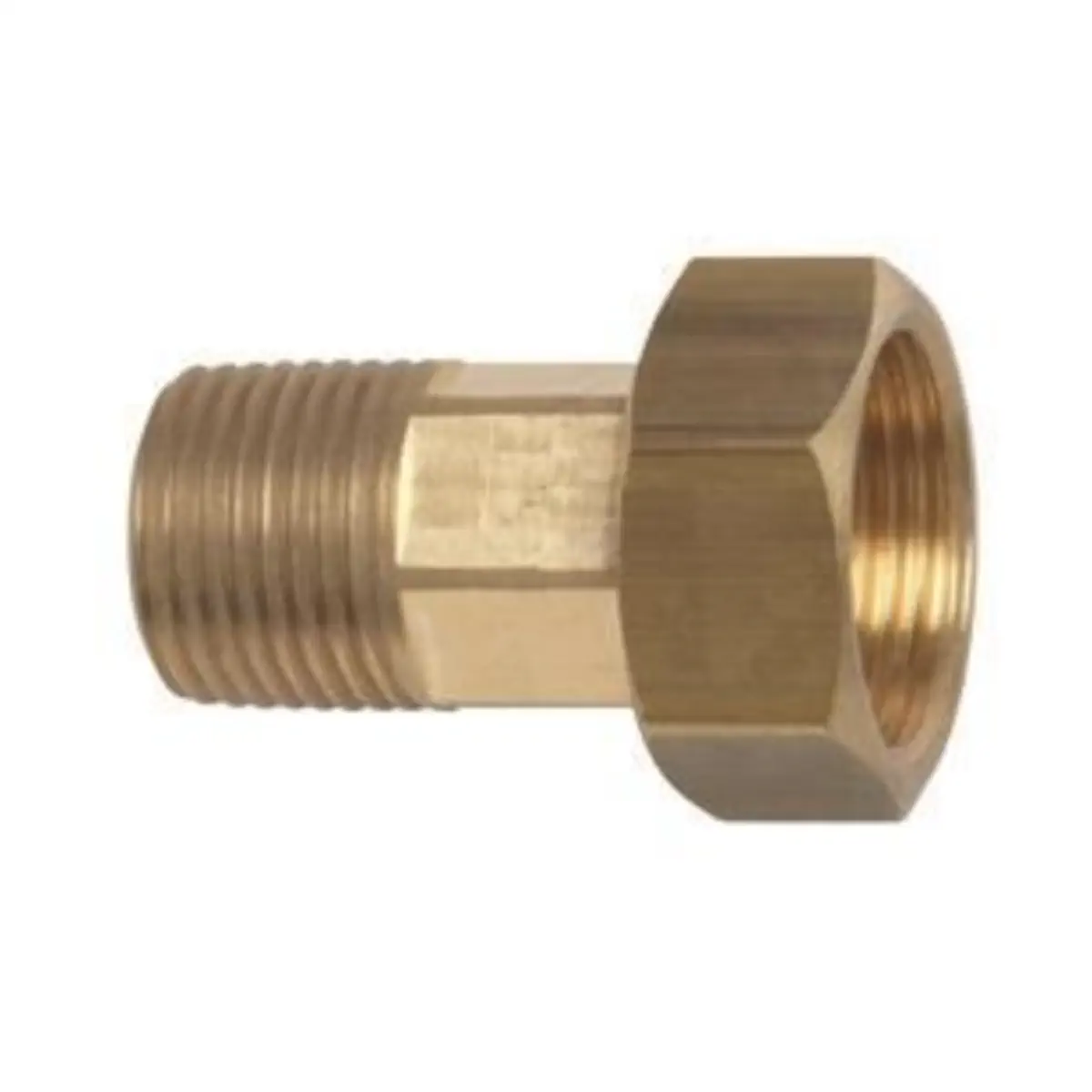

Łącznik 1" Śrubunek R1 do ciepłomierza G1¼ (zestaw na jedną stronę z uszczelką)

Łącznik 1" Śrubunek R1 do ciepłomierza G1¼ to praktyczny zestaw montażowy na jedną stronę ciepłomierza, przeznaczony do wykonania szczelnego i rozłącznego połączenia pomiędzy ciepłomierzem z przyłączem G1¼ a instalacją rurową z gwintem R1. Zestaw zawiera element śrubunkowy oraz uszczelkę, co ułatwia prawidłowy montaż ciepłomierza w instalacjach grzewczych, chłodniczych i układach pomiaru energii cieplnej.

Najważniejsze cechy

• Producent: Siemens
• Typ: łącznik / śrubunek do ciepłomierza
• Model / oznaczenie: Łącznik 1"
• Przyłącze od strony ciepłomierza: G1¼
• Przyłącze od strony instalacji: R1
• Rozmiar nominalny: 1"
• Zakres zestawu: komplet na jedną stronę ciepłomierza
• Wyposażenie: śrubunek z uszczelką
• Rodzaj połączenia: gwintowane, rozłączne
• Zastosowanie: montaż ciepłomierzy w instalacjach HVAC, grzewczych i chłodniczych

Zastosowanie

Łącznik 1" Śrubunek R1 do ciepłomierza G1¼ służy do podłączenia ciepłomierza do instalacji rurowej w sytuacji, gdy urządzenie pomiarowe posiada przyłącze G1¼, a instalacja wymaga połączenia z gwintem R1. Konstrukcja śrubunkowa umożliwia wygodny montaż, demontaż oraz późniejszy serwis lub wymianę ciepłomierza.

Produkt znajduje zastosowanie przede wszystkim w instalacjach:

• centralnego ogrzewania,
• węzłów cieplnych,
• układów pomiaru energii cieplnej,
• instalacji chłodniczych z pomiarem energii,
• systemów HVAC wymagających montażu ciepłomierza lub licznika energii.

Budowa i zasada działania

Zestaw składa się z elementu śrubunkowego oraz uszczelki. Strona G1¼ przeznaczona jest do połączenia z ciepłomierzem, natomiast strona R1 umożliwia podłączenie do instalacji rurowej. Połączenie śrubunkowe pozwala na wykonanie szczelnego, stabilnego i jednocześnie rozłącznego połączenia gwintowanego.

Dzięki zastosowaniu śrubunku ciepłomierz można łatwiej zdemontować w przypadku legalizacji, wymiany, przeglądu lub prac serwisowych, bez konieczności ingerencji w większy fragment instalacji.

Dane techniczne

• Nazwa produktu: Łącznik 1" Śrubunek R1 do ciepłomierza G1¼
• Rodzaj: zestaw przyłączeniowy / śrubunek
• Przyłącze do ciepłomierza: G1¼
• Przyłącze do instalacji: R1
• Kompletacja: zestaw na jedną stronę z uszczelką
• Sposób montażu: połączenie gwintowane
• Funkcja: połączenie ciepłomierza z instalacją rurową
• Możliwość demontażu: tak, dzięki połączeniu śrubunkowemu
• Przeznaczenie: instalacje HVAC, grzewcze i chłodnicze

Montaż i podłączenie

• Przed montażem należy sprawdzić zgodność przyłączy: G1¼ po stronie ciepłomierza oraz R1 po stronie instalacji.
• Uszczelkę należy umieścić w miejscu przewidzianym dla połączenia śrubunkowego, zwracając uwagę na jej prawidłowe ułożenie.
• Połączenie należy dokręcać równomiernie, z wyczuciem, tak aby zapewnić szczelność bez uszkodzenia gwintu, uszczelki lub króćca ciepłomierza.
• Montaż ciepłomierza należy wykonać zgodnie z kierunkiem przepływu oznaczonym na urządzeniu oraz wymaganiami producenta ciepłomierza.
• Po zakończeniu montażu należy przeprowadzić próbę szczelności instalacji.
• W przypadku montażu ciepłomierza z obu stron wymagane są dwa zestawy: jeden na stronę dopływową i jeden na stronę odpływową.

Podsumowanie

Łącznik 1" Śrubunek R1 do ciepłomierza G1¼ to element montażowy przeznaczony do wykonania szczelnego, gwintowanego i rozłącznego połączenia ciepłomierza z instalacją. Zestaw na jedną stronę z uszczelką umożliwia szybki i prawidłowy montaż urządzenia pomiarowego, a konstrukcja śrubunkowa ułatwia późniejszy serwis, demontaż lub wymianę ciepłomierza.
