WFM501-E000H4 Ciepłomierz mechaniczny 0,6 m³/h, montaż na powrocie, dł. korpusu 110 mm, PN16, gwint ¾", DN15, śrubunek ½'', bez komunikacji / moduł

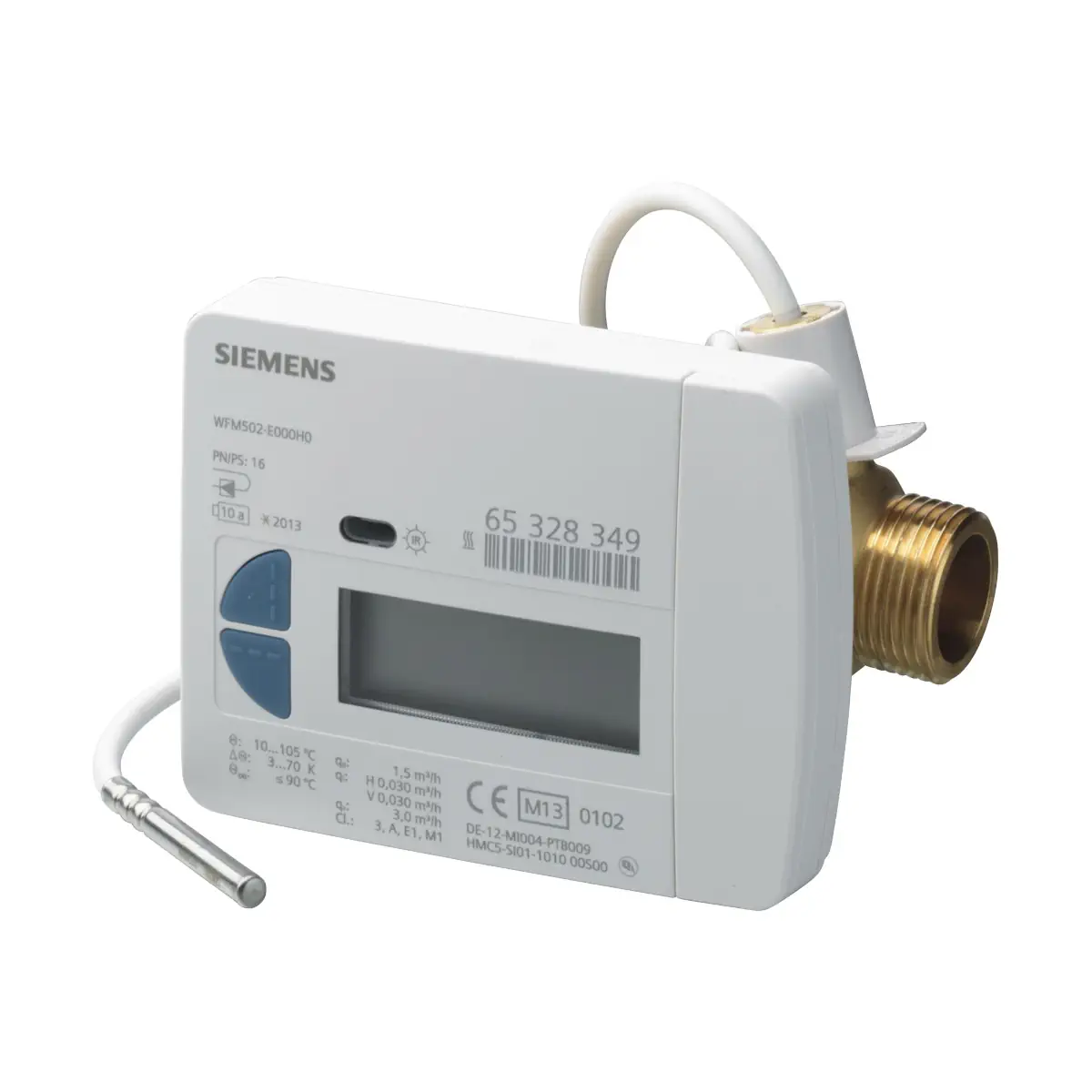

WFM501-E000H4 to kompaktowy, elektroniczny (zasilany bateryjnie) licznik energii cieplnej Siemens z jednostrumieniowym wirnikowym przetwornikiem przepływu, przeznaczony do dokładnego opomiarowania zużycia ciepła w autonomicznych instalacjach ogrzewania. Wersja WFM501 jest przystosowana do montażu na powrocie. Licznik oblicza energię na podstawie wielkości przepływu i różnicy temperatury (zasilenie/powrót), a dane mogą być odczytywane lokalnie przez interfejs optyczny IrDA lub zdalnie po doposażeniu w moduł komunikacyjny.

Najważniejsze cechy

• Producent: Siemens
• Model: WFM501-E000H4
• Rodzaj urządzenia: licznik (ciepłomierz) energii cieplnej – wersja kompaktowa
• Miejsce montażu: powrót
• Przepływ nominalny qp: 0,6 m³/h
• Długość korpusu: 110 mm
• Przyłącza: gwintowe G ¾ B"
• Ciśnienie nominalne: PN16 (1,6 MPa)
• Brak wymogu odcinków prostych przed i za licznikiem
• Dowolna pozycja montażu: pozioma lub pionowa (z wyjątkiem pozycji z przelicznikiem skierowanym w dół)
• Interfejs: optyczny IrDA + interfejs modułowy pod moduły komunikacyjne
• Autodiagnostyka i natychmiastowe wyświetlanie błędów
• Bateria: litowa CR AA, 3,0 V DC (niewymienna), żywotność 10 lat z rezerwą
• Czujniki temperatury: Pt1000 (Ø 5,0 mm, długość 45 mm), przewód 1,5 m
• Jednostka energii (fabrycznie): GJ (opcjonalnie: kWh/MWh/MJ)
• Data bilansu (fabrycznie): 31.12.

Zastosowanie

WFM501-E000H4 służy do opomiarowania zużycia energii cieplnej w instalacjach, gdzie ciepło dostarczane jest do stref lub indywidualnych odbiorców w budynku (np. budynki wielorodzinne, biurowe i administracyjne). Licznik składa się z przetwornika przepływu, dwóch czujników temperatury oraz przelicznika wskazującego, który oblicza energię na podstawie przepływu i różnicy temperatur.

Uwaga: czujniki temperatury oraz bateria w licznikach WFx5.. nie podlegają wymianie. Licznik nie jest przeznaczony do stosowania w instalacjach wody pitnej.

Funkcje i działanie

Pomiar przepływu i energii

• Przepływ mierzony jest przez jednostrumieniowy wirnikowy przetwornik przepływu.
• Prędkość obrotowa wirnika mierzona jest elektronicznie (indukcyjnie), bez udziału pola magnetycznego.
• Przelicznik wyznacza różnicę temperatur (zasilenie/powrót) i mnoży ją przez przepływ, obliczając i sumując zużycie energii.
• W celu zwiększenia dokładności uwzględniane są wyznaczane wartości gęstości i entalpii dla każdego pomiaru.
• W przypadku wykrycia nieprawidłowego kierunku przepływu na wyświetlaczu pojawia się komunikat błędu.

Odczyt lokalny i parametryzacja

• Odczyt i parametryzacja możliwe są przez optyczny interfejs bliskiego zasięgu (IrDA) z użyciem głowicy WFZ.IRDA-USB i oprogramowania ACT50.
• Konfiguracja wybranych parametrów możliwa jest także z poziomu licznika za pomocą 2 przycisków (m.in. data następnego dnia bilansu, jednostka energii, wybór poziomów wyświetlania, odczyty z sumą kontrolną lub bez).
• Pomiar temperatury wykonywany jest co 36 s (opcjonalnie co 6 s), natężenie przepływu mierzone jest w sposób ciągły.

Komunikacja (opcjonalnie)

Licznik posiada interfejs do modułu – po zamontowaniu odpowiedniego modułu komunikacyjnego możliwy jest zdalny odczyt danych.

• M-bus: moduł WFZ51
• Radiowy AMR: WFZ56.OK (wbudowana antena) / WFZ56.OF (zewnętrzna antena)
• Radiowy walk-by: WFZ566.OK (wbudowana antena) / WFZ566.OF (zewnętrzna antena)

Dane techniczne (WFM501-E000H4)

• Zasilanie: bateria litowa CR AA (niewymienna), 3,0 V DC
• Żywotność baterii: 10 lat z rezerwą
• Zakres pomiaru – licznik ciepła: 15…105°C
• Zakres różnicy temperatury ΔΘ: 3…70 K
• Wartość progowa (ciepło): 1,0 K
• Czujniki temperatury: Pt1000 wg EN 60751, typ DS (zanurzenie bezpośrednie), Ø 5,0 × 45 mm
• Długość przewodu czujnika: 1,5 m
• Wyświetlacz: 8-znakowy LCD + piktogramy
• Wskazanie energii (fabrycznie): GJ (opcjonalnie: kWh/MWh/MJ)
• Interfejs optyczny: wg EN 62056-21, protokół podobny do EN 13757-2/3
• Przepływ nominalny qp: 0,6 m³/h
• Długość korpusu: 110 mm
• Gwint przyłączy: G ¾ B"
• Przepływ maksymalny qs: 1,2 m³/h
• Przepływ minimalny qi: poziomo 12 l/h, pionowo 24 l/h
• Próg działania: 3…4 l/h
• Spadek ciśnienia przy qp: 200 mbar
• Przepływ przy Δp = 1 bar (kv): 1,5 m³/h
• Klasa metrologiczna: poziomo 1:50, pionowo 1:25
• Ciśnienie nominalne: PN16 (1,6 MPa)
• Temperatura maksymalna tmax: 90°C
• Stopień ochrony: przelicznik IP65, przetwornik przepływu IP65
• Klasa bezpieczeństwa: III
• Warunki otoczenia (praca): 5…55°C, wilgotność <93% r.h. przy 25°C (bez kondensacji)
• Kolor obudowy (przelicznik): RAL 9016
• Masa (0,6 m³/h, z akcesoriami i opakowaniem): 928 g

Montaż – najważniejsze wymagania

• Pozycja montażu: dowolna (pozioma/pionowa), z wyjątkiem pozycji, w której przelicznik skierowany jest w dół.
• Odcinki proste: niewymagane ani przed, ani za licznikiem.
• Przed montażem należy dokładnie przepłukać instalację.
• Przetwornik przepływu montować pomiędzy dwoma zaworami odcinającymi; kierunek przepływu musi być zgodny ze strzałką na korpusie.
• Czujniki temperatury muszą być zamontowane w tym samym obiegu co przetwornik przepływu i zanurzone co najmniej do środka przekroju rurociągu.
• Temperatura otoczenia przelicznika nie może przekraczać 55°C; należy unikać bezpośredniego promieniowania słonecznego.
• Po montażu zaleca się zabezpieczenie elementów instalacji plombami (zgodnie z przepisami krajowymi), aby zapobiec próbom manipulacji.

Podsumowanie

Siemens WFM501-E000H4 to bateryjny licznik energii cieplnej do montażu na powrocie, o qp 0,6 m³/h, długości 110 mm i przyłączach G ¾". Zapewnia bieżący odczyt zużycia na wyświetlaczu, lokalny dostęp serwisowy przez IrDA, autodiagnostykę oraz możliwość rozbudowy o moduły do zdalnego odczytu, co czyni go praktycznym rozwiązaniem do opomiarowania w instalacjach grzewczych w budynkach mieszkalnych i komercyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE oraz spełnia wymagania dyrektyw UE dotyczących kompatybilności elektromagnetycznej, przyrządów pomiarowych oraz ograniczenia stosowania substancji niebezpiecznych.
• Urządzenie pomiarowe przeznaczone wyłącznie do centralnego pomiaru energii cieplnej w instalacjach grzewczych. Model WFM501-E000H4 jest przeznaczony do montażu na powrocie instalacji.
• Nie stosować do wody pitnej.
• Montaż wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta, normą EN 1434-6 oraz lokalnymi przepisami instalacyjnymi.
• Urządzenie jest elementem instalacji pracującym pod ciśnieniem. Podczas montażu, demontażu i serwisu istnieje ryzyko oparzenia gorącą wodą.
• Przed montażem należy dokładnie przepłukać instalację oraz zamknąć zawory odcinające. Licznik należy montować wyłącznie z nowymi uszczelnieniami.
• Urządzenie należy zamontować zgodnie z kierunkiem przepływu oznaczonym strzałką na korpusie oraz zgodnie z właściwą stroną instalacji (powrót).
• Dopuszczalny montaż w pozycji poziomej, pionowej oraz poziomej pochylonej. Nie montować przelicznikiem skierowanym w dół ani „do góry nogami”.
• Czujniki temperatury muszą być zamontowane w tym samym obiegu co licznik. Końcówki czujników powinny sięgać co najmniej do środka przekroju rurociągu.
• Czujnik temperatury nie może opierać się o dno zaworu kulowego. Przy montażu należy stosować oryginalny O-ring dostarczony przez producenta.
• Przewody czujników należy prowadzić w odległości co najmniej 50 mm od źródeł zakłóceń elektromagnetycznych, takich jak przełączniki, silniki elektryczne i lampy fluorescencyjne.
• W przypadku ryzyka kondensacji lub zastosowań niskotemperaturowych przelicznik należy montować na ścianie, powyżej części pomiarowej przepływu, a przewód prowadzić tak, aby skropliny nie mogły spływać do wnętrza urządzenia.
• Nie otwierać, nie uszkadzać i nie rozdzielać elementów urządzenia. W liczniku zastosowano niewymienną baterię litową, a czujniki temperatury i bateria nie podlegają wymianie.
• Bateria litowa: nie ładować, nie zwierać, nie otwierać, nie ogrzewać powyżej 100°C, nie wrzucać do ognia oraz przechowywać poza zasięgiem dzieci.
• W przypadku uszkodzenia czujników, elektroniki, błędnego kierunku przepływu lub zakończenia czasu eksploatacji urządzenie należy wymienić.
• Po montażu należy zaplombować elementy wymagane przez producenta i przepisy krajowe, aby zabezpieczyć urządzenie przed manipulacją.
• Zużytego urządzenia nie wolno wyrzucać z odpadami komunalnymi. Należy je przekazać do odpowiedniego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego, zgodnie z dyrektywą 2012/19/UE oraz lokalnymi przepisami. Zużyte baterie należy oddawać do wyznaczonych punktów zbiórki.
