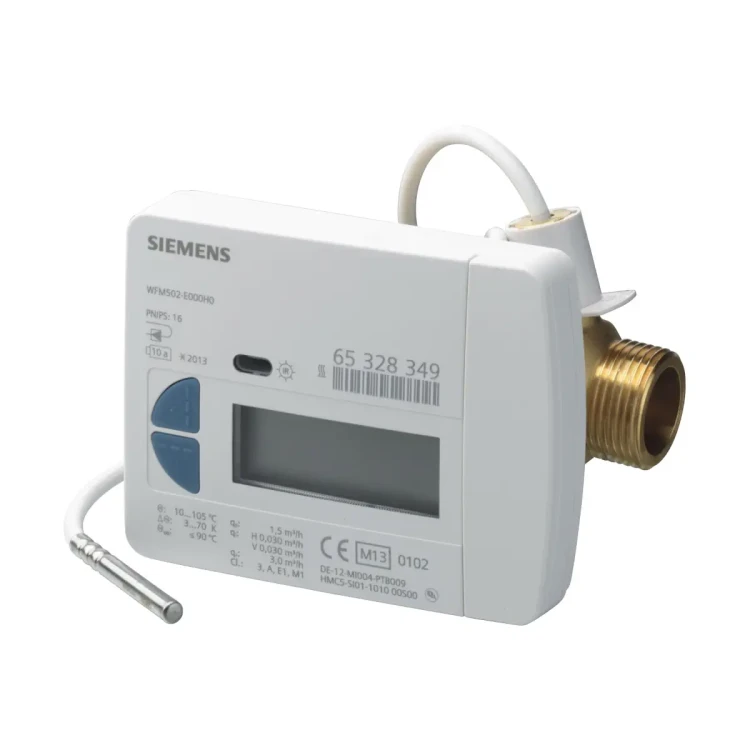

WFM502-F000H4 Ciepłomierz mechaniczny 1,5 m³/h, montaż na zasilaniu, dł. korpusu 110 mm, PN16, gwint ¾", DN15, śrubunek ½'', bez komunikacji / moduł

WFM502-F000H4 to kompaktowy licznik ciepła Siemens z serii WFx5.. (WFM5..), przeznaczony do dokładnego rozliczania zużycia energii cieplnej w autonomicznych instalacjach ogrzewania. Urządzenie łączy jednostrumieniowy, wirnikowy przetwornik przepływu z elektronicznym przelicznikiem zasilanym bateryjnie, który oblicza energię na podstawie przepływu i różnicy temperatury zasilenia/powrotu. Model WFM502-F000H4 jest wersją do montażu na zasileniu, o przepływie nominalnym 1,5 m³/h, długości korpusu 110 mm i przyłączach gwintowych G ¾".

Najważniejsze cechy

• Producent: Siemens
• Model: WFM502-F000H4
• Typ: licznik ciepła (kompaktowy; przelicznik trwale połączony z przetwornikiem przepływu)
• Miejsce montażu: zasilenie (zgodnie z wersją urządzenia)
• Przepływ nominalny qp: 1,5 m³/h
• Ciśnienie nominalne: PN16
• Brak konieczności stosowania odcinków prostych (ani przed, ani za licznikiem)
• Dowolna pozycja montażu: pozioma lub pionowa (z wyjątkiem pozycji z przelicznikiem skierowanym w dół)
• Interfejs optyczny (IrDA) do odczytu i parametryzacji
• Interfejs modułowy pod opcjonalne moduły komunikacyjne
• Funkcja autodiagnostyki i natychmiastowa sygnalizacja błędów
• Zasilanie bateryjne: bateria litowa CR AA (niewymienna), żywotność 10 lat z rezerwą

Zastosowanie

WFM502-F000H4 stosowany jest głównie w instalacjach centralnego ogrzewania, gdzie energia dostarczana jest do poszczególnych stref oraz indywidualnych odbiorców w budynku (m.in. budynki wielorodzinne, biurowe i administracyjne). Licznik nie jest przeznaczony do stosowania w instalacjach wody pitnej.

Funkcje i działanie

Pomiar energii

• Licznik składa się z przetwornika przepływu, dwóch czujników temperatury oraz przelicznika wskazującego.
• Przelicznik oblicza różnicę temperatury pomiędzy zasileniem i powrotem oraz mnoży ją przez wielkość przepływu, sumując zużycie energii.
• Przepływ mierzony jest przez jednostrumieniowy wirnikowy przetwornik przepływu; obroty wirnika są mierzone elektronicznie (indukcyjnie), bez udziału pola magnetycznego.
• W przypadku wykrycia nieprawidłowego kierunku przepływu na wyświetlaczu pojawia się komunikat błędu.

Odczyt lokalny i parametryzacja

• Odczyt i parametryzacja mogą być realizowane przez interfejs optyczny IrDA.
• Do odczytu/parametryzacji przez PC stosuje się głowicę WFZ.IRDA-USB oraz oprogramowanie ACT50.
• Konfiguracja wybranych parametrów jest możliwa także z poziomu urządzenia, za pomocą 2 przycisków.

Komunikacja zdalna (opcjonalnie)

Licznik posiada interfejs do modułu. Po dołączeniu odpowiedniego modułu możliwy jest zdalny odczyt danych:

• M-bus: moduł WFZ51
• Radio AMR: WFZ56.OK (antena wbudowana) / WFZ56.OF (antena zewnętrzna)
• Radio walk-by: WFZ566.OK (antena wbudowana) / WFZ566.OF (antena zewnętrzna)

Rejestracja i wskazania

• Pomiar temperatury wykonywany jest co 36 s (opcjonalnie co 6 s), natężenie przepływu mierzone jest w sposób ciągły.
• Wartości zużycia energii są kumulowane na bieżąco i wyświetlane w czasie rzeczywistym.
• Parametry fabryczne: dzień bilansu 31.12, jednostka energii GJ (opcjonalnie: kWh/MWh/MJ).

Dane techniczne (WFM502-F000H4)

• Zakres pomiaru (ciepło): 15…105 °C
• Zakres różnicy temperatury ΔΘ: 3…70 K
• Wartość progowa (ciepło): 1,0 K
• Czujniki temperatury: Pt1000 wg EN 60751, typ DS (zanurzenie bezpośrednie), Ø 5,0 × 45 mm
• Długość przewodu czujnika: 1,5 m (opcjonalnie 3 m)
• Zasilanie przelicznika: bateria litowa CR AA, 3,0 V DC, niewymienna
• Żywotność baterii: 10 lat z rezerwą
• Wyświetlacz: 8-znakowy LCD + piktogramy
• Interfejs optyczny: wg EN 62056-21 (protokół podobny do EN 13757-2/3)
• Przepływ nominalny qp: 1,5 m³/h
• Długość korpusu: 110 mm
• Gwint przyłączy: G ¾ B"
• Przepływ maksymalny qs: 3,0 m³/h
• Przepływ minimalny qi: poziomo 30 l/h, pionowo 30 l/h
• Próg działania: 4…5 l/h
• Spadek ciśnienia przy qp (dla 110 mm): 200 mbar
• Przepływ przy Δp = 1 bar (kv): 3,2 m³/h
• Ciśnienie nominalne: 1,6 MPa (PN16)
• Pozycja zamontowania: poziomo / pionowo
• Stopień ochrony: IP65 (przelicznik i przetwornik przepływu)
• Warunki pracy (otoczenie): 5…55 °C, wilgotność < 93% r.h. przy 25 °C (bez kondensacji)
• Maks. wysokość pracy: do 2000 m n.p.m.
• Materiał obudowy przelicznika: PC-ABS, PC-LEXAN
• Kolor obudowy przelicznika: RAL 9016
• Waga (z akcesoriami i opakowaniem) dla 1,5 m³/h: 915 g

Montaż

• Licznik może być zamontowany w dowolnej pozycji, z wyjątkiem ustawienia, w którym przelicznik skierowany jest w dół.
• Przed montażem należy dokładnie przepłukać instalację.
• Przetwornik przepływu należy montować zgodnie z kierunkiem strzałki na korpusie.
• Nie jest wymagane stosowanie odcinków prostych przed ani za licznikiem.
• Temperatura otoczenia przelicznika nie może przekraczać 55 °C; należy unikać bezpośredniego promieniowania słonecznego.

Podsumowanie

Siemens WFM502-F000H4 to kompaktowy licznik ciepła do montażu na zasileniu, z przepływem nominalnym 1,5 m³/h i przyłączami G ¾". Dzięki bateryjnemu zasilaniu (10 lat z rezerwą), optycznemu interfejsowi IrDA, pracy bez odcinków prostych oraz możliwości rozbudowy o moduły komunikacyjne, stanowi praktyczne rozwiązanie do opomiarowania zużycia energii cieplnej w instalacjach grzewczych budynków.
