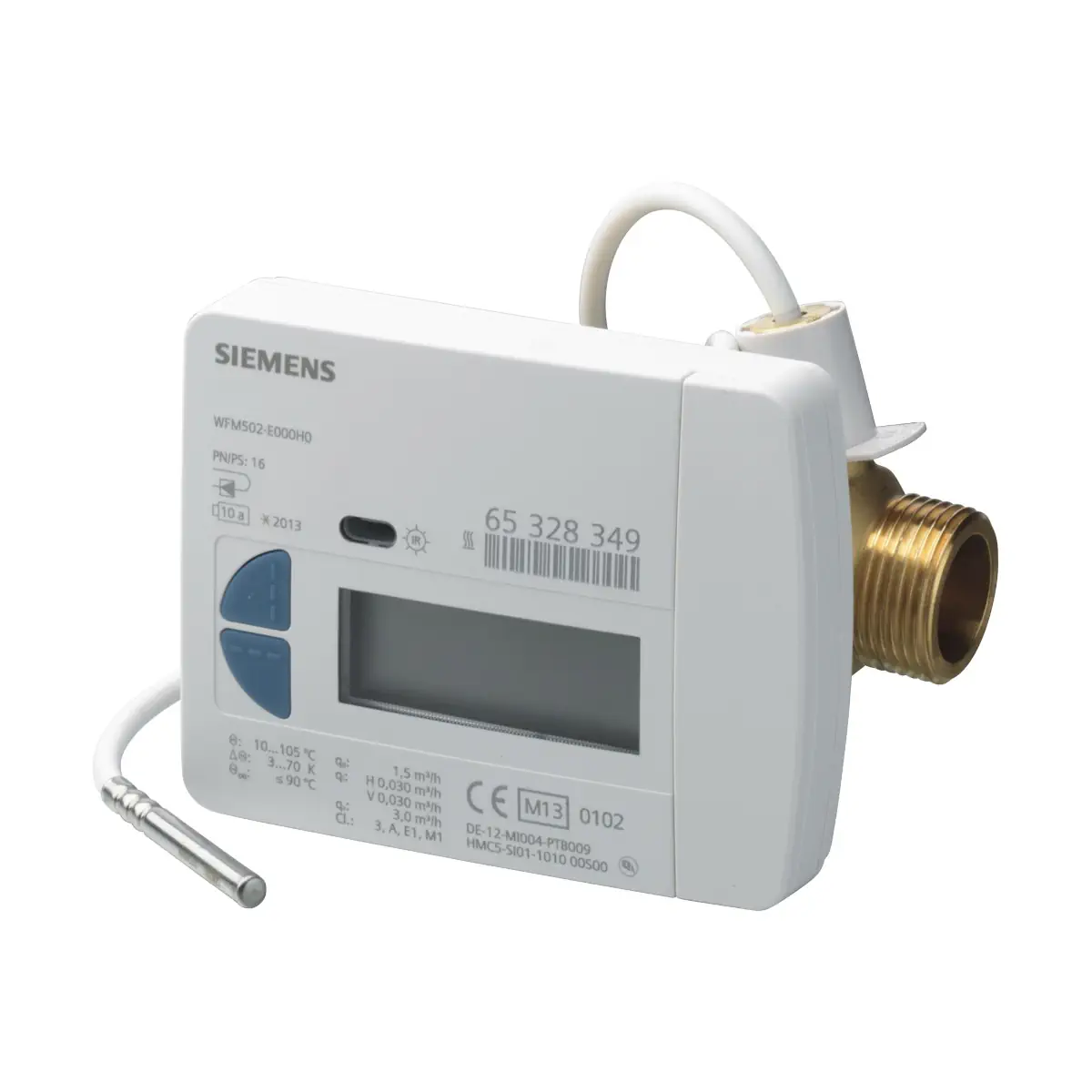

WFM502-E000H4 Ciepłomierz mechaniczny 1,5 m³/h, montaż na powrocie, dł. korpusu 110 mm, PN16, gwint ¾", DN15, śrubunek ½'', bez komunikacji / moduł

WFM502-E000H4 to elektroniczny, zasilany bateryjnie licznik ciepła Siemens z jednostrumieniowym, wirnikowym przetwornikiem przepływu, przeznaczony do dokładnego pomiaru zużytej energii cieplnej w autonomicznych instalacjach ogrzewania. Jest to wersja do montażu na powrocie, o przepływie nominalnym qp = 1,5 m³/h, długości korpusu 110 mm i przyłączach gwintowych G ¾". Licznik nie wymaga odcinków prostych przed ani za urządzeniem i może być montowany poziomo lub pionowo (z wyjątkiem pozycji, w której przelicznik jest skierowany w dół).

Najważniejsze cechy

• Producent: Siemens
• Model: WFM502-E000H4
• Typ: licznik energii cieplnej (ciepłomierz) – elektroniczny, zasilany bateryjnie
• Miejsce montażu: powrót
• Przepływ nominalny (qp): 1,5 m³/h
• Długość korpusu: 110 mm
• Przyłącza: G ¾"
• Ciśnienie nominalne: PN16 (1,6 MPa)
• Brak konieczności stosowania odcinków prostych (ani przed ani za licznikiem)
• Dowolna pozycja montażu: poziomo/pionowo (nie montować z przelicznikiem skierowanym w dół)
• Interfejs optyczny (IrDA) do odczytu i parametryzacji
• Interfejs modułowy do montażu opcjonalnego modułu komunikacyjnego
• Autodiagnostyka i natychmiastowa sygnalizacja błędów na wyświetlaczu
• Bateria niewymienna – przelicznik zasilany baterią o trwałości 10 lat (z rezerwą)
• Czujniki temperatury niewymienne

Zastosowanie

Licznik WFM502-E000H4 służy do rozliczeniowego pomiaru energii cieplnej w instalacjach grzewczych, w których energia jest dostarczana do stref lub indywidualnych odbiorców (np. w budynkach wielorodzinnych oraz biurowych i administracyjnych). Urządzenie składa się z przetwornika przepływu, dwóch czujników temperatury oraz przelicznika wskazującego, który oblicza zużycie energii na podstawie przepływu i różnicy temperatury.

Uwaga: licznik nie jest przeznaczony do stosowania w instalacjach wody pitnej.

Funkcje i działanie

Pomiar przepływu i energii

• Przepływ mierzony jest jednostrumieniowym wirnikowym przetwornikiem przepływu.
• Prędkość obrotowa wirnika mierzona jest elektronicznie (indukcyjnie), bez udziału pola magnetycznego.
• Przelicznik oblicza różnicę temperatury pomiędzy zasileniem i powrotem oraz mnoży ją przez przepływ, wyświetlając zużytą energię.
• W przypadku wykrycia nieprawidłowego kierunku przepływu na wyświetlaczu pojawia się komunikat błędu.

Odczyt i parametryzacja

• Licznik można odczytać lokalnie przez optyczny interfejs IrDA.
• Parametryzacja i diagnostyka możliwe są z użyciem oprogramowania ACT50 (przez IrDA).
• Wybrane parametry można ustawiać bezpośrednio z poziomu licznika przy pomocy 2 przycisków (m.in. data następnego dnia bilansu, jednostka energii, wybór poziomów wskazań, odczyty z sumą kontrolną lub bez).

Rejestracja i dzień bilansu

• Parametry fabryczne: dzień bilansu 31.12., jednostka energii GJ.
• Wartość bieżąca zapisywana jest o godzinie 24:00 w dniu bilansu.
• Zapis z dnia bilansu przechowywany jest przez 1 rok.

Komunikacja (opcjonalnie)

Licznik posiada interfejs do montażu jednego zewnętrznego modułu dodatkowego, umożliwiającego zdalny odczyt. Komunikacja lokalna dostępna jest standardowo przez IrDA.

• Moduł M-bus: WFZ51
• Moduł radiowy AMR: WFZ56.OK / WFZ56.OF
• Moduł radiowy walk-by: WFZ566.OK / WFZ566.OF

Montaż

• Miejsce montażu: powrót (zgodnie z wersją licznika).
• Licznik może być montowany poziomo lub pionowo (nie montować w pozycji, w której przelicznik skierowany jest w dół).
• Nie są wymagane odcinki proste przed i za licznikiem.
• Przed montażem należy dokładnie przepłukać instalację.
• Przetwornik przepływu montować zgodnie z kierunkiem strzałki na korpusie.
• Temperatura otoczenia przelicznika nie powinna przekraczać 55°C; unikać bezpośredniego promieniowania słonecznego.

Dane techniczne (WFM502-E000H4)

• Zasilanie przelicznika: bateria litowa CR AA (niewymienna), 3,0 V DC
• Żywotność baterii: 10 lat (z rezerwą)
• Zakres pomiaru – ciepło: 15…105°C
• Zakres różnicy temperatury ΔΘ: 3…70 K
• Wartość progowa (ciepło): 1,0 K
• Czujniki temperatury: Pt1000 wg EN 60751, DS (zanurzenie bezpośrednie), Ø 5,0 × 45 mm
• Długość przewodu czujnika: 1,5 m
• Wyświetlacz: 8-znakowy LCD + piktogramy
• Jednostka energii (fabrycznie): GJ (opcjonalnie: kWh/MWh/MJ)
• Interfejs optyczny: wg EN 62056-21 (protokół podobny do EN 13757-2/3)
• Przetwornik przepływu – temperatura medium: 10…90°C, tmax 90°C
• Ciśnienie nominalne: PN16
• Przepływ nominalny qp: 1,5 m³/h
• Długość korpusu: 110 mm
• Gwint przyłączy: G ¾"
• Klasa metrologiczna: poziomo 1:50, pionowo 1:50
• Przepływ maksymalny qs: 3,0 m³/h
• Przepływ minimalny qi: poziomo 30 l/h, pionowo 30 l/h
• Próg działania: 4…5 l/h
• Spadek ciśnienia przy qp (dla 110 mm): 200 mbar
• Przepływ przy Δp = 1 bar (kv): 3,2 m³/h
• Stopień ochrony: przelicznik IP65, przetwornik przepływu IP65
• Warunki pracy (temperatura otoczenia): 5…55°C
• Materiał obudowy przelicznika: PC-ABS / PC-LEXAN
• Kolor obudowy przelicznika: RAL 9016
• Waga (z akcesoriami i opakowaniem dla 1,5 m³/h): 915 g

Podsumowanie

Siemens WFM502-E000H4 to kompaktowy licznik ciepła do montażu na powrocie, o przepływie nominalnym 1,5 m³/h i przyłączach G ¾", zaprojektowany do precyzyjnego opomiarowania energii cieplnej w instalacjach grzewczych. Brak wymogu odcinków prostych, możliwość montażu poziomego i pionowego, interfejs IrDA oraz opcja rozbudowy o moduł komunikacyjny ułatwiają wdrożenie zarówno w nowych, jak i modernizowanych systemach.
