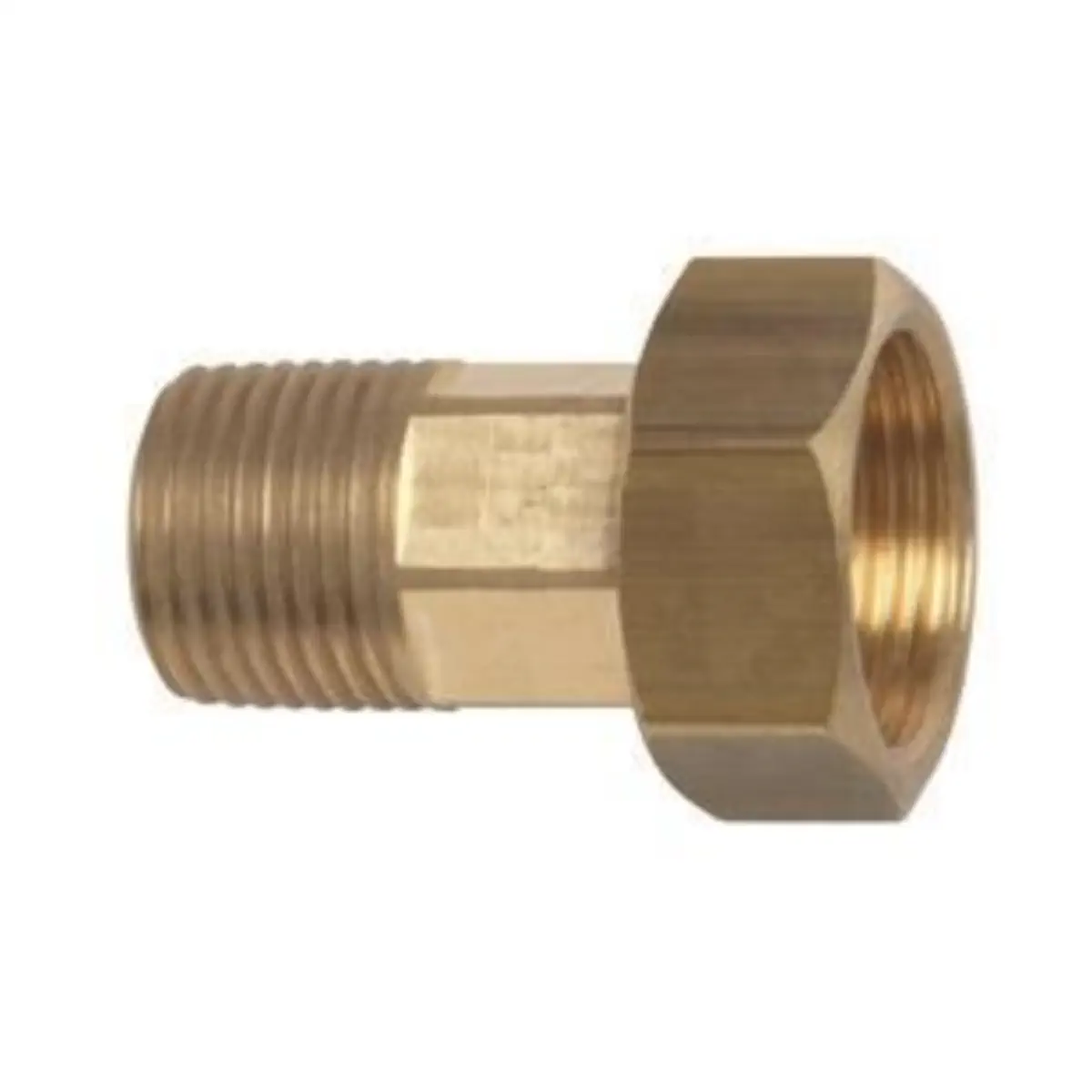

Łącznik ¾" Śrubunek R¾ do ciepłomierza G1 (zestaw na jedną stronę z uszczelką)

Łącznik ¾" Śrubunek R¾ do ciepłomierza G1 to praktyczny zestaw montażowy na jedną stronę ciepłomierza, przeznaczony do wykonania szczelnego i rozłącznego połączenia pomiędzy ciepłomierzem z przyłączem G1 a instalacją rurową z gwintem R¾. Zestaw zawiera element śrubunkowy oraz uszczelkę, co ułatwia prawidłowy montaż ciepłomierza w instalacjach grzewczych, chłodniczych i układach pomiaru energii cieplnej.

Najważniejsze cechy

• Producent: Siemens
• Typ: łącznik / śrubunek do ciepłomierza
• Model / oznaczenie: Łącznik ¾"
• Symbol katalogowy Siemens: PL2:LACZNIK3/4
• Przyłącze od strony ciepłomierza: G1
• Przyłącze od strony instalacji: R¾
• Rozmiar nominalny: ¾"
• Zakres zestawu: komplet na jedną stronę ciepłomierza
• Wyposażenie: śrubunek z uszczelką
• Rodzaj połączenia: gwintowane, rozłączne
• Zastosowanie: montaż ciepłomierzy w instalacjach HVAC, grzewczych i chłodniczych

Zastosowanie

Łącznik ¾" Śrubunek R¾ do ciepłomierza G1 służy do podłączenia ciepłomierza do instalacji rurowej w sytuacji, gdy urządzenie pomiarowe posiada przyłącze G1, a instalacja wymaga połączenia z gwintem R¾. Konstrukcja śrubunkowa umożliwia wygodny montaż, demontaż oraz późniejszy serwis lub wymianę ciepłomierza.

Produkt znajduje zastosowanie przede wszystkim w instalacjach:

• centralnego ogrzewania,
• węzłów cieplnych,
• układów pomiaru energii cieplnej,
• instalacji chłodniczych z pomiarem energii,
• systemów HVAC wymagających montażu ciepłomierza lub licznika energii.

Budowa i zasada działania

Zestaw składa się z elementu śrubunkowego oraz uszczelki. Strona G1 przeznaczona jest do połączenia z ciepłomierzem, natomiast strona R¾ umożliwia podłączenie do instalacji rurowej. Połączenie śrubunkowe pozwala na wykonanie szczelnego, stabilnego i jednocześnie rozłącznego połączenia gwintowanego.

Dzięki zastosowaniu śrubunku ciepłomierz można łatwiej zdemontować w przypadku legalizacji, wymiany, przeglądu lub prac serwisowych, bez konieczności ingerencji w większy fragment instalacji.

Dane techniczne

• Nazwa produktu: Łącznik ¾" Śrubunek R¾ do ciepłomierza G1
• Rodzaj: zestaw przyłączeniowy / śrubunek
• Przyłącze do ciepłomierza: G1
• Przyłącze do instalacji: R¾
• Kompletacja: zestaw na jedną stronę z uszczelką
• Sposób montażu: połączenie gwintowane
• Funkcja: połączenie ciepłomierza z instalacją rurową
• Możliwość demontażu: tak, dzięki połączeniu śrubunkowemu
• Przeznaczenie: instalacje HVAC, grzewcze i chłodnicze

Montaż i podłączenie

• Przed montażem należy sprawdzić zgodność przyłączy: G1 po stronie ciepłomierza oraz R¾ po stronie instalacji.
• Uszczelkę należy umieścić w miejscu przewidzianym dla połączenia śrubunkowego, zwracając uwagę na jej prawidłowe ułożenie.
• Połączenie należy dokręcać równomiernie, z wyczuciem, tak aby zapewnić szczelność bez uszkodzenia gwintu, uszczelki lub króćca ciepłomierza.
• Montaż ciepłomierza należy wykonać zgodnie z kierunkiem przepływu oznaczonym na urządzeniu oraz wymaganiami producenta ciepłomierza.
• Po zakończeniu montażu należy przeprowadzić próbę szczelności instalacji.
• W przypadku montażu ciepłomierza z obu stron wymagane są dwa zestawy: jeden na stronę dopływową i jeden na stronę odpływową.

Podsumowanie

Łącznik ¾" Śrubunek R¾ do ciepłomierza G1 to element montażowy przeznaczony do wykonania szczelnego, gwintowanego i rozłącznego połączenia ciepłomierza z instalacją. Zestaw na jedną stronę z uszczelką umożliwia szybki i prawidłowy montaż urządzenia pomiarowego, a konstrukcja śrubunkowa ułatwia późniejszy serwis, demontaż lub wymianę ciepłomierza.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest elementem instalacyjnym i powinien być stosowany wyłącznie zgodnie z przeznaczeniem, czyli do połączeń gwintowanych ciepłomierzy z instalacją rurową.
• Przed montażem należy sprawdzić zgodność rozmiarów gwintów, typ ciepłomierza oraz wymagania producenta urządzenia pomiarowego.
• Montaż powinien być wykonywany przez wykwalifikowany personel instalacyjny, zgodnie z dokumentacją techniczną ciepłomierza oraz obowiązującymi przepisami.
• Nie należy stosować produktu w instalacjach o parametrach pracy przekraczających dopuszczalne wartości dla ciepłomierza, instalacji lub elementów uszczelniających.
• Przed rozpoczęciem prac należy odciąć przepływ medium, obniżyć ciśnienie w instalacji i upewnić się, że elementy instalacji nie są gorące.
• Podczas montażu należy stosować odpowiednie narzędzia, unikając nadmiernego momentu dokręcania, który może uszkodzić gwint, uszczelkę lub króciec ciepłomierza.
• Uszczelka powinna być czysta, nieuszkodzona i prawidłowo osadzona. Nie stosować uszczelek zdeformowanych, pękniętych, stwardniałych lub zabrudzonych.
• Nie należy używać produktu, jeżeli gwinty, powierzchnie uszczelniające lub element śrubunkowy są uszkodzone, zdeformowane albo skorodowane.
• Po zakończeniu montażu należy sprawdzić szczelność połączenia oraz poprawność pracy ciepłomierza.
• W przypadku wycieku, zawilgocenia, spadku ciśnienia lub podejrzenia nieszczelności należy niezwłocznie wyłączyć instalację z eksploatacji i usunąć przyczynę problemu.
• Nie należy samodzielnie przerabiać, rozwiercać, skracać ani modyfikować elementów zestawu.
• Produkt należy przechowywać w suchym miejscu, chroniąc gwinty i powierzchnie uszczelniające przed zabrudzeniem, uderzeniami oraz uszkodzeniami mechanicznymi.
• Zużyte lub uszkodzone elementy należy zutylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów metalowych i instalacyjnych.
