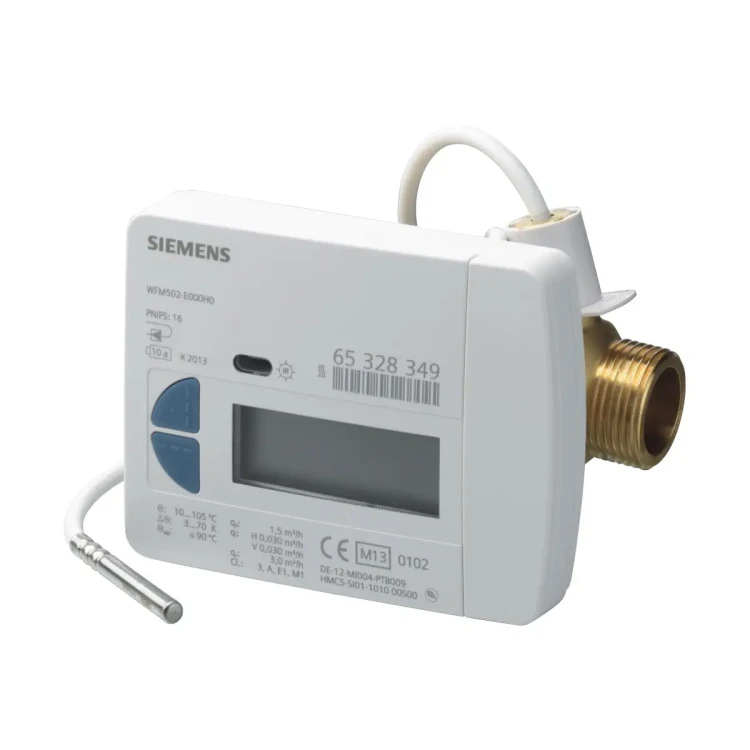

WFM502-B000H4 Ciepłomierz mechaniczny 1,5 m³/h, montaż na zasilaniu, dł. korpusu 80 mm, PN16, gwint ¾", DN15, śrubunek ½'', bez komunikacji / moduł

WFM502-B000H4 to kompaktowy, elektroniczny licznik ciepła firmy Siemens, zasilany bateryjnie, z jednostrumieniowym wirnikowym przetwornikiem przepływu, przeznaczony do dokładnego pomiaru energii cieplnej w autonomicznych instalacjach ogrzewania (HVAC). Wersja B000H4 jest przystosowana do montażu na zasileniu i ma przepływ nominalny 1,5 m³/h, długość korpusu 80 mm oraz przyłącza gwintowe G ¾". Licznik umożliwia odczyt lokalny przez interfejs optyczny (IrDA) oraz współpracę z opcjonalnymi modułami komunikacyjnymi.

Najważniejsze cechy

• Producent: Siemens
• Model: WFM502-B000H4
• Rodzaj urządzenia: elektroniczny, bateryjny licznik ciepła z wirnikowym przetwornikiem przepływu
• Miejsce montażu: zasilenie
• Przepływ nominalny (qp): 1,5 m³/h
• Długość korpusu: 80 mm
• Przyłącza: gwintowe G ¾"
• Ciśnienie nominalne: PN16 (1,6 MPa)
• Brak wymogu odcinków prostych (ani przed, ani za licznikiem)
• Dowolna pozycja montażu: pozioma lub pionowa (z wyjątkiem pozycji z przelicznikiem skierowanym w dół)
• Interfejs optyczny: IrDA (wg EN 62056-21; protokół podobny do EN 13757-2/3)
• Konfiguracja: przyciskami na liczniku lub oprogramowaniem serwisowym ACT50
• Autodiagnostyka oraz natychmiastowa sygnalizacja błędów na wyświetlaczu

Zastosowanie

WFM502-B000H4 służy do pomiaru ilości zużytej energii cieplnej w instalacjach grzewczych, szczególnie tam, gdzie energia dostarczana jest do poszczególnych stref lub indywidualnych odbiorców, np. w:

• budynkach wielorodzinnych,
• budynkach biurowych i administracyjnych.

Licznik nie jest przeznaczony do stosowania w instalacjach wody pitnej. Czujniki temperatury oraz baterie liczników serii WFx5.. nie podlegają wymianie.

Funkcje i działanie

Pomiar energii

Licznik składa się z przetwornika przepływu, dwóch czujników temperatury oraz przelicznika wskazującego. Przelicznik oblicza zużycie energii na podstawie wielkości przepływu i różnicy temperatur pomiędzy zasileniem a powrotem, a następnie sumuje i wyświetla wynik.

• Pomiar temperatury: co 36 s (opcjonalnie co 6 s)
• Pomiar przepływu: ciągły
• Jednostka energii (fabrycznie): GJ (opcjonalnie: kWh/MWh/MJ)
• Wartość progowa (ciepło): 1,0 K
• W celu zwiększenia dokładności pomiarowej w obliczeniach uwzględniane są wartości gęstości i entalpii.

Przetwornik przepływu (wirnik)

• Przepływ mierzony jest jednostrumieniowym wirnikowym przetwornikiem przepływu.
• Prędkość obrotowa wirnika mierzona jest elektronicznie (indukcyjnie), bez udziału pola magnetycznego.
• W przypadku wykrycia nieprawidłowego kierunku przepływu na wyświetlaczu pojawia się komunikat błędu.

Wyświetlacz i obsługa

• Wyświetlacz: 8-znakowy LCD + piktogramy
• Obsługa: 2 przyciski (zmiana poziomu oraz nawigacja po danych na danym poziomie)
• Wyświetlacz pracuje w trybie uśpienia i wybudza się po naciśnięciu przycisku; dostępny jest tryb szybkiego odczytu.

Komunikacja i odczyt

• Odczyt lokalny: optyczny interfejs bliskiego zasięgu (IrDA).
• Parametryzacja i odczyt przez PC: głowica WFZ.IRDA-USB oraz oprogramowanie ACT50.
• Interfejs modułowy: możliwość doposażenia w moduł komunikacyjny do zdalnego odczytu.

Opcjonalne moduły komunikacyjne kompatybilne z licznikiem:

• WFZ51 – moduł M-bus
• WFZ56.OK / WFZ56.OF – moduł radiowy AMR (odpowiednio: antena wbudowana / zewnętrzna)
• WFZ566.OK / WFZ566.OF – moduł radiowy walk-by (odpowiednio: antena wbudowana / zewnętrzna)

Montaż (najważniejsze wymagania)

• Licznik może być montowany w pozycji poziomej lub pionowej (nie montować z przelicznikiem skierowanym w dół).
• Nie są wymagane odcinki proste przed ani za licznikiem.
• Przed montażem należy dokładnie przepłukać instalację.
• Przetwornik przepływu należy montować zgodnie z kierunkiem strzałki na korpusie.
• Temperatura otoczenia przelicznika nie powinna przekraczać 55 °C; należy unikać bezpośredniego promieniowania słonecznego.

Dane techniczne (WFM502-B000H4)

• Typ licznika: licznik ciepła (montaż na zasileniu)
• Zasilanie: bateria litowa CR AA (niewymienna), 3,0 V DC
• Żywotność baterii: 10 lat z rezerwą
• Zakres pomiaru (ciepło): 15…105 °C
• Zakres różnicy temperatury (ΔΘ): 3…70 K
• Wartość progowa (ciepło): 1,0 K
• Czujniki temperatury: Pt1000 wg EN 60751, typ DS (zanurzenie bezpośrednie), Ø 5,0 × 45 mm
• Długość przewodu czujnika: 1,5 m (standardowo)
• Ciśnienie nominalne: PN16 (1,6 MPa)
• Przepływ nominalny (qp): 1,5 m³/h
• Długość korpusu: 80 mm
• Gwint przyłączy: G ¾"
• Klasa metrologiczna: poziomo 1:50, pionowo 1:50
• Przepływ maksymalny (qs): 3,0 m³/h
• Przepływ minimalny (qi): poziomo 30 l/h, pionowo 30 l/h
• Próg działania: 4…5 l/h
• Spadek ciśnienia przy qp (80 mm): 200 mbar
• Przepływ przy Δp = 1 bar (kv): 3,2 m³/h
• Stopień ochrony: IP65 (przelicznik), IP65 (przetwornik przepływu)
• Warunki pracy (temperatura): 5…55 °C
• Wymiary przelicznika: 101,5 × 78 mm
• Materiał obudowy przelicznika: PC-ABS / PC-LEXAN
• Kolor obudowy przelicznika: RAL 9016
• Waga (z akcesoriami i opakowaniem): 915 g (dla 1,5 m³/h)

Podsumowanie

Siemens WFM502-B000H4 to kompaktowy licznik ciepła do montażu na zasileniu, przeznaczony do instalacji grzewczych, w których wymagany jest precyzyjny pomiar zużycia energii i wygodny odczyt danych. Przepływ nominalny 1,5 m³/h, korpus 80 mm z przyłączami G ¾", brak wymogu odcinków prostych, interfejs IrDA oraz możliwość rozbudowy o moduły komunikacyjne czynią ten model praktycznym rozwiązaniem do opomiarowania stref i lokali w budynkach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt WFM502-B000H4 posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie przeznaczone wyłącznie do pomiaru energii cieplnej w instalacjach grzewczych; wersja do montażu na zasileniu.
• Produkt nie jest przeznaczony do stosowania w instalacjach wody pitnej.
• Montaż, uruchomienie i obsługa wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz wymaganiami normy EN 1434-6 i lokalnymi przepisami.
• Zamontowany licznik jest elementem instalacji pracującym pod ciśnieniem. Przed montażem, demontażem lub pracami serwisowymi należy odciąć instalację i zachować szczególną ostrożność ze względu na ryzyko poparzenia gorącą wodą.
• Przed montażem należy dokładnie przepłukać instalację. Licznik należy montować pomiędzy zaworami odcinającymi, zgodnie z kierunkiem przepływu oznaczonym strzałką na korpusie.
• Produkt można montować poziomo, pionowo lub poziomo pod kątem; nie wolno montować go w pozycji odwróconej, z przelicznikiem skierowanym w dół.
• Należy bezwzględnie zachować właściwe miejsce montażu oraz prawidłowy montaż na przewodzie zasilającym. Nieprawidłowy kierunek przepływu lub błędna instalacja mogą powodować błędy pomiaru i sygnalizację błędu urządzenia.
• Czujniki temperatury muszą być zamontowane w tym samym obiegu co przetwornik przepływu, zgodnie z dokumentacją producenta. Końcówki czujników powinny sięgać co najmniej do środka przekroju rurociągu.
• Temperaturowego czujnika nie wolno montować tak, aby opierał się o dno zaworu kulowego. Należy stosować wyłącznie właściwe elementy montażowe i oryginalne uszczelnienia/O-ringi przewidziane przez producenta.
• Urządzenie należy montować zawsze z nowymi uszczelkami. Nieprawidłowe lub ponowne użycie uszczelnień może spowodować nieszczelność instalacji.
• Przewody czujników należy prowadzić w odległości co najmniej 50 mm od źródeł zakłóceń elektromagnetycznych, takich jak przełączniki, silniki elektryczne czy lampy fluorescencyjne.
• W przypadku ryzyka kondensacji lub zastosowań w warunkach chłodu przelicznik należy montować na ścianie powyżej przetwornika przepływu, a przewód prowadzić tak, aby skropliny nie spływały do wnętrza urządzenia.
• W liczniku kompaktowym przelicznik jest trwale połączony z przetwornikiem przepływu i nie może być rozdzielany.
• Urządzenie zawiera niewymienną baterię litową. Nie otwierać, nie uszkadzać, nie zwierać, nie ładować, nie ogrzewać powyżej 100°C ani nie wrzucać do ognia. Przechowywać poza zasięgiem dzieci.
• Po zakończeniu okresu eksploatacji urządzenie należy wymienić na nowe zgodnie z dokumentacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z Dyrektywą 2012/19/UE oraz lokalnymi przepisami. Zużyte baterie należy przekazać do odpowiednich punktów zbiórki.
