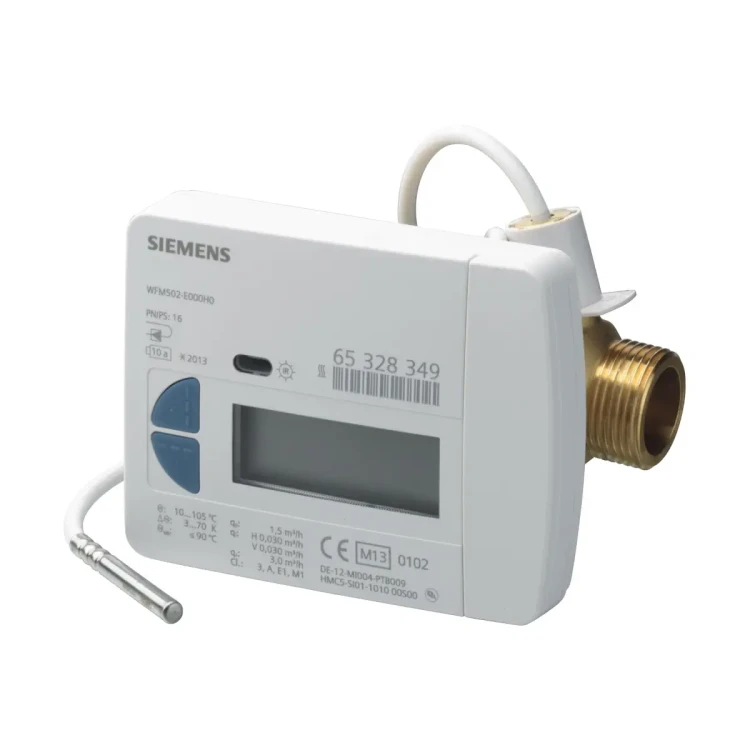

WFM503-K000H4 Ciepłomierz mechaniczny 2,5 m³/h, montaż na zasilaniu, dł. korpusu 130 mm, PN16, gwint 1", DN20, śrubunek ¾'', bez komunikacji / moduł

WFM503-K000H4 to elektroniczny, bateryjny licznik ciepła Siemens z jednostrumieniowym, wirnikowym przetwornikiem przepływu, przeznaczony do dokładnego pomiaru energii cieplnej w autonomicznych instalacjach ogrzewania. Wersja ta jest przystosowana do montażu na zasileniu, oferuje przepływ nominalny qp = 2,5 m³/h, długość korpusu 130 mm oraz przyłącza gwintowe G 1". Dzięki kompaktowej budowie, braku wymogu stosowania odcinków prostych oraz możliwości montażu w poziomie lub pionie, licznik sprawdza się szczególnie w układach strefowych i rozliczeniowych w budynkach.

Najważniejsze cechy

• Producent: Siemens
• Model: WFM503-K000H4
• Typ urządzenia: licznik energii cieplnej (kompaktowy: przelicznik trwale połączony z przetwornikiem przepływu)
• Miejsce montażu: zasilenie (wersja do montażu na zasileniu)
• Przepływ nominalny qp: 2,5 m³/h
• Długość korpusu: 130 mm
• Przyłącza: gwint G 1"
• Ciśnienie nominalne: PN16 (1,6 MPa)
• Dowolna pozycja montażu: pozioma lub pionowa (z wyjątkiem pozycji z przelicznikiem skierowanym w dół)
• Brak konieczności stosowania odcinków prostych przed i za licznikiem
• Interfejs optyczny (IrDA) oraz interfejs modułowy do dołożenia komunikacji
• Autodiagnostyka i natychmiastowa sygnalizacja błędów (w tym nieprawidłowego kierunku przepływu)
• Zasilanie bateryjne: bateria litowa CR AA, 3,0 V DC (niewymienna), żywotność 10 lat z rezerwą

Zastosowanie

WFM503-K000H4 służy do rozliczeniowego pomiaru zużytej energii cieplnej w instalacjach centralnego ogrzewania, gdzie energia dostarczana jest do poszczególnych stref lub indywidualnych odbiorców. Licznik oblicza energię na podstawie przepływu oraz różnicy temperatur zasilenia i powrotu.

• Typowe obiekty: budynki wielorodzinne, budynki biurowe i administracyjne
• Typowi użytkownicy: firmy usługowe i rozliczające, spółdzielnie i wspólnoty mieszkaniowe, zarządcy nieruchomości

Czujniki temperatury ani bateria licznika nie podlegają wymianie. Licznik nie jest przeznaczony do stosowania w instalacjach wody pitnej.

Funkcje i działanie

Pomiar przepływu i energii

• Przepływ mierzony jest przez jednostrumieniowy wirnikowy przetwornik przepływu; obroty wirnika są mierzone elektronicznie (indukcyjnie), bez udziału pola magnetycznego.
• Licznik oblicza energię, wyznaczając różnicę temperatury (zasilenie–powrót) i mnożąc ją przez wielkość przepływu.
• Dla zwiększenia dokładności w obliczeniach uwzględniane są również gęstość i entalpia dla każdego pomiaru.

Pomiar temperatury i próg zliczania

• Pomiar temperatury: co 36 s (opcjonalnie co 6 s); przepływ mierzony jest w sposób ciągły.
• Wartość progowa (ciepło): 1,0 K

Odczyt i komunikacja

Odczyt lokalny (IrDA)

• Licznik można odczytać na miejscu poprzez optyczny interfejs bliskiego zasięgu.
• Odczyt i parametryzacja: głowica WFZ.IRDA-USB oraz oprogramowanie ACT50-Heat.

Komunikacja zdalna (moduły opcjonalne)

Licznik posiada interfejs do modułu, który umożliwia dołożenie komunikacji:

• M-bus: moduł WFZ51
• Radio AMR: moduł WFZ56.OK (antena wbudowana) lub WFZ56.OF (antena zewnętrzna)
• Radio walk-by: moduł WFZ566.OK (antena wbudowana) lub WFZ566.OF (antena zewnętrzna)

Dane techniczne (WFM503-K000H4)

• Zasilanie: bateria litowa CR AA (niewymienna), 3,0 V DC
• Żywotność baterii: 10 lat z rezerwą
• Zakres pomiaru (ciepło): 15…105°C
• Zakres różnicy temperatury ΔΘ: 3…70 K
• Wartość progowa (ciepło): 1,0 K
• Czujniki temperatury: Pt1000 wg EN 60751, typ DS (zanurzenie bezpośrednie), Ø 5,0 mm, długość 45 mm
• Długość przewodu czujnika: 1,5 m (standardowo)
• Wyświetlacz: 8-znakowy LCD + piktogramy
• Jednostka wskazań energii: GJ (opcjonalnie: kWh/MWh/MJ)
• Interfejs optyczny: wg EN 62056-21 (protokół podobny do EN 13757-2/3)
• Ciśnienie nominalne: PN16 (1,6 MPa)
• Przepływ nominalny qp: 2,5 m³/h
• Przepływ maksymalny qs: 5,0 m³/h
• Przepływ minimalny qi: 50 l/h (poziomo), 50 l/h (pionowo)
• Próg działania: 6…7 l/h
• Klasa metrologiczna: 1:50 (poziomo), 1:50 (pionowo)
• Spadek ciśnienia przy qp (dla długości 130 mm): 180 mbar
• Przepływ przy Δp = 1 bar (kv): 5,3 m³/h
• Długość korpusu: 130 mm
• Gwint przyłączy: G 1"
• Stopień ochrony: IP65 (przelicznik), IP65 (przetwornik przepływu) wg EN 60529
• Warunki pracy (otoczenie): 5…55°C, wilgotność <93% r.h. przy 25°C (bez kondensacji)
• Wymiary przelicznika: 101,5 × 78 mm
• Materiał obudowy przelicznika: PC-ABS / PC-LEXAN
• Kolor obudowy przelicznika: RAL 9016
• Waga (z akcesoriami i opakowaniem): 1014 g

Montaż – najważniejsze wskazówki

• Licznik może być zamontowany w dowolnej pozycji (poziomo/pionowo), z wyjątkiem pozycji, w której przelicznik skierowany jest w dół.
• Odcinki proste nie są wymagane ani przed, ani za licznikiem.
• Przed montażem należy dokładnie przepłukać instalację.
• Przetwornik przepływu należy montować pomiędzy dwoma zaworami odcinającymi, a kierunek przepływu musi być zgodny ze strzałką na korpusie.
• Czujniki temperatury muszą być zamontowane w tym samym obiegu co przetwornik przepływu oraz zanurzone tak, aby końcówki sięgały co najmniej środka przekroju rurociągu.

Podsumowanie

Siemens WFM503-K000H4 to kompaktowy licznik ciepła do montażu na zasileniu, o qp = 2,5 m³/h, długości 130 mm i przyłączach G 1". Zasilanie bateryjne (10 lat), interfejs IrDA, możliwość rozbudowy o moduły komunikacyjne oraz elastyczny montaż bez wymogu odcinków prostych czynią go praktycznym rozwiązaniem do rozliczeń energii cieplnej w instalacjach grzewczych budynków.
