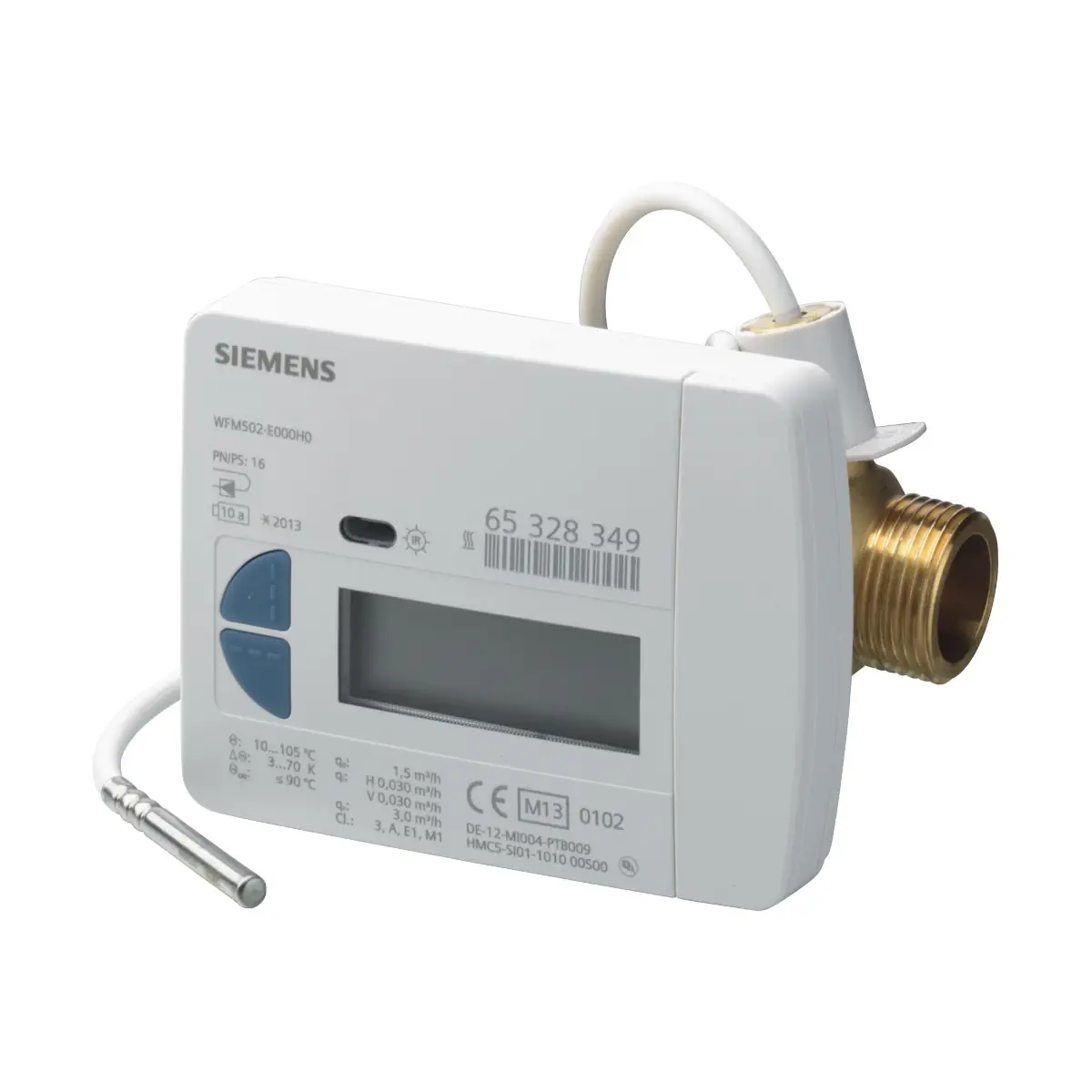

WFM501-F000H4 Ciepłomierz mechaniczny 0,6 m³/h, montaż na zasilaniu, dł. korpusu 110 mm, PN16, gwint ¾", DN15, śrubunek ½'', bez komunikacji / moduł

WFM501-F000H4 to kompaktowy elektroniczny, bateryjny licznik energii cieplnej Siemens z jednostrumieniowym, wirnikowym przetwornikiem przepływu, przeznaczony do opomiarowania zużycia energii w autonomicznych instalacjach grzewczych (HVAC). Wersja WFM501 pracuje z przepływem nominalnym qp = 0,6 m³/h, posiada korpus o długości 110 mm i przyłącza gwintowe G ¾". Ten model jest przeznaczony do montażu na zasileniu.

Najważniejsze cechy

• Producent: Siemens
• Model (oznaczenie typu): WFM501-F000H4
• Nr magazynowy: JXF:WFM501-F000H4
• Typ urządzenia: licznik energii cieplnej (elektroniczny, zasilany bateryjnie) z wirnikowym przetwornikiem przepływu
• Miejsce montażu: zasilenie (dla licznika ciepła)
• Przepływ nominalny qp: 0,6 m³/h
• Długość korpusu: 110 mm
• Przyłącza: gwintowe G ¾"
• Ciśnienie nominalne: PN16 (1,6 MPa)
• Brak wymagań odcinków prostych: nie są wymagane odcinki proste ani przed, ani za licznikiem
• Pozycja montażu: pozioma lub pionowa (z wyjątkiem pozycji, w której przelicznik skierowany jest w dół)
• Konfiguracja: przyciskami na liczniku lub przez oprogramowanie serwisowe ACT50
• Interfejs optyczny: IrDA
• Funkcja autodiagnostyki
• Moduły komunikacyjne (opcjonalnie): M-bus, radio AMR, radio walk-by

Zastosowanie

WFM501-F000H4 służy do dokładnego określania ilości zużytej energii cieplnej w instalacjach, w których energia dostarczana jest do poszczególnych stref lub indywidualnych odbiorców (np. w budynkach wielorodzinnych, biurowych i administracyjnych).

• Licznik składa się z przetwornika przepływu, dwóch czujników temperatury oraz przelicznika wskazującego, który oblicza energię na podstawie przepływu i różnicy temperatur.
• Czujniki temperatury ani bateria w licznikach WFx5.. nie podlegają wymianie.
• Licznik nie jest przeznaczony do stosowania w instalacjach wody pitnej.

Funkcje i działanie

Pomiar przepływu i energii

• Przepływ mierzony jest przez jednostrumieniowy wirnikowy przetwornik przepływu.
• Prędkość obrotowa wirnika mierzona jest elektronicznie (indukcyjnie), bez udziału pola magnetycznego.
• Przelicznik oblicza różnicę temperatur pomiędzy zasileniem i powrotem oraz mnoży ją przez przepływ, wyświetlając i sumując zużycie energii.
• W celu zwiększenia dokładności pomiaru uwzględniane są wartości gęstości i entalpii dla każdego pomiaru.
• W przypadku wykrycia nieprawidłowego kierunku przepływu na wyświetlaczu pojawia się komunikat błędu.

Odczyt lokalny i parametryzacja

• Odczyt oraz parametryzacja mogą być wykonywane przez optyczny interfejs bliskiego zasięgu (IrDA).
• Do odczytu/parametryzacji przez PC służą: głowica WFZ.IRDA-USB oraz oprogramowanie ACT50-Heat.
• Konfiguracja wybranych parametrów jest możliwa również bezpośrednio z poziomu licznika (2 przyciski).

Rejestracja danych

• Pomiar temperatury: co 36 s (opcjonalnie co 6 s).
• Pomiar przepływu: ciągły.
• Zużycie energii jest wyświetlane w czasie rzeczywistym, a błędy prezentowane są natychmiast.
• Dzień bilansu (fabrycznie): 31.12; wartość z dnia bilansu przechowywana jest przez 1 rok.
• Przy zapisie wartości zużycia licznik wylicza sumę kontrolną (do weryfikacji w systemach rozliczeniowych).

Komunikacja (opcjonalne moduły)

Licznik posiada interfejs do montażu modułu komunikacyjnego. Po zamontowaniu modułu możliwy jest zdalny odczyt danych.

• M-bus: WFZ51
• Radio AMR: WFZ56.OK (antena wbudowana) / WFZ56.OF (antena zewnętrzna)
• Radio walk-by: WFZ566.OK (antena wbudowana) / WFZ566.OF (antena zewnętrzna)

Dane techniczne (WFM501-F000H4)

• Zasilanie: bateria litowa CR AA (niewymienna), 3,0 V DC
• Żywotność baterii: 10 lat z rezerwą
• Zakres pomiaru (ciepło): 15…105 °C
• Zakres różnicy temperatury ΔΘ: 3…70 K
• Wartość progowa (ciepło): 1,0 K
• Czujniki temperatury: Pt1000 wg EN 60751, typ DS (zanurzenie bezpośrednie), Ø 5,0 × 45 mm
• Długość przewodu czujnika: 1,5 m (standard)
• Wyświetlacz: 8-znakowy LCD + piktogramy
• Jednostka energii (fabrycznie): GJ (opcjonalnie: kWh/MWh/MJ)
• Interfejs optyczny: wg EN 62056-21, protokół podobny do EN 13757-2/3
• Ciśnienie nominalne: PN16 (1,6 MPa)
• Przepływ nominalny qp: 0,6 m³/h
• Przepływ maksymalny qs: 1,2 m³/h
• Przepływ minimalny qi: poziomo 12 l/h, pionowo 24 l/h
• Próg działania: 3…4 l/h
• Spadek ciśnienia przy qp (korpus 110 mm): 200 mbar
• Przepływ przy Δp = 1 bar, kv: 1,5 m³/h
• Pozycja montażu: poziomo/pionowo (bez pozycji z przelicznikiem skierowanym w dół)
• Stopień ochrony: IP65 (przelicznik), IP65 (przetwornik przepływu), wg EN 60529
• Zakres temperatury pracy otoczenia: 5…55 °C
• Wilgotność (praca): <93% r.h. przy 25 °C (bez kondensacji)
• Wymiary przelicznika: 101,5 × 78 mm
• Długość korpusu: 110 mm
• Materiał obudowy przelicznika: PC-ABS / PC-LEXAN
• Kolor obudowy przelicznika: RAL 9016
• Waga (z akcesoriami i opakowaniem, dla 0,6 m³/h): 928 g

Montaż – najważniejsze wymagania

• Licznik może być zamontowany w dowolnej pozycji z wyjątkiem tej, w której przelicznik skierowany jest w dół.
• Nie są wymagane odcinki proste rurociągu przed i za licznikiem.
• Przed montażem należy dokładnie przepłukać instalację.
• Przetwornik przepływu montować zgodnie z kierunkiem strzałki na korpusie.
• Czujniki temperatury muszą być zamontowane w tym samym obiegu wodnym co przetwornik przepływu i zanurzone na głębokość co najmniej do środka przekroju rurociągu.
• Temperatura otoczenia przelicznika nie może przekraczać 55 °C; należy unikać bezpośredniego promieniowania słonecznego.

Podsumowanie

Siemens WFM501-F000H4 to bateryjny licznik energii cieplnej do montażu na zasileniu, przeznaczony do precyzyjnego rozliczania zużycia w instalacjach grzewczych. Dzięki przepływowi nominalnemu 0,6 m³/h, korpusowi 110 mm z przyłączami G ¾", interfejsowi IrDA, autodiagnostyce oraz możliwości doposażenia w moduły komunikacyjne, stanowi kompletne rozwiązanie do opomiarowania energii w budynkach wielostrefowych i u indywidualnych odbiorców.
