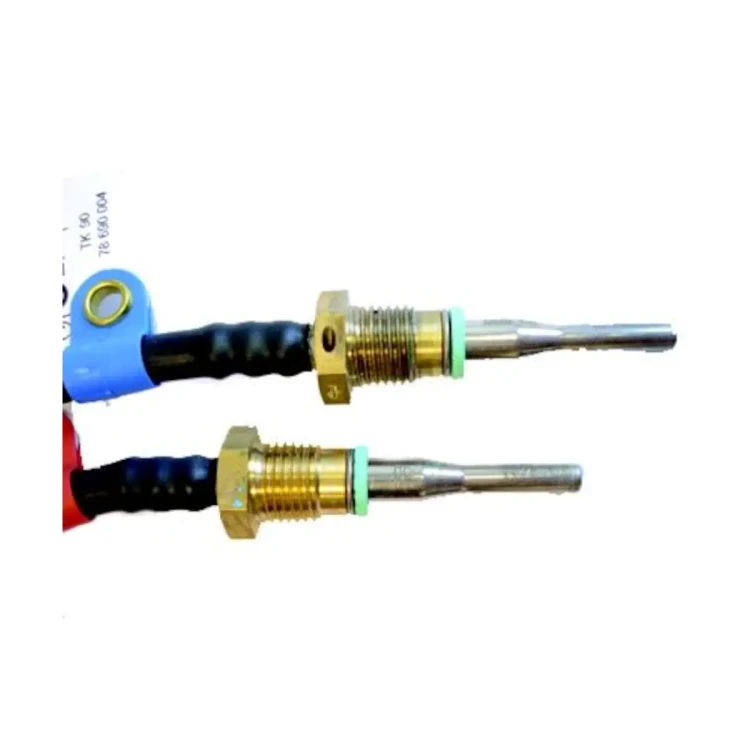

WZU5-2815 Para czujników temperatury Pt500 (MID), czujnik -28 mm, kabel - 1,5 m, do montażu bez osłon

WZU5-2815 to czujnik temperatury Pt500 przeznaczony do współpracy z ultradźwiękowymi ciepłomierzami i licznikami energii chłodu/ciepła Siemens UH50... Czujnik (platynowy rezystor) służy do pomiaru temperatury w obiegu hydraulicznym, który – razem z pomiarem przepływu – jest wykorzystywany przez licznik do wyznaczania zużycia energii.

Najważniejsze cechy

• Producent: Siemens
• Model: WZU5-2815
• Typ: czujnik temperatury
• Element pomiarowy: Pt500 (zgodnie z EN 60751)
• Przyłącze czujnika: DS M10x1
• Długość czujnika: 27,5 mm
• Długość przewodu czujnika: 1,5 m

Zastosowanie

Czujnik WZU5-2815 jest przeznaczony do instalacji z licznikami UH50.., gdzie pomiar temperatury (strona cieplejsza i chłodniejsza układu) jest realizowany przy użyciu platynowych rezystorów. Czujniki temperatury muszą być zamontowane w tym samym obiegu wodnym, co odcinek pomiarowy przepływu (z zachowaniem zasad mieszania).

Dane techniczne

• Rodzaj czujnika: Pt500
• Norma elementu pomiarowego: EN 60751
• Zakres temperatury czujnika: 0…150°C (dla długości montażowej do 45 mm)
• Przyłącze: DS M10x1
• Długość sondy/czujnika: 27,5 mm
• Długość przewodu: 1,5 m

Montaż i ważne wskazówki

• Czujniki mogą być montowane w trójnikach lub zaworach kulowych albo zanurzeniowo: bezpośrednio lub w kieszeniach ochronnych (zgodnie z wymaganiami lokalnymi).
• Nie wolno rozdzielać, skracać ani wydłużać przewodów czujnika.
• Końcówka sondy powinna sięgać co najmniej do osi rury.
• Czujniki i armatura powinny być zabezpieczone przed ingerencją (zaplombowanie).

Podsumowanie

Siemens WZU5-2815 to przewodowy czujnik temperatury Pt500 z przyłączem DS M10x1, długością czujnika 27,5 mm i przewodem 1,5 m, przeznaczony do współpracy z licznikami UH50.. w instalacjach, w których pomiar temperatury jest kluczowy dla rozliczania energii.
