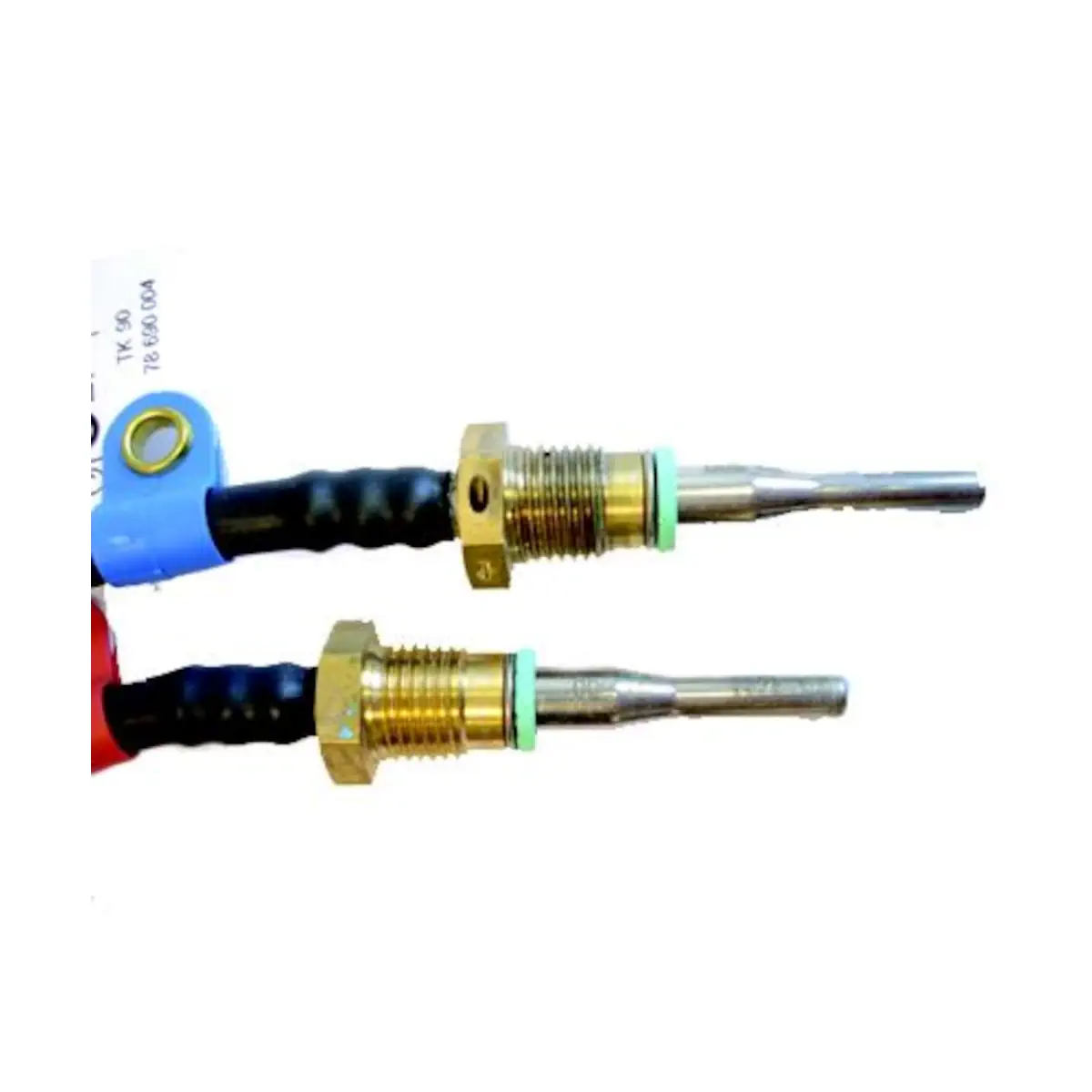

WZU5-3815 Para czujników temperatury Pt500 (MID), czujnik -38 mm, kabel - 1,5 m, do montażu bez osłon

WZU5-3815 to czujnik temperatury Pt500 przeznaczony do współpracy z ultradźwiękowymi licznikami energii cieplnej i chłodu Siemens UH50... Wersja z przyłączem DS M10x1, o długości czujnika 38 mm i przewodzie 1,5 m, służy do pomiaru temperatury w obiegu wodnym, niezbędnego do wyznaczania zużycia energii (ciepła/chłodu) przez licznik.

Najważniejsze cechy

• Producent: Siemens
• Model / typ: WZU5-3815
• Rodzaj czujnika: Pt500 (rezystor platynowy) zgodnie z EN 60751
• Wykonanie / przyłącze: DS M10x1
• Długość czujnika: 38 mm
• Długość przewodu: 1,5 m

Zastosowanie

Czujnik WZU5-3815 jest elementem pomiaru temperatury dla liczników UH50.., gdzie pomiar temperatur (po stronie cieplejszej i chłodniejszej) jest wykorzystywany do wyliczania energii na podstawie różnicy temperatur oraz przepływu.

Dane techniczne

• Element pomiarowy: Pt500 wg EN 60751
• Zakres temperatury (dla czujników o długości montażowej do 45 mm): 0…150 °C
• Przyłącze: DS M10x1
• Długość czujnika: 38 mm
• Długość przewodu: 1,5 m

Montaż – ważne wskazówki

• Czujniki mogą być montowane w trójnikach lub zaworach kulowych albo w wersji zanurzeniowej – bezpośrednio lub w kieszeniach ochronnych (zgodnie z wymaganiami krajowymi).
• Czujniki muszą być zamontowane w tym samym obiegu wodnym co odcinek pomiarowy przepływu (należy uwzględnić mieszanie).
• Nie rozdzielać, nie skracać ani nie przedłużać przewodów.
• Końcówka sondy czujnika powinna sięgać co najmniej do osi rury.

Podsumowanie

Siemens WZU5-3815 to przewodowy czujnik Pt500 z przyłączem DS M10x1 i przewodem 1,5 m, przeznaczony do liczników energii UH50... Dzięki dopasowaniu do systemu pomiarowego licznika umożliwia prawidłowy pomiar temperatury wymagany do precyzyjnego rozliczania energii.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Czujnik temperatury Pt500 do współpracy z licznikami UH50..; model WZU5-3815: DS M10x1 mm, długość czujnika 38 mm, długość przewodu 1,5 m.
• Zakres temperatury pracy czujnika: 0…150 °C.
• Montaż i podłączenie wykonywać wyłącznie zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi.
• Czujniki należy montować w tym samym obiegu wodnym co sekcja pomiaru przepływu.
• Nie rozdzielać, nie skracać ani nie przedłużać przewodów czujnika.
• Podłączać pojedyncze żyły wyłącznie zgodnie ze schematem połączeń nadrukowanym na urządzeniu współpracującym.
• Czujnik może być montowany w trójnikach, zaworach kulowych lub zanurzeniowo, bezpośrednio albo w tulei ochronnej, zgodnie z wymaganiami instalacji i przepisami krajowymi.
• Końcówka sondy czujnika musi sięgać co najmniej do osi rury.
• Czujniki temperatury oraz elementy montażowe należy zabezpieczyć plombą lub innym przewidzianym zabezpieczeniem przed nieuprawnioną ingerencją.
• Przed montażem należy dokładnie przepłukać instalację.
• Podczas pracy instalacji należy zapewnić takie nadciśnienie, aby zapobiec kawitacji w całym zakresie pomiarowym.
• Demontaż i ponowny montaż plomb legalizacyjnych mogą wykonywać wyłącznie osoby upoważnione.
