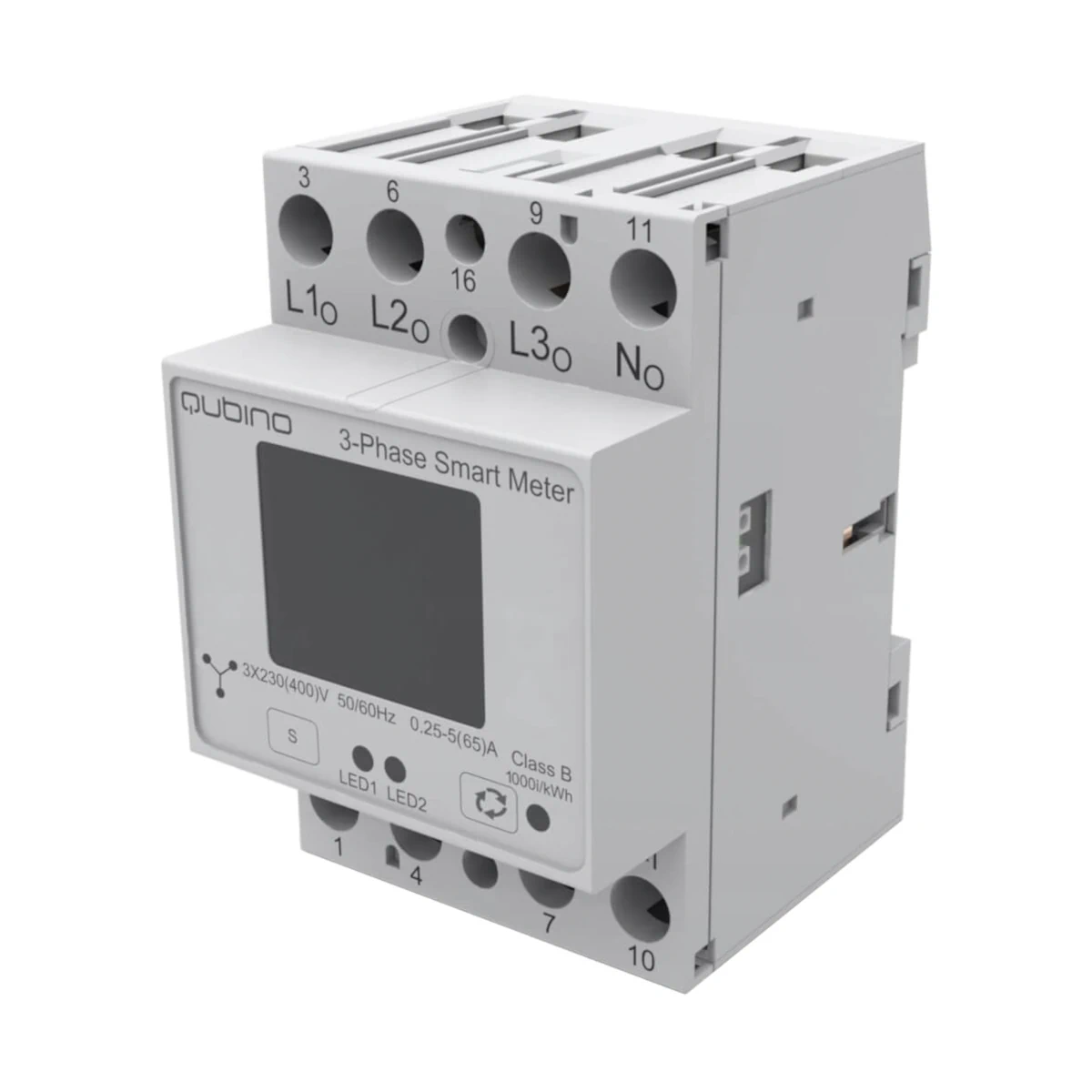

3 Phase Smart Meter Qubino 3-fazowy miernik zużycia energii elektrycznej, Z-WAVE

3 Phase Smart Meter Qubino to 3-fazowy miernik zużycia energii elektrycznej przeznaczony do monitorowania parametrów instalacji elektrycznej w systemach Z-Wave. Urządzenie umożliwia pomiar zużycia energii w sieci trójfazowej i przesyłanie danych do kompatybilnej bramki inteligentnego domu. Miernik może być stosowany do kontroli zużycia energii przez cały budynek, pojedyncze urządzenie trójfazowe lub wybrane obwody, a także do analizy energii pobieranej i oddawanej, np. w instalacjach z fotowoltaiką.

Najważniejsze cechy

• Model: 3 Phase Smart Meter
• Producent: Qubino
• Typ: 3-fazowy miernik zużycia energii elektrycznej
• Komunikacja: Z-Wave
• Częstotliwość Z-Wave: 868,4 MHz dla wersji europejskiej
• Przeznaczenie: pomiar energii w trójfazowej sieci elektrycznej
• Montaż: na szynie DIN 35 mm
• Zastosowanie: instalacje domowe, użytkowe i przemysłowe
• Pomiar: dla każdej fazy oraz wartości całkowite, zależnie od mierzonego parametru
• Kompatybilność: systemy inteligentnego domu Z-Wave, w tym ekosystem FIBARO

Wielkości mierzone

• Napięcie: U1, U2, U3 [V]
• Prąd: I1, I2, I3 [A]
• Moc czynna: na fazę oraz całkowita [W]
• Moc bierna: całkowita [var / kvar]
• Współczynnik mocy: PF
• Energia czynna pobrana: import [kWh]
• Energia czynna oddana: export [kWh]
• Energia bierna: [kvarh]
• Energia pozorna: [kVAh]

Zastosowanie

3 Phase Smart Meter Qubino stosuje się do monitorowania zużycia energii elektrycznej w instalacjach trójfazowych. Urządzenie pozwala obserwować parametry pracy instalacji z poziomu aplikacji inteligentnego domu, co ułatwia analizę zużycia energii, kontrolę kosztów oraz wykrywanie energochłonnych odbiorników. Miernik może być używany w domach, lokalach usługowych, małych obiektach przemysłowych oraz w instalacjach z urządzeniami trójfazowymi.

Funkcje

• Pomiar parametrów energii elektrycznej w sieci trójfazowej.
• Raportowanie zużycia energii do bramki Z-Wave.
• Możliwość monitorowania całego budynku, wybranego obwodu lub urządzenia trójfazowego.
• Pomiar energii pobieranej i oddawanej, przydatny m.in. w instalacjach z fotowoltaiką.
• Integracja z automatyką inteligentnego domu i scenami zależnymi od zużycia energii.
• Montaż w rozdzielnicy elektrycznej na standardowej szynie DIN.

Podsumowanie

3 Phase Smart Meter Qubino to 3-fazowy miernik energii Z-Wave przeznaczony do monitorowania zużycia energii elektrycznej w instalacjach trójfazowych. Urządzenie mierzy napięcie, prąd, moc, współczynnik mocy oraz energię czynną, bierną i pozorną, a dane pomiarowe przesyła do kompatybilnej bramki inteligentnego domu. To praktyczne rozwiązanie do kontroli zużycia energii w domu, firmie lub instalacji z urządzeniami trójfazowymi.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Qubino 3 Phase Smart Meter – 3-fazowy miernik zużycia energii elektrycznej przeznaczony do pracy w kompatybilnych systemach Z-Wave.
• Produkt posiada oznaczenie CE i jest przeznaczony do stosowania zgodnie z dokumentacją producenta oraz wymaganiami dla urządzeń elektrycznych montowanych w rozdzielnicach.
• Montaż, podłączenie, konfigurację i uruchomienie urządzenia należy powierzyć wyłącznie wykwalifikowanemu elektrykowi, zgodnie z instrukcją producenta, schematem połączeń i lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Przed rozpoczęciem montażu lub prac serwisowych należy odłączyć zasilanie główne i upewnić się, że na przewodach oraz zaciskach urządzenia nie występuje napięcie.
• Nie stosować produktu, jeśli obudowa, zaciski, elementy przyłączeniowe lub elektronika są uszkodzone, pęknięte, zdeformowane, zawilgocone, zabrudzone albo noszą ślady przegrzania.
• Nie podłączać urządzenia do obciążeń lub instalacji przekraczających wartości dopuszczalne podane w dokumentacji technicznej producenta.
• Urządzenie należy montować w odpowiedniej rozdzielnicy elektrycznej, zapewniającej ochronę przed dotykiem części czynnych, wilgocią, pyłem, uszkodzeniami mechanicznymi i dostępem osób nieuprawnionych.
• Należy stosować odpowiednie zabezpieczenia nadprądowe i ochronne zgodnie ze schematem połączeń oraz wymaganiami instalacji.
• Nie modyfikować urządzenia, nie otwierać obudowy i nie wykonywać samodzielnych napraw. W razie uszkodzenia produkt należy wyłączyć z eksploatacji.
• Komunikacja Z-Wave jest komunikacją radiową i nie powinna być jedynym elementem zabezpieczenia funkcji krytycznych dla życia, zdrowia lub ochrony mienia.
• Produkt nie jest zabawką. Urządzenie należy instalować i użytkować poza zasięgiem dzieci oraz osób nieprzeszkolonych.
• Zużyty, uszkodzony lub nieużywany miernik należy zutylizować zgodnie z lokalnymi przepisami dotyczącymi elektroodpadów i urządzeń elektronicznych. Nie wyrzucać z odpadami komunalnymi.
