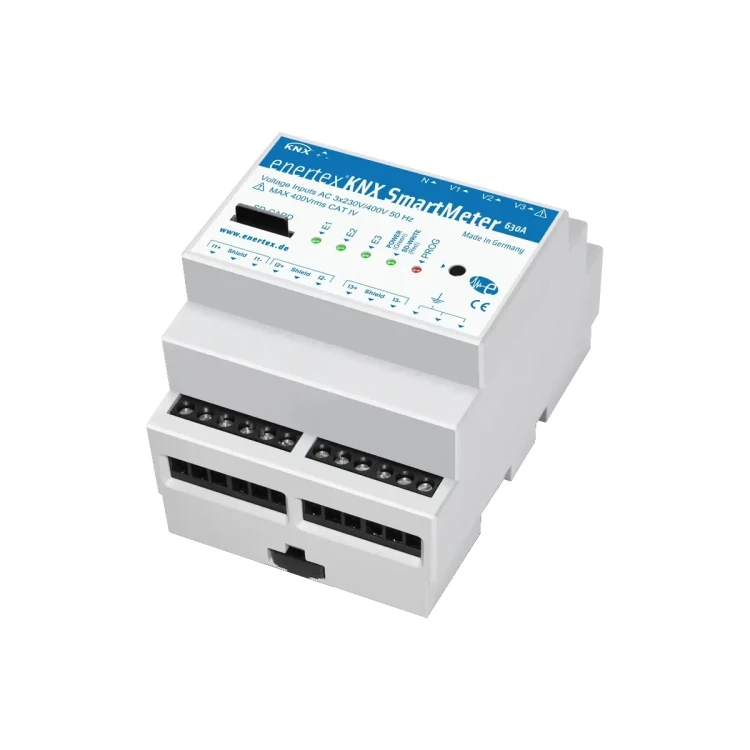

Enertex® KNX SmartMeter 630A RT

Enertex® KNX SmartMeter 630A RT to 3‑fazowy, dwukierunkowy licznik energii do pomiaru mocy i energii czynnej oraz biernej, przeznaczony również do analizy jakości energii. Wersja 630A współpracuje z dołączonymi, skalibrowanymi zewnętrznymi czujnikami prądowymi o zakresie do 630 A na fazę, zapewniając bezstratny pomiar prądu. Wszystkie odczyty i wartości pomiarowe mogą być udostępniane w magistrali KNX przez obiekty grupowe, a dodatkowo rejestrowane na karcie microSD w formacie CSV ze znacznikiem czasu.

Najważniejsze cechy

• Producent: Enertex®
• Model: KNX SmartMeter 630A RT
• Typ: 3‑fazowy licznik energii / analizator parametrów sieci
• Pomiar dwukierunkowy: energia i moc w obu kierunkach przepływu
• Pomiar mocy i energii: czynnej oraz biernej
• Klasa dokładności: klasa 1 (1% dla energii czynnej i biernej)
• Pomiar prądu: bezstratny, przez dołączone, skalibrowane zewnętrzne czujniki prądowe
• Wariant czujników prądowych: 630 A na fazę (dostępny jest także wariant 85 A)
• Udostępnianie danych w KNX: wyjście wszystkich liczników i wartości mierzonych na magistralę KNX przez obiekty grupowe
• Rejestracja danych: zapis wszystkich wartości na microSD w standardowym CSV ze znacznikiem czasu
• Zastosowania PV: specjalne liczniki energii do nadzoru instalacji solarnych: bilans, generacja i zużycie
• Funkcje monitoringu stanu: sygnalizacja m.in. przeciążenia, przepięcia, zaniku zasilania, zniekształceń napięcia i prądu
• Praca bez KNX: możliwa dzięki wbudowanemu zegarkowi czasu rzeczywistego (RTC) z podtrzymaniem bateryjnym

Zastosowanie

Enertex® KNX SmartMeter 630A RT jest przeznaczony do zastosowań, w których wymagany jest dokładny pomiar energii oraz analiza parametrów sieci w układach 3‑fazowych, w tym do:

• pomiaru i rozliczania energii oraz mocy (czynnej i biernej) w instalacjach, gdzie występuje przepływ energii w obu kierunkach,
• monitoringu jakości energii i diagnostyki obciążeń,
• nadzoru instalacji solarnych (liczniki: bilans, produkcja, konsumpcja),
• zapisów archiwalnych i analiz na podstawie danych z microSD, także bez aktywnego połączenia z KNX.

Pomiary i analiza jakości energii

Urządzenie mierzy i udostępnia w KNX m.in.:

• moc czynną i moc bierną,
• energię czynną i energię bierną,
• napięcie, prąd,
• współczynnik mocy (power factor),
• niesymetrię obciążenia (unbalanced load),
• prąd składowej zerowej (zero system current),
• THD oraz harmoniczne,
• wskaźniki do analizy jakości energii (zniekształcenia napięcia i prądu).

Komunikacja KNX i udostępnianie danych

• Wszystkie odczyty liczników oraz wartości mierzone mogą być wysyłane na magistralę KNX.
• Dane są udostępniane przez obiekty grupowe, co ułatwia ich wykorzystanie w wizualizacji, automatyce i systemach zarządzania energią.

Rejestracja na microSD (CSV)

• Zapis wszystkich mierzonych wartości na kartę microSD.
• Format zapisu: standardowy CSV ze znacznikiem czasu, wygodny do dalszej analizy (np. w narzędziach raportowych).

Condition monitoring (monitoring stanu)

Funkcja monitoringu stanu umożliwia sygnalizację zdarzeń i nieprawidłowości, takich jak:

• przeciążenie,
• przepięcie,
• zanik zasilania (power failure),
• zniekształcenia napięcia (voltage distortion),
• zniekształcenia prądu (current distortion),
• niesymetria obciążenia,
• prąd składowej zerowej.

Praca bez magistrali KNX (RT)

• Urządzenie może pracować również bez KNX dzięki wbudowanemu RTC z podtrzymaniem bateryjnym.
• W trybie pracy bez KNX wszystkie dane ze znacznikiem czasu są zapisywane na kartę SD co minutę.

Dane techniczne (z podanych informacji)

• Układ pomiarowy: 3‑fazowy, dwukierunkowy
• Dokładność pomiaru energii: klasa 1 (1% dla energii czynnej i biernej)
• Czujniki prądowe: zewnętrzne, dołączone, skalibrowane; wariant 630 A na fazę
• Zakres pomiaru prądu: od 10 mA do 630 A na fazę
• Zakres mocy (wg danych wejściowych): od 7,5 W do 293 kW
• Rejestracja danych: microSD, CSV, znacznik czasu

Podsumowanie

Enertex® KNX SmartMeter 630A RT to rozbudowany licznik i analizator dla instalacji 3‑fazowych, który łączy dwukierunkowy pomiar energii czynnej i biernej (klasa 1), szeroki zakres pomiarowy do 630 A na fazę, analizę jakości energii (THD, harmoniczne) oraz dwa niezależne sposoby wykorzystania danych: przez KNX (obiekty grupowe) i przez archiwizację na microSD (CSV) — także w trybie pracy bez magistrali KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE oraz certyfikację EIB/KNX.
• Urządzenie przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
• Stopień ochrony obudowy: IP20. Chronić urządzenie przed wilgocią, wodą i zanieczyszczeniami oraz nie stosować w miejscach narażonych na bezpośredni wpływ czynników atmosferycznych.
• Montaż, instalację i podłączenie urządzenia mogą wykonywać wyłącznie wykwalifikowani elektrycy. Przy podłączaniu interfejsów KNX/EIB wymagane są specjalistyczne kwalifikacje.
• Przed rozpoczęciem prac montażowych, podłączeniowych, serwisowych lub modernizacyjnych należy odłączyć zasilanie sieciowe i zabezpieczyć oraz osłonić znajdujące się w pobliżu części pozostające pod napięciem. Kontakt z częściami pod napięciem grozi porażeniem elektrycznym, również śmiertelnym.
• Urządzenie jest sprzętem elektrycznym niskonapięciowym z zasilaniem KNX DC 21...32 V SELV. Podłączenie należy wykonywać zgodnie z dokumentacją producenta i właściwym schematem połączeń.
• Maksymalne napięcie wejściowe pomiaru napięcia wynosi 460 Vrms. Kategoria przepięciowa wejść napięciowych: CAT IV / 400 Vrms. Nie przekraczać dopuszczalnych parametrów elektrycznych urządzenia.
• Urządzenie należy montować na szynie DIN 35 mm, w zakresie temperatury otoczenia od -5°C do 45°C.
• Nie otwierać obudowy, nie wykonywać nieautoryzowanych zmian ani modyfikacji urządzenia. Otwarcie obudowy lub ingerencja w konstrukcję może spowodować zagrożenie bezpieczeństwa, uszkodzenie produktu oraz utratę gwarancji.
• Do wejść czujników prądu wolno podłączać wyłącznie dostarczone z urządzeniem czujniki prądowe. Czujniki są kalibrowane fabrycznie do odpowiednich kanałów i powinny być używane wyłącznie z tym egzemplarzem Smartmetera, z którym zostały dostarczone.
• Czujniki prądowe należy montować wokół przewodu prądowego zgodnie z oznaczeniami kanałów i kierunkiem strzałki zliczania mocy. Nieprawidłowe przyporządkowanie kanałów lub odwrotny montaż może powodować istotne błędy pomiarowe.
• Ze względów bezpieczeństwa zaleca się prowadzenie przez czujnik wyłącznie przewodu z nienaruszoną izolacją.
• Przewody czujników prądowych należy prowadzić zgodnie z wymaganiami EMC: w odstępie co najmniej 2 cm od przewodów zasilających oraz co najmniej 10 cm od źródeł zakłóceń wysokiej częstotliwości, takich jak falowniki, przetwornice, routery WLAN, liczniki z interfejsem GSM lub urządzenia radiowe.
• W przypadku skracania lub przedłużania przewodów czujników prądowych należy zachować wymagania producenta dotyczące ekranowania i izolacji. Nieizolowane części ekranu muszą być ponownie zaizolowane albo oddalone od wszystkich części pod napięciem o co najmniej 10 mm. Przedłużenia należy wykonywać tak, aby zachować podwójną lub wzmocnioną izolację względem wszystkich sąsiednich części czynnych.
• Podczas zapisu danych na kartę SD nie wolno wyjmować karty. Wyjęcie karty podczas świecenia diody POWER/SD-WRITE na czerwono może spowodować utratę danych.
• Aktualizację firmware przez kartę SD należy wykonywać wyłącznie zgodnie z instrukcją producenta. W czasie kopiowania plików aktualizacji nie wolno odłączać zasilania KNX ani wyjmować karty SD.
• Wersje z funkcją zegara czasu rzeczywistego zawierają baterię litową CR2032. Wymiana baterii wymaga otwarcia obudowy i powinna być wykonywana wyłącznie z zachowaniem zasad bezpieczeństwa przez odpowiednio wykwalifikowany personel.
• Ignorowanie instrukcji producenta może prowadzić do uszkodzenia urządzenia, instalacji, powstania pożaru lub innych zagrożeń.
• Produkt nie jest licznikiem energii przeznaczonym do rozliczeń billingowych. Zabezpieczenie przed manipulacją wymagane dla celów rozliczeniowych nie jest gwarantowane.
• Nie wyrzucać z odpadami komunalnymi. Zużyty sprzęt elektryczny i elektroniczny oraz baterie należy utylizować zgodnie z lokalnymi przepisami.
