5WG1588-2AB23 UP 588/23 Panel dotykowy z funkcją wizualizacji i kontroli pracy systemu, zasilanie 24 [V] AC/DC

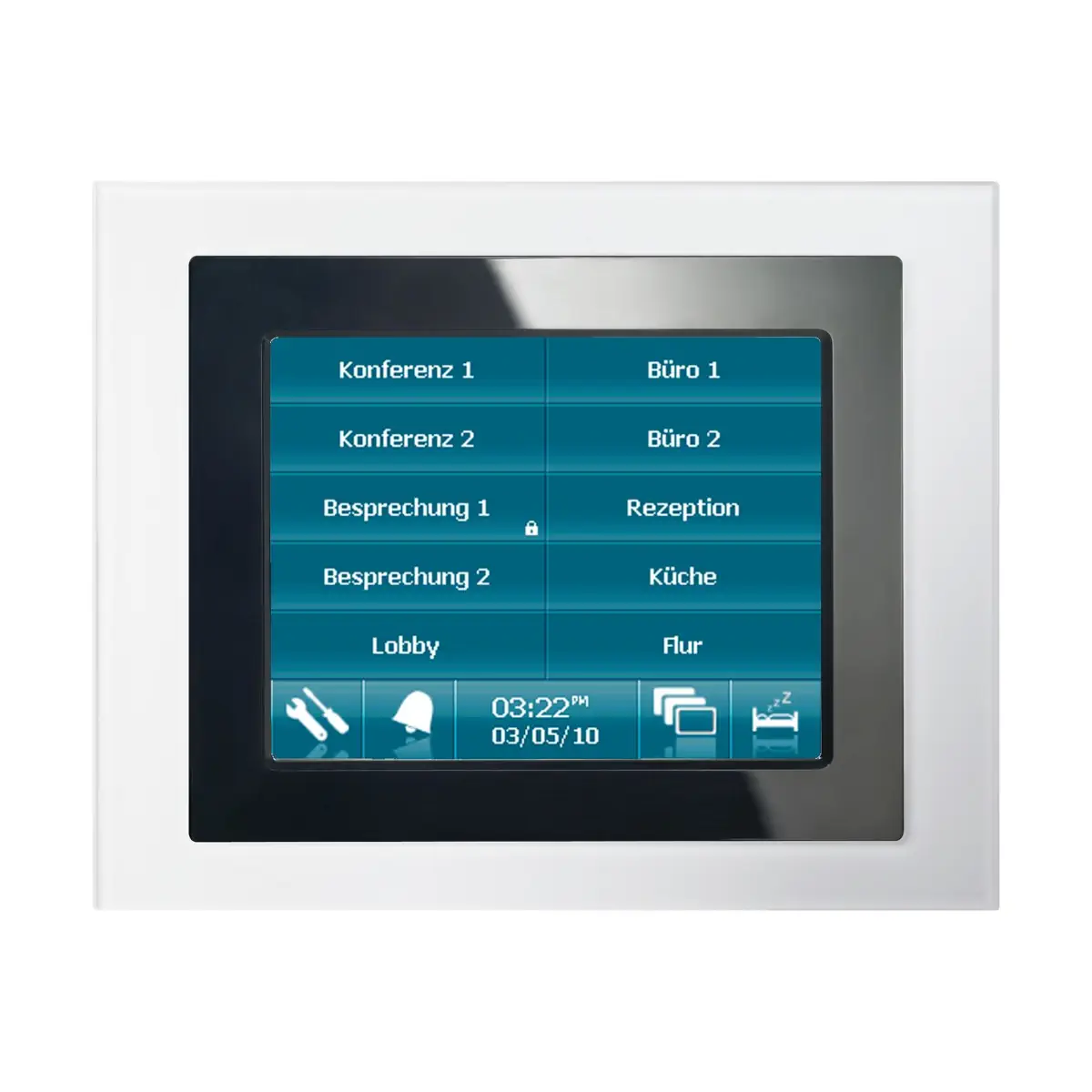

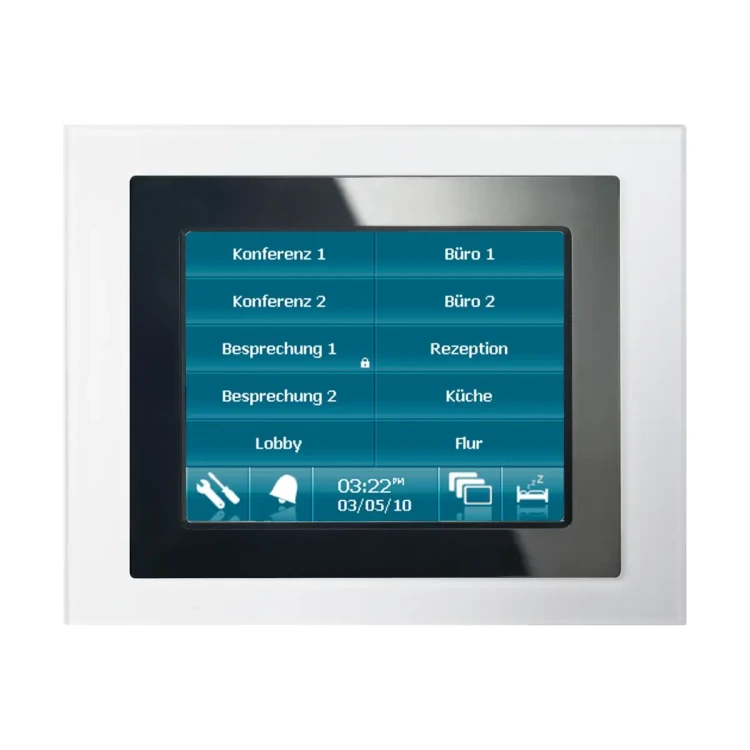

UP 588/23 (5WG1 588-2AB23) to wielofunkcyjny kolorowy panel dotykowy KNX (GAMMA instabus) przeznaczony do wizualizacji i obsługi funkcji w instalacjach automatyki budynkowej. Urządzenie bazuje na ekranie TFT 320 × 240 px z rezystancyjnym ekranem dotykowym i podświetleniem LED (ściemnianym z poziomu interfejsu). Wersja UP 588/23 jest zasilana AC/DC 24 V i komunikuje się z systemem poprzez magistralę KNX.

Najważniejsze cechy

• Producent / system: Siemens GAMMA instabus / KNX
• Model: UP 588/23
• Kod produktu: 5WG1 588-2AB23
• Typ urządzenia: panel dotykowy (display/control) dla KNX
• Ekran: TFT kolorowy 320 × 240 px (1/4 VGA) + podświetlenie LED
• Obsługa: bezpośrednio przez ekran dotykowy (rezystancyjny, analogowy)
• Kolory: głębia 263 K (R,G,B 6-bit), 218 kolorów
• Podświetlenie: LED, ściemniane z poziomu interfejsu; żywotność 70 000 h (jasność > 50% wartości początkowej)
• Funkcje KNX: do 110 funkcji na maks. 20 stronach obsługi i podglądu (z odpowiednim programem aplikacyjnym)
• Zegar czasu rzeczywistego: wbudowany; możliwość pracy jako master timer w systemie KNX
• Alarmy: strona alarmów z obsługą do 16 alarmów (wyświetlanie i potwierdzanie) lub wykorzystanie warunków wyzwalania dla 16 zadań zdarzeniowych
• Trend: moduł trendów do graficznej prezentacji wartości statusów w czasie
• Szablony interfejsu: wybór 1 z 4 szablonów

Zastosowanie

Siemens UP 588/23 służy jako centralny punkt wizualizacji i sterowania w instalacjach KNX. Z poziomu panelu można wyświetlać oraz obsługiwać funkcje KNX, a także wykorzystywać m.in. programy czasowe, sceny, symulację obecności, funkcje logiczne, trendy i alarmy (zgodnie z możliwościami programu aplikacyjnego).

Funkcje i działanie

Obsługa i prezentacja

• Bezpośrednia obsługa przez rezystancyjny ekran dotykowy.
• Podświetlenie LED z możliwością ściemniania przez interfejs użytkownika.
• Wizualizacja i sterowanie do 110 funkcji KNX na do 20 stronach.

Programy, logika, trendy, alarmy

• Programy czasowe z harmonogramami tygodniowymi.
• Symulacja obecności oraz sceny.
• Funkcje logiczne (parametryzacja).
• Trendy – graficzne przedstawienie wartości statusów w czasie.
• Alarmy – do 16 aktywnych alarmów (wyświetlanie i potwierdzanie) lub użycie warunków wyzwalania dla 16 zadań zdarzeniowych.
• RTC – wewnętrzny zegar czasu rzeczywistego; możliwość pełnienia roli master timer w KNX.

Podłączenie elektryczne i okablowanie

• Magistrala KNX: standardowa zaciskowa złączka KNX, bezśrubowa; przewód jednodrutowy 0,6…0,8 mm Ø, długość odizolowania 5 mm.
• Zasilanie zewnętrzne (UP 588/23): zacisk zasilania; długość odizolowania 6…7 mm.
• Dopuszczalne przekroje żył (zasilanie):
  • 0,5…2,5 mm² (jednodrutowe)
  • 0,5…1,5 mm² (linka / finely-stranded)
• Przypisanie zacisków zasilania dla wersji 24 V:
  • 1: In1: ± (DC) / AC
  • 2: niepodłączony
  • 3: In2: ± (DC) / AC
• USB: gniazdo mini USB typ B (do użycia w razie potrzeby, do ładowania obrazów i symboli).

Dane techniczne

• Napięcie magistrali: z linii magistralnej KNX
• Pobór prądu z KNX: 5 mA
• Zasilanie zewnętrzne (UP 588/23):
  • DC: 18…36 V DC, 400 mA, izolacja podstawowa względem 230 V
  • AC: 14…28 V AC, 50/60 Hz, 400 mA, izolacja podstawowa względem 230 V
• Wyświetlacz: TFT kolorowy 320 × 240 px (1/4 VGA), podświetlenie LED
• Obudowa: tworzywo sztuczne
• Wymiary modułu wyświetlacza (S × W × G): 157 × 131 × 60 mm
• Wymiary ramki dekoracyjnej (S × W × G): 194 × 156 × 5 mm
• Głębokość montażu w puszce: 64 mm
• Wymiary dedykowanej puszki (S × W × G): 161,5 × 135 × 64 mm (brak w komplecie)
• Masa: ok. 510 g
• EMC: zgodność z EN 50090-2-2
• Warunki pracy: 0°C…+45°C
• Temperatura składowania: -25°C…+70°C
• Wilgotność względna: 5%…93% (bez kondensacji)
• Oznaczenia: KNX/EIB, CE

Montaż

• Montaż stały w pomieszczeniach, w suchych wnętrzach.
• Urządzenie jest wkręcane do dedykowanej puszki podtynkowej.
• Wymagana minimalna głębokość montażu: 64 mm.
• Wymagana puszka: 5WG1 588-8EB01 (zamawiana osobno).

Wymagane akcesoria

• Puszka / obudowa montażowa: 5WG1 588-8EB01
• Ramki dekoracyjne (do wyboru):
  • Aluminium: 5WG1 588-8AB12
  • Stal nierdzewna: 5WG1 588-8AB13
  • Szkło czarne: 5WG1 588-8AB14
  • Szkło białe: 5WG1 588-8AB15

Podsumowanie

Siemens UP 588/23 (5WG1 588-2AB23) to rozbudowany panel dotykowy KNX z kolorowym ekranem TFT 320 × 240 px, podświetleniem LED i obsługą przez ekran rezystancyjny. Umożliwia prezentację i sterowanie do 110 funkcji KNX, obsługuje programy czasowe, sceny, logikę, trendy i alarmy, a dzięki wbudowanemu zegarowi może pełnić rolę master timera w systemie. Zasilanie realizowane jest z AC/DC 24 V, a estetykę montażu dopasujesz, wybierając jedną z dedykowanych ramek dekoracyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami dyrektywy EMC oraz dyrektywy niskonapięciowej UE).
• Urządzenie KNX/EIB, przeznaczone do stałej instalacji wewnętrznej w suchych pomieszczeniach.
• Model UP 588/23 jest zasilany napięciem 24 V AC/DC. Dopuszczalne zasilanie zewnętrzne: 18–36 V DC lub 14–28 V AC, 50/60 Hz, 400 mA.
• Montaż, podłączenie i uruchomienie wyłącznie przez uprawnionego elektryka, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi dotyczącymi instalacji elektrycznych i BHP.
• Urządzenie stosować wyłącznie z przewidzianymi przez producenta akcesoriami, w szczególności z dedykowaną puszką podtynkową 5WG1 588-8EB01 oraz odpowiednią ramką montażową.
• Urządzenie montować wyłącznie w pomieszczeniach suchych. Dopuszczalne warunki pracy: 0°C do +45°C, wilgotność względna 5% do 93% bez kondensacji.
• Przed podłączeniem lub demontażem należy wyłączyć zasilanie. Zasilanie wolno włączyć dopiero po całkowitym zamontowaniu urządzenia i prawidłowym osadzeniu złączy.
• Podłączenia należy wykonywać zgodnie z oznaczeniami zacisków na obudowie. Nieprawidłowe okablowanie może spowodować uszkodzenie urządzenia lub nieprawidłową pracę systemu.
• Przewód magistrali KNX i przewód zasilający należy prowadzić oddzielnie. Nie wolno wprowadzać ich do puszki tym samym otworem; wewnątrz puszki należy zachować między nimi odstęp co najmniej 10 mm.
• W puszce podtynkowej nie wolno instalować innych urządzeń ani prowadzić przewodów 230 V.
• Złącze USB mini-B służy wyłącznie do okazjonalnego wgrywania obrazów i symboli zgodnie z dokumentacją producenta.
• Podczas montażu, demontażu i wymiany ramki nie naciskać bezpośrednio na wyświetlacz. Powierzchnia ekranu dotykowego jest podatna na zarysowania.
• Folię ochronną z wyświetlacza usuwać bez użycia ostrych narzędzi i bez użycia nadmiernej siły.
• Nie podważać złącza magistrali od spodu. Grozi to zwarciem i uszkodzeniem urządzenia.
• Czyszczenie wykonywać wyłącznie miękką, lekko wilgotną ściereczką; w razie potrzeby stosować łagodny środek do szkła lub środki czyszczące bez rozpuszczalników. Nie używać szorstkich gąbek ani materiałów ściernych.
• Uszkodzonego urządzenia nie należy używać; w przypadku awarii lub braku poprawnego uruchomienia po resecie należy skontaktować się z producentem lub serwisem.
