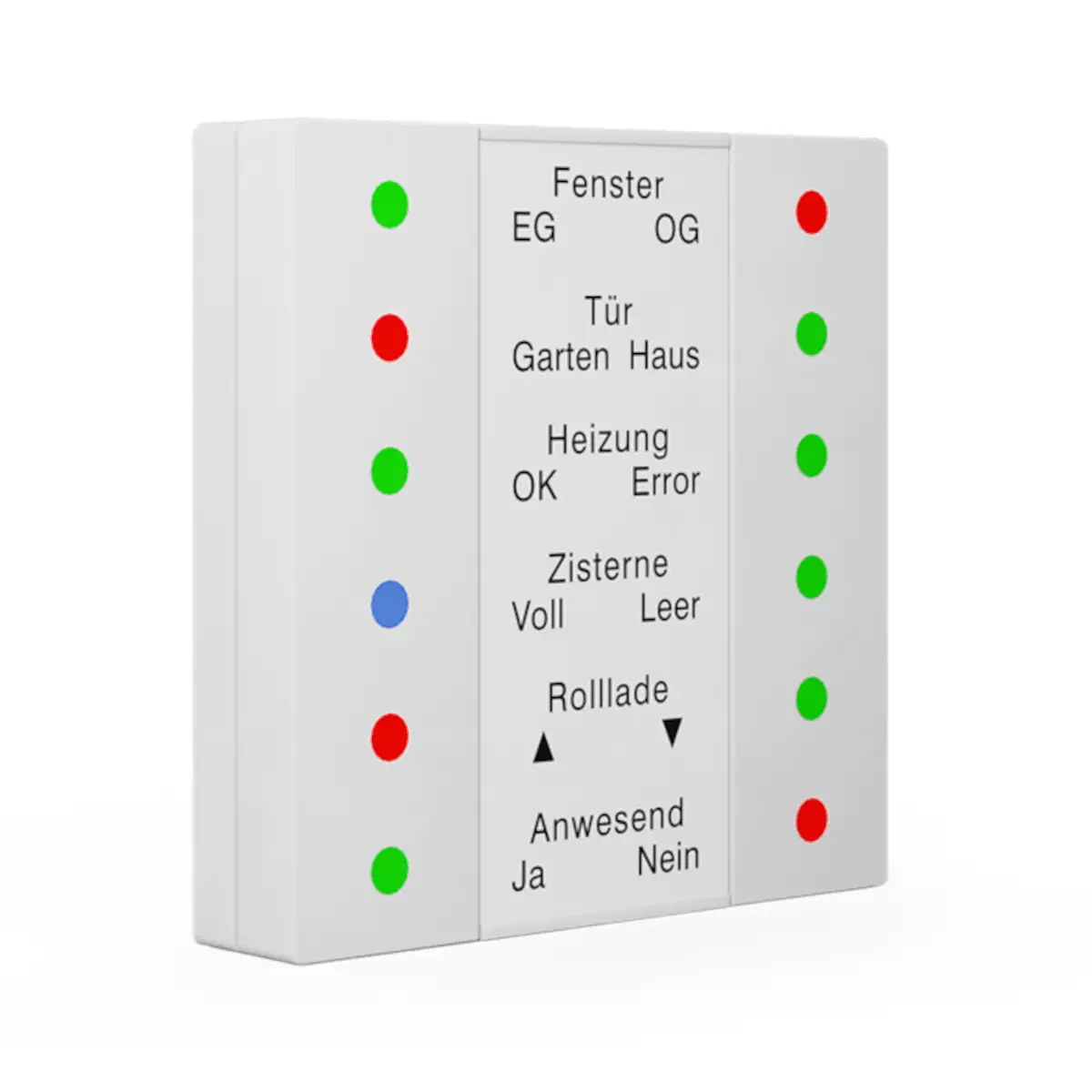

SCN-LED55.01 KNX wskaźnik LED 55, biały (Pure White) połysk

SCN-LED55.01 to podtynkowy wskaźnik LED KNX 12-krotny firmy MDT, przeznaczony do wizualizacji uniwersalnych funkcji logicznych oraz funkcji automatyki budynkowej. Model ten wyposażono w 12 niezależnie przełączanych diod RGB, zintegrowaną jednostkę sprzęgającą magistrali oraz obsługę ETS 3/4/5. Wersja SCN-LED55.01 jest przeznaczona do montażu podtynkowego, pasuje do systemów 55 mm i ma białe, błyszczące wykończenie.

Najważniejsze cechy

• Producent: MDT
• Model: SCN-LED55.01
• Typ: wskaźnik LED KNX, 12-krotny, podtynkowy
• Zastosowanie: wizualizacja funkcji logicznych i funkcji automatyki budynkowej
• Wykonanie: system 55 mm, biały połysk
• 12 niezależnie przełączanych diod RGB
• 3 obiekty dla każdej diody LED
• Obsługa stanów powiązanych z value=0, value=1, 2 obiektami priorytetowymi oraz awarią obiektu
• 8 bloków logicznych z 8 wejściami każdy (8 obiektów)
• 4 moduły do porównywania telegramów
• Regulacja jasności w 2 krokach
• Obiekt dzień/noc
• Wyłączenie lub redukcja jasności
• Obiekt obecność/nieobecność
• Monitorowanie zaniku dla obiektów z funkcją raportowania
• Obiekt z funkcją raportowania (np. nieobecność lub otwarte okno)
• Zintegrowana jednostka sprzęgająca magistrali
• Do stałych instalacji w suchych pomieszczeniach
• W zestawie: pierścień montażowy
• Produkcja: Niemcy, certyfikacja ISO 9001
• Gwarancja: 3 lata

Zastosowanie

SCN-LED55.01 służy do sygnalizacji i prezentacji stanów w instalacjach KNX. Dzięki 12 niezależnym diodom RGB może pełnić funkcję wielopolowego wskaźnika dla różnych sygnałów i komunikatów w systemie automatyki budynkowej.

• sygnalizacja stanów funkcji logicznych,
• wizualizacja funkcji budynkowych,
• wskazywanie stanów obecność / nieobecność,
• obsługa obiektów z funkcją raportowania,
• sygnalizacja awarii obiektu.

Funkcje i działanie

12 niezależnych diod RGB

• Urządzenie posiada 12 niezależnie przełączanych diod RGB.
• Dla każdej diody dostępne są 3 obiekty.
• Każda LED może wizualizować stany związane z value=0, value=1, 2 obiektami priorytetowymi oraz awarią obiektu.

Logika i porównywanie telegramów

• Wskaźnik wyposażono w 8 bloków logicznych, z 8 wejściami każdy.
• Dostępne są również 4 moduły do porównywania telegramów.

Jasność i tryby pracy

• Jasność może być regulowana w 2 krokach.
• Dostępny jest obiekt dzień/noc.
• Możliwe jest wyłączenie lub redukcja jasności.

Raportowanie i nadzór obiektów

• Urządzenie obsługuje obiekt obecność/nieobecność.
• Posiada funkcję monitorowania zaniku dla obiektów z funkcją raportowania.
• Obsługiwany jest również obiekt z funkcją raportowania, np. dla informacji o nieobecności lub otwartym oknie.

Kompatybilność z systemami 55 mm

Model SCN-LED55.01 pasuje do systemów / serii 55 mm:

• GIRA: Standard 55, E2, Event, Esprit
• BERKER: S1, B3, B7
• JUNG: A 500, A PLUS, A CREATION, AS 500, A550, A FLOW
• MERTEN: 1M, M-Smart, M-Plan, M-Pure

Podłączenie i integracja z KNX

• Interfejs KNX: TP-256
• Zasilanie: magistrala KNX
• Oprogramowanie aplikacyjne: ETS 3/4/5
• Zacisk magistrali KNX: przewód jednodrutowy 0,8 mm O
• Zintegrowana jednostka sprzęgająca magistrali

Dane techniczne

• Specyfikacja interfejsu KNX: TP-256
• Oprogramowanie: ETS 3/4/5
• Zasilanie: KNX Bus
• Pobór mocy z magistrali KNX: typ. < 0,3 W
• Dopuszczalny przewód na zacisku KNX: 0,8 mm O, jednodrutowy
• Zakres temperatury pracy: 0 do +45°C
• Stopień ochrony: IP20
• Wymiary (szer. x wys. x gł.): 41 x 41 x 41 mm

Montaż

• Montaż podtynkowy
• Do stałych instalacji w suchych pomieszczeniach
• W komplecie: pierścień montażowy
• Przeznaczony do systemów 55 mm

Podsumowanie

MDT SCN-LED55.01 to podtynkowy wskaźnik LED KNX z 12 niezależnymi diodami RGB, przeznaczony do wizualizacji stanów i funkcji w instalacjach automatyki budynkowej. Obsługa 3 obiektów na każdą LED, bloków logicznych, porównywania telegramów, regulacji jasności oraz kompatybilność z popularnymi systemami 55 mm sprawiają, że jest to funkcjonalne rozwiązanie do instalacji KNX w suchych pomieszczeniach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do systemu KNX i zasilania magistralnego KNX 30 V DC SELV, w zakresie 21…31 V DC SELV.
• Montaż urządzenia wyłącznie jako instalacja podtynkowa (UP Montage), zgodnie z dokumentacją producenta oraz właściwym sposobem podłączenia magistrali KNX.
• Podłączenie należy wykonywać wyłącznie za pomocą złącza KNX (KNX Steckklemme) i przewodów o średnicy 0,6…0,8 mm, jednodrutowych.
• Urządzenie należy użytkować wyłącznie w warunkach wewnętrznych odpowiadających stopniowi ochrony IP20. Produkt nie jest przeznaczony do kontaktu z wodą ani do stosowania w miejscach narażonych na zalanie.
• Dopuszczalna temperatura pracy wynosi od 0 do 45°C. Przechowywać w temperaturze od -20 do +55°C.
• Dopuszczalna wilgotność powietrza: poniżej 95%. Kondensacja pary wodnej jest niedopuszczalna.
• Urządzenie należy montować wyłącznie w sposób zgodny z przeznaczeniem i dokumentacją producenta. Nieprawidłowe podłączenie lub zastosowanie poza systemem KNX może spowodować nieprawidłowe działanie produktu.
• Produkt wyposażony jest w zintegrowany sprzęgacz magistralny. Należy zachować zgodność z wymaganiami instalacji KNX oraz parametryzować urządzenie wyłącznie przy użyciu kompatybilnego oprogramowania ETS (od ETS 3).
• Urządzenie nie jest przeznaczone do pracy w warunkach, w których występuje skraplanie wilgoci, nadmierne zapylenie lub oddziaływanie czynników atmosferycznych.

Pliki do pobrania:
SCN-LED55.01 Karta katalogowa
