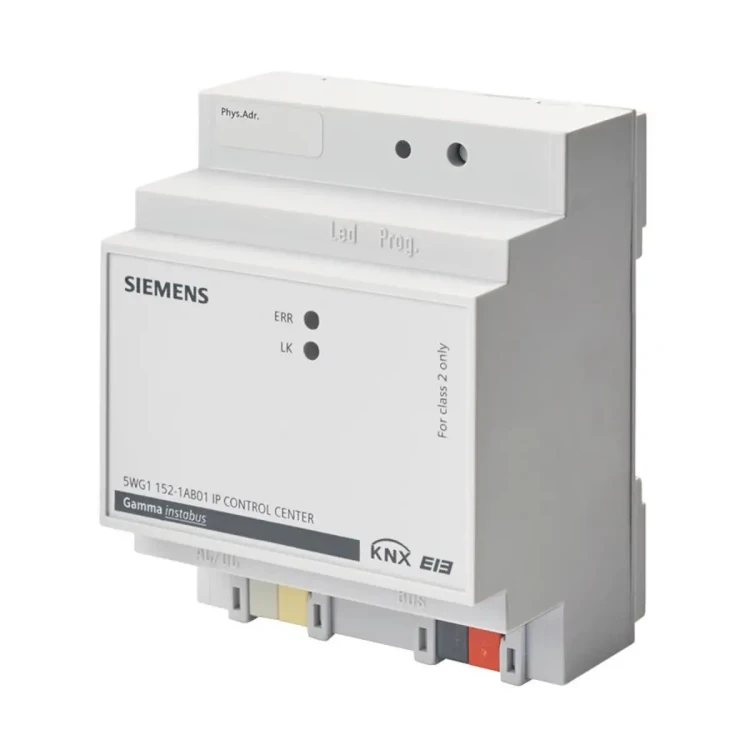

5WG1152-1AB01 N 152/01 IP Control Center - moduł wizualizacyjny na urządzenia przenośne i PC, logika, kontrola urządzeń trzecich

N 152/01 (5WG1152-1AB01) to IP Control Center z rodziny GAMMA instabus firmy Siemens, przeznaczony do montażu na szynie DIN. Urządzenie łączy w jednej obudowie zintegrowany serwer WWW do obsługi i monitorowania instalacji KNX oraz funkcję KNXnet/IP tunnelling do komunikacji pomiędzy urządzeniami KNX a komputerami i systemami IP. Wizualizacje i moduły aplikacyjne przygotowywane są w edytorach uruchamianych z poziomu Connection Manager.

Najważniejsze cechy

• Producent: Siemens
• Model: N 152/01
• Kod produktu: 5WG1152-1AB01
• Typ: IP Control Center (serwer WWW + integracja KNX przez IP)
• Montaż: szyna DIN (DIN rail)
• Wbudowany web server: obsługa i podgląd systemów KNX przez standardową przeglądarkę
• Edytory: graficzny web editor (wizualizacje) oraz smart editor (proste wizualizacje na smartfony / panele)
• KNXnet/IP: tunnelling (komunikacja KNX z PC i urządzeniami przetwarzania danych)
• Konfiguracja urządzenia: ETS (definicje typów danych dla obiektów komunikacyjnych i ustawienia sieci)

Moduły aplikacyjne (możliwości)

• Harmonogramy (time switch): do 300 poleceń tygodniowo
• Sceny / zdarzenia: do 5000 scen lub zdarzeń
• Logika (full graphic logic): do 1000 funkcji logicznych
• Alarmy: do 250 różnych komunikatów alarmowych
• E-mail: do 20 kontaktów
• Wykresy (chart): rejestracja i prezentacja do 10 punktów danych na wykresach
• Monitoring (narzędzie serwisowe): analiza do 1000 zdarzeń na magistrali KNX
• Sterowanie urządzeniami IP: do 20 urządzeń IP (np. projektory, routery, audio/wideo, systemy grzewcze) przez komendy TCP/UDP
• Zarządzanie punktami danych: podgląd, zarządzanie, edycja i kategoryzacja dostępnych punktów
• Integracje: moduł sterowania głośnikami SONOS oraz moduł sterowania oświetleniem Philips HUE LED

Komunikacja KNX i obiekty

• Liczba obiektów komunikacyjnych KNX: 250
• Dostępne typy danych obiektów: 1 bit; 1 Byte (0…100%); 1 Byte unsigned; 1 Byte signed; 2 Byte unsigned; 2 Byte signed; 2 Byte float; 4 Byte unsigned; 4 Byte signed; 4 Byte float; 14 Byte text
• Łączenie adresów grupowych z wizualizacją: dodatkowo do 1000 adresów grupowych może być powiązanych bezpośrednio z komponentami wizualizacji

Sieć IP i ustawienia serwera WWW

• Ethernet: 100 Mbit/s
• Adres IP: przydział przez ETS (adres stały) lub automatycznie przez DHCP
• Brama (gateway/router): możliwa do zdefiniowania przy konfiguracji stałego IP i maski podsieci
• Port web serwera: możliwość ustawienia numeru portu zintegrowanego web serwera
• Ochrona hasłem: osobne hasła dla stron podglądu i dla web editora
• Synchronizacja czasu: tryb time master (synchronizacja z serwerem czasu przez IP) lub time slave (synchronizacja telegramami KNX)
• Parametr odczytu po restarcie: opcja wysłania aktualizacji wartości obiektów po restarcie / bus reset
• Ustawienie fabryczne IP: 192.168.1.133

Zasilanie i złącza

• Napięcie magistrali: zasilanie z linii KNX (bus voltage)
• Napięcie pracy (zasilanie pomocnicze): z zewnętrznego zasilacza SELV AC/DC 24 V (nominalnie)
• Dopuszczalny zakres wejściowy: 12…24 V AC/DC (tylko dla class 2)
• Pobór mocy: maks. 1,2 W przy 24 V DC
• Złącze KNX: zacisk magistralny (czarno-czerwony), bezśrubowy; przewód jednodrutowy Ø 0,6…0,8 mm; odizolowanie 5 mm
• Złącze zasilania 24 V: zacisk (żółto-biały), bezśrubowy; przewód jednodrutowy Ø 0,6…0,8 mm; odizolowanie 5 mm
• LAN: gniazdo RJ45 (Ethernet 100 Mbps)

Elementy obsługi i sygnalizacja

• Przycisk: 1 przycisk programowania (learning button) – przełączanie między trybem normalnym a adresowania
• LED ERR (czerwona): sygnalizacja stanu błędu
• LED LK (żółta): gotowość / aktywność Ethernet oraz komunikacja
• LED programowania KNX (czerwona): wskazuje tryb normalny / adresowania
• Uwaga montażowa: złącza oraz elementy potrzebne do uruchomienia KNX (przycisk i LED programowania) są dostępne w rozdzielnicy po zdjęciu pokrywy

Dane techniczne

• Stopień ochrony: IP20
• Stopień zanieczyszczenia: 2
• Klasa ochronności: III (IEC 1140)
• Kategoria przepięciowa: III
• Magistrala: SELV DC 24 V
• EMC: zgodność z EN 50428:2005 + A1:2007 + A2:2009 oraz EN 61000-6-2:2005, EN 61000-6-3:2007 + A1:2011
• Warunki klimatyczne: EN 60721-3-3 klasa 3k5
• Temperatura pracy: -5…+45°C
• Temperatura składowania: -25…+70°C
• Wilgotność względna (bez kondensacji): 5…93%
• Wymiary: urządzenie na szynę DIN; szerokość 4 SU (1 SU = 18 mm); wysokość 55 mm
• Masa: ok. 150 g
• Obciążenie ogniowe: ok. 3.300 kJ
• Niezawodność: failure rate 795 fit wg SN29500
• Oznaczenia: KNX EIB, CE

Montaż i okablowanie

• Urządzenie przeznaczone jest do stałej instalacji wewnętrznej w suchych pomieszczeniach – w rozdzielnicach lub małych obudowach – na szynie DIN EN 60715-TH35-7.5.
• Montaż: zatrzasnąć na szynie DIN, podłączyć zasilanie AC/DC 24 V (zacisk żółto-biały), podłączyć magistralę KNX (zacisk czarno-czerwony) oraz wpiąć przewód Ethernet do RJ45.
• Połączenie z siecią jest zestawione, gdy LK (żółta LED) świeci światłem ciągłym.

Bezpieczeństwo (zalecenia producenta)

• Urządzenie należy eksploatować wyłącznie w bezpiecznym środowisku (intranet lub VPN) z dostępem tylko dla użytkowników upoważnionych.
• Nie należy podłączać urządzenia bezpośrednio do Internetu (w szczególności dotyczy to portów 80, 137, 138 i 3671).
• Konfigurację przez Connection Manager oraz konfigurację KNX przez ETS i KNXnet/IP wykonywać wyłącznie w bezpiecznym środowisku – nigdy przez Internet.
• Jeśli aktywowane jest https, port 443 może być podłączony do Internetu przez port forwarding.
• Z powodów bezpieczeństwa nie należy aktywować http communication (HTTP connection status).
• Po uruchomieniu zalecana jest zmiana haseł; przy zmianie właściciela należy zmienić także hasło SMTP.

Podsumowanie

Siemens N 152/01 (5WG1152-1AB01) to zaawansowane centrum IP dla instalacji KNX, łączące wizualizację w przeglądarce, rozbudowane moduły automatyki (harmonogramy, sceny, logika, alarmy, e-mail, wykresy i monitoring) oraz komunikację KNXnet/IP tunnelling. Dzięki konfiguracji w ETS, obsłudze DHCP lub stałego IP oraz interfejsowi Ethernet 100 Mbit/s urządzenie sprawdza się jako centralny punkt sterowania i nadzoru dla systemów KNX w budynkach.
