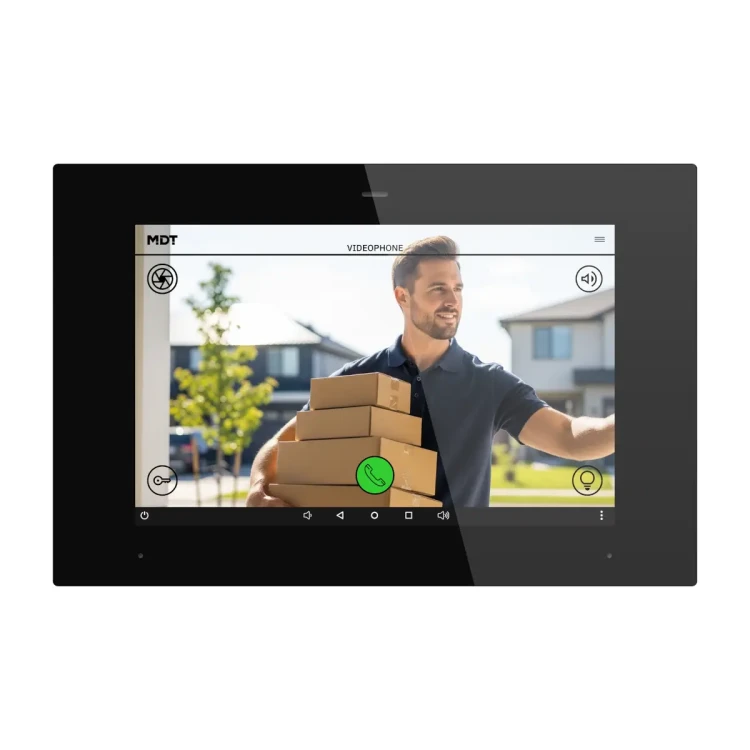

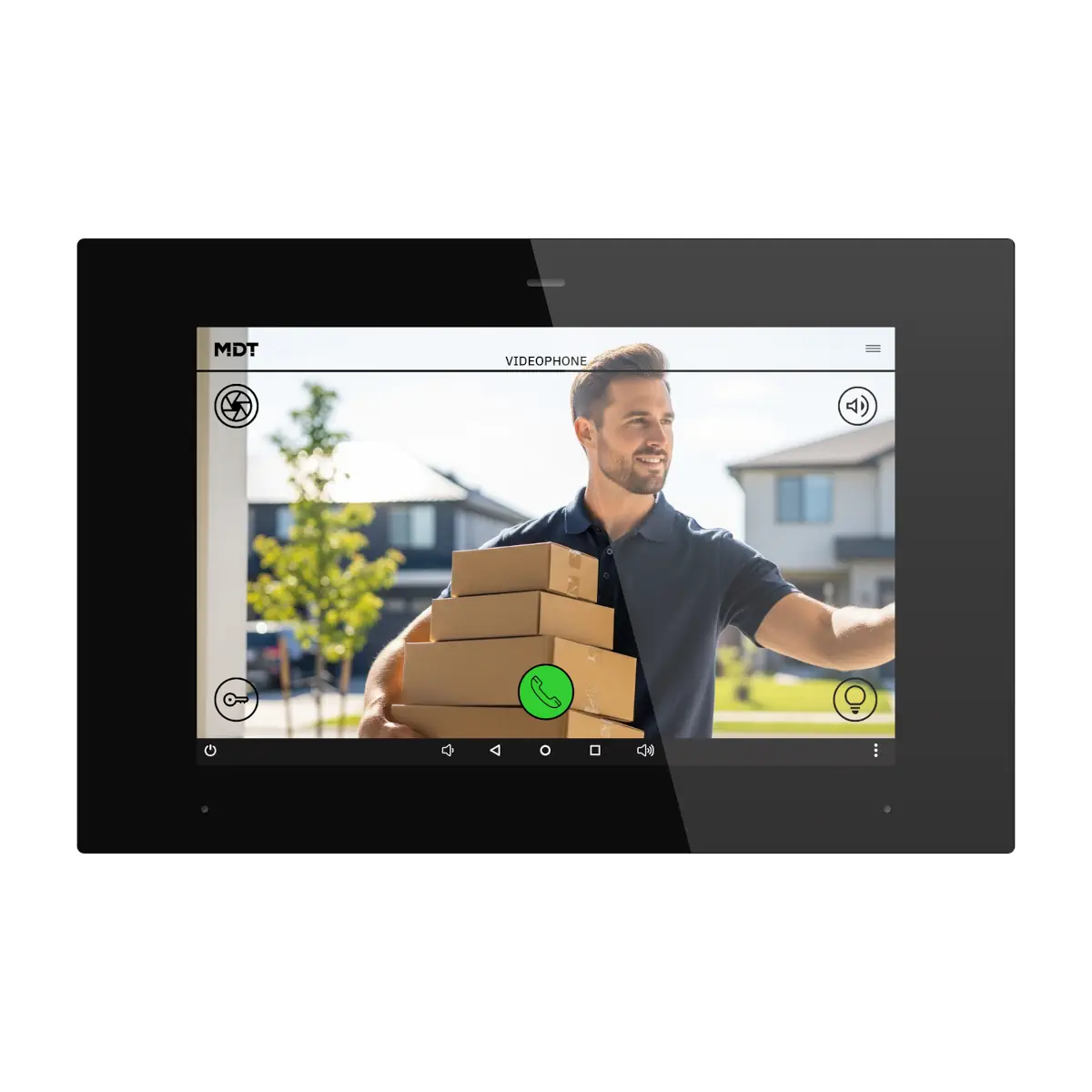

VC-08P82.01S KNX panel dotykowy VisuControl Plus, wyświetlacz 20,3 cm / 8", z funkcją Secure

VC-08P82.01S to panel dotykowy KNX VisuControl Plus z ekranem 8 cali / 20,3 cm i obsługą KNX Data Secure, przeznaczony do wizualizacji aktualnego stanu budynku oraz interaktywnego sterowania funkcjami instalacji. Wyposażono go w wysokorozdzielczy, pojemnościowy szklany wyświetlacz dotykowy 1280 x 800 pikseli, głośnik i mikrofon do funkcji komunikacji drzwiowej SIP, czujnik jasności i zbliżeniowy oraz zintegrowany sprzęgacz magistralny. Panel umożliwia wizualizację do 500 elementów, integrację kamer IP, zdalny dostęp przez aplikację MDT VisuControlPlus oraz realizację harmonogramów, scen, funkcji logicznych i symulacji obecności.

Najważniejsze cechy

• Model: VC-08P82.01S
• Typ: panel dotykowy KNX do wizualizacji i sterowania funkcjami budynkowymi
• Seria: VisuControl Plus
• Wyświetlacz: 8 cali / 20,3 cm, pojemnościowy, szklany
• Rozdzielczość: 1280 x 800 pikseli
• Bezpieczeństwo komunikacji: KNX Data Secure
• Liczba elementów wizualizacji: do 500
• Obsługiwane funkcje: oświetlenie, osłony, temperatura pomieszczenia, statusy, sceny, multimedia, dane pogodowe i inne funkcje budynkowe
• Audio: wbudowany głośnik i mikrofon do funkcji komunikacji drzwiowej SIP
• Wymaganie dla komunikacji SIP: serwer VoIP
• Harmonogramy: funkcja przełączania dziennego, tygodniowego i astronomicznego
• Kanały czasowe: 125 kanałów, każdy z 10 czasami przełączeń
• Powiadomienia: alarmy, ostrzeżenia i informacje w formie tekstowej oraz dźwiękowej
• Integracja wideo: obsługa kamer IP
• Dostęp zdalny: aplikacja MDT VisuControlPlus dla Android, iOS i Windows
• Cyfrowe I/O: do przycisku dzwonka i sygnalizacji
• Czujniki: jasności i zbliżeniowy
• Zarządzanie użytkownikami: kody PIN dla maksymalnie 10 użytkowników
• Ułatwienia obsługi: strona zakładek dla często używanych funkcji
• Sterowanie centralne: automatyczne polecenia centralne dla pomieszczeń (oświetlenie / osłony / multimedia)
• Dodatkowe funkcje: połączenie z chmurą, kopia zapasowa i odtwarzanie przez USB, funkcja czyszczenia wyświetlacza, funkcje logiczne, sceny, symulacja obecności
• Sprzęgacz magistralny: zintegrowany
• Montaż: adapter do standardowej puszki instalacyjnej, montaż poziomy lub pionowy
• Wymiary (wys. x szer. x gł.): 153 x 233 x 16 mm
• Gwarancja: 3 lata

Zastosowanie

Panel VC-08P82.01S przeznaczony jest do centralnej wizualizacji bieżącego stanu budynku oraz wygodnej obsługi funkcji KNX z poziomu jednego ekranu dotykowego. Sprawdza się wszędzie tam, gdzie potrzebna jest czytelna i interaktywna kontrola instalacji budynkowej.

• sterowanie oświetleniem,
• obsługa osłon,
• kontrola temperatury pomieszczeń,
• podgląd statusów,
• wywoływanie scen,
• obsługa funkcji multimedialnych,
• prezentacja danych pogodowych,
• funkcje komunikacji drzwiowej SIP,
• podgląd z kamer IP.

Funkcje i działanie

Wizualizacja i obsługa

• Panel oferuje interaktywną wizualizację i sterowanie funkcjami budynkowymi na ekranie 8”.
• Na ekranie można przedstawić do 500 elementów wizualizacji.
• Strona zakładek umożliwia szybki dostęp do najczęściej używanych funkcji.
• Automatyczne polecenia centralne dla pomieszczeń wspierają wspólne sterowanie oświetleniem, osłonami i multimediami.

Harmonogramy, logika i automatyzacja

• Dostępne są funkcje przełączania dziennego, tygodniowego i astronomicznego.
• Do dyspozycji jest 125 kanałów, a każdy kanał obsługuje 10 czasów przełączeń.
• Panel obsługuje funkcje logiczne, sceny oraz symulację obecności.

Komunikacja, powiadomienia i multimedia

• Wbudowany głośnik i mikrofon umożliwiają realizację funkcji komunikacji drzwiowej SIP.
• Do korzystania z funkcji SIP wymagany jest serwer VoIP.
• Panel może przekazywać powiadomienia o alarmach, ostrzeżeniach i informacjach w formie tekstu i dźwięku.
• Możliwa jest integracja kamer IP.
• Cyfrowe I/O pozwala na współpracę z przyciskiem dzwonka i sygnalizacją.

Dostęp i użytkownicy

• Zdalny dostęp realizowany jest przez aplikację MDT VisuControlPlus na platformy Android, iOS i Windows.
• Panel oferuje zarządzanie użytkownikami z kodami PIN dla maksymalnie 10 użytkowników.
• Czujnik jasności i czujnik zbliżeniowy wspierają codzienną obsługę panelu.
• Dostępna jest funkcja czyszczenia wyświetlacza, ułatwiająca jego konserwację.

Integracja i bezpieczeństwo

• KNX Data Secure zapewnia bezpieczną komunikację w instalacji KNX.
• Panel ma zintegrowany sprzęgacz magistralny.
• Obsługiwane jest połączenie z chmurą.
• Kopia zapasowa i odtwarzanie przez USB ułatwiają zabezpieczenie i przywracanie danych.

Dane techniczne

• Model: VC-08P82.01S
• Typ urządzenia: panel dotykowy KNX
• Seria: VisuControl Plus
• Przekątna wyświetlacza: 8 cali / 20,3 cm
• Rodzaj wyświetlacza: wysokorozdzielczy, pojemnościowy, szklany ekran dotykowy
• Rozdzielczość: 1280 x 800 pikseli
• Bezpieczeństwo: KNX Data Secure
• Liczba elementów wizualizacji: do 500
• Audio: głośnik i mikrofon
• Komunikacja drzwiowa: SIP, wymaga serwera VoIP
• Integracja kamer: IP
• Aplikacja zdalna: MDT VisuControlPlus (Android / iOS / Windows)
• Cyfrowe I/O: do przycisku dzwonka i sygnalizacji
• Czujniki: jasności i zbliżeniowy
• Sprzęgacz magistralny: zintegrowany
• Montaż: poziomy lub pionowy, z adapterem do standardowej puszki instalacyjnej
• Wymiary (wys. x szer. x gł.): 153 x 233 x 16 mm
• Gwarancja: 3 lata

Montaż

• Panel dostarczany jest z adapterem montażowym do standardowej puszki instalacyjnej.
• Możliwy jest montaż poziomy lub pionowy.
• Zintegrowany sprzęgacz magistralny stanowi część urządzenia.

Podsumowanie

VC-08P82.01S to zaawansowany panel dotykowy KNX z ekranem 8”, przeznaczony do nowoczesnej wizualizacji i sterowania funkcjami budynku. Wysoka rozdzielczość 1280 x 800, obsługa KNX Data Secure, integracja kamer IP, funkcje SIP, rozbudowane harmonogramy, zdalny dostęp przez aplikację oraz możliwość wizualizacji do 500 elementów sprawiają, że model ten jest wszechstronnym rozwiązaniem do centralnej obsługi instalacji KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: KNX Touch Panel VisuControl Plus VC-08P82.01S.
• Urządzenie jest przeznaczone do montażu podtynkowego (UP) z użyciem adaptera montażowego, w standardowej puszce instalacyjnej.
• Dopuszczalna pozycja montażu: pozioma lub pionowa.
• Stopień ochrony IP20 – produkt przeznaczony do stosowania wyłącznie wewnątrz pomieszczeń, w miejscach suchych.
• Nie narażać urządzenia na kondensację wilgoci. Dopuszczalna wilgotność powietrza podczas pracy: 5–80%, bez skraplania.
• Użytkować wyłącznie w zakresie temperatury otoczenia od 0 do 30°C. Przechowywać w temperaturze od -20 do +70°C.
• Zasilanie urządzenia wyłącznie napięciem 12–32 V DC, zgodnie z dokumentacją producenta.
• Magistrala KNX: napięcie znamionowe 30 V DC SELV, dopuszczalny zakres 21–31 V DC SELV.
• Nie przekraczać maksymalnego poboru mocy urządzenia: < 16 W.
• Podłączenia wykonywać wyłącznie do przewidzianych złączy: RJ45, USB 2.0, USB OTG, KNX, 4-polowe złącze śrubowe I/O oraz 2-polowe złącze śrubowe DC-in.
• Dla zacisków śrubowych stosować przewody o przekroju 0,5–1,5 mm². Dla przyłącza KNX stosować przewód jednodrutowy o średnicy 0,6–0,8 mm.
• Urządzenie posiada szklany, pojemnościowy ekran dotykowy – należy chronić powierzchnię wyświetlacza przed uderzeniami i uszkodzeniami mechanicznymi.
