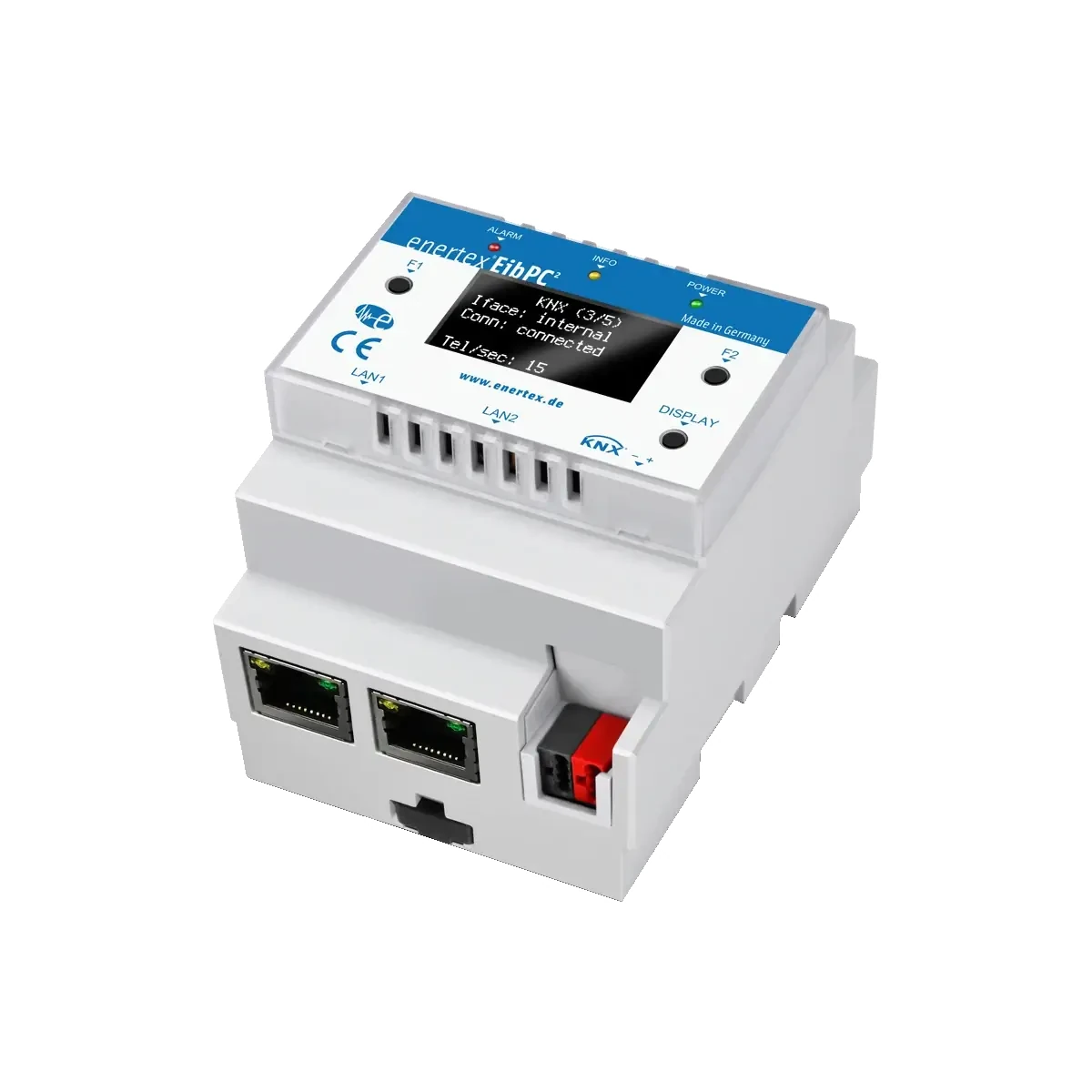

Enertex® EibPC² z opcją NP – Maszyna logiczna i wizualizacja dla magistrali KNX

Enertex® EibPC² inkl. Option NP to zaawansowana maszyna logiki i wizualizacji dla magistrali KNX, przeznaczona do montażu na szynie DIN (4 SU). Urządzenie jest zasilane bezpośrednio z KNX (bus-powered) – nie wymaga dodatkowego zasilacza – a dzięki zintegrowanemu interfejsowi IP może pełnić także rolę KNX IP Interface do programowania urządzeń w ETS. Model wyposażono m.in. w procesor ARM, 8 GB pamięci flash, wyświetlacz OLED oraz 2-portowy switch Ethernet (2 × RJ45), co czyni go centralnym elementem automatyki budynkowej KNX z logiką, harmonogramami i wizualizacją WWW.

Najważniejsze cechy

• Producent: Enertex
• Model / kod produktu: Enertex® EibPC² inkl. Option NP
• Typ: logic machine i wizualizacja dla KNX
• Montaż: szyna DIN, 4 SU
• Zasilanie: z magistrali KNX (bez dodatkowego zasilacza)
• Pobór mocy: 1,8 W (typowe obciążenie)
• Procesor: ARM (zastosowania przemysłowe)
• Pamięć: 8 GB flash
• Wyświetlacz: OLED (parametry urządzenia, np. adres IP)
• Interfejs KNX: zintegrowany KNX TP
• Sieć: zintegrowany switch Ethernet, 2 × RJ45
• Bezpieczeństwo: KNX Data Secure – szyfrowana komunikacja grupowa z innymi urządzeniami KNX Secure
• Skala projektu: do 65 000 obiektów

Zastosowanie

Enertex® EibPC² inkl. Option NP jest przeznaczony jako centralny kontroler KNX do realizacji logiki, scen i wizualizacji w budynkach mieszkalnych i komercyjnych. Umożliwia m.in. wdrażanie typowych funkcji automatyki, takich jak ogrzewanie i chłodzenie, żaluzje/rolety oraz sterowanie oświetleniem – z poziomu przeglądarki oraz logiki pracującej lokalnie na urządzeniu.

Funkcje KNX i automatyki

• KNX Data Secure: szyfrowana komunikacja grupowa z urządzeniami KNX Secure.
• Duża liczba obiektów: obsługa do 65 000 obiektów.
• Funkcje sterowania: sceny, timery, harmonogramy (schedules), maszyna logiki, symulacja obecności.
• Rejestracja telegramów: długoterminowe nagrywanie telegramów KNX.
• Eksport telegramów: możliwość eksportu telegramów na serwer FTP.
• KNX IP Interface: programowanie innych urządzeń w ETS.

Wizualizacja i funkcje sieciowe

• Responsywna wizualizacja WWW: dostęp przez http oraz https.
• DoorBird: obsługa dzwonka, kamery i interkomu w wizualizacji.
• RTSP: podgląd strumieni wideo z kamer IP wielu producentów.
• Modbus TCP: tryb Master i Slave (np. falownik PV, magazyny energii).
• Integracje HTTP(S) / REST: prosta integracja Web-API.
• MQTT: Broker i Client do integracji urządzeń IoT (np. Shelly).
• KEBA: sterowanie ładowarką EV, w tym ładowanie z nadwyżek PV.
• Pogoda online: prognoza pogody online.
• OpenVPN: serwer OpenVPN.
• Powiadomienia: TCP/UDP, e-mail oraz Telegram.

Konfiguracja – Enertex® EibStudio

• Darmowe narzędzie konfiguracyjne dla Windows, Linux, macOS.
• Edytor wizualny do tworzenia logiki i wizualizacji.
• Debugger oraz monitor grupowy.
• Programowanie kodem: ponad 1200 gotowych makr do typowych zadań (np. ogrzewanie i chłodzenie, osłony, oświetlenie).
• Import projektów: możliwość importu projektów utworzonych w Enertex® EibPC.

Dane techniczne

• Montaż: szyna DIN, 4 SU
• Procesor: ARM (zastosowania przemysłowe)
• Pamięć masowa: 8 GB flash
• Wyświetlacz: OLED
• Interfejs KNX: zintegrowany KNX TP
• Zasilanie: z magistrali KNX (bus-powered)
• Pobór mocy: 1,8 W (typowe obciążenie)
• Ethernet: zintegrowany switch, 2 × RJ45
• Wizualizacja: http / https

Montaż

• Urządzenie jest przeznaczone do montażu na szynie DIN i zajmuje 4 SU.
• Dzięki zasilaniu z magistrali KNX nie ma potrzeby stosowania dodatkowego zasilacza.

Podsumowanie

Enertex® EibPC² inkl. Option NP to wydajny, zasilany z KNX kontroler do logiki, harmonogramów, scen i wizualizacji z wbudowanym KNX TP oraz interfejsem IP. Obsługa KNX Data Secure, rozbudowane możliwości integracji (m.in. Modbus TCP, REST, MQTT, RTSP, DoorBird) oraz bezpłatne środowisko Enertex® EibStudio czynią go kompletną platformą do realizacji nowoczesnych projektów automatyki budynkowej KNX.

Pliki do pobrania:
Enertex 1159-01 Instrukcja obsługi

Certyfikaty i ostrzeżenia bezpieczeństwa

• Montaż i instalację urządzenia mogą wykonywać wyłącznie upoważnieni elektrycy.
• Podłączanie do interfejsów KNX wymaga specjalistycznej wiedzy nabytej podczas szkoleń KNX.
• Należy bezwzględnie przestrzegać instrukcji producenta. Nieprzestrzeganie zaleceń z dokumentacji może spowodować uszkodzenie urządzenia, pożar lub inne zagrożenia.
• Instrukcja stanowi część produktu i powinna pozostać u użytkownika końcowego.
• Urządzenie nie może być stosowane w zastosowaniach o podwyższonym ryzyku, w których awaria, błąd działania lub błąd funkcji czasowych mogłyby spowodować zagrożenie.
• Urządzenie jest zasilane bezpośrednio z magistrali KNX. Wymagane napięcie zasilania wynosi 27–30 V. Przed instalacją należy sprawdzić poprawność napięcia zasilania.
• Zasilacz KNX musi zapewniać co najmniej 3,2 W mocy wyjściowej (110 mA przy napięciu magistrali 29 V).
• Jeżeli wewnętrzny interfejs KNX nie jest używany, należy stosować odpowiedni standardowy zasilacz zgodnie z dokumentacją producenta.
• Podłączenie urządzenia należy wykonywać zgodnie z przewidzianymi interfejsami LAN1, LAN2 oraz KNX i zgodnie ze schematem instalacyjnym producenta.
• Porty LAN1 i LAN2 są połączone wewnętrznym przełącznikiem, który działa dopiero po uruchomieniu urządzenia. Podczas restartu połączenie między LAN1 i LAN2 jest przerywane, co należy uwzględnić przy projektowaniu instalacji.
• Podczas aktualizacji firmware nie wolno przerywać zasilania urządzenia. Przerwanie zasilania w trakcie aktualizacji może doprowadzić do nieprawidłowego działania urządzenia.
• W przypadku nieprawidłowego zachowania po rozpoczęciu aktualizacji należy odczekać co najmniej 20 minut przed wymuszeniem restartu przez odłączenie zasilania.
• Przywrócenie ustawień fabrycznych usuwa lub resetuje m.in. konfigurację sieci, program użytkownika, ustawienia VPN, użytkowników HTTPS, sceny, bufory czasu, zmienne oraz pliki webserwera. Przed wykonaniem resetu należy zabezpieczyć wymagane dane.
• Nieautoryzowane zmiany i modyfikacje urządzenia powodują utratę gwarancji.
• Producent nie ponosi odpowiedzialności za szkody wynikające z niewłaściwego użytkowania, błędnego podłączenia lub użycia niezgodnego z przeznaczeniem.
• Przy konfiguracji dostępu zdalnego, HTTPS, VPN, FTP, poczty e-mail oraz funkcji sieciowych należy stosować ustawienia zgodne z dokumentacją producenta i zachować szczególną ostrożność w zakresie bezpieczeństwa dostępu.
• Hasła dostępu do stron wizualizacji oraz użytkowników należy konfigurować zgodnie z dokumentacją. Nieprawidłowa konfiguracja dostępu zdalnego może skutkować nieuprawnionym dostępem do systemu.
• Nieprawidłowy lub błędny kod HTML używany w elementach wizualizacji weboutput może zakłócić układ strony i działanie wizualizacji.
