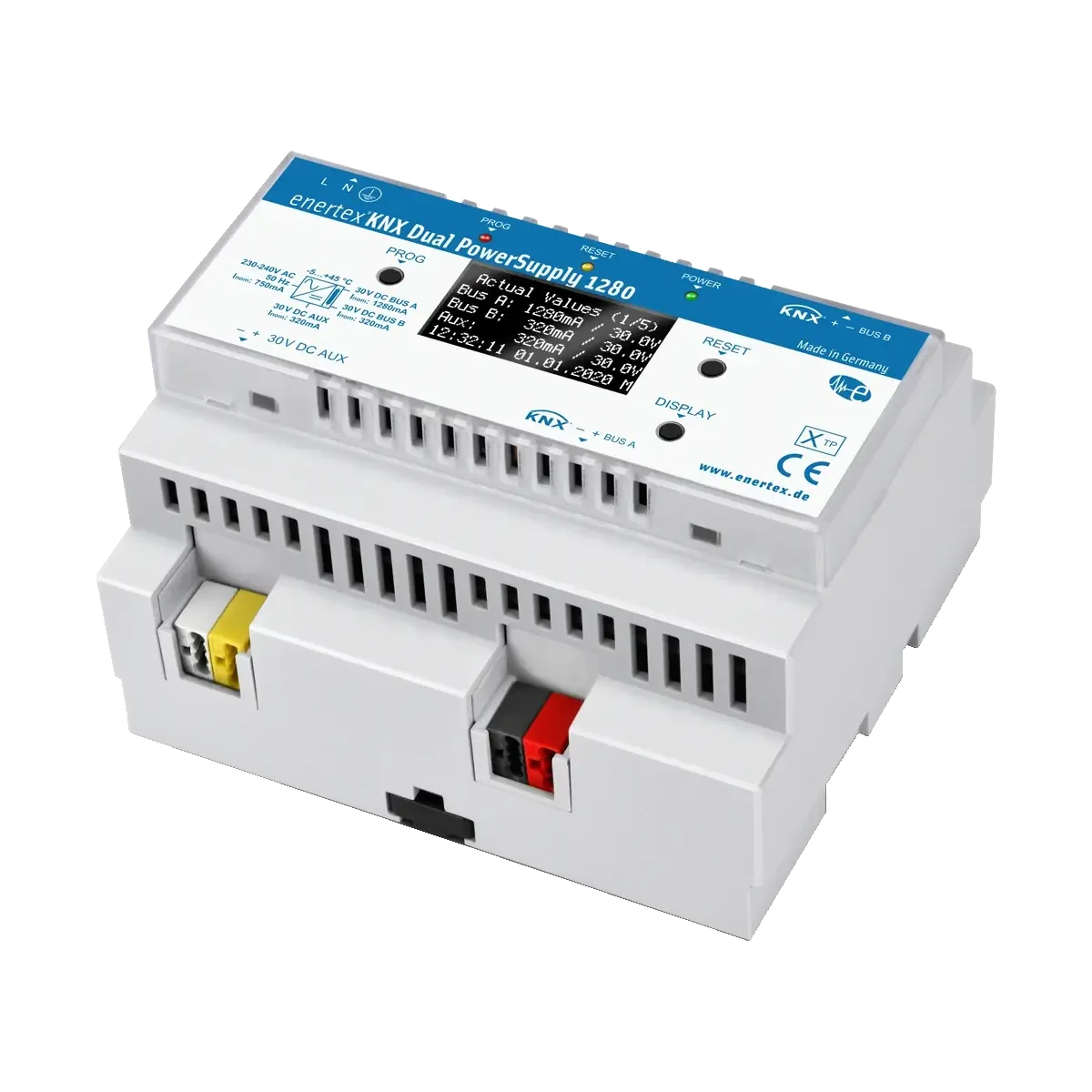

Enertex® KNX Dual PowerSupply 1280

Enertex® KNX Dual PowerSupply 1280 to zaawansowany, 2‑w‑1 zasilacz KNX do montażu na szynie DIN (6 SU), przeznaczony do jednoczesnego zasilania dwóch linii KNX. Urządzenie udostępnia dwa niezależne wyjścia magistralowe z zintegrowanymi dławikami KNX (linia główna 1280 mA oraz linia wtórna 320 mA) oraz dodatkowe, trzecie wyjście pomocnicze 30 V bez dławika o prądzie 320 mA z 100% zdolnością przeciążeniową. Wbudowane pomiary i funkcje KNX (m.in. liczniki energii, zegar, timery, limity i komunikaty) czynią z niego nie tylko zasilacz, ale również element diagnostyki i automatyzacji w instalacji KNX.

Najważniejsze cechy

• Model: Enertex® KNX Dual PowerSupply 1280
• Typ: zasilacz KNX 2‑w‑1 do zasilania dwóch linii KNX
• Montaż: szyna DIN, 6 SU
• Wyjście KNX (linia główna): 1280 mA z zintegrowanym dławikiem KNX
• Wyjście KNX (linia wtórna): 320 mA z zintegrowanym dławikiem KNX
• Dodatkowe wyjście pomocnicze: 30 V (bez dławika), 320 mA, 100% overload capability
• Zabezpieczenia: oddzielne ograniczenie zwarciowe i nadprądowe dla każdego wyjścia
• Niezależność wyjść: zwarcie jednego wyjścia nie wpływa na pozostałe
• Sprawność: > 90% przy obciążeniu nominalnym (sprawność przed dławikiem)
• Wyświetlacz: OLED do czytelnej prezentacji danych urządzenia i pomiarów
• KNX: zintegrowana jednostka sprzęgająca magistralę (BCU) z (opcjonalną) komunikacją KNX Data Secure

Zastosowanie

Zasilacz Enertex® KNX Dual PowerSupply 1280 jest przeznaczony do instalacji KNX, w których wymagane jest:

• zasilanie dwóch niezależnych linii KNX z jednego urządzenia,
• wysoki prąd zasilania dla linii głównej (1280 mA) przy jednoczesnym zasilaniu linii wtórnej (320 mA),
• dodatkowe, stabilne wyjście 30 V pomocnicze (bez dławika) dla odbiorników wymagających napięcia pomocniczego,
• diagnostyka i monitoring parametrów zasilania oraz obciążenia magistrali bezpośrednio w systemie KNX.

Wyjścia i separacja zabezpieczeń

• Dwie linie KNX z wbudowanymi dławikami (oddzielnie dla linii głównej i wtórnej).
• Trzecie wyjście 30 V (bez dławika) o prądzie 320 mA i 100% zdolności przeciążeniowej.
• Oddzielne ograniczenie zwarciowe i nadprądowe dla każdego wyjścia.
• Zwarcie lub przeciążenie jednego wyjścia nie powoduje wpływu na pozostałe wyjścia.

Pomiary, diagnostyka i obiekty grupowe KNX

Urządzenie udostępnia na magistrali KNX (poprzez obiekty grupowe) pomiary i informacje diagnostyczne obejmujące:

• napięcia, prądy i moc,
• obciążenie telegramami (telegram bus load),
• zaniki napięcia magistrali (bus voltage failures),
• temperaturę wewnętrzną urządzenia.

• Telegram KNX przy przekroczeniu lub spadku poniżej sparametryzowanych wartości granicznych.
• Licznik energii do pomiaru zużycia energii (energy consumption) prezentowany na magistrali KNX.
• Konfigurowalne komunikaty tekstowe C14 dotyczące statusu magistrali (bus status).

Wyświetlacz OLED i prezentacja danych

• OLED zapewnia czytelny podgląd kluczowych danych pomiarowych i informacji o urządzeniu.
• Prezentacja bieżących wartości wraz z czasem i datą.

Zegar KNX i funkcje czasowe

• Zintegrowany zegar KNX, buforowany na wypadek zaniku zasilania (rezerwa ok. 36 godzin).
• 16 rozbudowanych programatorów czasowych (time switches), każdy z:
  • 4 czasami przełączeń,
  • 4 adresami grupowymi,
  • rozszerzonymi funkcjami logiki,
  • kalendarzem świąt,
  • funkcją astro.

Funkcje serwisowe: zdalny reset linii

• Oddzielna funkcja zdalnego resetu (remote reset) dla obu linii KNX.
• Reset magistrali wyzwalany jest adresem grupowym (bus reset via group address) niezależnie dla każdej linii.

Dane techniczne (na podstawie danych wejściowych)

• Wyjście KNX – linia główna: 1280 mA, zintegrowany dławik KNX
• Wyjście KNX – linia wtórna: 320 mA, zintegrowany dławik KNX
• Wyjście pomocnicze: 30 V (bez dławika), 320 mA, 100% overload capability
• Sprawność: > 90% przy obciążeniu nominalnym (przed dławikiem)
• Interfejs systemowy: zintegrowana jednostka sprzęgająca magistralę (BCU), (opcjonalnie) KNX Data Secure
• Montaż: DIN, 6 SU

Podsumowanie

Enertex® KNX Dual PowerSupply 1280 łączy w jednej obudowie zasilanie dwóch linii KNX (1280 mA + 320 mA) z rozbudowanym pakietem funkcji KNX: monitoring parametrów, alarmowanie limitów, licznik energii, komunikaty statusowe, zegar z podtrzymaniem oraz rozbudowane harmonogramy czasowe. Dodatkowe wyjście 30 V (bez dławika) i niezależne zabezpieczenia dla każdego wyjścia zwiększają elastyczność i bezpieczeństwo pracy w instalacjach KNX.

Pliki do pobrania:
Enertex 1173 Instrukcja obsługi
