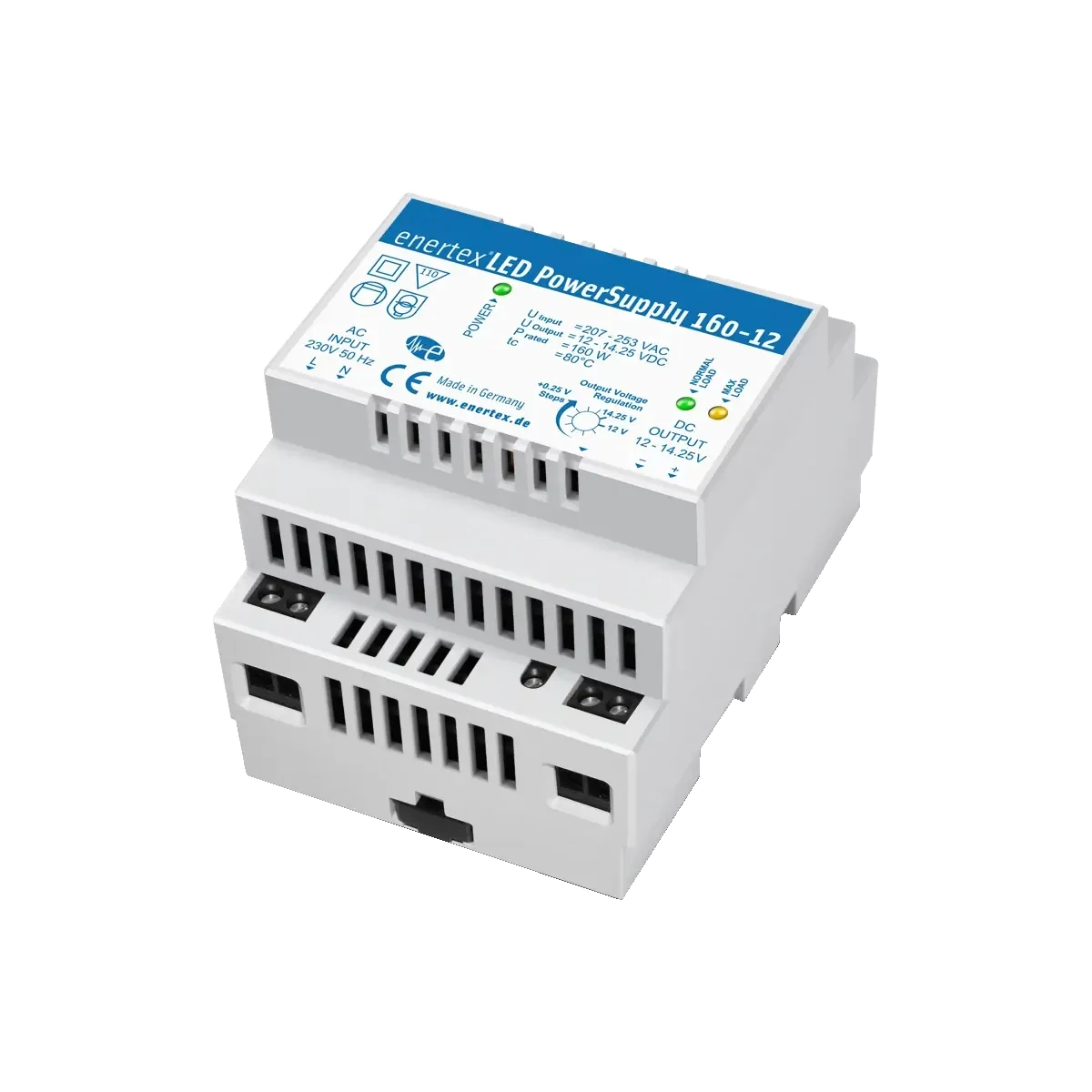

Enertex® LED PowerSupply 160-12 – Zasilacz taśm LED, 12 [V], 160 [W]

Enertex® LED PowerSupply 160-12 to ultrakompaktowy zasilacz DIN o napięciu wyjściowym 12 V DC i mocy znamionowej 160 W, przeznaczony do zasilania lamp oraz oświetlenia LED. Urządzenie wyróżnia się bardzo wysoką sprawnością (wg danych producenta do 94,5%; podawana również maks. 93%), aktywną korekcją współczynnika mocy (Active PFC) oraz wyjątkowo małym poborem w trybie czuwania (typowo 0,1 W, maks. 0,3 W). Obudowa na szynę DIN ma tylko 4 SU, dzięki czemu zasilacz idealnie sprawdza się w rozdzielnicach, gdzie liczy się miejsce.

Najważniejsze cechy

• Producent: Enertex®
• Model / kod produktu: Enertex® LED PowerSupply 160-12
• Typ: zasilacz DIN do lamp i oświetlenia LED
• Napięcie wejściowe: 230 V AC, 50 Hz
• Napięcie wyjściowe: 12–14,25 V DC (regulowane co 0,25 V)
• Moc znamionowa wyjściowa: 160 W (z deratingiem temperaturowym przy ciągłej pracy z pełnym obciążeniem)
• Obudowa: ultrakompaktowa, tylko 4 SU (na szynę DIN)
• Sprawność: bardzo wysoka (wg danych: do 94,5%; również podawane maks. 93%)
• Pobór mocy w czuwaniu: typ. 0,1 W, maks. 0,3 W
• Praca równoległa: możliwość połączenia równoległego do 3 urządzeń – obciążenie jest automatycznie rozdzielane równomiernie
• Zabezpieczenia: zwarciowe, przeciążeniowe oraz termiczne (przegrzanie)
• Zgodność: wymagania dla lamp i lamp LED zgodnie z IEC 61347-1 oraz IEC 61347-2-13
• Wskaźniki LED: power, normal load, max. load
• Certyfikacja sprawności: sprawność „przebija” 80Plus Silver w każdych warunkach obciążenia (wg danych producenta)

Zastosowanie

Zasilacz Enertex® LED PowerSupply 160-12 przeznaczony jest do zasilania lamp oraz źródeł światła LED w instalacjach, w których wymagane jest stabilne napięcie 12 V DC i montaż na szynie DIN. Dzięki kompaktowej obudowie 4 SU sprawdza się szczególnie w rozdzielnicach o ograniczonej przestrzeni.

Funkcje i działanie

Regulowane napięcie wyjściowe

• Zakres wyjścia DC: 12–14,25 V.
• Regulacja w krokach co 0,25 V, co ułatwia dopasowanie napięcia do wymagań zasilanych lamp/LED.

Wysoka sprawność i niski pobór w czuwaniu

• Bardzo wysoka sprawność zasilacza (wg danych: do 94,5%; podawane także maks. 93%).
• Bardzo niski pobór mocy bez obciążenia: typowo 0,1 W, maksymalnie 0,3 W.
• Active PFC – aktywna korekcja współczynnika mocy.

Praca równoległa (do 3 sztuk)

• Możliwość pracy równoległej do 3 zasilaczy.
• Obciążenie jest automatycznie rozdzielane równomiernie pomiędzy urządzenia.

Zabezpieczenia i sygnalizacja

• Zabezpieczenie przeciwzwarciowe.
• Zabezpieczenie przeciążeniowe.
• Zabezpieczenie termiczne (przegrzanie).
• Wskaźniki LED: power, normal load, max. load.

Dane techniczne

• Model: Enertex® LED PowerSupply 160-12
• Napięcie wejściowe: 230 V AC
• Częstotliwość: 50 Hz
• Moc znamionowa: 160 W
• Napięcie wyjściowe: 12–14,25 V DC, regulacja co 0,25 V
• Sprawność: wg danych producenta: do 94,5% / maks. 93%
• Pobór mocy w czuwaniu: typ. 0,1 W; maks. 0,3 W
• Konstrukcja: obudowa na szynę DIN, szerokość 4 SU
• Funkcje: Active PFC; możliwość pracy równoległej do 3 urządzeń
• Zabezpieczenia: zwarcie, przeciążenie, przegrzanie
• Normy: IEC 61347-1, IEC 61347-2-13

Podsumowanie

Enertex® LED PowerSupply 160-12 to kompaktowy, wydajny i energooszczędny zasilacz 12 V DC / 160 W na szynę DIN (tylko 4 SU), zaprojektowany do zasilania lamp i oświetlenia LED. Regulowane napięcie wyjściowe 12–14,25 V, Active PFC, możliwość pracy równoległej (do 3 sztuk) oraz komplet zabezpieczeń sprawiają, że jest to rozwiązanie dopasowane do wymagających instalacji oświetleniowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE.
• Produkt spełnia wymagania bezpieczeństwa według IEC 61347-2-13 oraz wymagania kompatybilności elektromagnetycznej według DIN EN 55015 i EN 61547.
• Produkt posiada zasilacz impulsowy SMPS z transformatorem bezpieczeństwa odpornym na zwarcie oraz certyfikat efektywności „80 PLUS Silver”.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Montaż, podłączenie, uruchomienie, demontaż i prace serwisowe wyłącznie przez wykwalifikowanego elektryka, zgodnie z dokumentacją producenta i właściwymi przepisami.
• Produkt jest zasilaczem Enertex® LED PowerSupply 160-12 przeznaczonym do zasilania taśm LED, lamp LED, konwencjonalnych lamp 12 V, ściemniaczy LED oraz obciążeń rezystancyjnych napięciem stałym 12 V DC. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Niebezpieczne napięcie sieciowe. Kontakt z częściami pod napięciem może spowodować porażenie prądem i śmierć. Przed rozpoczęciem prac przy urządzeniu należy odłączyć zasilanie sieciowe i osłonić części znajdujące się pod napięciem w pobliżu miejsca pracy.
• Urządzenie należy zasilać napięciem 230 V AC, 50 Hz. Zabezpieczenie przewodu zasilającego może wynosić maksymalnie 16 A. Nie przekraczać parametrów zasilania podanych przez producenta.
• Maksymalny pobór mocy wynosi 178 W, maksymalny prąd sieciowy 0,78 A, a współczynnik mocy cosφ wynosi 0,96 przy prądzie znamionowym.
• Znamionowa moc wyjściowa wynosi 160 W. Napięcie wyjściowe wynosi 12–14,25 V DC SELV i może być regulowane przełącznikiem obrotowym w krokach co 0,25 V w celu kompensacji spadków napięcia na przewodach.
• Przed włączeniem zasilacza przełącznik obrotowy należy ustawić w pozycji 0, czyli 12 V, aby zapobiec przepięciu na podłączonym obciążeniu.
• Podczas zwiększania napięcia wyjściowego należy upewnić się, że na wejściu lampy, taśmy LED lub ściemniacza nie wystąpi napięcie wyższe niż dopuszczalne dla danego odbiornika.
• W razie wątpliwości nie ustawiać przełącznika obrotowego powyżej maksymalnego dopuszczalnego napięcia wejściowego podłączonego odbiornika. Dla nietypowych konfiguracji należy ustalić bezpieczne ustawienie przez pomiar napięcia na lampie.
• Napięcie sieciowe należy podłączyć do lewego 2-biegunowego zacisku śrubowego „AC INPUT” L/N. Odbiorniki 12 V lub ściemniacze LED należy podłączyć do prawego 2-biegunowego zacisku śrubowego „DC OUTPUT”. Przy wyjściu DC należy bezwzględnie zachować prawidłową polaryzację.
• Do zacisków zasilania sieciowego i wyjścia można podłączać przewody jednodrutowe o przekroju 0,25–4 mm² oraz przewody elastyczne o przekroju 0,25–2,5 mm².
• Długość przewodu do lampy nie może przekraczać 50 m. Poza szafą sterowniczą należy stosować wyłącznie przewody, w których żyła zasilająca i powrotna prowadzone są obok siebie, np. przewody bliźniacze lub kable we wspólnej powłoce.
• Przekrój przewodów, długość trasy kablowej i ustawienie napięcia wyjściowego należy dobrać zgodnie z tabelami producenta, z uwzględnieniem mocy obciążenia i strat przewodzenia.
• Jeżeli między zasilaczem a lampą zamontowany jest ściemniacz, zalecenia dotyczące przewodów odnoszą się do odcinka między zasilaczem a ściemniaczem. Przewód między ściemniaczem a lampą należy ocenić osobno, aby nie dopuścić do przepięcia na kanałach ściemniających.
• Zasilacz posiada duże kondensatory wyjściowe i jest przeznaczony również do zasilania ściemniaczy LED z regulacją PWM. Podłączenie ściemniaczy wykonywać zgodnie z dokumentacją producenta i parametrami obciążenia.
• W przypadku większych obciążeń zasilacze mogą pracować równolegle, jednak maksymalnie trzy zasilacze mogą być połączone równolegle. Połączenie równoległe należy wykonać przez zaciski rozdzielcze, zgodnie ze schematem producenta.
• Przy pracy równoległej przewody od zacisku rozdzielczego do wszystkich równolegle połączonych zasilaczy powinny mieć w przybliżeniu taką samą długość, z tolerancją około ±20 cm. Długość przewodu od bloku rozdzielczego do lampy nie może przekraczać 50 m.
• Przy pracy równoległej należy uwzględnić obniżenie dopuszczalnej mocy: dla 2 zasilaczy maksymalna moc wyjściowa wynosi 300 W.
• Urządzenie posiada wbudowaną ochronę przed zwarciem, przeciążeniem i przegrzaniem. Funkcje ochronne są samopowracalne, dlatego po usunięciu usterki zasilacz może automatycznie uruchomić się ponownie i przywrócić napięcie wyjściowe.
• Zabezpieczenie termiczne chroni urządzenie przed uszkodzeniem przy zbyt wysokiej temperaturze otoczenia, powyżej 45°C, i powoduje elektroniczne wyłączenie zasilacza. Po usunięciu przyczyny przegrzania urządzenie może automatycznie wznowić pracę.
• Nie dotykać ani nie serwisować obwodów wyjściowych i odbiorników w czasie, gdy możliwy jest automatyczny restart po zwarciu, przeciążeniu lub przegrzaniu.
• Zielona dioda „POWER” sygnalizuje prawidłowe zasilanie i pracę zasilacza. Zielona dioda „NORMAL LOAD” sygnalizuje tryb regulacji napięcia CV. Żółta dioda „MAX LOAD” sygnalizuje tryb regulacji prądu CC. Nieprawidłowa sygnalizacja wymaga sprawdzenia obciążenia, okablowania i warunków pracy.
• Produkt należy montować w szafie sterowniczej na szynie DIN 35 mm. Obudowa ma szerokość 4 modułów, wymiary 72 × 90 × 63 mm oraz stopień ochrony IP20.
• Urządzenie jest przeznaczone wyłącznie do użytku wewnętrznego i do pracy w szafie sterowniczej. Nie stosować na zewnątrz ani w miejscach narażonych na wodę, wilgoć, kondensację, pył przewodzący lub zabrudzenia przekraczające dopuszczalne warunki pracy.
• Dopuszczalna temperatura otoczenia podczas pracy wynosi od -5°C do +45°C. Przy wysokiej temperaturze otoczenia należy uwzględnić ograniczenie ciągłej mocy wyjściowej zgodnie z charakterystyką producenta.
• Izolacja między wejściem a wyjściem wynosi 4 kV AC. Urządzenie posiada wyjście SELV, klasę 2 oraz kategorię przepięciową III.
• Obudowa ma klasę palności V0. Mimo to urządzenie należy montować w sposób zapewniający odpowiednią wentylację, odprowadzanie ciepła i ochronę przed przegrzaniem.
• Nie instalować ani nie uruchamiać urządzenia widocznie uszkodzonego. W przypadku uszkodzenia obudowy, zacisków, przełącznika obrotowego, diod sygnalizacyjnych lub oznak przegrzania produkt należy wycofać z użytkowania.
• Nie otwierać obudowy urządzenia. Otwarcie obudowy, nieautoryzowane zmiany lub modyfikacje urządzenia powodują utratę gwarancji i mogą spowodować zagrożenie dla użytkownika, pożar albo nieprawidłową pracę instalacji.
• Producent nie ponosi odpowiedzialności za skutki niewłaściwego użycia, błędnego podłączenia, nieprawidłowego działania urządzenia, awarii połączeń lub uszkodzenia urządzeń użytkownika.
• Przed oddaniem do użytkowania należy sprawdzić poprawność podłączenia zasilania AC, polaryzację wyjścia DC, przekrój i długość przewodów, ustawienie napięcia wyjściowego, moc obciążenia, działanie diod sygnalizacyjnych oraz brak przekroczenia dopuszczalnego napięcia na odbiorniku.
