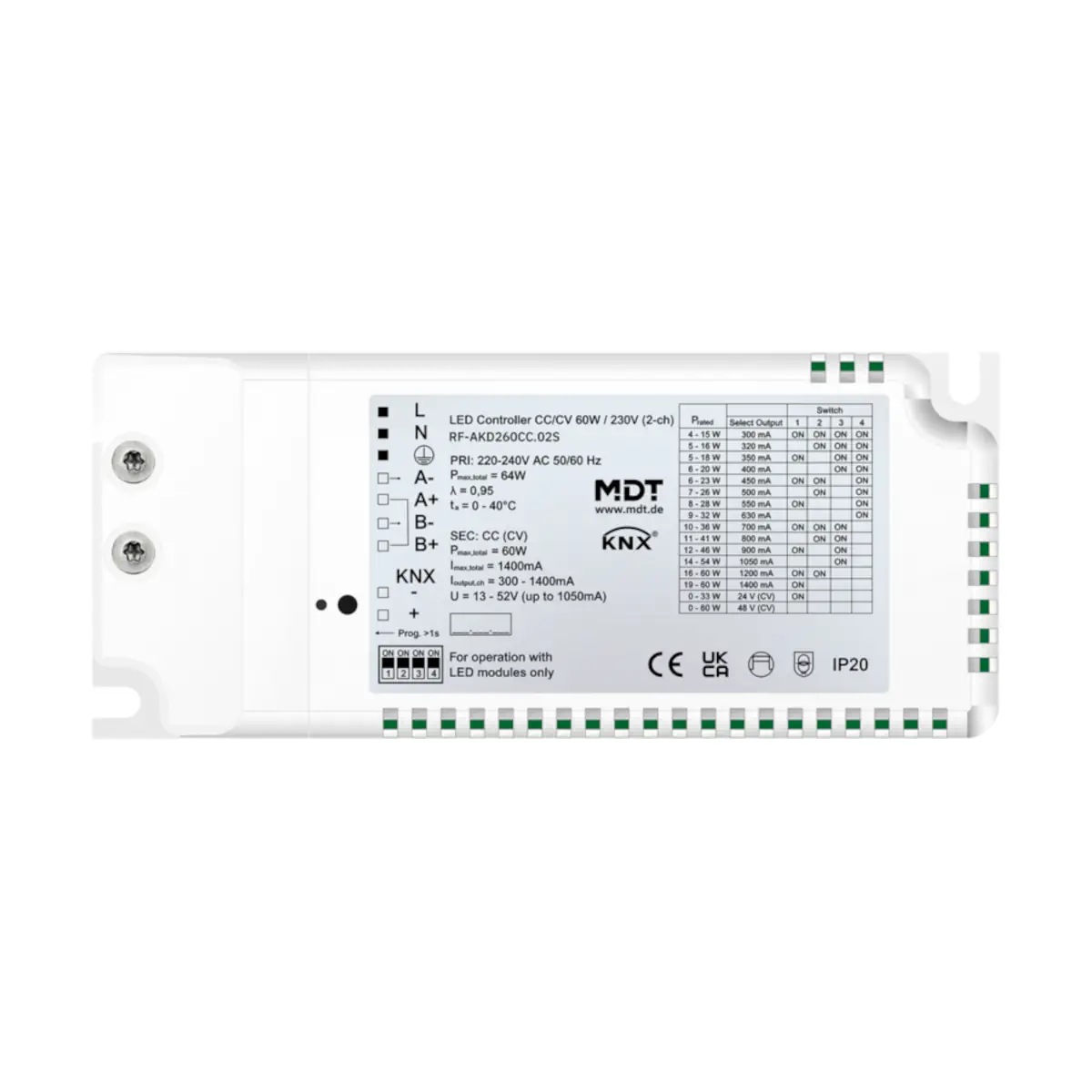

RF-AKD260CC.02S KNX RF+ sterownik LED CC/CV 60 W / 230 V, 2-kanałowy, z funkcją Secure

RF-AKD260CC.02S to kompaktowy, 2-kanałowy sterownik LED KNX RF+ CC/CV w wersji Secure, wyposażony w zintegrowany zasilacz i przeznaczony do pracy z zasilaniem 230 V. Model obsługuje oświetlenie LED w trybie stałoprądowym z wyborem prądu za pomocą przełącznika DIP lub w trybie stałonapięciowym 24 V / 48 V, oferując maksymalną moc wyjściową 60 W łącznie na obu kanałach oraz maksymalny prąd wyjściowy 1 400 mA. Urządzenie pracuje w paśmie 868 MHz dla zastosowań w UE, wykorzystuje KNX RF+ Protocol w System Mode i umożliwia sterowanie w trybie 2 x White lub 1 x Tunable White z szerokim zakresem ściemniania 0,2%...100%.

Najważniejsze cechy

• Model: RF-AKD260CC.02S
• Typ: 2-kanałowy sterownik LED KNX RF+ CC/CV
• Wersja: Secure
• Wykonanie: wersja kompaktowa ze zintegrowanym zasilaczem
• Zasilanie: 230 V
• Komunikacja: KNX RF+ Protocol, System Mode
• Częstotliwość pracy: 868 MHz
• Przeznaczenie regionalne: do pracy na terenie UE
• Maksymalna moc wyjściowa: 60 W łącznie na obu kanałach
• Maksymalny prąd wyjściowy: 1 400 mA
• Tryb stałoprądowy: wybór prądu przełącznikiem DIP
• Tryb stałonapięciowy: 24 V lub 48 V
• Zakres ściemniania: 0,2%...100%
• Minimalny prąd: 1,4 mA
• Tryby pracy: 2 x White lub 1 x Tunable White
• Sterowanie Tunable White
• Optimised Hybrid dimming dla poprawy jakości światła
• Wybieralna krzywa ściemniania oraz indywidualne sekwencje
• Dim2Warm – automatyczna kontrola temperatury barwowej
• HCL (Human Centric Lighting) – dynamiczna kontrola światła dziennego
• Automatyczne ściemnianie zależne od czasu
• Monitorowanie nadprądowe i temperaturowe
• Maksymalna długość przewodu po stronie wtórnej: do 6 m
• Wymiary (wys. x szer. x gł.): 54 x 129 x 25 mm
• Gwarancja: 3 lata

Zastosowanie

Sterownik RF-AKD260CC.02S przeznaczony jest do pracy z oświetleniem LED w instalacjach KNX RF+. Obsługuje zarówno źródła LED pracujące w trybie stałoprądowym, jak i stałonapięciowym, a dzięki 2-kanałowej konstrukcji może być używany w konfiguracjach:

• 2 x White,
• 1 x Tunable White.

Model ten jest odpowiedni do aplikacji wymagających bardzo precyzyjnego ściemniania, regulacji temperatury barwowej oraz funkcji takich jak Dim2Warm, HCL i automatyczne ściemnianie zależne od czasu.

Funkcje i działanie

Ściemnianie i jakość światła

• Optimised Hybrid dimming poprawia jakość światła.
• Zakres ściemniania: od 0,2% do 100%.
• Minimalny prąd: 1,4 mA.
• Stabilne zachowanie ściemniania w całym zakresie regulacji.
• Wybieralna krzywa ściemniania pozwala dopasować charakter pracy do aplikacji.
• Indywidualne sekwencje umożliwiają elastyczną konfigurację działania.

Sterowanie temperaturą barwową

• Tunable White – regulacja temperatury barwowej światła.
• Dim2Warm – automatyczna kontrola temperatury barwowej.
• HCL (Human Centric Lighting) – dynamiczna kontrola światła dziennego.
• Automatyczne ściemnianie zależne od czasu.

Tryby pracy wyjść

• 2 x White – praca dwukanałowa.
• 1 x Tunable White – sterowanie jedną aplikacją Tunable White.
• Tryb stałoprądowy – prąd wybierany przełącznikiem DIP, maksymalnie 1 400 mA.
• Tryb stałonapięciowy – praca z napięciem 24 V lub 48 V.

Monitoring i zabezpieczenia

• Monitorowanie nadprądowe.
• Monitorowanie temperatury.

Komunikacja i podłączenie

• System komunikacji: KNX RF+ Protocol
• Tryb konfiguracji: System Mode
• Wersja radiowa: 868 MHz do pracy w UE
• Wersja Secure
• Zasilanie urządzenia: 230 V
• Zasilacz: zintegrowany, kompaktowy
• Maksymalna długość przewodu po stronie wtórnej: do 6 m

Dane techniczne

• Model: RF-AKD260CC.02S
• Typ urządzenia: KNX RF+ LED Controller CC/CV, 2-kanałowy
• Wersja: Secure
• Zasilanie: 230 V
• Maksymalna moc wyjściowa: 60 W łącznie na obu kanałach
• Maksymalny prąd wyjściowy: 1 400 mA
• Tryb stałoprądowy: wybór prądu przełącznikiem DIP
• Tryb stałonapięciowy: 24 V lub 48 V
• Zakres ściemniania: 0,2%...100%
• Minimalny prąd: 1,4 mA
• Tryby pracy: 2 x White lub 1 x Tunable White
• Komunikacja: KNX RF+ Protocol
• Tryb KNX: System Mode
• Częstotliwość: 868 MHz
• Obszar pracy: UE
• Długość przewodu po stronie wtórnej: do 6 m
• Wymiary (wys. x szer. x gł.): 54 x 129 x 25 mm
• Gwarancja: 3 lata

Podsumowanie

RF-AKD260CC.02S to kompaktowy, 2-kanałowy sterownik LED KNX RF+ CC/CV z zintegrowanym zasilaczem 230 V, przeznaczony do pracy w instalacjach radiowych 868 MHz na terenie UE. Obsługa trybu stałoprądowego i stałonapięciowego 24 V / 48 V, maksymalna moc 60 W, Tunable White, Dim2Warm, HCL oraz bardzo szeroki zakres ściemniania 0,2%...100% sprawiają, że jest to wszechstronne rozwiązanie do zaawansowanego sterowania oświetleniem LED.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Urządzenie przeznaczone do zasilania 230 V AC / 50 Hz. Montaż, podłączenie i uruchomienie wykonywać wyłącznie zgodnie z dokumentacją producenta oraz właściwym schematem połączeń.
• Produkt jest sterownikiem LED z wbudowanym zasilaczem do pracy w trybie stałoprądowym (CC) lub stałonapięciowym (CV). Przed uruchomieniem należy prawidłowo ustawić tryb pracy oraz parametry wyjściowe za pomocą przełączników DIP, zgodnie z wymaganiami podłączonych źródeł LED.
• W trybie stałonapięciowym stosować wyłącznie źródła LED zgodne z napięciem 24 V lub 48 V. W trybie stałoprądowym stosować wyłącznie źródła LED zgodne z ustawionym prądem wyjściowym w zakresie 300 ... 1400 mA.
• Podłączone diody LED muszą być kompatybilne z całym zakresem napięcia wyjściowego urządzenia 13 ... 52 V DC. Nieprawidłowy dobór odbiorników może spowodować uszkodzenie produktu lub instalacji.
• Maksymalna łączna moc wyjściowa kanałów A+B wynosi 60 W, a maksymalny całkowity prąd wyjściowy 1400 mA. Nie przekraczać dopuszczalnych wartości obciążenia.
• Całkowity prąd kanałów A+B jest ograniczony do 1400 mA. W przypadku przekroczenia maksymalnego dopuszczalnego prądu urządzenie automatycznie bilansuje wyjścia na podstawie ustawionych jasności kanałów A i B, co należy uwzględnić przy projektowaniu instalacji.
• Urządzenie posiada stopień ochrony IP20. Produkt przeznaczony wyłącznie do stosowania w suchych pomieszczeniach wewnętrznych. Nie dopuszczać do kontaktu z wodą, wilgocią ani do występowania kondensacji.
• Dopuszczalna temperatura otoczenia podczas pracy wynosi 0 ... 40 °C. Nie eksploatować urządzenia poza wskazanym zakresem temperatur.
• Urządzenie montować jako natynkowe (AP Montage). Dopuszczalna pozycja montażu: dowolna, zgodnie z dokumentacją producenta.
• Maksymalna długość przewodu wyjścia LED wynosi 6 m na kanał i należy stosować przewód dwużyłowy. Użycie pojedynczych żył jest niedozwolone.
• Podłączenia wykonywać wyłącznie przewodami o dopuszczonym przekroju: dla zacisków śrubowych 0,5 ... 1,5 mm², z długością odizolowania 8,5 ... 9,5 mm oraz momentem dokręcania 0,5 Nm.
• Obwód KNX pracuje z napięciem 21 ... 31 V DC SELV. Podłączenie magistrali KNX wykonywać zgodnie z wymaganiami SELV oraz dokumentacją producenta.
• Produkt wykorzystuje pasmo radiowe 868,0 ... 868,6 MHz. Użytkowanie tego pasma podlega przepisom krajowym; przed uruchomieniem należy sprawdzić i stosować obowiązujące regulacje w kraju instalacji.
• Urządzenie posiada funkcje monitorowania przeciążenia prądowego i temperatury, jednak nie zwalnia to z obowiązku prawidłowego doboru obciążenia oraz wykonania instalacji zgodnie z dokumentacją producenta.
