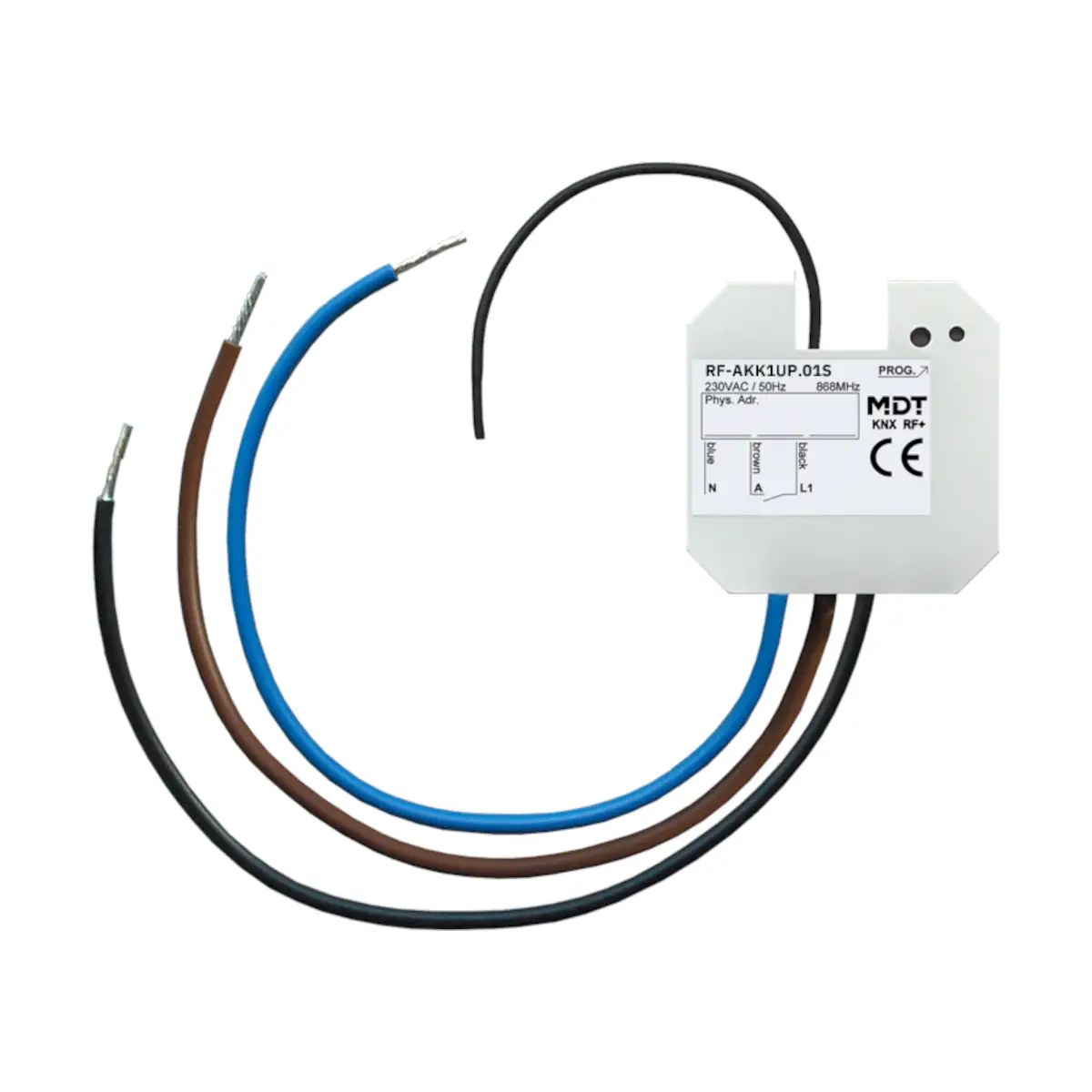

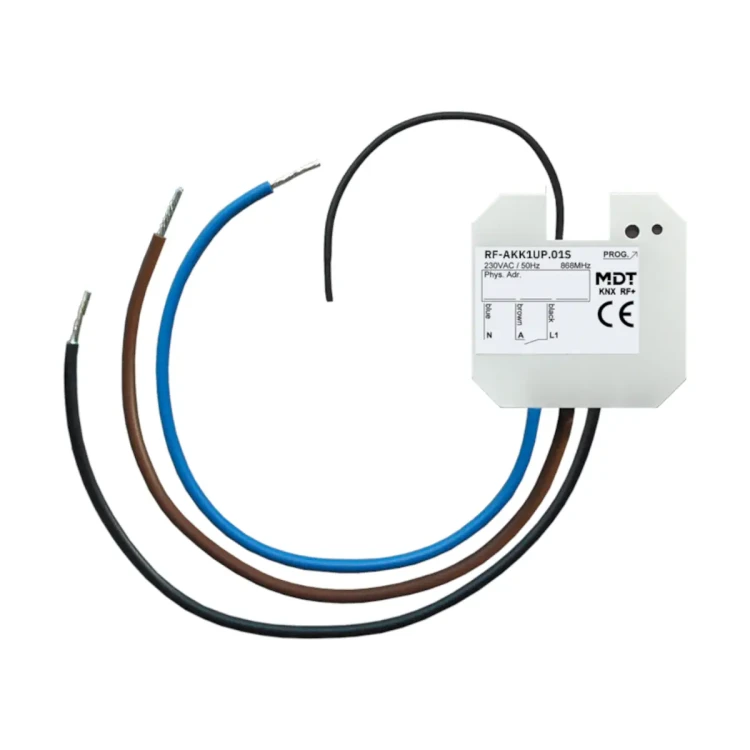

RF-AKK1UP.01S KNX RF+ aktor przełączający 1-krotny, podtynkowy, 10 A, 230 V AC, z funkcją Secure

RF-AKK1UP.01S to kompaktowy, 1-kanałowy aktor przełączający KNX RF+ firmy MDT, przeznaczony do montażu podtynkowego w puszce instalacyjnej. Urządzenie pracuje z zasilaniem 230 V AC, obsługuje maksymalny prąd 10 A i wykorzystuje komunikację radiową 868 MHz dla rynku UE. Wersja Secure oferuje KNX Data Secure, a dzięki pracy w standardzie KNX RF+ w trybie System Mode model ten jest odpowiedni szczególnie do modernizacji instalacji bez prowadzenia przewodu magistralnego KNX.

Najważniejsze cechy

• Producent: MDT
• Model: RF-AKK1UP.01S
• Typ: podtynkowy aktor przełączający KNX RF+
• Liczba kanałów: 1
• Zasilanie: 230 V AC
• Wersja: Secure z KNX Data Secure
• Przekaźnik: monostabilny
• Maksymalny prąd: 10 A przy obciążeniu rezystancyjnym
• Maksymalny prąd: 10 A przy 14 µF / 2 ECG
• Tryb pracy: normalnie otwarty i normalnie zamknięty
• Funkcje czasowe: opóźnienie załączenia, opóźnienie wyłączenia, funkcja światła schodowego
• Informacja zwrotna o stanie: aktywna / pasywna
• Funkcje logiczne
• Sceny: 8 na kanał
• Funkcje centralne oraz obiekty blokujące dla sterowania wymuszonego
• Protokół radiowy: KNX RF+ w trybie System Mode
• Częstotliwość radiowa: 868 MHz (UE)
• Uruchomienie: od ETS 5
• Połączenie z systemem KNX: przez MDT KNX RF+ Line Coupler
• Montaż: w puszce instalacyjnej
• Wymiary (wys. x szer. x gł.): 41 x 41 x 22 mm
• Gwarancja: 3 lata

Zastosowanie

Aktor RF-AKK1UP.01S przeznaczony jest do przełączania jednego obwodu 230 V AC w instalacjach automatyki budynkowej KNX. Dzięki komunikacji KNX RF+ sprawdza się szczególnie tam, gdzie wymagana jest rozbudowa lub modernizacja instalacji bez prowadzenia przewodu magistralnego KNX.

• montaż podtynkowy w puszce instalacyjnej,
• integracja z instalacją KNX przez MDT KNX RF+ Line Coupler,
• komunikacja radiowa 868 MHz dla pracy na terenie UE,
• zastosowanie w systemach KNX pracujących w System Mode.

Funkcje i działanie

Przełączanie

• 1 kanał przełączający do sterowania obciążeniem 230 V AC.
• Wersja z przekaźnikiem monostabilnym.
• Obsługa pracy jako normalnie otwarty oraz normalnie zamknięty.
• Maksymalny prąd przełączania wynosi 10 A przy obciążeniu rezystancyjnym oraz 10 A przy 14 µF / 2 ECG.

Funkcje automatyki

• Opóźnienie załączenia i opóźnienie wyłączenia.
• Funkcja światła schodowego.
• Funkcje logiczne do realizacji zależności w systemie KNX.
• Obsługa 8 scen na kanał.
• Funkcje centralne oraz obiekty blokujące dla sterowania wymuszonego.
• Informacja zwrotna o stanie kanału w trybie aktywnym lub pasywnym.

Komunikacja i bezpieczeństwo

• Komunikacja radiowa w standardzie KNX RF+.
• Praca w System Mode.
• KNX Data Secure dla zabezpieczonej transmisji danych.
• Połączenie z systemem KNX przez MDT KNX RF+ Line Coupler.
• Praca na częstotliwości 868 MHz na terenie UE.

Instalacja i uruchomienie

• Montaż podtynkowy w puszce instalacyjnej.
• Zasilanie bezpośrednio z sieci 230 V AC.
• Uruchomienie i konfiguracja od ETS 5.
• Kompaktowe wymiary obudowy: 41 x 41 x 22 mm (wys. x szer. x gł.).

Dane techniczne

• Producent: MDT
• Model: RF-AKK1UP.01S
• Typ urządzenia: 1-kanałowy aktor przełączający KNX RF+, podtynkowy
• Zasilanie: 230 V AC
• Liczba kanałów: 1
• Przekaźnik: monostabilny
• Maksymalny prąd przy obciążeniu rezystancyjnym: 10 A
• Maksymalny prąd przy 14 µF / 2 ECG: 10 A
• Tryb pracy: normalnie otwarty / normalnie zamknięty
• Funkcje czasowe: opóźnienie załączenia, opóźnienie wyłączenia, funkcja światła schodowego
• Informacja zwrotna o stanie: aktywna / pasywna
• Funkcje logiczne: tak
• Liczba scen: 8 na kanał
• Funkcje centralne i obiekty blokujące: tak
• Protokół: KNX RF+ w trybie System Mode
• Bezpieczeństwo komunikacji: KNX Data Secure
• Częstotliwość radiowa: 868 MHz (UE)
• Połączenie z systemem KNX: przez MDT KNX RF+ Line Coupler
• Montaż: w puszce instalacyjnej
• Wymiary (wys. x szer. x gł.): 41 x 41 x 22 mm
• Gwarancja: 3 lata

Podsumowanie

MDT RF-AKK1UP.01S to 1-kanałowy, podtynkowy aktor przełączający KNX RF+ z zasilaniem 230 V AC, przekaźnikiem monostabilnym i obsługą obciążenia do 10 A. Model oferuje KNX Data Secure, funkcje czasowe, sceny, logikę oraz informację zwrotną o stanie, a dzięki komunikacji radiowej 868 MHz i współpracy przez MDT KNX RF+ Line Coupler stanowi praktyczne rozwiązanie do modernizacji instalacji KNX bez prowadzenia przewodu magistralnego.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarację zgodności UE zgodnie z dyrektywą 2014/53/UE.
• Urządzenie jest przeznaczone do zasilania 230 V AC, 50/60 Hz. Należy stosować wyłącznie zgodnie z podanymi parametrami znamionowymi.
• Maksymalny prąd znamionowy na wyjściu wynosi 10 A. Przekroczenie dopuszczalnego obciążenia może spowodować nieprawidłową pracę lub uszkodzenie urządzenia.
• Produkt przeznaczony jest do montażu podtynkowego (UP) w puszce instalacyjnej.
• Stopień ochrony IP20. Produkt należy stosować wyłącznie w miejscach odpowiadających tej klasie ochrony.
• Urządzenie należy eksploatować wyłącznie w temperaturze otoczenia od 0 do 45°C.
• Warunki przechowywania: od -20 do +55°C.
• Dopuszczalna wilgotność powietrza podczas pracy: poniżej 95%.
• Do podłączenia należy stosować przewody przyłączeniowe 1,5 mm² o długości 19 cm, zgodnie z dokumentacją produktu.
• Produkt pracuje w paśmie radiowym 868,0–868,6 MHz. Użytkowanie pasma 868 MHz podlega przepisom krajowym; przed uruchomieniem należy sprawdzić i przestrzegać obowiązujących przepisów w kraju instalacji.
• Urządzenie jest przeznaczone do pracy w systemie KNX RF+ / KNX RF S-Mode oraz do uruchamiania od ETS 5.
• Produkt obsługuje KNX Data Secure.
