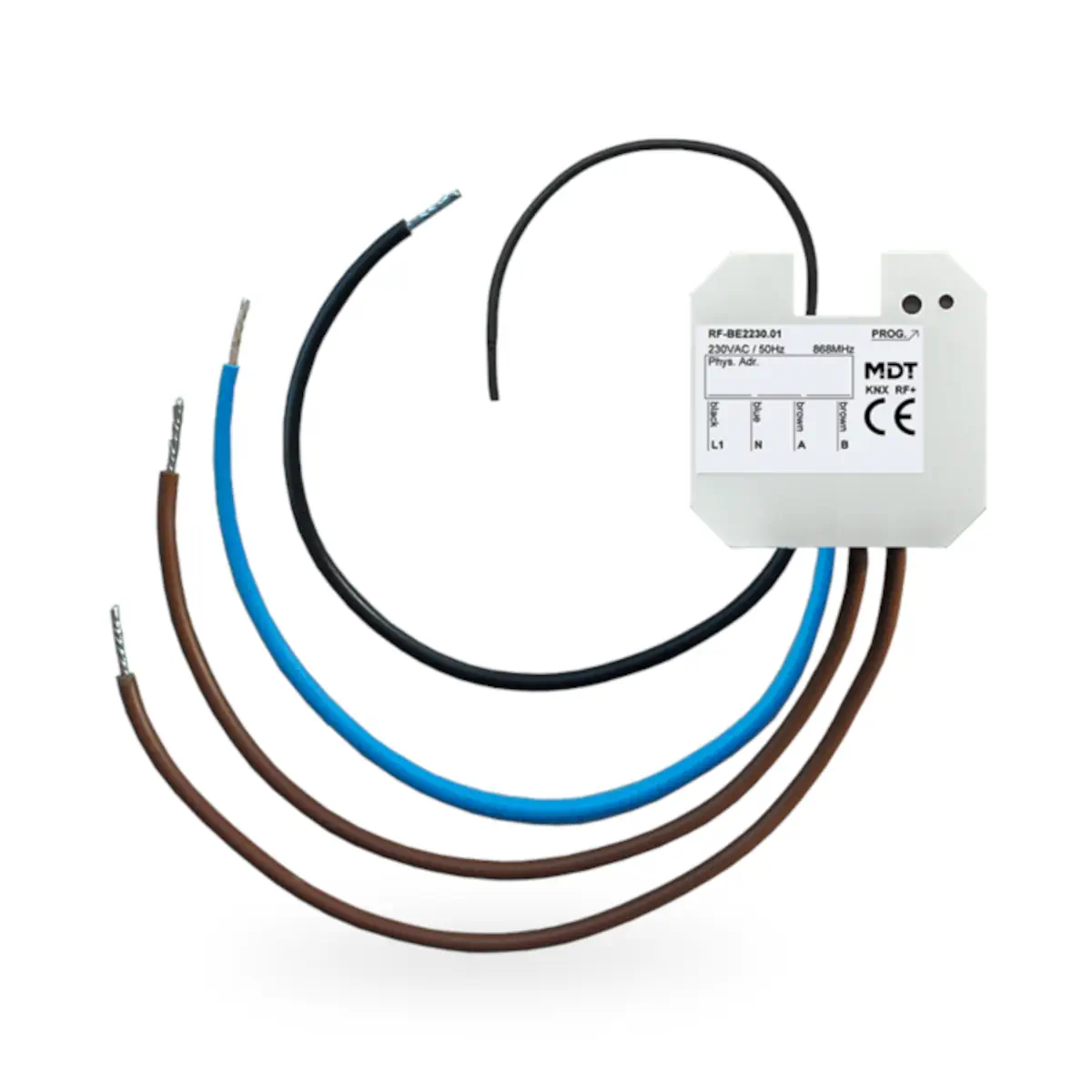

RF-BE2230.01 KNX RF+ interfejs uniwersalny 2-krotny, podtynkowy

RF-BE2230.01 to podtynkowy uniwersalny interfejs KNX RF+ firmy MDT, wyposażony w 2 wejścia dla sygnałów 230 VAC. Urządzenie wykrywa zmiany stanu na wejściach i – zgodnie z parametryzacją w ETS 5 – wysyła odpowiednie telegramy KNX. Model ten przeznaczony jest do współpracy z konwencjonalnymi przyciskami, łącznikami i czujnikami obecności, a dzięki pracy w dwukierunkowym trybie KNX RF+ w system mode pozwala rozbudować instalację bez prowadzenia przewodów magistralnych KNX. Połączenie z magistralą realizowane jest przez MDT KNX RF+ Line Coupler.

Najważniejsze cechy

• Producent: MDT technologies GmbH
• Model: RF-BE2230.01
• Typ: podtynkowy uniwersalny interfejs KNX RF+ 2-wejściowy do sygnałów 230 VAC
• Zastosowanie: wykrywanie zmian stanu na wejściach i wyzwalanie telegramów KNX
• Liczba wejść: 2
• Napięcie styków: 230 VAC
• Zasilanie: 230 VAC / 50 Hz
• Kompatybilność: KNX RF S-Mode z obsługą ETS 5
• Tryb pracy: dwukierunkowy KNX RF+
• Łączenie z magistralą KNX: przez MDT KNX RF+ Line Coupler
• Parametryzacja: każde wejście konfigurowane indywidualnie w ETS
• Moduły logiczne: 4 zintegrowane moduły logiczne
• Obsługa styków: NO lub NC
• Funkcje: sterowanie oświetleniem, roletami i żaluzjami, zliczanie impulsów
• Konfiguracja wejść: niezależne ustawienie dla zbocza narastającego i opadającego, regulowany czas działania przycisku, czas eliminacji drgań styków i ograniczenie częstotliwości wysyłania telegramów
• Dodatkowe możliwości: obsługa krótkiego i długiego naciśnięcia, cykliczne wysyłanie stanu styku, blokowanie i odblokowanie kanałów przez obiekt komunikacyjny
• Montaż: podtynkowy, w puszce instalacyjnej lub za przyciskiem / łącznikiem
• Miejsce instalacji: wyłącznie pomieszczenia suche
• Częstotliwość nadawcza: 868,3 MHz
• Zasięg: 150 m
• Poziom wyjściowy: 10 dBm
• Czułość: > -105 dBm
• Pobór mocy: typ. < 0,3 W
• Stopień ochrony: IP20
• Temperatura pracy: 0...+45°C
• Gwarancja: 3 lata
• Produkcja: Niemcy, zgodnie z ISO 9001

Zastosowanie

Interfejs RF-BE2230.01 służy do włączenia konwencjonalnych sygnałów 230 VAC do systemu KNX RF+. Może współpracować z:

• przyciskami 230 V,
• łącznikami 230 V,
• czujnikami obecności 230 V.

Urządzenie jest przeznaczone szczególnie do instalacji, w których nie ma możliwości prowadzenia przewodów magistralnych KNX. Dzięki komunikacji radiowej KNX RF+ sprawdza się w modernizacjach i rozbudowie istniejących instalacji elektrycznych.

Funkcje i działanie

Detekcja stanów i wysyłanie telegramów KNX

• Interfejs wykrywa zmiany stanu na wejściach i wysyła telegramy KNX zgodnie z ustawieniami w ETS.
• Każde wejście można parametryzować indywidualnie.
• Dla zbocza narastającego i opadającego można niezależnie zdefiniować komendy.
• Możliwa jest regulacja czasu działania przycisku, czasu eliminacji drgań styków oraz ograniczenia częstotliwości wysyłania telegramów.
• Stan styku może być wysyłany cyklicznie.
• Za pomocą obiektu komunikacyjnego blokady każdy kanał może zostać zablokowany lub odblokowany.

Funkcje użytkowe

• Sterowanie oświetleniem.
• Obsługa rolet i żaluzji w trybie 1- i 2-przyciskowym.
• Obsługa krótkiego i długiego naciśnięcia przycisku oraz 2 obiektów.
• Zliczanie impulsów.
• Praca ze stykami NO lub NC.

Zintegrowane moduły logiczne

• Urządzenie posiada 4 zintegrowane moduły logiczne do realizacji operacji logicznych i sterowania logicznego.
• Moduły logiczne interpretują wszystkie wejścia oraz 2 obiekty zewnętrzne.
• Pozwalają tworzyć telegramy KNX/EIB przydatne w codziennych zastosowaniach, np. komunikaty awarii lub funkcję „wszystkie okna zamknięte”.
• Moduł logiczny może wysłać 2 telegramy po odebraniu sygnału wyzwalającego z wejść.

Komunikacja i montaż

• Praca w dwukierunkowym systemie KNX RF+.
• Połączenie z magistralą KNX realizowane przez MDT KNX RF+ Line Coupler.
• Montaż podtynkowy w puszce instalacyjnej lub za przyciskiem bądź łącznikiem.
• Urządzenie należy instalować wyłącznie w suchych pomieszczeniach.
• Do projektowania i uruchomienia zalecane jest użycie ETS 5.

Dane techniczne

• Model: RF-BE2230.01
• Liczba wejść: 2
• Napięcie styków: 230 VAC
• Zasilanie: 230 VAC / 50 Hz
• Pobór mocy z sieci: typ. < 0,3 W
• Częstotliwość nadawcza: 868,3 MHz (praca na terenie UE)
• Zasięg: 150 m
• Poziom wyjściowy: 10 dBm
• Czułość: > -105 dBm
• Kompatybilność: KNX RF S-Mode (z obsługą ETS 5)
• Dostępne oprogramowanie aplikacyjne: ETS 5
• Temperatura pracy: 0 do +45°C
• Stopień ochrony obudowy: IP20

Podsumowanie

MDT RF-BE2230.01 to 2-wejściowy podtynkowy interfejs KNX RF+ do sygnałów 230 VAC, przeznaczony do integracji klasycznych elementów instalacji z systemem KNX bez prowadzenia przewodów magistralnych. Indywidualna parametryzacja wejść w ETS 5, obsługa oświetlenia, rolet i żaluzji, zliczanie impulsów oraz 4 moduły logiczne sprawiają, że model ten jest praktycznym rozwiązaniem do modernizacji i rozbudowy instalacji w suchych pomieszczeniach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt RF-BE2230.01 posiada deklarację zgodności UE zgodnie z dyrektywą 2014/53/UE.
• Urządzenie jest przeznaczone do zasilania napięciem 230 V AC, 50 Hz. Wejścia urządzenia pracują z napięciem 230 V AC.
• Przed podłączeniem należy bezwzględnie sprawdzić zgodność napięcia zasilającego i napięcia wejściowego z danymi technicznymi produktu.
• Produkt przeznaczony jest do montażu podtynkowego (UP).
• Stopień ochrony IP20. Urządzenie należy stosować wyłącznie w warunkach odpowiadających tej klasie ochrony.
• Dopuszczalna pozycja montażu: dowolna, zgodnie z dokumentacją produktu.
• Maksymalna dopuszczalna całkowita długość przewodów wynosi 100 m.
• Przyłącze przewidziano dla przewodu przyłączeniowego 1,5 mm²; długość przewodu przyłączeniowego urządzenia wynosi 19 cm.
• Urządzenie pracuje w paśmie radiowym 868,0–868,6 MHz. Użytkowanie pasma 868 MHz podlega przepisom krajowym; przed uruchomieniem należy sprawdzić i przestrzegać obowiązujących wymagań prawnych w kraju instalacji.
• Produkt jest przeznaczony do pracy w systemie KNX RF+ oraz do stosowania w liniach KNX RF+.
• Uruchomienie wymaga ETS 5 lub nowszej aktualnej wersji oprogramowania.
• Połączenie w systemie realizowane jest przez MDT KNX RF+ Funk Linienkoppler.
• Dopuszczalna temperatura pracy wynosi od 0 do 45°C.
• Dopuszczalna temperatura przechowywania wynosi od -20 do +55°C.
• Dopuszczalna wilgotność powietrza wynosi poniżej 95%.
