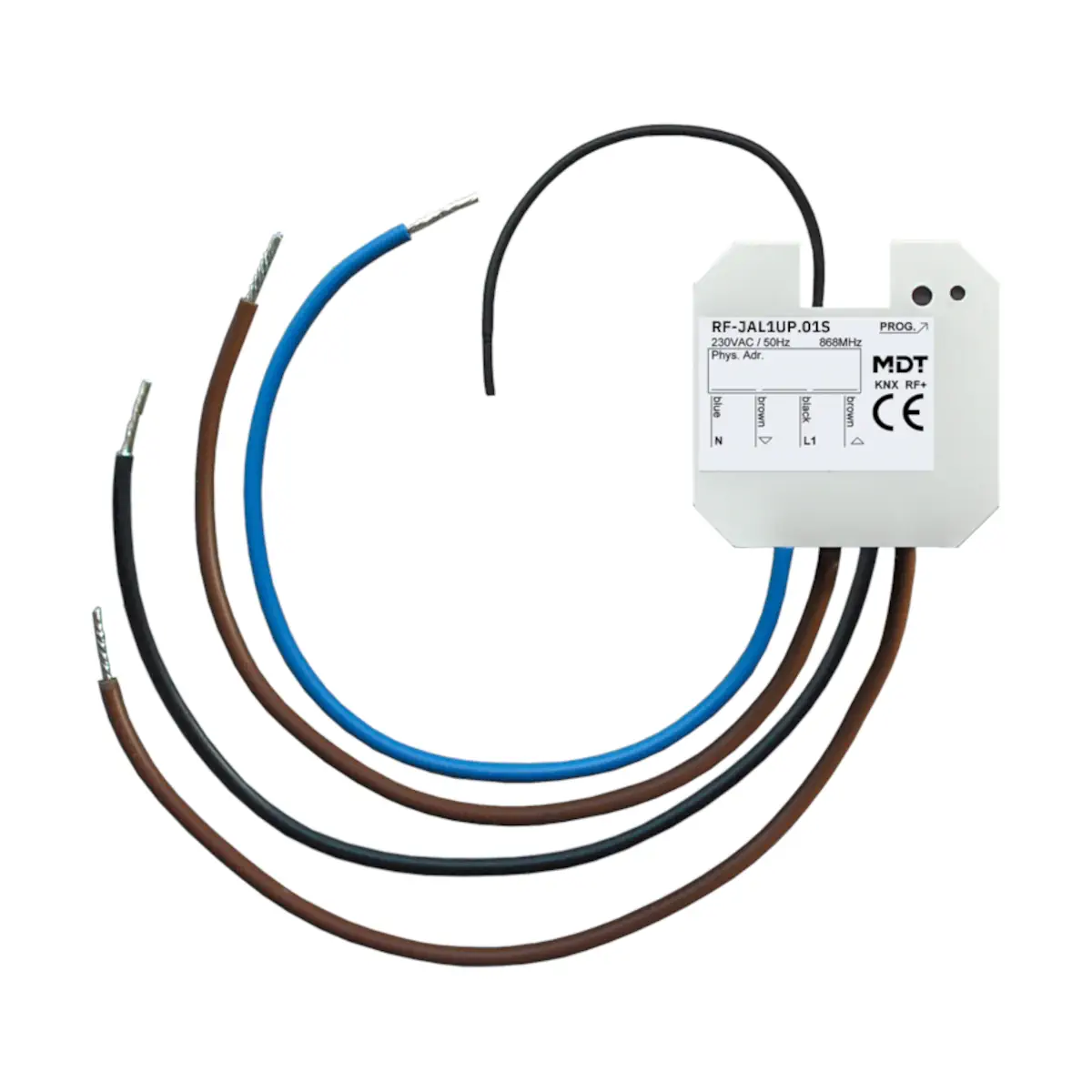

RF-JAL1UP.01S KNX RF+ aktor żaluzjowy 1-krotny, podtynkowy, 10 A, 230 V AC, z funkcją Secure

RF-JAL1UP.01S to podtynkowy, 1-kanałowy aktor KNX RF+ do rolet i żaluzji, zasilany napięciem 230 V AC, przeznaczony do sterowania napędami 230 V AC do 300 W. Urządzenie pracuje w paśmie 868 MHz na terenie UE, obsługuje KNX RF+ w trybie System Mode oraz KNX Data Secure, dzięki czemu nadaje się do modernizacji instalacji bez prowadzenia przewodu magistrali KNX. Wersja RF-JAL1UP.01S jest przeznaczona do montażu w puszce instalacyjnej i wykorzystuje przekaźnik monostabilny.

Najważniejsze cechy

• Model: RF-JAL1UP.01S
• Typ: podtynkowy aktor KNX RF+ do rolet i żaluzji
• Liczba kanałów: 1
• Zastosowanie: sterowanie napędami rolet i żaluzji 230 V AC
• Zasilanie: 230 V AC
• Maksymalna moc silnika: do 300 W
• Maksymalny prąd przy obciążeniu rezystancyjnym: 10 A
• Wersja wykonania: z przekaźnikiem monostabilnym
• Protokół radiowy: KNX RF+ w trybie System Mode
• Bezpieczeństwo komunikacji: KNX Data Secure
• Częstotliwość pracy: 868 MHz
• Obszar pracy radiowej: UE
• Uruchamianie: od ETS 5
• Tryb pracy: rolety / żaluzje
• Regulowane parametry: czas jazdy, czas pauzy i czas kroku
• Funkcje automatyczne: 1-bitowe sterowanie automatyczne i funkcja zacieniania
• Pozycjonowanie: 8-bitowe ustawianie wysokości i położenia lamel
• Sceny: 8 scen na kanał
• Funkcje dodatkowe: alarmowa, centralna i blokady
• Integracja w systemie: przez MDT KNX RF+ Line Coupler
• Montaż: w puszce instalacyjnej, podtynkowo
• Wymiary (wys. x szer. x gł.): 41 x 41 x 22 mm
• Gwarancja: 3 lata

Zastosowanie

Aktor RF-JAL1UP.01S przeznaczony jest do sterowania napędami rolet i żaluzji 230 V AC o mocy do 300 W. Sprawdza się szczególnie w modernizowanych obiektach, w których wymagane jest wdrożenie automatyki KNX RF+ bez instalowania przewodu magistrali KNX.

• sterowanie napędami rolet 230 V AC,
• sterowanie napędami żaluzji 230 V AC,
• zastosowania modernizacyjne bez prowadzenia przewodu KNX Bus,
• integracja z systemem KNX RF+ przez MDT KNX RF+ Line Coupler.

Funkcje i działanie

Tryb pracy rolet i żaluzji

• Urządzenie obsługuje tryb pracy dla rolet i żaluzji.
• Możliwe jest ustawienie czasu jazdy, czasu pauzy oraz czasu kroku.

Automatyka i pozycjonowanie

• Obsługa 1-bitowego sterowania automatycznego.
• Obsługa funkcji zacieniania.
• Obsługa 8-bitowego pozycjonowania wysokości.
• Obsługa 8-bitowego pozycjonowania lamel.

Sceny i funkcje dodatkowe

• 8 scen na kanał.
• Funkcja alarmowa.
• Funkcja centralna.
• Funkcja blokady.

Komunikacja KNX RF+

• Transmisja radiowa: 868 MHz
• Przeznaczenie regionalne: praca na terenie UE
• Protokół: KNX RF+ Protocol in System Mode
• Bezpieczeństwo: KNX Data Secure
• Uruchamianie i parametryzacja: od ETS 5
• Wymagana integracja systemowa: połączenie przez MDT KNX RF+ Line Coupler

Montaż i zasilanie

• Montaż podtynkowy w puszce instalacyjnej.
• Zasilanie: 230 V AC.
• Wersja wykonania: z przekaźnikiem monostabilnym.

Dane techniczne

• Model: RF-JAL1UP.01S
• Typ urządzenia: KNX RF+ Shutter Actuator, flush mounted
• Liczba kanałów: 1
• Zasilanie: 230 V AC
• Obciążenie napędu: silniki rolet / żaluzji 230 V AC do 300 W
• Maksymalny prąd przy obciążeniu rezystancyjnym: 10 A
• Wersja przekaźnika: monostabilny
• Protokół: KNX RF+ w trybie System Mode
• Zabezpieczenie komunikacji: KNX Data Secure
• Częstotliwość: 868 MHz
• Uruchamianie: od ETS 5
• Montaż: w puszce instalacyjnej
• Wymiary (wys. x szer. x gł.): 41 x 41 x 22 mm
• Gwarancja: 3 lata

Podsumowanie

RF-JAL1UP.01S to kompaktowy, 1-kanałowy aktor KNX RF+ Secure do sterowania roletami i żaluzjami 230 V AC o mocy do 300 W. Oferuje pracę w paśmie 868 MHz, obsługę KNX Data Secure, parametryzację od ETS 5, funkcje pozycjonowania, scen, alarmu, sterowania centralnego i blokady, a dzięki montażowi w puszce instalacyjnej jest praktycznym rozwiązaniem do modernizacji instalacji bez prowadzenia przewodu magistrali KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt RF-JAL1UP.01S posiada deklarację zgodności UE zgodnie z dyrektywą 2014/53/UE.
• Urządzenie jest przeznaczone do zasilania 230 V AC, 50/60 Hz. Podłączenie należy wykonywać wyłącznie zgodnie z parametrami podanymi przez producenta.
• Montaż podtynkowy (UP) w puszce instalacyjnej. Produkt należy instalować wyłącznie zgodnie z przeznaczeniem, jako aktor żaluzji/rolet do decentralnej instalacji przy silnikach żaluzji lub rolet.
• Przed doborem i podłączeniem odbiornika należy sprawdzić dopuszczalne obciążenie: prąd znamionowy 10 A na wyjście oraz maksymalna moc silnika 300 W na kanał. Przekroczenie tych wartości może spowodować uszkodzenie urządzenia lub instalacji.
• Stopień ochrony IP20. Produkt jest przeznaczony do stosowania wewnątrz pomieszczeń i nie jest przystosowany do bezpośredniego narażenia na wodę, wilgoć ani czynniki atmosferyczne.
• Urządzenie należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy 0 do 45°C, wilgotność powietrza poniżej 95%.
• Produkt pracuje w paśmie radiowym 868,0–868,6 MHz. Użytkowanie tego pasma podlega przepisom krajowym; przed uruchomieniem należy sprawdzić i przestrzegać obowiązujących regulacji w kraju instalacji.
• Urządzenie jest przeznaczone do pracy w systemie KNX RF+ / KNX RF S-Mode oraz do uruchamiania od ETS 5. Instalację i konfigurację należy wykonywać zgodnie z wymaganiami systemowymi producenta.
• Do podłączenia należy stosować przewody przyłączeniowe zgodne ze specyfikacją producenta: 1,5 mm².

Pliki do pobrania:
RF-JAL1UP.01S Karta katalogowa
