JAL-B1UP.02 KNX aktor żaluzjowy 1-kanałowy, 6 A, do silników żaluzji 230 V AC, z 4 wejściami binarnymi

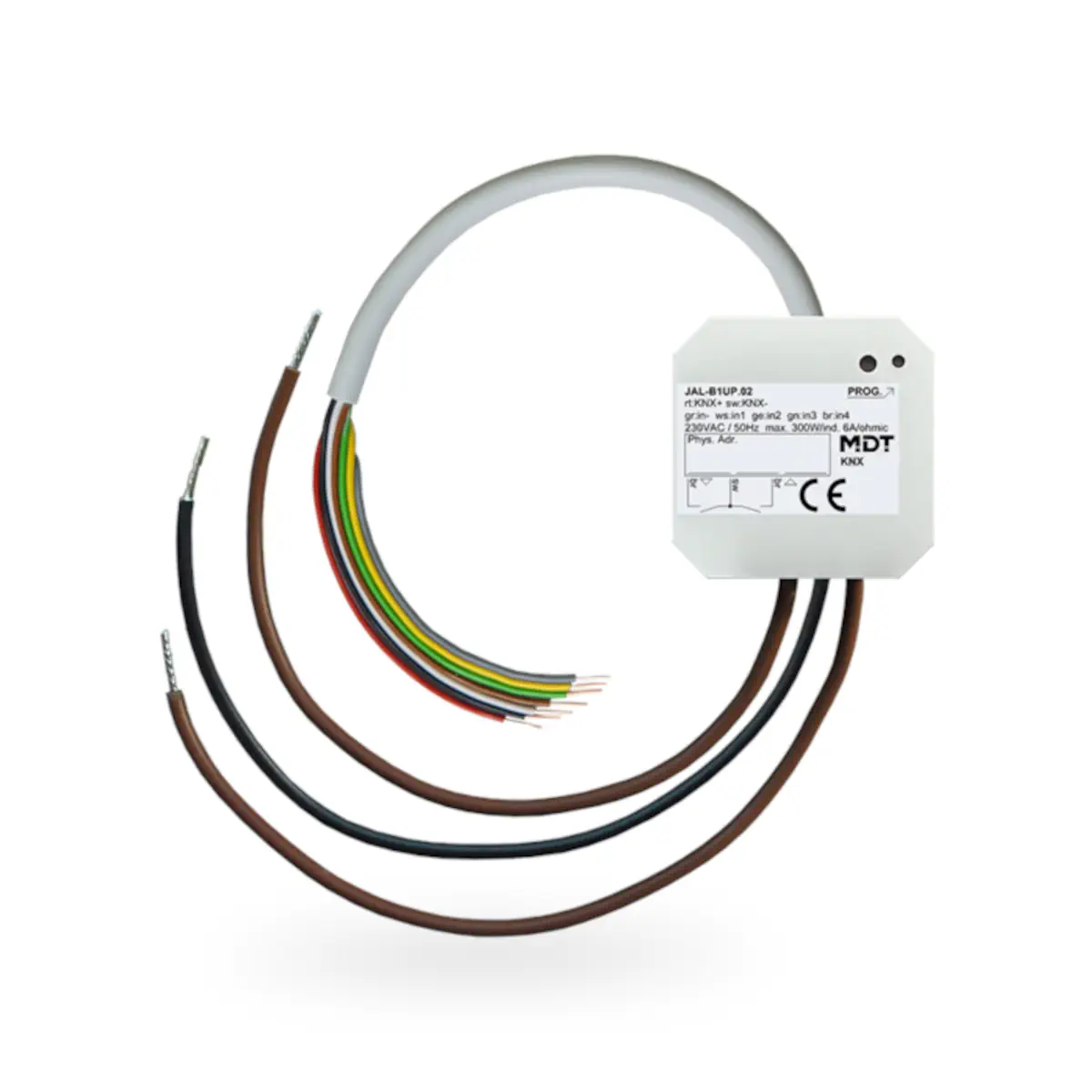

JAL-B1UP.02 to podtynkowy aktor roletowo-żaluzjowy KNX z 1 kanałem wyjściowym oraz 4 bezpotencjałowymi wejściami binarnymi, przeznaczony do sterowania silnikami rolet 230 VAC o mocy do 300 W. Urządzenie wykorzystuje przekaźniki monostabilne, jest indywidualnie programowane w ETS i łączy funkcje sterowania roletami i żaluzjami z uniwersalnym interfejsem wejściowym do podłączenia przycisków, przełączników oraz kontaktów okiennych, drzwiowych i pomocniczych. Wersja podtynkowa przeznaczona jest do montażu w puszce instalacyjnej lub za przyciskiem albo wyłącznikiem.

Najważniejsze cechy

• Producent: MDT
• Model: JAL-B1UP.02
• Typ: 1-kanałowy aktor roletowo-żaluzjowy KNX z 4 wejściami binarnymi
• Montaż: podtynkowy, w puszce instalacyjnej lub za przyciskiem / wyłącznikiem
• Rodzaj wyjścia: przekaźniki monostabilne
• Liczba kanałów wyjściowych: 1
• Liczba wejść binarnych: 4 bezpotencjałowe
• Zasilanie: z magistrali KNX
• Obciążalność wyjścia: 6 A przy 230 VAC
• Maksymalne obciążenie: silnik rolety 230 VAC do 300 W
• Programowanie: ETS 4/5
• Interfejs KNX: TP-256 z obsługą long frame dla ETS5
• Funkcje rolet i żaluzji: kalibracja, pozycjonowanie, funkcja wentylacji, automatyczna ochrona przeciwsłoneczna i regulacja lamel
• Wejścia binarne: do przycisków, przełączników oraz kontaktów okiennych, drzwiowych i pomocniczych
• Stopień ochrony: IP20
• Wymiary (szer. x wys. x gł.): 41 x 41 x 22 mm
• Produkcja: Niemcy, certyfikacja ISO 9001
• Gwarancja: 3 lata

Zastosowanie

Aktor JAL-B1UP.02 przeznaczony jest do sterowania jednym napędem rolety lub żaluzji w instalacjach KNX. Dzięki czterem wejściom binarnym może jednocześnie pracować jako uniwersalny interfejs wejściowy dla lokalnych przycisków, przełączników i kontaktów.

• Sterowanie napędem: jeden silnik rolety 230 VAC do 300 W
• Obsługa lokalna: przyciski i przełączniki
• Integracja kontaktów: kontakty okienne, drzwiowe i pomocnicze
• Tryb pracy: obsługa rolet i żaluzji w trybie 1- lub 2-przyciskowym
• Środowisko montażu: wyłącznie pomieszczenia suche
• Ograniczenie zastosowania: urządzenie nie jest przeznaczone do trójfazowych silników asynchronicznych

Funkcje i działanie

Funkcje rolet i żaluzji

• Indywidualne programowanie funkcji w ETS.
• Dostępne są funkcje przełączania, alarmowe, centralne i blokujące.
• Urządzenie oferuje rozbudowane funkcje kalibracji i pozycjonowania.
• Funkcja wentylacji dla pozycji okna otwartego / uchylonego.
• Automatyczna ochrona przeciwsłoneczna oraz regulacja lamel z obliczaniem pozycji słońca.
• Regulowany czas ruchu, przerwa przy zmianie kierunku oraz czas kroku.
• Oddzielnie ustawiany czas ruchu w górę i w dół.
• Tryb impulsowy (tip) do dokładnego pozycjonowania.
• Rozszerzone 1-bitowe pozycje automatyczne i funkcje logiczne.
• 1-bajtowe pozycjonowanie absolutne rolet i żaluzji.
• Możliwość programowania funkcji automatycznych i scen.
• Priorytet / praca wymuszona z automatycznym czasem zwolnienia.
• Parametryzowane zachowanie po powrocie napięcia magistrali.

Wejścia binarne

• 4 bezpotencjałowe wejścia binarne mogą pracować jako uniwersalny interfejs.
• Każde wejście może być parametryzowane indywidualnie w ETS.
• Wejścia służą do podłączenia przycisków, przełączników, kontaktów okiennych, drzwiowych i pomocniczych.
• Interpretacja kontaktów okiennych odbywa się bezpośrednio w aktorze.
• Możliwe jest ustawienie sposobu transmisji obiektów góra/dół.
• Obiekty góra/dół mogą sterować wewnętrznymi stykami przełączającymi lub aktorami w magistrali KNX.
• Funkcje rolet i żaluzji mogą być parametryzowane dla obsługi 1- lub 2-przyciskowej.

Zachowanie przy zaniku napięcia

• Przy zaniku napięcia sieciowego wszystkie wyjścia są wyłączane.
• Po zaniku lub powrocie napięcia magistrali zachowanie przekaźnika może być parametryzowane w ETS.

Podłączenie elektryczne i integracja KNX

• Zasilanie: magistrala KNX
• Interfejs KNX: TP-256 z obsługą long frame dla ETS5
• Oprogramowanie aplikacyjne: ETS 4/5
• Wejścia binarne: 4 bezpotencjałowe, napięcie styków 3,3 V DC (wewnętrzne)
• Dopuszczalna długość przewodu wejściowego: 10 m
• Przewód magistrali KNX i wejść binarnych: 0,8 mm O, drut jednodrutowy
• Przewód do podłączenia wyjść: 1,5 mm2
• Uwaga konstrukcyjna: brak separacji galwanicznej między napięciem styków a napięciem magistrali KNX

Dane techniczne

• Liczba kanałów wejściowych: 4
• Napięcie styków wejściowych: 3,3 V DC (wewnętrzne)
• Dopuszczalna długość przewodu wejściowego: 10 m
• Liczba kanałów wyjściowych: 1
• Obciążenie rezystancyjne: 6 A
• Napięcie przełączane: 230 VAC
• Maksymalne obciążenie: silnik rolety 300 W
• Żywotność mechaniczna wyjścia: 1 000 000 cykli
• Maksymalne zabezpieczenie na kanał: 10 A
• Zasilanie: magistrala KNX
• Typowy pobór mocy z KNX: < 0,3 W
• Interfejs KNX: TP-256 z obsługą long frame dla ETS5
• Dostępne oprogramowanie aplikacyjne: ETS 4/5
• Zakres temperatury pracy: 0...+45°C
• Stopień ochrony obudowy: IP20
• Wymiary (szer. x wys. x gł.): 41 x 41 x 22 mm

Montaż

• Montaż podtynkowy w puszce instalacyjnej lub za przyciskiem / przełącznikiem.
• Urządzenie należy instalować wyłącznie w pomieszczeniach suchych.
• Do projektowania i uruchomienia zalecane jest użycie ETS.
• Przy prowadzeniu przewodów 230 V w pobliżu należy zachować wymagane odległości zgodnie z obowiązującymi normami i przepisami.

Podsumowanie

MDT JAL-B1UP.02 to podtynkowy aktor roletowo-żaluzjowy KNX z 1 wyjściem 230 VAC / 6 A oraz 4 bezpotencjałowymi wejściami binarnymi. Obsługuje sterowanie roletami i żaluzjami z dokładnym pozycjonowaniem, funkcją wentylacji, automatyką przeciwsłoneczną, scenami i funkcjami priorytetu, a jednocześnie może pełnić rolę uniwersalnego interfejsu wejściowego dla przycisków i kontaktów w instalacjach KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Aktuator żaluzjowy KNX do montażu podtynkowego (UP), model JAL-B1UP.02.
• Urządzenie jest przeznaczone do zasilania 230 V AC, 50/60 Hz. Podłączenie należy wykonywać wyłącznie zgodnie z parametrami podanymi w dokumentacji produktu.
• Maksymalny prąd znamionowy na wyjściu wynosi 6 A, a maksymalna moc silnika na kanał 300 W. Nie przekraczać tych wartości.
• Stopień ochrony IP20. Produkt przeznaczony do stosowania wewnątrz pomieszczeń, w miejscach chronionych przed wodą i wilgocią.
• Dopuszczalna temperatura pracy wynosi od 0 do 45°C, a temperatura przechowywania od -20 do +55°C.
• Dopuszczalna wilgotność powietrza: poniżej 95%. Kondensacja pary wodnej jest niedopuszczalna.
• Urządzenie może być montowane w dowolnej pozycji montażowej, wyłącznie jako instalacja podtynkowa.
• Napięcie magistrali KNX: 30 V DC SELV, zakres 21–31 V DC SELV. Podłączenie magistrali należy wykonać właściwym złączem KNX.
• Wejścia binarne pracują z napięciem 3,3 V DC wewnętrznym. Dopuszczalna całkowita długość przewodów wejściowych wynosi 10 m.
• Brak galwanicznej separacji od magistrali KNX. Podczas podłączania i eksploatacji należy uwzględnić wymagania bezpieczeństwa dla instalacji KNX.
• Do wejść binarnych należy podłączać wyłącznie przyciski, przełączniki i kontaktrony zgodnie z przeznaczeniem urządzenia.
• Podłączenia należy wykonywać przewodami zgodnymi z dokumentacją: przewód przyłączeniowy 1,5 mm² oraz przewód KNX o średnicy 0,6–0,8 mm, jednodrutowy.
