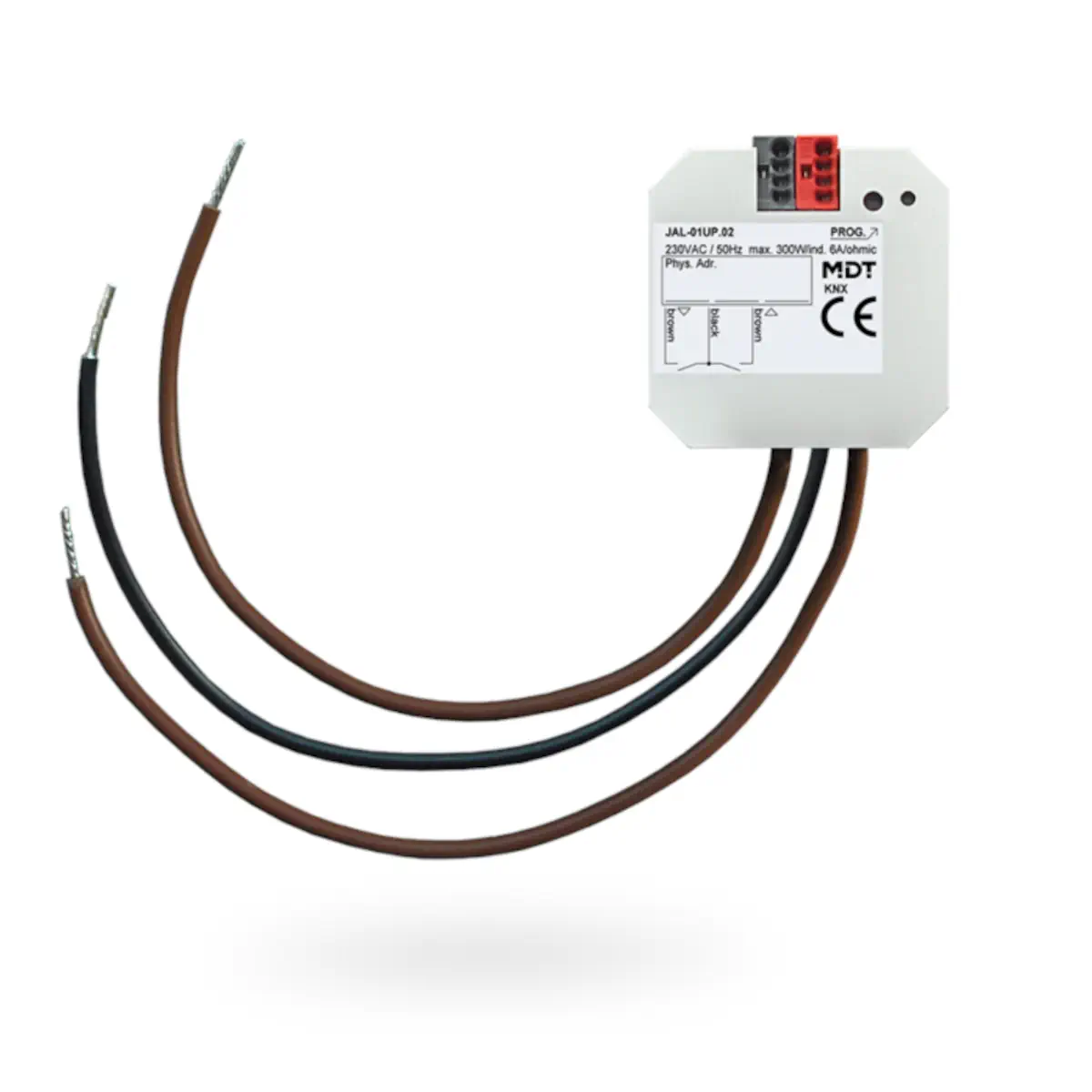

JAL-01UP.02 KNX aktor żaluzjowy 1-kanałowy, podtynkowy, 6 A, 230 V AC

JAL-01UP.02 firmy MDT to 1-kanałowy aktor KNX do rolet i żaluzji, przeznaczony do montażu podtynkowego. Model ten służy do sterowania napędami 230 V AC do 300 W, pracuje z obciążeniem do 6 A i oferuje tryb roletowy oraz żaluzjowy. Rozbudowana aplikacja obejmuje m.in. funkcję wentylacji, dokładne pozycjonowanie, funkcje scen, alarmów, sterowania centralnego i blokady, a także szybkie pobieranie aplikacji dzięki obsłudze Long Frames od ETS 5.

Najważniejsze cechy

• Producent: MDT
• Model: JAL-01UP.02
• Typ: 1-kanałowy aktor KNX do rolet i żaluzji
• Montaż: podtynkowy
• Liczba kanałów: 1
• Obciążalność: 6 A
• Obsługiwane napędy: 230 V AC, do 300 W
• Tryby pracy: roleta / żaluzja
• Funkcja wentylacji: okno otwarte / uchylone
• Konfigurowalne czasy: jazdy, przerwy i kroku
• Oddzielnie ustawiany czas jazdy: dla ruchu góra i dół
• Sterowanie impulsowe (tip): do dokładnego pozycjonowania
• Rozszerzone funkcje 1-bitowe: automatyczne pozycjonowanie i sceny
• Wartość 1-bajtowa: absolutne pozycjonowanie wysokości i lameli
• Funkcje dodatkowe: alarmowa, centralna i blokady
• Zachowanie po alarmie i blokadzie: wybieralne oddzielnie
• Zachowanie przy zaniku zasilania magistrali / resecie: wybieralne
• Parametryzacja: szybkie pobieranie aplikacji, obsługa Long Frames od ETS 5
• Wymiary (wys. x szer. x gł.): 41 x 41 x 22 mm
• Gwarancja: 3 lata

Zastosowanie

Aktor JAL-01UP.02 przeznaczony jest do sterowania jednym napędem rolety lub żaluzji 230 V AC w instalacjach KNX. Sprawdza się wszędzie tam, gdzie oprócz standardowego sterowania ruchem wymagane są również funkcje pozycjonowania, scen oraz integracji z automatyką budynkową.

• Rolety: sterowanie jednym napędem 230 V AC
• Żaluzje: pozycjonowanie wysokości i lameli
• Wentylacja: obsługa pozycji okna otwartego lub uchylonego
• Automatyka KNX: sceny, funkcje centralne, alarmowe i blokady

Funkcje i działanie

Tryby pracy i pozycjonowanie

• Obsługa trybu roletowego oraz żaluzjowego.
• Czas jazdy, czas przerwy i czas kroku są wybieralne.
• Dla kierunków góra i dół można ustawić oddzielne czasy jazdy.
• Sterowanie impulsowe (tip) umożliwia dokładne pozycjonowanie.
• Dostępna jest 1-bajtowa wartość do absolutnego pozycjonowania wysokości oraz lameli.

Funkcje automatyki i sterowania

• Funkcja wentylacji obsługuje pozycje związane z oknem otwartym lub uchylonym.
• Rozszerzone 1-bitowe funkcje automatycznego pozycjonowania i scen zwiększają możliwości integracji w systemie KNX.
• Urządzenie obsługuje funkcję alarmową, centralną oraz blokady.

Zachowanie w stanach specjalnych

• Zachowanie po alarmie jest wybieralne.
• Zachowanie po blokadzie jest wybieralne.
• Zachowanie przy zaniku zasilania magistrali i po resecie jest wybieralne.

Parametryzacja

• Model oferuje rozbudowaną aplikację.
• Szybkie pobieranie aplikacji dzięki obsłudze Long Frames od ETS 5.

Dane techniczne

• Producent: MDT
• Model: JAL-01UP.02
• System: KNX
• Typ urządzenia: aktor roletowo-żaluzjowy
• Liczba kanałów: 1
• Montaż: podtynkowy
• Obciążalność: 6 A
• Obsługiwane silniki: 230 V AC, do 300 W
• Tryby pracy: roleta / żaluzja
• Wymiary (wys. x szer. x gł.): 41 x 41 x 22 mm
• Obsługa ETS: Long Frames od ETS 5
• Gwarancja: 3 lata

Montaż

• Urządzenie przeznaczone jest do montażu podtynkowego.
• Kompaktowe wymiary 41 x 41 x 22 mm ułatwiają zabudowę w instalacjach podtynkowych.

Podsumowanie

MDT JAL-01UP.02 to kompaktowy i funkcjonalny 1-kanałowy aktor KNX do sterowania roletami i żaluzjami 230 V AC o mocy do 300 W. Oferuje dokładne pozycjonowanie, funkcję wentylacji, rozszerzone funkcje scen i automatyki oraz wybieralne reakcje na alarm, blokadę i reset magistrali. Dzięki montażowi podtynkowemu, niewielkim wymiarom i obsłudze ETS 5 Long Frames jest to praktyczne rozwiązanie do nowoczesnych instalacji KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do sterowania silnikami żaluzji lub rolet.
• Urządzenie do montażu podtynkowego (UP).
• Stopień ochrony IP20 – produkt przeznaczony do stosowania wewnątrz pomieszczeń, bez narażenia na wodę i bezpośrednie działanie wilgoci.
• Zasilanie urządzenia: 230 V AC, 50/60 Hz.
• Napięcie magistrali KNX: 30 V DC SELV, zakres 21…31 V DC SELV.
• Nie używać poza określonymi parametrami znamionowymi. Prąd znamionowy na wyjście wynosi 6 A, a maksymalna moc silnika na kanał 300 W.
• Produkt należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy 0…45°C, wilgotność powietrza poniżej 95%, bez kondensacji.
• Temperatura przechowywania: od -20 do +55°C.
• Do podłączenia należy stosować przewody zgodne z dokumentacją: przewód przyłączeniowy 1,5 mm², przewód KNX o średnicy 0,6…0,8 mm, jednodrutowy.
• Urządzenie posiada 1 wyjście i przekaźnik monostabilny. Nie stosować do obciążeń innych niż przewidziane przez producenta.
• Produkt należy instalować i eksploatować zgodnie z wymaganiami systemu KNX oraz parametrami aplikacji od ETS 4.

Pliki do pobrania:
JAL-01UP.02 Karta katalogowa
