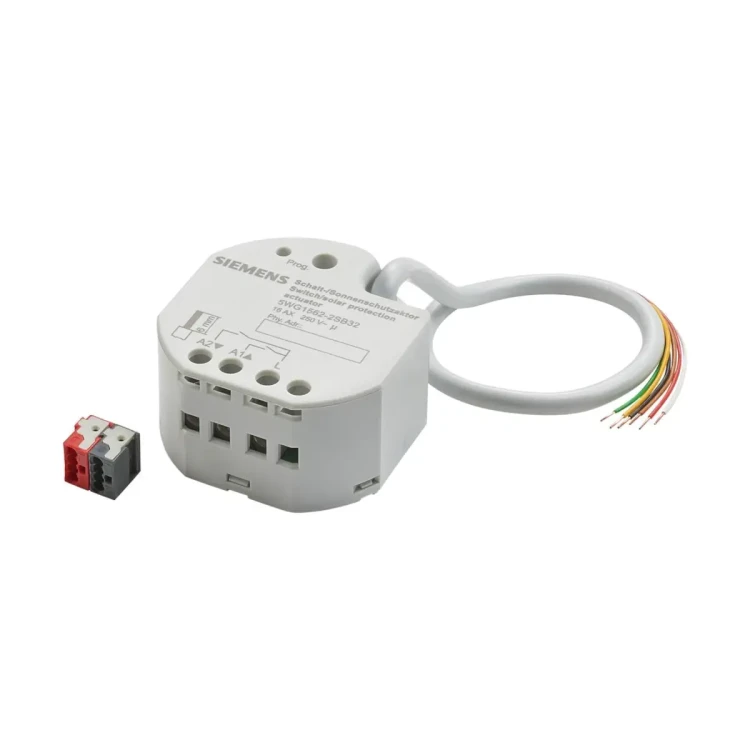

UP 562S32 Aktor żaluzjowy 1 x 230 V AC, 6 A, 3x wejścia cyfrowe, opcjonalnie montaż na szynie DIN (patrz M 592/01)

UP 562S32 to aktor przełączający / aktor do sterowania osłonami przeciwsłonecznymi KNX z serii Siemens GAMMA instabus, będący urządzeniem kombinowanym z 3 wejściami binarnymi (dla styków bezpotencjałowych) oraz 2 wyjściami przekaźnikowymi (styki bezpotencjałowe, przekaźniki bistabilne). Urządzenie odbiera telegramy z KNX i – zależnie od konfiguracji w ETS – może pracować jako klasyczny aktor łączeniowy do załączania odbiorów lub jako aktor żaluzjowy do bezpośredniego sterowania napędami osłon (rolety, żaluzje, markizy itp.) z funkcjami automatyki i zabezpieczeń.

Najważniejsze cechy

• Producent: Siemens (GAMMA instabus)
• Model: UP 562S32
• Numer katalogowy: 5WG1562-2SB32
• Magistrala: KNX
• KNX Data Secure: obsługa szyfrowanej transmisji telegramów
• Wyjścia: 2 × przekaźnik bistabilny, styki bezpotencjałowe
• Napięcie łączeniowe wyjść: AC 250 V (50/60 Hz)
• Prąd znamionowy: Σ 16 AX
• Wejścia binarne: 3 × dla styków bezpotencjałowych
• Zasilanie elektroniki: z magistrali KNX (brak dodatkowego zasilacza)
• Logika: 8 wewnętrznych funkcji logicznych
• Konfiguracja: ETS5 v5.7.3 lub nowszy
• Obudowa / stopień ochrony: IP20

Zastosowanie

UP 562S32 jest przeznaczony do automatyki budynkowej KNX jako uniwersalne urządzenie do sterowania wyjściami oraz zbierania sygnałów z wejść:

• Sterowanie osłonami i napędami AC w trybie żaluzjowym: żaluzje, rolety, rolety zewnętrzne, markizy, zasłony, świetliki, klapy wentylacyjne i podobne „zawieszenia” odpowiednie do napięcia sieciowego (silniki 110…230 V AC).
• Przełączanie odbiorów elektrycznych w trybie łączeniowym (np. oświetlenie, elektrozaczepy/otwieracze drzwi).
• Odczyt sygnałów z przycisków, przełączników, kontaktronów okien/drzwi i innych czujników poprzez 3 wejścia binarne.

Funkcje i działanie

Tryb przełączania lub tryb osłon (konfiguracja w ETS)

• Wyjścia przekaźnikowe można w ETS ustawić jako wyjścia łączeniowe lub jako wyjścia do sterowania osłonami.
• W trybie osłon urządzenie steruje napędami osłon poprzez styki przekaźnikowe, z możliwością konfiguracji m.in. czasów ruchu, funkcji centralnych, scen oraz funkcji bezpieczeństwa i automatyki.
• W trybie łączeniowym dostępne są m.in. funkcje scen, logika, funkcje czasowe, blokady, wymuszenia oraz sygnalizacja stanu łączenia.

Przekaźniki bistabilne i zachowanie po zaniku napięcia KNX

• Każde wyjście posiada przekaźnik bistabilny zasilany z magistrali KNX, co umożliwia zdefiniowanie zachowania (pozycji preferowanej) po zaniku/powrocie napięcia magistrali oraz po operacji programowania ETS.
• W przypadku zaniku napięcia magistrali bieżący stan wejść i styków jest trwale zapisywany i przywracany po powrocie napięcia.

Wejścia binarne (3 × styki bezpotencjałowe)

• Wejścia 1 i 2 mogą działać (zależnie od ETS) wewnętrznie na wyjścia lub niezależnie na magistralę KNX.
• Wejście 3 może działać na magistralę KNX (zgodnie z konfiguracją).
• Dostępne (zależnie od ETS) są m.in. funkcje: przełączanie, ściemnianie, sterowanie żaluzjami, nadajnik wartości (1/2/3/6 bajtów, w tym wartość temperatury barwowej i koloru), rozszerzenie scen, praca 2-kanałowa, rozszerzenie regulatora oraz blokady.

Funkcje logiczne

• 8 wewnętrznych funkcji logicznych do realizacji prostych i złożonych zależności.
• Przykładowe bloki: bramki logiczne (np. AND/OR/XOR, do 4 wejść), konwerter 1-bit → 1-bajt, element blokujący, komparator wartości, wyłącznik krańcowy z histerezą.

Bezpieczeństwo komunikacji i aktualizacje

• Obsługa KNX Data Secure (szyfrowana transmisja telegramów) z konfiguracją w projekcie ETS.
• Możliwość aktualizacji firmware za pomocą narzędzia do pobierania firmware Siemens.

Podłączenie elektryczne i okablowanie

• Zasilanie: z magistrali KNX (DC 24 V, DC 21…30 V).
• Połączenie KNX i wejść binarnych: poprzez fabrycznie przygotowany przewód sterujący YY6x0.6.
• Wejścia binarne: wyłącznie dla styków bezpotencjałowych.
• Maks. długość przewodu do wejść (pary skręcane): 10 m (zalecany typ: J‑Y(St)Y).
• Zaciski śrubowe: dla przewodów Cu: jednodrutowych 0,5…4 mm², linka bez tulejki 0,5…4 mm², linka z tulejką 0,5…2,5 mm².
• Moment dokręcania zacisków: maks. 0,8 Nm; długość odizolowania: 6 mm.

Dane techniczne

• Napięcie zasilania KNX: DC 24 V (DC 21…30 V)
• Pobór prądu z KNX: 5…18 mA
• Moc strat (zużycie wewnętrzne): 150 mW
• Liczba wejść binarnych: 3 (styki bezpotencjałowe)
• Napięcie impulsowe na wejściu (styk otwarty): 5 V
• Prąd impulsowy na wejściu (styk zamknięty): 1,5 mA (ciągły)
• Czas drgań styków (debounce): 30…255 ms (konfigurowalny)
• Wyjścia przekaźnikowe: 2 (bistabilne, bezpotencjałowe)
• Napięcie łączeniowe: AC 250 V (50/60 Hz)
• Prąd znamionowy: Σ 16 AX
• Maks. zdolność łączeniowa: Σ 2500 W
• AC3 (silniki): Σ 1380 VA
• Obciążenie z lamp (wybrane): żarowe Σ 2300 W; halogen HV Σ 2300 W; LED HV Σ 400 W (230 V)
• Stopień ochrony: IP20
• Temperatura otoczenia: -5…+45 °C
• Temperatura składowania/transportu: -25…+70 °C
• Wilgotność względna: 5…93% (bez kondensacji)
• Wymiary (szer. × dł. × wys.): 48 × 50 × 28 mm
• Masa: 66 g
• Materiał obudowy: PC

Montaż

• Urządzenie jest przeznaczone do instalacji w odpowiednich puszkach (zalecenie: puszka elektroniczna z przegrodą).
• Główny typ montażu: podtynkowy (flush-mount).
• Możliwa jest także instalacja na szynie montażowej w rozdzielnicy lub montaż natynkowy w sufitach podwieszanych, kanałach parapetowych i puszkach podłogowych przy użyciu obudowy montażowej M 592/01 (5WG1592-8AB01).

Podsumowanie

Siemens GAMMA instabus UP 562S32 to kompaktowy aktor KNX łączący w jednym urządzeniu 2 wyjścia przekaźnikowe (Σ16 AX) i 3 wejścia binarne. Dzięki konfiguracji w ETS może pracować jako aktor przełączający lub jako sterownik osłon (rolety/żaluzje/markizy), oferując rozbudowane funkcje automatyki (sceny, blokady, wymuszenia, funkcje bezpieczeństwa), a dodatkowo zapewnia KNX Data Secure dla szyfrowanej komunikacji w systemie KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt UP 562S32 posiada oznaczenie CE oraz znaki KNX, EAC, RCM i UKCA.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektroniczny zgodnie z lokalnymi i aktualnie obowiązującymi przepisami.
• Montaż, podłączenie, uruchomienie i konfigurację urządzenia może wykonywać wyłącznie wykwalifikowany elektryk, zgodnie z dokumentacją producenta oraz krajowymi przepisami bezpieczeństwa i normami dla instalacji elektrycznych.
• Urządzenie jest przeznaczone do instalacji w systemie KNX i pracy z zasilaniem magistrali KNX DC 24 V (zakres DC 21...30 V) oraz obciążeniami przełączanymi do AC 250 V. Przed rozpoczęciem prac montażowych lub serwisowych należy odłączyć odpowiednie obwody od zasilania i zabezpieczyć je przed ponownym załączeniem.
• Nie otwierać obudowy urządzenia. Otwarcie obudowy może spowodować zagrożenie bezpieczeństwa oraz uszkodzenie produktu.
• Urządzenie należy instalować wyłącznie w miejscu niedostępnym dla osób niewykwalifikowanych, np. w puszce podtynkowej, kanale instalacyjnym lub rozdzielnicy. Nieprawidłowy montaż może spowodować utratę funkcji bezpieczeństwa instalacji.
• Nigdy nie podłączać napięcia sieciowego 230 V AC ani żadnych innych napięć zewnętrznych do wejść binarnych przeznaczonych dla styków bezpotencjałowych. Może to spowodować zniszczenie urządzenia, zagrożenie dla osób oraz naruszenie bezpieczeństwa elektrycznego całego systemu KNX/SELV.
• Przy podłączaniu styków bezpotencjałowych należy zapewnić bezpieczną separację od napięć niebezpiecznych. Przewody niskonapięciowe (magistrala i wejścia) muszą być prowadzone w odległości co najmniej 4 mm od przewodów obciążenia 230 V.
• Nie wolno łączyć przewodów wejść 1, 2, 3 ani wspólnego potencjału COM z wejściami lub zaciskami COM innych urządzeń. Nie wolno również umieszczać zacisków magistrali/wejść i zacisków napięcia sieciowego w tej samej puszce bez odpowiedniej, sztywnej przegrody.
• Do zacisków śrubowych należy stosować przewody o przekrojach zgodnych z dokumentacją: drut 0,5...4 mm², linka bez tulejki 0,5...4 mm², linka z tulejką 0,5...2,5 mm². Długość odizolowania przewodu powinna wynosić 6 mm, a maksymalny moment dokręcania zacisków 0,8 Nm.
• Fazy zasilające należy zabezpieczyć wyłącznikiem nadprądowym B16. Podłączenie obciążeń należy wykonać zgodnie z dopuszczalnymi parametrami urządzenia: styki przekaźnikowe 2 x bezpotencjałowe, AC 250 V, suma obciążenia do 16 AX.
• Podczas uruchamiania należy upewnić się, że wszystkie styki przekaźników są otwarte przed podaniem napięcia magistrali KNX na urządzenie. Niezastosowanie właściwej kolejności uruchomienia może doprowadzić do uszkodzenia podłączonych napędów.
• Urządzenie należy stosować wyłącznie w dopuszczalnych warunkach środowiskowych: stopień ochrony IP20, temperatura otoczenia od -5 °C do +45 °C, wilgotność względna 5%...93% bez kondensacji. Produkt jest przeznaczony do użytku wewnętrznego w odpowiednio chronionym miejscu montażu.
• W przypadku wykorzystania funkcji KNX Data Secure należy zdjąć certyfikat urządzenia z obudowy i przechowywać go w bezpiecznym miejscu. Klucz FDSK nie może dostać się w ręce osób nieuprawnionych, ponieważ jest wymagany do bezpiecznego uruchomienia urządzenia.
