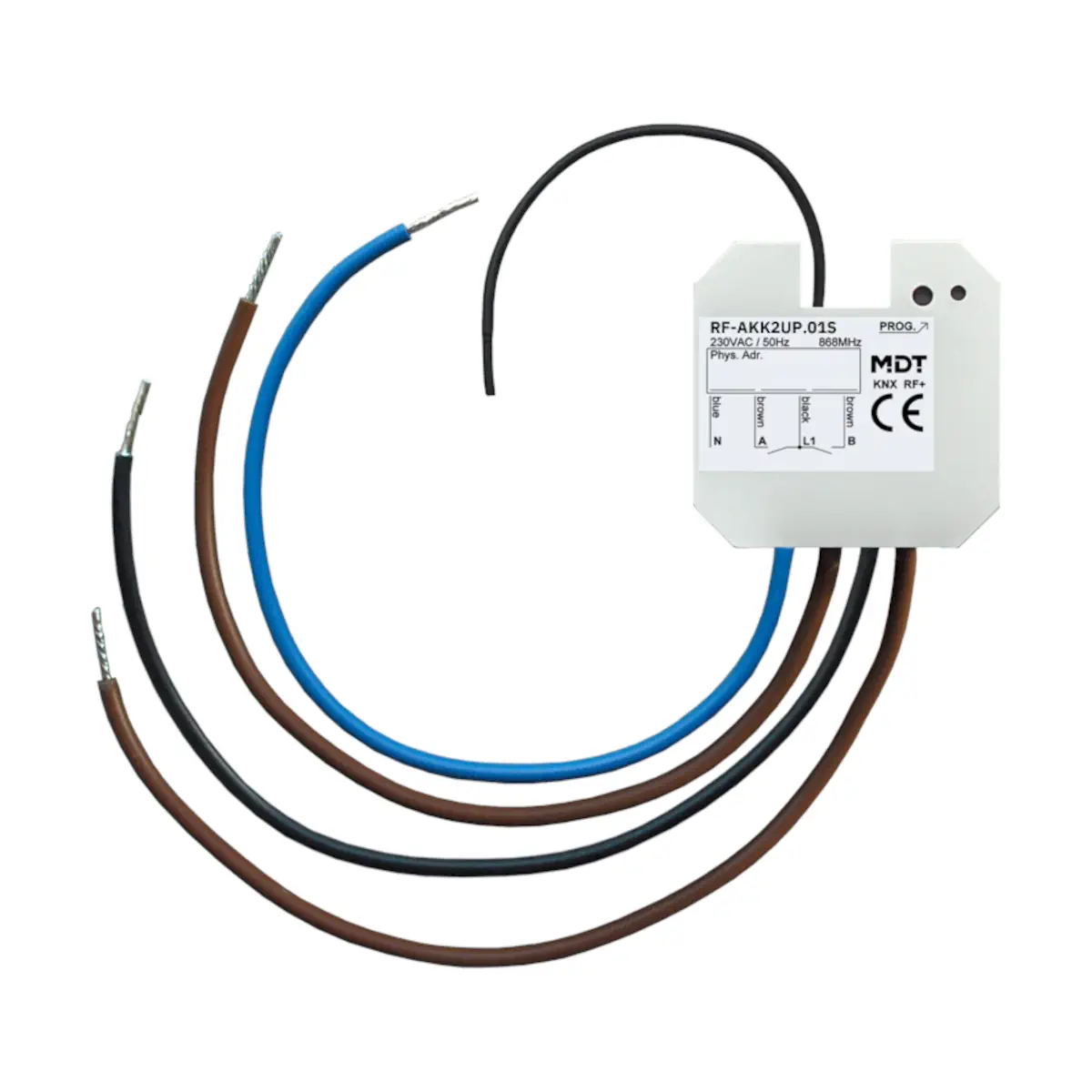

RF-AKK2UP.01S KNX RF+ aktor przełączający 2-krotny, podtynkowy, 10 A, 230 V AC, z funkcją Secure

RF-AKK2UP.01S to 2-kanałowy aktor przełączający KNX RF+ marki MDT, przeznaczony do montażu podtynkowego w puszce instalacyjnej. Wersja Secure obsługuje KNX Data Secure, pracuje z zasilaniem 230 V AC i wykorzystuje przekaźnik monostabilny. Model ten komunikuje się radiowo w paśmie 868 MHz w standardzie KNX RF+ Protocol in System Mode, dzięki czemu jest przeznaczony do modernizacji instalacji bez prowadzenia przewodu magistralnego KNX.

Najważniejsze cechy

• Producent: MDT
• Model: RF-AKK2UP.01S
• Typ: 2-kanałowy aktor przełączający KNX RF+ do montażu podtynkowego
• Wersja: Secure
• Przekaźnik: monostabilny
• Zasilanie: 230 V AC
• Maksymalny prąd: 10 A przy obciążeniu rezystancyjnym; 10 A przy 14 µF / 2 ECG
• Komunikacja radiowa: 868 MHz, KNX RF+ Protocol in System Mode
• Bezpieczeństwo transmisji: KNX Data Secure
• Tryby pracy: normalnie otwarty i normalnie zamknięty
• Funkcje czasowe: opóźnienie załączenia, opóźnienie wyłączenia, funkcja oświetlenia klatki schodowej
• Sprzężenie zwrotne stanu dla wszystkich kanałów (aktywne/pasywne)
• Funkcje logiczne
• Sceny: 8 na kanał
• Funkcje centralne i obiekty blokujące do pracy wymuszonej
• Uruchomienie: od ETS 5
• Integracja z systemem: przez MDT KNX RF+ Line Coupler
• Montaż: w puszce instalacyjnej
• Wymiary (wys. x szer. x gł.): 41 x 41 x 22 mm
• Gwarancja: 3 lata

Zastosowanie

Model RF-AKK2UP.01S służy do przełączania dwóch kanałów w systemie KNX RF+. Dzięki radiowej komunikacji w paśmie 868 MHz i zasilaniu 230 V AC jest przeznaczony szczególnie do modernizacji instalacji bez prowadzenia przewodu magistralnego KNX. Urządzenie montuje się podtynkowo w puszce instalacyjnej, a połączenie z systemem odbywa się przez MDT KNX RF+ Line Coupler.

Funkcje i działanie

Przełączanie

• 2 kanały przełączające
• Przekaźnik monostabilny
• Obsługa trybów normalnie otwartego i normalnie zamkniętego

Funkcje czasowe

• Opóźnienie załączenia
• Opóźnienie wyłączenia
• Funkcja oświetlenia klatki schodowej

Sprzężenie zwrotne i logika

• Sprzężenie zwrotne stanu dla wszystkich kanałów (aktywne/pasywne)
• Funkcje logiczne

Sceny i funkcje centralne

• 8 scen na kanał
• Funkcje centralne
• Obiekty blokujące do pracy wymuszonej

Komunikacja KNX RF+ i uruchomienie

• Pasmo radiowe: 868 MHz do pracy na terenie UE
• Protokół: KNX RF+ Protocol in System Mode
• Bezpieczeństwo: KNX Data Secure
• Uruchomienie i parametryzacja: od ETS 5
• Połączenie z instalacją KNX: przez MDT KNX RF+ Line Coupler

Dane techniczne

• Producent: MDT
• Model: RF-AKK2UP.01S
• Typ urządzenia: KNX RF+ Switch Actuator 2 gang
• Rodzaj montażu: podtynkowy
• Miejsce instalacji: puszka instalacyjna
• Zasilanie: 230 V AC
• Przekaźnik: monostabilny
• Maksymalny prąd przy obciążeniu rezystancyjnym: 10 A
• Maksymalny prąd przy 14 µF / 2 ECG: 10 A
• Częstotliwość radiowa: 868 MHz
• Standard komunikacji: KNX RF+ Protocol in System Mode
• Zabezpieczenie komunikacji: KNX Data Secure
• Uruchomienie: od ETS 5
• Wymiary (wys. x szer. x gł.): 41 x 41 x 22 mm
• Gwarancja: 3 lata

Montaż

• Montaż podtynkowy w puszce instalacyjnej
• Zasilanie urządzenia: 230 V AC
• Integracja z instalacją KNX RF+ przez MDT KNX RF+ Line Coupler
• Rozwiązanie przeznaczone do modernizacji bez instalowania przewodu magistralnego KNX

Podsumowanie

MDT RF-AKK2UP.01S to podtynkowy, 2-kanałowy aktor przełączający KNX RF+ z zasilaniem 230 V AC, przekaźnikiem monostabilnym i obsługą KNX Data Secure. Funkcje czasowe, sprzężenie zwrotne stanu, logika, 8 scen na kanał oraz funkcje centralne i obiekty blokujące do pracy wymuszonej sprawiają, że jest to praktyczne rozwiązanie do nowoczesnych modernizacji instalacji KNX bez prowadzenia magistrali przewodowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt RF-AKK2UP.01S posiada deklarację zgodności UE zgodnie z dyrektywą 2014/53/UE.
• Urządzenie jest przeznaczone do zasilania 230 V AC, 50/60 Hz.
• Nie jest dopuszczalna praca mieszana napięcia znamionowego i bezpiecznego bardzo niskiego napięcia SELV (Safety Extra Low Voltage) wewnątrz aktora.
• Produkt należy stosować wyłącznie zgodnie z jego przeznaczeniem jako KNX RF+ Schaltaktor 2-fach w liniach KNX RF+.
• Urządzenie jest przeznaczone do montażu podtynkowego (UP) w puszce instalacyjnej.
• Stopień ochrony IP20.
• Należy przestrzegać parametrów obciążenia i nie przekraczać wartości znamionowych urządzenia, w szczególności 10 A na wyjście.
• Warunki pracy: temperatura otoczenia podczas eksploatacji 0…45°C, wilgotność powietrza poniżej 95%.
• Warunki przechowywania: od -20 do +55°C.
• Urządzenie pracuje w paśmie 868,0…868,6 MHz. Użytkowanie pasma 868 MHz podlega przepisom krajowym; przed uruchomieniem należy sprawdzić i przestrzegać obowiązujących wymagań prawnych danego kraju.
• Do uruchomienia wymagane jest oprogramowanie ETS 5 lub nowsze zgodnie z aktualną wersją aplikacji KNX.
• Produkt obsługuje KNX Data Secure.

Pliki do pobrania:
RF-AKK2UP.01S Karta katalogowa
