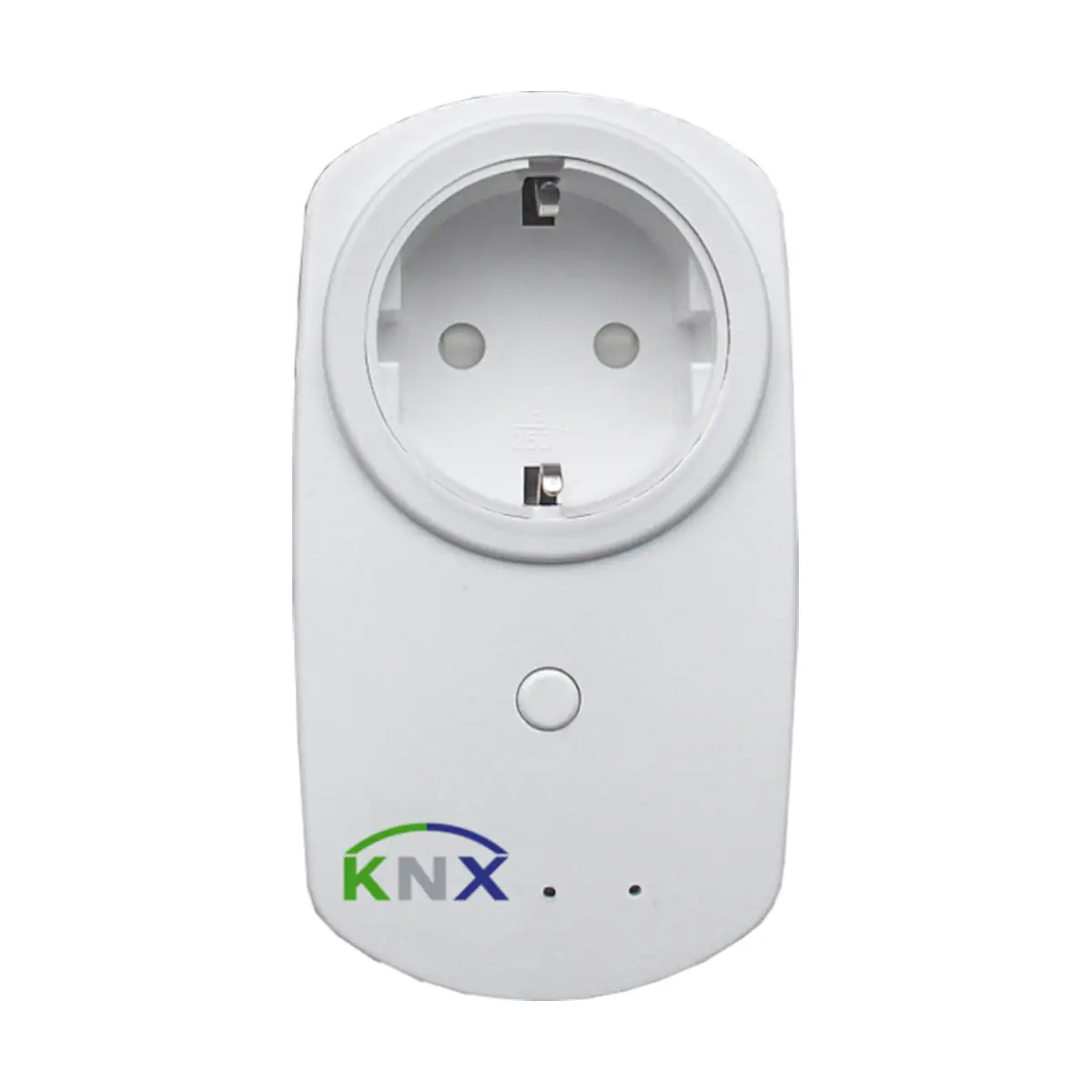

RF-AZK1ST.01S KNX RF+ gniazdo 1-krotne, 16 A, 230 V AC, z pomiarem mocy czynnej, z funkcją Secure

RF-AZK1ST.01S to gniazdo KNX RF+ firmy MDT z pomiarem mocy czynnej, przeznaczone do odbioru telegramów KNX/EIB i przełączania jednego obciążenia elektrycznego. Urządzenie pracuje przy 230 VAC i obsługuje obciążenie do 16 A, wykorzystując przekaźnik monostabilny. Dzięki pracy w dwukierunkowym trybie KNX RF+ świetnie nadaje się do klasycznych instalacji, w których nie prowadzi się przewodów magistralnych KNX, a parametryzacja odbywa się za pomocą ETS 5.

Najważniejsze cechy

• Producent: MDT
• Model: RF-AZK1ST.01S
• Typ: gniazdo KNX RF+ z pomiarem mocy czynnej
• Zastosowanie: odbiór telegramów KNX/EIB i przełączanie jednego obciążenia elektrycznego
• Zasilanie: 230 VAC / 50 Hz
• Obciążenie rezystancyjne: 16 A
• Napięcie przełączania: 230 VAC
• Przekaźnik: monostabilny
• Tryb pracy styku: NO i NC
• Pomiar prądu: 10 mA – 20 A
• Dokładność pomiaru: 2%
• Częstotliwość próbkowania: 2000 próbek / 500 ms
• Transmisja danych pomiarowych: mA / A / kW na magistralę KNX
• Zintegrowany licznik: dokładna rejestracja poboru mocy czynnej
• Funkcje czasowe: opóźnienie załączenia, opóźnienie wyłączenia, funkcja oświetlenia schodowego
• Status zwrotny: aktywny lub pasywny
• Funkcje logiczne: logiczne łączenie danych binarnych
• Sceny: 8 scen
• Funkcje dodatkowe: centralne przełączanie i funkcje blokady
• Zachowanie przy zaniku/powrocie napięcia magistrali: regulowane parametrami
• Komunikacja radiowa: 868,3 MHz, KNX RF S-Mode, dwukierunkowy KNX RF+
• Zasięg radiowy: 150 m
• Moc nadawcza: 10 dBm
• Czułość: > -105 dBm
• Pobór mocy: typ. < 0,3 W
• Stopień ochrony: IP20
• Temperatura pracy: 0 do +45°C
• Trwałość mechaniczna wyjścia: 1 000 000 cykli
• Produkcja: Niemcy, certyfikacja ISO 9001
• Gwarancja: 3 lata

Zastosowanie

RF-AZK1ST.01S przeznaczony jest do bezprzewodowej integracji odbiorników elektrycznych z systemem KNX RF+. Sprawdza się szczególnie w instalacjach modernizowanych i konwencjonalnych, gdzie nie ma możliwości prowadzenia przewodów magistralnych KNX. Połączenie z magistralą KNX+ realizowane jest przez MDT KNX RF+ Line Coupler.

Urządzenie może przełączać między innymi:

• obciążenia rezystancyjne do 16 A,
• lampy żarowe do 2300 W,
• lampy halogenowe 230 V do 2000 W,
• lampy halogenowe z transformatorem elektronicznym do 800 W,
• świetlówki bez kompensacji do 800 W,
• świetlówki z kompensacją równoległą do 180 W.

Funkcje i działanie

Sterowanie i funkcje przełączania

• Odbiera telegramy KNX/EIB i przełącza jedno obciążenie elektryczne.
• Wykorzystuje przekaźnik monostabilny.
• Obsługuje pracę styku w trybie NO i NC.
• Udostępnia funkcje czasowe, takie jak opóźnienie załączenia, opóźnienie wyłączenia i funkcja oświetlenia schodowego.
• Obsługuje status zwrotny aktywny lub pasywny.
• Umożliwia logiczne łączenie danych binarnych.
• Oferuje 8 scen oraz centralne funkcje przełączania i funkcje blokady.

Pomiar i rejestracja

• Gniazdo realizuje dokładny pomiar prądu w zakresie 10 mA – 20 A.
• Dokładność pomiaru wynosi 2%.
• Próbkowanie odbywa się z częstotliwością 2000 próbek / 500 ms.
• Dane pomiarowe mogą być przesyłane na magistralę KNX w formatach mA, A i kW.
• Zintegrowany licznik pozwala dokładnie rejestrować pobór mocy czynnej.

Zachowanie przy zaniku napięcia

• W przypadku zaniku napięcia sieciowego wszystkie wyjścia są wyłączane.
• Po powrocie napięcia sieciowego pozycja przekaźnika zostaje przywrócona.
• Zachowanie przy zaniku i powrocie napięcia magistrali jest konfigurowalne parametrami.

Komunikacja KNX RF+ i uruchomienie

• Praca w dwukierunkowym trybie KNX RF+ w trybie systemowym.
• Kompatybilność: KNX RF S-Mode z obsługą ETS 5.
• Częstotliwość nadawcza: 868,3 MHz (do pracy na terenie UE).
• Zasięg: 150 m.
• Połączenie z magistralą KNX+: przez MDT KNX RF+ Line Coupler.
• Zgodność: z nową specyfikacją KNX RF+.
• Do projektowania i uruchomienia urządzenia zalecane jest użycie ETS.

Dane techniczne

• Zasilanie: 230 VAC / 50 Hz
• Napięcie przełączania: 230 VAC
• Obciążenie rezystancyjne: 16 A
• Obciążenie pojemnościowe: 21 µF
• Maksymalny prąd udarowy: 80 A / 150 µs oraz 40 A / 600 µs
• Zakres pomiaru prądu: 10 mA – 20 A
• Dokładność pomiaru: 2%
• Próbkowanie: 2000 próbek / 500 ms
• Częstotliwość radiowa: 868,3 MHz
• Zasięg radiowy: 150 m
• Moc nadawcza: 10 dBm
• Czułość odbiornika: > -105 dBm
• Kompatybilność: KNX RF S-Mode (obsługa ETS 5)
• Maks. obciążenie lamp żarowych: 2300 W
• Maks. obciążenie lamp halogenowych 230 V: 2000 W
• Maks. obciążenie lamp halogenowych z transformatorem elektronicznym: 800 W
• Maks. obciążenie świetlówek bez kompensacji: 800 W
• Maks. obciążenie świetlówek z kompensacją równoległą: 180 W
• Maksymalna liczba transformatorów elektronicznych: 3
• Trwałość mechaniczna: 1 000 000 cykli
• Pobór mocy z sieci: typ. < 0,3 W
• Temperatura pracy: 0 do +45°C
• Stopień ochrony: IP20

Montaż

• Urządzenie jest przeznaczone do montażu i pracy wyłącznie w suchych pomieszczeniach.
• Komunikacja z systemem KNX odbywa się przez MDT KNX RF+ Line Coupler.
• Do uruchomienia i parametryzacji zalecane jest użycie ETS 5.

Podsumowanie

MDT RF-AZK1ST.01S to funkcjonalne gniazdo KNX RF+ do sterowania jednym odbiornikiem 230 VAC / 16 A, wyposażone w pomiar prądu, transmisję wartości pomiarowych na magistralę KNX oraz zintegrowany licznik poboru mocy czynnej. Dzięki obsłudze ETS 5, funkcjom czasowym, scenom, logice, statusom zwrotnym i pracy w dwukierunkowym systemie KNX RF+ jest to praktyczne rozwiązanie do nowoczesnych, bezprzewodowych instalacji KNX w suchych pomieszczeniach.

Pliki do pobrania:
RF-AZK1ST.01S Karta katalogowa

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt RF-AZK1ST.01S posiada deklarację zgodności UE zgodnie z dyrektywą 2014/53/UE.
• Urządzenie jest przeznaczone do pracy z napięciem 230 V AC, 50/60 Hz. Należy używać wyłącznie zgodnie z parametrami znamionowymi producenta.
• Maksymalny prąd znamionowy wyjścia wynosi 16 A. Nie przekraczać dopuszczalnego obciążenia urządzenia.
• Produkt jest przeznaczony jako wtyk pośredni do przełączania pojedynczych odbiorników z wtyczką ze stykiem ochronnym, np. lamp stojących lub oświetlenia dekoracyjnego.
• Nie należy przekraczać dopuszczalnych obciążeń dla poszczególnych typów odbiorników: żarówki 2300 W, halogeny HV 2000 W, halogeny NV 800 W, świetlówki nieskompensowane 800 W, świetlówki kompensowane równolegle 180 W.
• Ze względu na stopień ochrony IP20 produkt należy stosować wyłącznie w miejscach suchych i chronić przed kontaktem z wodą oraz nadmierną wilgocią.
• Urządzenie należy użytkować wyłącznie w zakresie temperatur pracy od 0 do 45°C, przechowywać w temperaturze od -20 do +55°C, przy wilgotności powietrza poniżej 95%.
• Produkt jest urządzeniem radiowym pracującym w paśmie 868,0–868,6 MHz. Użytkowanie pasma 868 MHz podlega przepisom krajowym; przed uruchomieniem należy sprawdzić i przestrzegać obowiązujących regulacji danego kraju.
• Produkt jest przeznaczony do stosowania w systemie KNX RF+ (KNX RF S-Mode) i współpracuje z KNX Data Secure. Uruchomienie wymaga ETS 5 lub nowszej aktualnej wersji.
