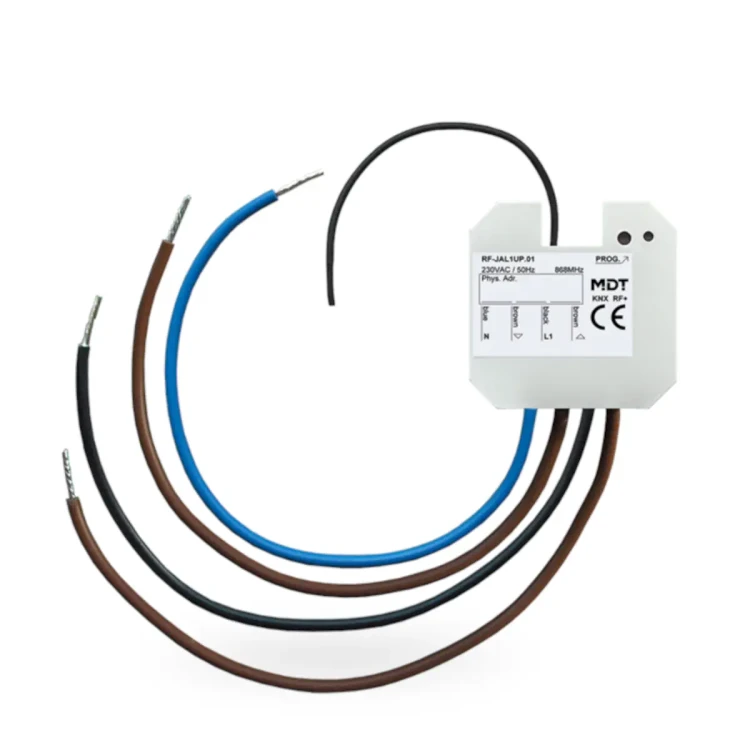

RF-JAL1UP.01 KNX RF+ aktor żaluzjowy 1-krotny, podtynkowy, 10 A, 230 V AC

RF-JAL1UP.01 to 1-kanałowy, podtynkowy aktor rolet i żaluzji KNX RF+, przeznaczony do sterowania napędami 230 V AC o mocy do 300 W. Urządzenie pracuje w protokole KNX RF+ w trybie System Mode, komunikuje się radiowo na częstotliwości 868 MHz do zastosowań na terenie UE i zostało zaprojektowane z myślą o modernizacjach, w których nie prowadzi się przewodu magistralnego KNX. Wersja RF-JAL1UP.01 wyposażona jest w przekaźnik monostabilny, zasilanie 230 V AC i jest przeznaczona do montażu w puszce instalacyjnej.

Najważniejsze cechy

• Model: RF-JAL1UP.01
• Typ: 1-kanałowy podtynkowy aktor rolet / żaluzji KNX RF+
• Zastosowanie: sterowanie napędami rolet i żaluzji 230 V AC
• Liczba kanałów: 1
• Zasilanie: 230 V AC
• Maksymalna moc napędu: do 300 W
• Maksymalny prąd: 10 A przy obciążeniu rezystancyjnym
• Wersja wykonania: z przekaźnikiem monostabilnym
• Protokół komunikacyjny: KNX RF+ w trybie System Mode
• Uruchomienie: od ETS 5
• Częstotliwość radiowa: 868 MHz (UE)
• Tryb pracy: rolety / żaluzje
• Ustawienia czasów: wybieralny czas jazdy, pauzy i kroku
• Obiekty sterujące: 1-bitowe sterowanie automatyczne i funkcja zacieniania
• Pozycjonowanie: 8-bitowy obiekt do pozycji wysokości i lameli
• Sceny: 8 scen na kanał
• Dodatkowe funkcje: alarmowa, centralna i blokady
• Integracja z KNX: przez sprzęgło liniowe MDT KNX RF+
• Montaż: w puszce instalacyjnej
• Wymiary (wys. x szer. x gł.): 41 x 41 x 22 mm
• Gwarancja: 3 lata

Zastosowanie

RF-JAL1UP.01 przeznaczony jest do sterowania jednym napędem rolety lub żaluzji 230 V AC. Sprawdza się szczególnie w modernizowanych instalacjach, gdzie wymagane jest wdrożenie funkcji KNX bez układania przewodu magistralnego. Dzięki komunikacji KNX RF+ urządzenie może zostać zintegrowane z systemem automatyki budynkowej przy użyciu sprzęgła liniowego MDT KNX RF+.

Funkcje i działanie

Sterowanie roletami i żaluzjami

• Obsługa trybu pracy dla rolet i żaluzji.
• Wybieralne czasy jazdy, pauzy i kroku pozwalają dopasować działanie do konkretnego napędu i typu osłony.
• Dostępny jest 8-bitowy obiekt do zadawania pozycji wysokości oraz ustawienia lameli.

Funkcje automatyki

• 1-bitowe sterowanie automatyczne.
• Funkcja zacieniania przeciwsłonecznego.
• Obsługa 8 scen na kanał.
• Dostępne funkcje: alarmowa, centralna oraz blokady.

Komunikacja KNX RF+

• Komunikacja radiowa w standardzie KNX RF+.
• Praca w System Mode.
• Uruchamianie od ETS 5.
• Łączenie z instalacją KNX przez sprzęgło liniowe MDT KNX RF+.
• Częstotliwość pracy 868 MHz, przeznaczona do użytkowania na terenie UE.

Montaż i zasilanie

• Urządzenie przeznaczone do montażu podtynkowego.
• Instalacja w puszce instalacyjnej.
• Zasilanie 230 V AC.
• Kompaktowe wymiary 41 x 41 x 22 mm ułatwiają montaż w ograniczonej przestrzeni.

Dane techniczne

• Model: RF-JAL1UP.01
• Typ urządzenia: KNX RF+ Shutter Actuator, 1-kanałowy, podtynkowy
• Zasilanie: 230 V AC
• Sterowane napędy: rolety / żaluzje 230 V AC
• Maksymalna moc napędu: 300 W
• Maksymalny prąd: 10 A przy obciążeniu rezystancyjnym
• Typ przekaźnika: monostabilny
• Protokół: KNX RF+
• Tryb pracy KNX: System Mode
• Uruchomienie: od ETS 5
• Częstotliwość: 868 MHz
• Montaż: w puszce instalacyjnej
• Wymiary (wys. x szer. x gł.): 41 x 41 x 22 mm
• Gwarancja: 3 lata

Podsumowanie

RF-JAL1UP.01 to kompaktowy, 1-kanałowy aktor rolet i żaluzji KNX RF+ do montażu podtynkowego, przeznaczony do napędów 230 V AC do 300 W. Oferuje obsługę rolet i żaluzji, wybieralne czasy pracy, funkcję automatyki i zacieniania, pozycjonowanie 8-bitowe, 8 scen na kanał oraz funkcje alarmowe, centralne i blokady. Dzięki komunikacji radiowej KNX RF+ i integracji przez sprzęgło liniowe MDT KNX RF+ jest to praktyczne rozwiązanie do modernizacji instalacji bez prowadzenia przewodu magistralnego KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada deklarację zgodności UE zgodnie z dyrektywą 2014/53/UE.
• Urządzenie jest zasilane napięciem 230 V AC / 50–60 Hz. Montaż, podłączenie i uruchomienie należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz właściwym schematem połączeń.
• Produkt przeznaczony jest do decentralnej instalacji przy silnikach żaluzji lub rolet. Stosować wyłącznie zgodnie z przeznaczeniem.
• Urządzenie przeznaczone jest do montażu podtynkowego w puszce instalacyjnej. Stopień ochrony IP20 oznacza, że produkt jest przeznaczony do stosowania wewnątrz pomieszczeń, w miejscach chronionych przed wilgocią i bezpośrednim wpływem czynników atmosferycznych.
• Nie przekraczać dopuszczalnych parametrów elektrycznych urządzenia: prąd znamionowy 10 A na wyjście oraz maksymalna moc silnika 300 W na kanał.
• Podłączenie należy wykonać przewodem o parametrach zgodnych z dokumentacją producenta; urządzenie wyposażono w przewody przyłączeniowe 1,5 mm² o długości 19 cm.
• Użytkować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy od 0 do 45°C, wilgotność powietrza poniżej 95%. Przechowywać w temperaturze od -20 do +55°C.
• Urządzenie pracuje w paśmie radiowym 868,0–868,6 MHz. Przed uruchomieniem należy sprawdzić i przestrzegać krajowych przepisów dotyczących użytkowania pasma 868 MHz.
• Produkt jest przeznaczony do pracy w systemie KNX RF+ / KNX RF S-Mode. Uruchomienie wymaga ETS 5 lub nowszej aktualnej wersji oraz współpracy zgodnej z dokumentacją producenta.
