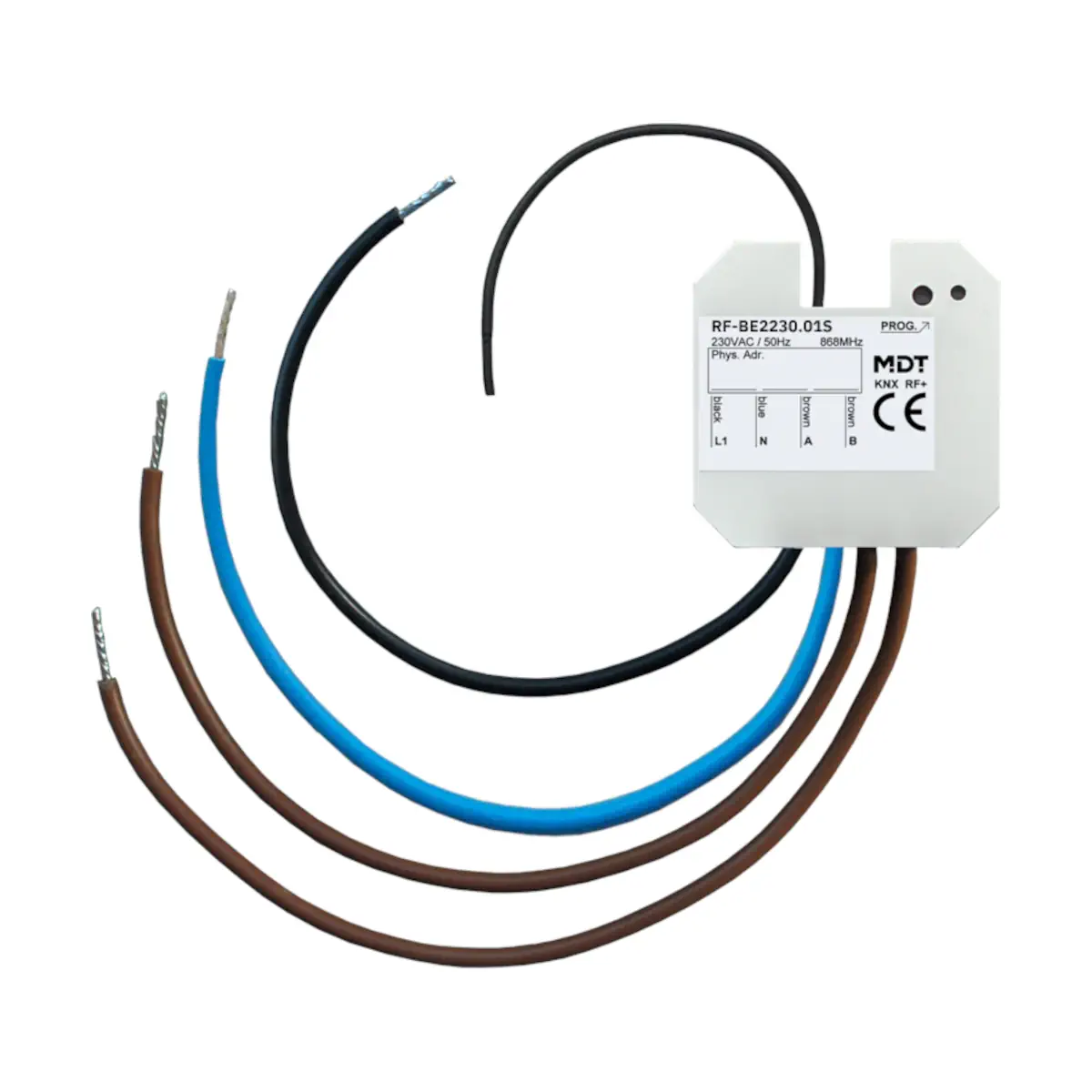

RF-BE2230.01S KNX RF+ interfejs uniwersalny 2-krotny, podtynkowy, z funkcją Secure

RF-BE2230.01S to podtynkowy, 2-kanałowy interfejs uniwersalny KNX RF+ w wersji Secure, przeznaczony do obsługi sygnałów sterujących 230 V AC. Model firmy MDT montuje się w puszce instalacyjnej i wykorzystuje do podłączenia przycisków 230 V, przełączników oraz czujników ruchu do systemu KNX RF+. Urządzenie pracuje w paśmie 868 MHz na terenie UE, obsługuje KNX RF+ Protocol w System Mode oraz KNX Data Secure, a dzięki komunikacji radiowej sprawdza się szczególnie przy modernizacji instalacji bez prowadzenia przewodu magistralnego KNX.

Najważniejsze cechy

• Producent: MDT
• Model: RF-BE2230.01S
• Typ: interfejs uniwersalny KNX RF+ 2-kanałowy, podtynkowy, Secure
• Wersja: do sygnałów sterujących 230 V AC
• Montaż: w puszce instalacyjnej
• Zasilanie: 230 V AC
• Maksymalna długość przewodu: 100 m
• Komunikacja radiowa: 868 MHz, praca na terenie UE
• Protokół: KNX RF+ Protocol w System Mode
• Bezpieczeństwo transmisji: KNX Data Secure
• Uruchomienie: od ETS 5
• Integracja z linią KNX RF+: przez MDT KNX RF+ Line Coupler
• Obsługiwane elementy: przyciski 230 V, przełączniki, czujniki ruchu
• Moduły logiczne: 4 zintegrowane moduły
• Tryby pracy wejść: NO i NC
• Konfigurowalna długość naciśnięcia przycisku
• Funkcja ściemniania i żaluzjowa dla obsługi przyciskiem pojedynczym i podwójnym
• Wysyłanie wartości, poleceń przełączania i pracy wymuszonej – wybieralne
• Krótkie / długie naciśnięcie z 2 obiektami
• Zintegrowany licznik impulsów i przełączeń
• Wysyłanie cykliczne: wybieralne
• Wymiary (wys. x szer. x gł.): 41 x 41 x 22 mm
• Gwarancja: 3 lata

Zastosowanie

Interfejs RF-BE2230.01S przeznaczony jest do integracji elementów sterujących 230 V AC z instalacją KNX RF+. Sprawdza się szczególnie w modernizowanych obiektach, gdzie wymagane jest rozszerzenie funkcji KNX bez instalowania przewodu magistralnego KNX.

• podłączenie przycisków 230 V,
• podłączenie przełączników,
• podłączenie czujników ruchu,
• zastosowanie w instalacjach radiowych KNX RF+ na terenie UE.

Funkcje i działanie

Obsługa sygnałów sterujących

• Przystosowany do pracy z sygnałami sterującymi 230 V AC.
• Obsługuje styki NO i NC.
• Czas trwania naciśnięcia przycisku jest wybieralny.
• Możliwa jest obsługa krótkiego i długiego naciśnięcia z wykorzystaniem 2 obiektów.

Funkcje sterujące KNX

• Dostępna funkcja ściemniania dla obsługi przyciskiem pojedynczym i podwójnym.
• Dostępna funkcja żaluzjowa dla obsługi przyciskiem pojedynczym i podwójnym.
• Wybieralne wysyłanie wartości, praca wymuszona oraz polecenia przełączania.
• Możliwe jest wysyłanie cykliczne.

Logika i liczniki

• Urządzenie posiada 4 zintegrowane moduły logiczne.
• Moduły logiczne mogą służyć np. do oceny wejść (np. „zamknięte okno”) lub do wysłania drugiego obiektu.
• Zintegrowany licznik impulsów oraz licznik przełączeń.

Komunikacja i bezpieczeństwo

• Komunikacja radiowa w standardzie KNX RF+ w System Mode.
• Praca w paśmie 868 MHz na terenie UE.
• Obsługa KNX Data Secure.
• Uruchomienie od wersji ETS 5.
• Połączenie z linią KNX RF+ realizowane jest przez MDT KNX RF+ Line Coupler.

Montaż i instalacja

• Montaż w puszce instalacyjnej.
• Wersja podtynkowa.
• Maksymalna długość przewodu: 100 m.
• Zasilanie: 230 V AC.
• Rozwiązanie przeznaczone do modernizacji bez instalacji przewodu magistralnego KNX.

Dane techniczne

• Producent: MDT
• Model: RF-BE2230.01S
• Typ urządzenia: KNX RF+ Universal Interface 2 gang, Secure
• Wersja sygnałowa: 230 V AC
• Zasilanie: 230 V AC
• Protokół: KNX RF+ Protocol w System Mode
• Bezpieczeństwo: KNX Data Secure
• Częstotliwość radiowa: 868 MHz
• Obszar pracy: UE
• Uruchomienie: od ETS 5
• Maksymalna długość przewodu: 100 m
• Wymiary (wys. x szer. x gł.): 41 x 41 x 22 mm
• Gwarancja: 3 lata

Podsumowanie

MDT RF-BE2230.01S to kompaktowy, podtynkowy interfejs uniwersalny KNX RF+ do sygnałów 230 V AC, przeznaczony do modernizacji instalacji bez prowadzenia magistrali KNX. Obsługa KNX Data Secure, praca w paśmie 868 MHz, 4 moduły logiczne, funkcje ściemniania i żaluzjowe oraz możliwość podłączenia przycisków, przełączników i czujników ruchu 230 V sprawiają, że model RF-BE2230.01S jest praktycznym rozwiązaniem do integracji elementów sterujących z systemem KNX RF+.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt RF-BE2230.01S posiada deklarację zgodności UE zgodnie z dyrektywą 2014/53/UE.
• Urządzenie jest przeznaczone do zasilania napięciem 230 V AC, 50 Hz. Do wejść należy podłączać wyłącznie sygnały 230 V AC zgodnie z przeznaczeniem produktu.
• Produkt jest przeznaczony do podłączenia 230 V przycisków, przełączników oraz czujników ruchu. Należy stosować urządzenie wyłącznie zgodnie z tym zakresem zastosowania.
• Stopień ochrony IP20. Produkt jest przeznaczony do montażu podtynkowego i nie zapewnia ochrony przed wodą. Nie należy instalować go w miejscach narażonych na bezpośredni kontakt z wilgocią lub wodą.
• Dopuszczalna temperatura pracy wynosi od 0 do 45°C. Przechowywać w temperaturze od -20 do +55°C.
• Dopuszczalna wilgotność powietrza wynosi poniżej 95%.
• Maksymalna dopuszczalna całkowita długość przewodów wynosi 100 m. Przekroczenie tej wartości może wpływać na poprawność działania instalacji.
• Urządzenie pracuje radiowo w paśmie 868,0–868,6 MHz. Użytkowanie pasma 868 MHz podlega przepisom krajowym; przed uruchomieniem należy sprawdzić i przestrzegać obowiązujących regulacji w danym kraju.
• Produkt jest przeznaczony do pracy w systemie KNX RF S-Mode / KNX RF 1.R oraz do uruchomienia od ETS 5 (aktualna wersja).
• Urządzenie obsługuje KNX Data Secure.
