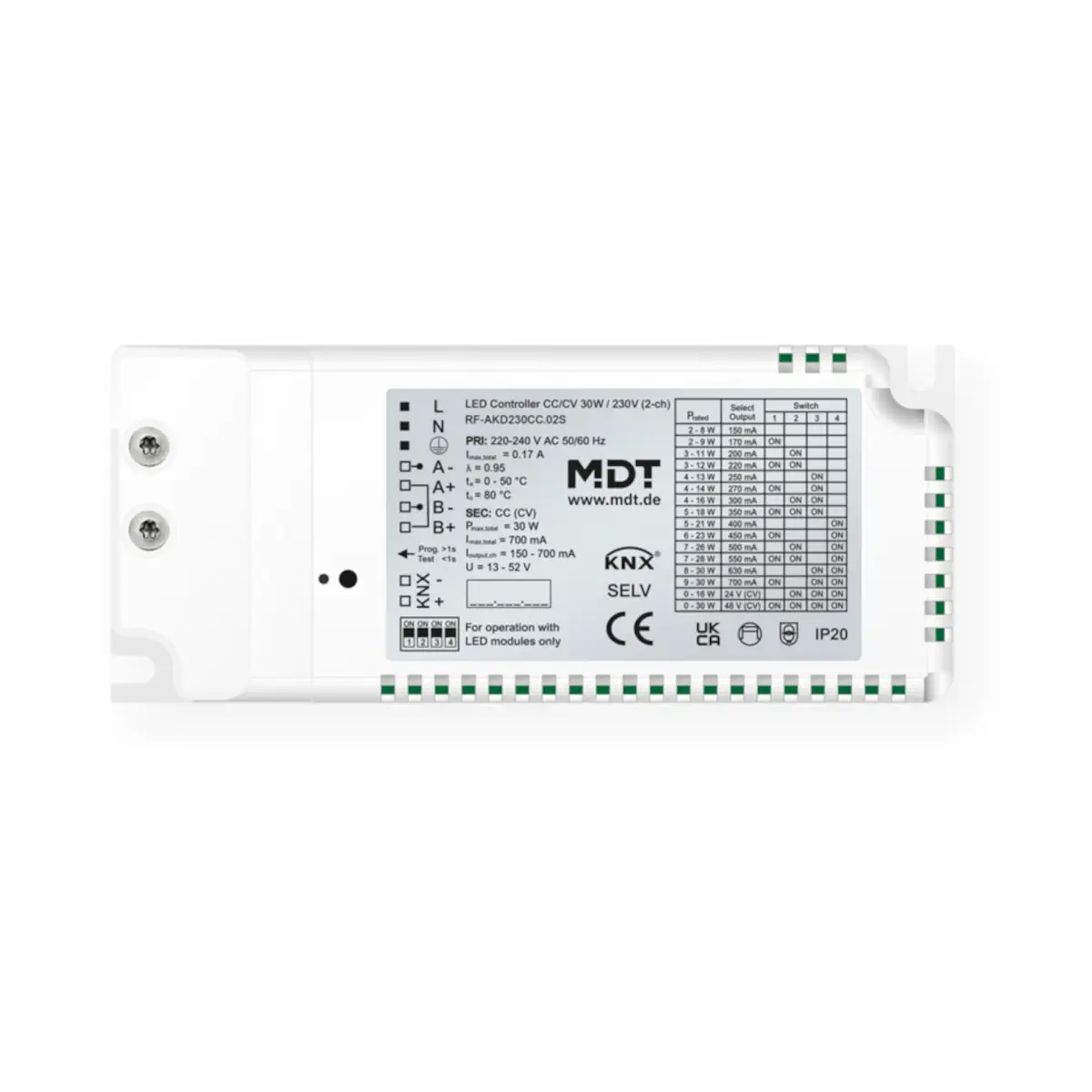

RF-AKD230CC.02S KNX RF+ sterownik LED CC/CV 30 W / 230 V, 2-kanałowy, z funkcją Secure

RF-AKD230CC.02S to kompaktowy, 2-kanałowy kontroler LED KNX RF+ Secure do pracy z obciążeniami CC/CV, wyposażony w zintegrowany zasilacz i przystosowany do zasilania 230 V. Urządzenie pracuje w standardzie KNX RF+ w System Mode na częstotliwości 868 MHz do zastosowań na terenie UE. Oferuje maksymalną moc wyjściową 30 W dla obu kanałów, maksymalny prąd wyjściowy 700 mA, obsługę trybów 2 x White i 1 x Tunable White oraz zaawansowane funkcje sterowania światłem, takie jak Optimised Hybrid dimming, Dim2Warm i HCL.

Najważniejsze cechy

• Model: RF-AKD230CC.02S
• Typ: kompaktowy, 2-kanałowy kontroler LED KNX RF+ Secure CC/CV ze zintegrowanym zasilaczem
• Zasilanie: 230 V
• Komunikacja: KNX RF+, 868 MHz (UE), System Mode
• Wersja: Secure
• Maksymalna moc wyjściowa: 30 W łącznie dla obu kanałów
• Maksymalny prąd wyjściowy: 700 mA
• Zakres ściemniania: 0,2%...100%
• Minimalny prąd: 0,7 mA
• Tryby pracy: 2 x White lub 1 x Tunable White
• Sterowanie temperaturą barwową: Tunable White
• Funkcje świetlne: Optimised Hybrid dimming, Dim2Warm, HCL, automatyczne ściemnianie zależne od czasu
• Konfiguracja: wybieralna krzywa ściemniania, indywidualne sekwencje, praca stałoprądowa wybierana przełącznikiem DIP
• Nadzór: monitoring nadprądowy i temperaturowy
• Maksymalna długość przewodu po stronie wtórnej: do 6 m
• Wymiary (wys. x szer. x gł.): 54 x 129 x 25 mm
• Gwarancja: 3 lata

Zastosowanie

Kontroler RF-AKD230CC.02S przeznaczony jest do sterowania oświetleniem LED w systemie KNX RF+. Obsługuje zarówno pracę stałoprądową, jak i stałonapięciową, umożliwiając realizację instalacji w trybie 2 x White lub 1 x Tunable White. Zintegrowany zasilacz i kompaktowa konstrukcja pozwalają na zastosowanie urządzenia tam, gdzie wymagane jest zasilanie 230 V oraz komunikacja KNX RF+ Secure.

Funkcje i działanie

Praca CC/CV

• Obsługa pracy stałoprądowej (CC) z maksymalnym prądem wyjściowym 700 mA.
• Praca stałoprądowa wybierana jest za pomocą przełącznika DIP.
• Obsługa pracy stałonapięciowej (CV) z napięciem 24 V lub 48 V.
• Maksymalna moc wyjściowa 30 W dotyczy sumy obu kanałów.

Ściemnianie i jakość światła

• Optimised Hybrid dimming poprawia jakość światła podczas regulacji jasności.
• Zakres ściemniania: od 0,2% do 100%.
• Minimalny prąd: 0,7 mA.
• Urządzenie zapewnia płynne ściemnianie w całym zakresie regulacji.
• Dostępna jest wybieralna krzywa ściemniania oraz indywidualne sekwencje.

Sterowanie światłem białym i temperaturą barwową

• Tryby pracy: 2 x White lub 1 x Tunable White.
• Tunable White umożliwia sterowanie temperaturą barwową.
• Dim2Warm realizuje automatyczne sterowanie temperaturą barwową.
• HCL (Human Centric Lighting) umożliwia dynamiczne sterowanie światłem dziennym.
• Dostępne jest automatyczne ściemnianie zależne od czasu.

Komunikacja KNX RF+

• Praca w standardzie KNX RF+.
• 868 MHz do zastosowań na terenie UE.
• Obsługa System Mode.
• Wersja Secure.

Monitorowanie

• Kontroler monitoruje prąd wyjściowy oraz temperaturę.

Podłączenie i wymiary

• Zintegrowany kompaktowy zasilacz.
• Maksymalna długość przewodu po stronie wtórnej: do 6 m.
• Wymiary (wys. x szer. x gł.): 54 x 129 x 25 mm.

Dane techniczne

• Kod produktu: RF-AKD230CC.02S
• Rodzaj urządzenia: KNX RF+ LED Controller CC/CV, 2-kanałowy, Secure
• Zasilanie: 230 V
• Komunikacja radiowa: 868 MHz (UE)
• Tryb KNX: System Mode
• Moc wyjściowa: max. 30 W łącznie
• Prąd wyjściowy: max. 700 mA
• Praca stałonapięciowa: 24 V lub 48 V
• Zakres ściemniania: 0,2%...100%
• Minimalny prąd: 0,7 mA
• Tryby pracy: 2 x White / 1 x Tunable White
• Długość przewodu po stronie wtórnej: do 6 m
• Wymiary: 54 x 129 x 25 mm
• Gwarancja: 3 lata

Podsumowanie

RF-AKD230CC.02S to kompaktowy, 2-kanałowy kontroler LED KNX RF+ Secure z wbudowanym zasilaczem 230 V, przeznaczony do pracy w konfiguracjach CC/CV. Obsługa 2 x White i 1 x Tunable White, szeroki zakres ściemniania 0,2%...100%, funkcje Dim2Warm i HCL oraz monitoring prądu i temperatury sprawiają, że jest to wszechstronne rozwiązanie do sterowania oświetleniem LED w systemie KNX RF+.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Urządzenie KNX RF+ LED Controller CC/CV model RF-AKD230CC.02S jest przeznaczone do zasilania 230 V AC / 50 Hz.
• Montaż i podłączenie należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz właściwym schematem połączeń dla trybu stałonapięciowego (CV) lub stałoprądowego (CC).
• Urządzenie elektryczne niskonapięciowe do montażu natynkowego. Przed rozpoczęciem montażu lub podłączenia należy odłączyć zasilanie.
• Stopień ochrony IP20. Produkt jest przeznaczony do stosowania wyłącznie w miejscach suchych, wewnątrz budynków, bez narażenia na wodę i skraplanie wilgoci.
• Dopuszczalna temperatura pracy wynosi od 0 do 40°C. Nie używać poza określonym zakresem temperatur.
• Dopuszczalna wilgotność powietrza wynosi poniżej 95%. Kondensacja wilgoci jest niedopuszczalna.
• Wyjścia LED należy podłączać wyłącznie do źródeł LED zgodnych z parametrami urządzenia. Używane diody LED muszą być kompatybilne z całym zakresem napięcia wyjściowego 13–52 V DC.
• W trybie stałonapięciowym należy stosować wyłącznie napięcie 24 V lub 48 V, zgodnie z ustawieniem przełącznika DIP.
• W trybie stałoprądowym należy ustawić prąd wyjściowy wyłącznie w zakresie 150–700 mA zgodnie z dokumentacją i ustawieniem przełączników DIP.
• Maksymalny całkowity prąd wyjściowy kanałów A+B wynosi 700 mA, a maksymalna łączna moc wyjściowa wynosi 30 W. Nie przekraczać dopuszczalnych wartości obciążenia.
• Długość przewodu na wyjściu LED może wynosić maksymalnie 6 m na kanał i musi to być przewód dwużyłowy. Stosowanie pojedynczych żył jest niedozwolone.
• Podłączenia należy wykonywać przewodami o przekroju 0,5–1,5 mm² dla zacisków śrubowych, z zachowaniem długości odizolowania 8,5–9,5 mm i momentu dokręcania 0,5 Nm.
• Obwód KNX pracuje z napięciem 30 V DC SELV, zakres 21–31 V DC SELV. Podłączenie magistrali KNX należy wykonywać wyłącznie zgodnie z wymaganiami SELV.
• Urządzenie pracuje w paśmie radiowym 868,0–868,6 MHz. Użytkowanie tego pasma podlega przepisom krajowym; przed uruchomieniem należy sprawdzić i przestrzegać obowiązujących regulacji w kraju instalacji.
• Produkt posiada funkcję monitorowania przeciążenia prądowego i temperatury, jednak nie zwalnia to z obowiązku prawidłowego doboru obciążenia i poprawnego montażu.
