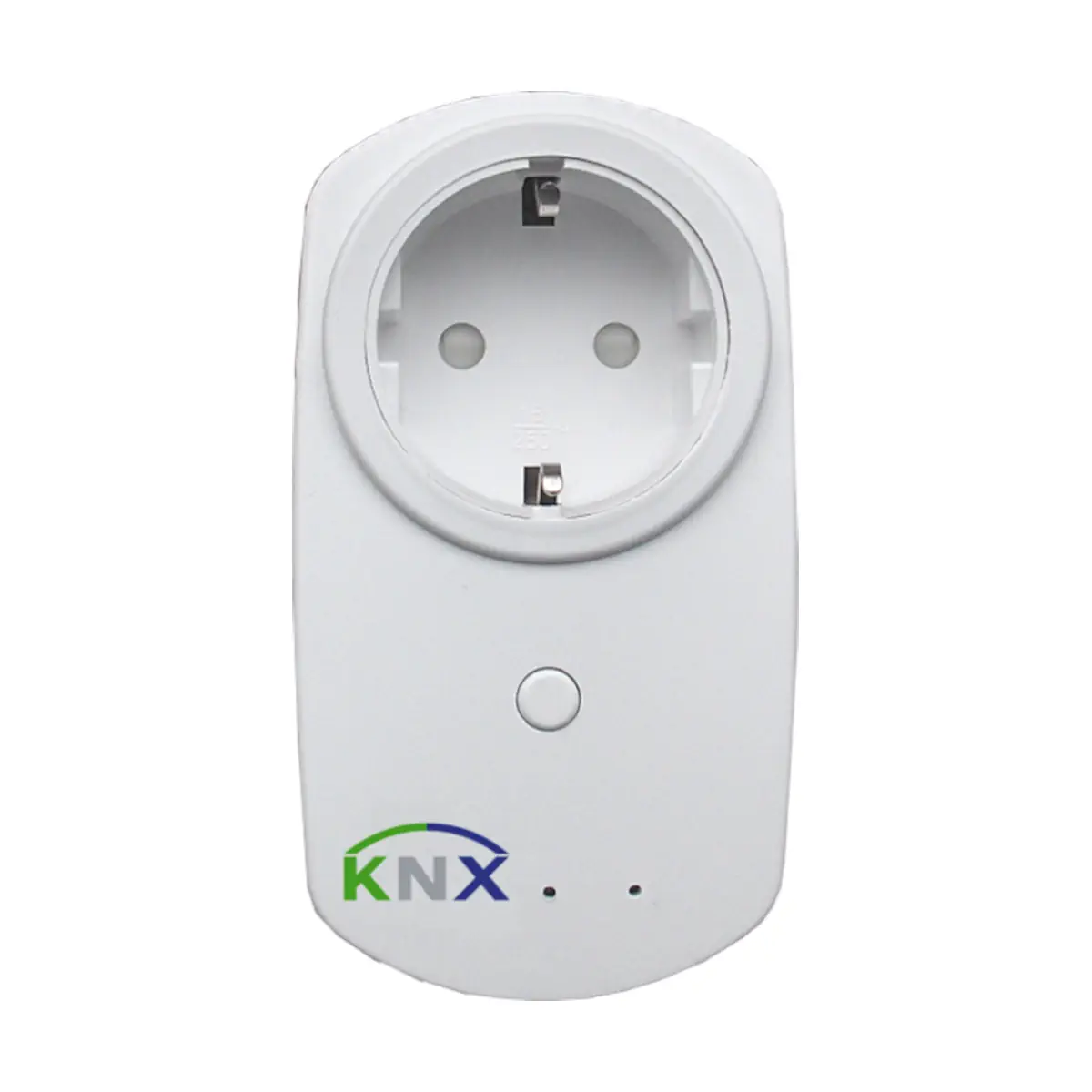

RF-AKK1ST.01S KNX RF+ gniazdo 1-krotne, 16 A, 230 V AC, z funkcją Secure

RF-AKK1ST.01S marki MDT to 1-krotny adapter gniazdowy KNX RF+ Secure do sterowania obciążeniami 230 V AC. Wersja ta wyposażona jest w przekaźnik monostabilny, pracuje w paśmie 868 MHz i komunikuje się w standardzie KNX RF+ Protocol w trybie System Mode. Model obsługuje KNX Data Secure, uruchamianie od ETS 5 oraz oferuje funkcje czasowe, sceny, funkcje logiczne i sprzężenie zwrotne stanu kanału. Maksymalny prąd wynosi 16 A dla obciążenia rezystancyjnego oraz 10 A przy 21 µF / 3 ECG.

Najważniejsze cechy

• Producent: MDT
• Model: RF-AKK1ST.01S
• Typ: adapter gniazdowy KNX RF+ Secure
• Liczba kanałów: 1
• Napięcie: 230 V AC
• Wersja przekaźnika: monostabilny
• Maksymalny prąd przy obciążeniu rezystancyjnym: 16 A
• Maksymalny prąd przy 21 µF / 3 ECG: 10 A
• Pasmo radiowe: 868 MHz
• Obszar pracy: UE
• Protokół: KNX RF+ w trybie System Mode
• Bezpieczeństwo komunikacji: KNX Data Secure
• Uruchomienie: od ETS 5
• Obsługa: normalnie otwarty / normalnie zamknięty
• Funkcje czasowe: opóźnienie załączenia, opóźnienie wyłączenia, funkcja światła schodowego
• Funkcje centralne oraz obiekty blokujące do pracy wymuszonej
• Status feedback: sprzężenie zwrotne stanu kanału (aktywne/pasywne)
• Funkcje logiczne
• Sceny: 8 scen na kanał
• Integracja: połączenie przez MDT KNX RF+ Line Coupler
• Gwarancja: 3 lata

Zastosowanie

RF-AKK1ST.01S przeznaczony jest do przełączania jednego kanału w instalacjach KNX RF+ z zasilaniem 230 V AC. Jest to wersja radiowa do pracy na terenie UE, działająca w paśmie 868 MHz i zaprojektowana do systemów wykorzystujących KNX RF+ System Mode.

Funkcje i działanie

Przełączanie

• Wersja z przekaźnikiem monostabilnym.
• Obsługa funkcji normalnie otwarty oraz normalnie zamknięty.
• 1 kanał do przełączania obciążenia 230 V AC.

Funkcje czasowe

• Opóźnienie załączenia.
• Opóźnienie wyłączenia.
• Funkcja światła schodowego.

Sterowanie i logika

• Funkcje centralne.
• Obiekty blokujące do pracy wymuszonej.
• Status feedback stanu kanału w trybie aktywnym / pasywnym.
• Funkcje logiczne.
• 8 scen na kanał.

Komunikacja i uruchomienie

• Komunikacja radiowa w paśmie 868 MHz.
• Praca w standardzie KNX RF+ Protocol w System Mode.
• Obsługa KNX Data Secure.
• Uruchomienie i parametryzacja od ETS 5.
• Połączenie z instalacją przez MDT KNX RF+ Line Coupler.

Dane techniczne

• Producent: MDT
• Kod produktu: RF-AKK1ST.01S
• Typ urządzenia: 1-krotny adapter gniazdowy KNX RF+ Secure
• Wykonanie: adapter wtykowy
• Napięcie pracy: 230 V AC
• Typ przekaźnika: monostabilny
• Maksymalny prąd przy obciążeniu rezystancyjnym: 16 A
• Maksymalny prąd przy 21 µF / 3 ECG: 10 A
• Pasmo radiowe: 868 MHz
• Obszar użytkowania: UE
• Standard komunikacji: KNX RF+
• Tryb pracy: System Mode
• Zabezpieczenie komunikacji: KNX Data Secure
• Uruchomienie: od ETS 5
• Sceny: 8 na kanał
• Gwarancja: 3 lata

Podsumowanie

MDT RF-AKK1ST.01S to 1-krotny adapter gniazdowy KNX RF+ Secure z przekaźnikiem monostabilnym, przeznaczony do przełączania obciążeń 230 V AC do 16 A przy obciążeniu rezystancyjnym. Obsługa KNX Data Secure, funkcji czasowych, scen, funkcji logicznych oraz sprzężenia zwrotnego stanu kanału sprawia, że model ten stanowi funkcjonalny element instalacji KNX RF+, integrowany przez MDT KNX RF+ Line Coupler i uruchamiany od ETS 5.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt RF-AKK1ST.01S posiada deklarację zgodności UE zgodnie z dyrektywą 2014/53/UE.
• Urządzenie jest przeznaczone do pracy przy napięciu 230 V AC, 50/60 Hz. Należy używać wyłącznie zgodnie z podanymi parametrami znamionowymi.
• Maksymalny prąd znamionowy wyjścia wynosi 16 A. Nie należy przekraczać dopuszczalnego obciążenia urządzenia.
• Urządzenie jest przeznaczone do przełączania pojedynczych odbiorników z wtyczką ze stykiem ochronnym.
• Stopień ochrony IP20. Produkt należy stosować wyłącznie w miejscach suchych, chronionych przed wodą i nadmierną wilgocią.
• Dopuszczalna temperatura pracy wynosi od 0 do 45°C, temperatura przechowywania od -20 do +55°C, a wilgotność powietrza poniżej 95%.
• Urządzenie jest przeznaczone jako wtyk pośredni (adapter gniazdowy). Należy użytkować je wyłącznie zgodnie z przewidzianym sposobem montażu i zastosowania.
• Podczas doboru obciążenia należy uwzględnić parametry odbiorników, w szczególności: żarówki do 2300 W, lampy halogenowe HV do 2000 W, lampy halogenowe NV do 800 W, świetlówki nieskompensowane do 800 W oraz świetlówki z kompensacją równoległą do 180 W.
• Urządzenie pracuje w paśmie radiowym 868,0–868,6 MHz. Użytkowanie tego pasma podlega przepisom krajowym; przed uruchomieniem należy sprawdzić i przestrzegać obowiązujących regulacji w kraju użytkowania.
• Produkt jest przeznaczony do stosowania w liniach KNX RF+ i obsługuje KNX Data Secure.

Pliki do pobrania:
RF-AKK1ST.01S Karta katalogowa
