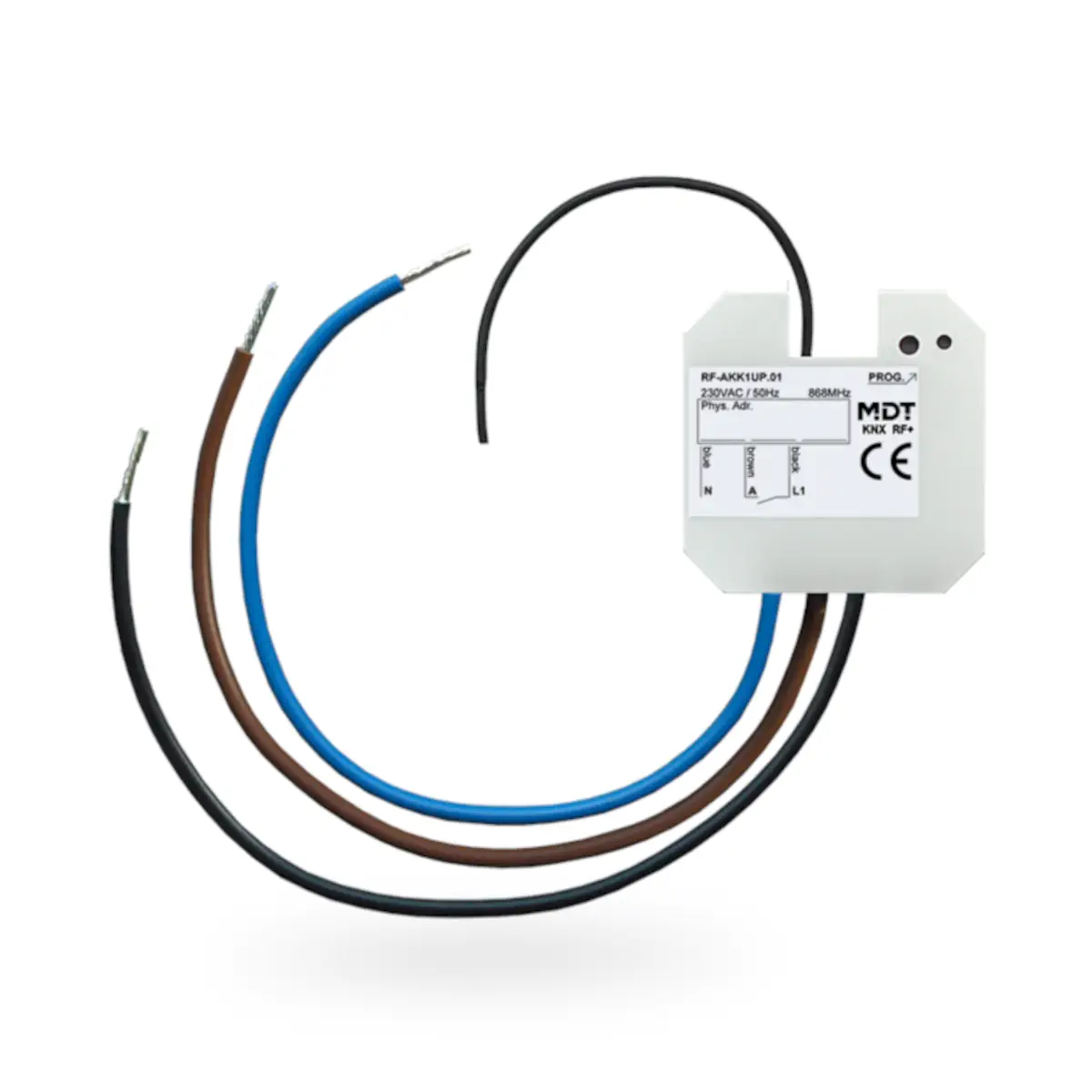

RF-AKK1UP.01 KNX RF+ aktor przełączający 1-krotny, podtynkowy, 10 A, 230 V AC

RF-AKK1UP.01 to podtynkowy, 1-kanałowy aktor przełączający KNX RF+, przeznaczony do przełączania jednego niezależnego obciążenia elektrycznego. Urządzenie odbiera telegramy KNX/EIB, pracuje w dwukierunkowym trybie KNX RF+ i jest zasilane z sieci 230 VAC / 50 Hz. Model ten został zaprojektowany do zastosowań w instalacjach, w których rozbudowa systemu ma odbywać się bez prowadzenia przewodów magistrali KNX – połączenie z systemem realizowane jest przez MDT KNX RF+ Line Coupler. Wersja RF-AKK1UP.01 jest przeznaczona do montażu podtynkowego w puszce instalacyjnej, do instalacji stałej w suchych pomieszczeniach.

Najważniejsze cechy

• Producent: MDT technologies
• Model: RF-AKK1UP.01
• Typ: aktor przełączający KNX RF+, 1-kanałowy, podtynkowy
• Liczba wyjść: 1
• Typ wyjścia: przekaźnik monostabilny
• Zasilanie: 230 VAC / 50 Hz
• Obciążenie rezystancyjne: 10 A
• Kompatybilność: KNX RF S-Mode z obsługą ETS 5
• Tryb komunikacji: dwukierunkowy KNX RF+
• Częstotliwość nadawania: 868,3 MHz
• Zasięg: 150 m
• Poziom wyjściowy: 10 dBm
• Czułość: > -105 dBm
• Obsługa styku: NO i NC
• Funkcje: odpowiedź statusowa, funkcje blokady, funkcje centralnego przełączania, operacje logiczne, opóźnienie załączenia i wyłączenia, funkcja oświetlenia schodowego, funkcje czasowe i sceny
• Sceny: 8 na kanał
• Montaż: podtynkowy w puszce instalacyjnej
• Przeznaczenie montażowe: instalacja stała w suchych pomieszczeniach
• Stopień ochrony: IP20
• Wymiary (szer. x wys. x gł.): 41 x 41 x 24 mm
• Produkcja: Niemcy, certyfikacja ISO 9001
• Gwarancja: 3 lata

Zastosowanie

RF-AKK1UP.01 służy do przełączania jednego niezależnego obciążenia elektrycznego w systemie KNX RF+. Jest szczególnie przydatny przy modernizacji i rozbudowie instalacji, gdy wymagane jest sterowanie w standardzie KNX, ale bez prowadzenia przewodów magistralnych. Urządzenie współpracuje z systemem poprzez MDT KNX RF+ Line Coupler i może być stosowane jako podtynkowy moduł wykonawczy w suchych pomieszczeniach.

Obsługiwane obciążenia według danych katalogowych:

• obciążenie rezystancyjne: do 10 A, 230 VAC,
• lampy żarowe: do 1900 W,
• lampy halogenowe 230 V: do 800 W,
• lampy halogenowe z transformatorem elektronicznym: do 500 W,
• świetlówki bez kompensacji: do 500 W,
• świetlówki z kompensacją równoległą: do 90 W,
• maksymalna liczba transformatorów elektronicznych: 2.

Funkcje i działanie

Sterowanie i parametryzacja

• Urządzenie odbiera telegramy KNX/EIB i przełącza 1 niezależne obciążenie.
• Wyjście pracuje z wykorzystaniem przekaźnika monostabilnego.
• Kanał jest parametryzowany w ETS.
• Dostępna jest obsługa pracy styku NO i NC.

Funkcje logiczne, czasowe i sceny

• Odpowiedź statusowa aktywna lub pasywna dla kanału.
• Operacje logiczne oraz logiczne łączenie danych binarnych.
• Funkcje blokady i funkcje centralnego przełączania.
• Opóźnienie załączenia i opóźnienie wyłączenia.
• Funkcja oświetlenia schodowego.
• 8 scen na kanał.

Zachowanie przy zaniku zasilania

• W przypadku zaniku napięcia sieciowego wyjście zostaje wyłączone.
• Po powrocie napięcia sieciowego pozycja przekaźnika zostaje przywrócona.
• Dostępne jest nastawialne zachowanie w przypadku zaniku lub powrotu napięcia magistrali.

Komunikacja KNX RF+ i integracja z systemem

• Tryb pracy radiowej: dwukierunkowy KNX RF+
• Kompatybilność systemowa: KNX RF S-Mode (z obsługą ETS 5)
• Połączenie z systemem: przez MDT KNX RF+ Line Coupler
• Częstotliwość pracy: 868,3 MHz (do pracy na terenie UE)
• Zasięg radiowy: 150 m
• Poziom wyjściowy: 10 dBm
• Czułość odbiornika: > -105 dBm

Dane techniczne

• Liczba wyjść: 1
• Napięcie zasilania: 230 VAC / 50 Hz
• Pobór mocy z sieci 230 VAC: typ. < 0,3 W
• Napięcie przełączane: 230 VAC
• Obciążenie rezystancyjne: 10 A
• Obciążenie pojemnościowe: 14 µF
• Maksymalny prąd rozruchowy: 80 A / 150 µs, 40 A / 600 µs
• Lampy żarowe: 1900 W
• Halogen 230 V: 800 W
• Halogen z transformatorem elektronicznym: 500 W
• Świetlówki bez kompensacji: 500 W
• Świetlówki z kompensacją równoległą: 90 W
• Maks. liczba transformatorów elektronicznych: 2
• Trwałość mechaniczna wyjścia: 1 000 000 cykli
• Zabezpieczenie bezpiecznikowe: 10 A
• Dostępne oprogramowanie aplikacyjne: ETS 5
• Temperatura pracy: 0 do +45°C
• Stopień ochrony obudowy: IP20
• Wymiary (szer. x wys. x gł.): 41 x 41 x 24 mm

Montaż i uruchomienie

• Montaż podtynkowy w puszce instalacyjnej.
• Przeznaczenie do instalacji stałej w suchych pomieszczeniach.
• Do projektowania i uruchomienia zalecane jest użycie ETS 5.
• Rozszerzenie instalacji możliwe jest bez prowadzenia przewodów magistrali KNX.
• Komunikacja z systemem realizowana jest przez MDT KNX RF+ Line Coupler.

Podsumowanie

MDT RF-AKK1UP.01 to kompaktowy, podtynkowy aktor przełączający KNX RF+ z 1 wyjściem 230 VAC / 10 A, przeznaczony do sterowania jednym obciążeniem elektrycznym. Parametryzacja w ETS 5, obsługa NO/NC, funkcje logiczne, czasowe i sceny, a także komunikacja radiowa KNX RF+ czynią z niego praktyczne rozwiązanie do rozbudowy instalacji KNX bez prowadzenia przewodów magistralnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada deklarację zgodności UE zgodnie z dyrektywą 2014/53/UE.
• Urządzenie jest przeznaczone do zasilania 230 V AC, 50/60 Hz. Przed montażem, podłączeniem lub pracami serwisowymi należy odłączyć zasilanie.
• Produkt jest przeznaczony do montażu podtynkowego (UP) w puszce instalacyjnej.
• Stopień ochrony IP20. Produkt stosować wyłącznie w miejscach zapewniających odpowiednią ochronę przed wilgocią i wodą.
• Dopuszczalna temperatura pracy wynosi od 0 do 45°C, temperatura przechowywania od -20 do +55°C, a wilgotność powietrza poniżej 95%.
• Urządzenie należy użytkować wyłącznie zgodnie z jego parametrami znamionowymi. Prąd znamionowy na wyjściu wynosi maksymalnie 10 A.
• Nie przekraczać dopuszczalnych obciążeń dla odbiorników, w tym m.in.: żarówki 1900 W, lampy halogenowe HV 800 W, lampy halogenowe NV 500 W, świetlówki nieskompensowane 500 W, świetlówki kompensowane równolegle 90 W.
• Urządzenie pracuje w paśmie radiowym 868,0–868,6 MHz. Użytkowanie tego pasma podlega przepisom krajowym; przed uruchomieniem należy sprawdzić i przestrzegać obowiązujących wymagań prawnych w danym kraju.
• Produkt jest przeznaczony do stosowania w systemie KNX RF+ i wymaga kompatybilnego środowiska KNX RF S-Mode; uruchomienie przewidziano od ETS 5.
• Podłączenie należy wykonać zgodnie z przewidzianym sposobem przyłączenia oraz parametrami przewodów: przewód przyłączeniowy 1,5 mm², długość przewodu 19 cm.
