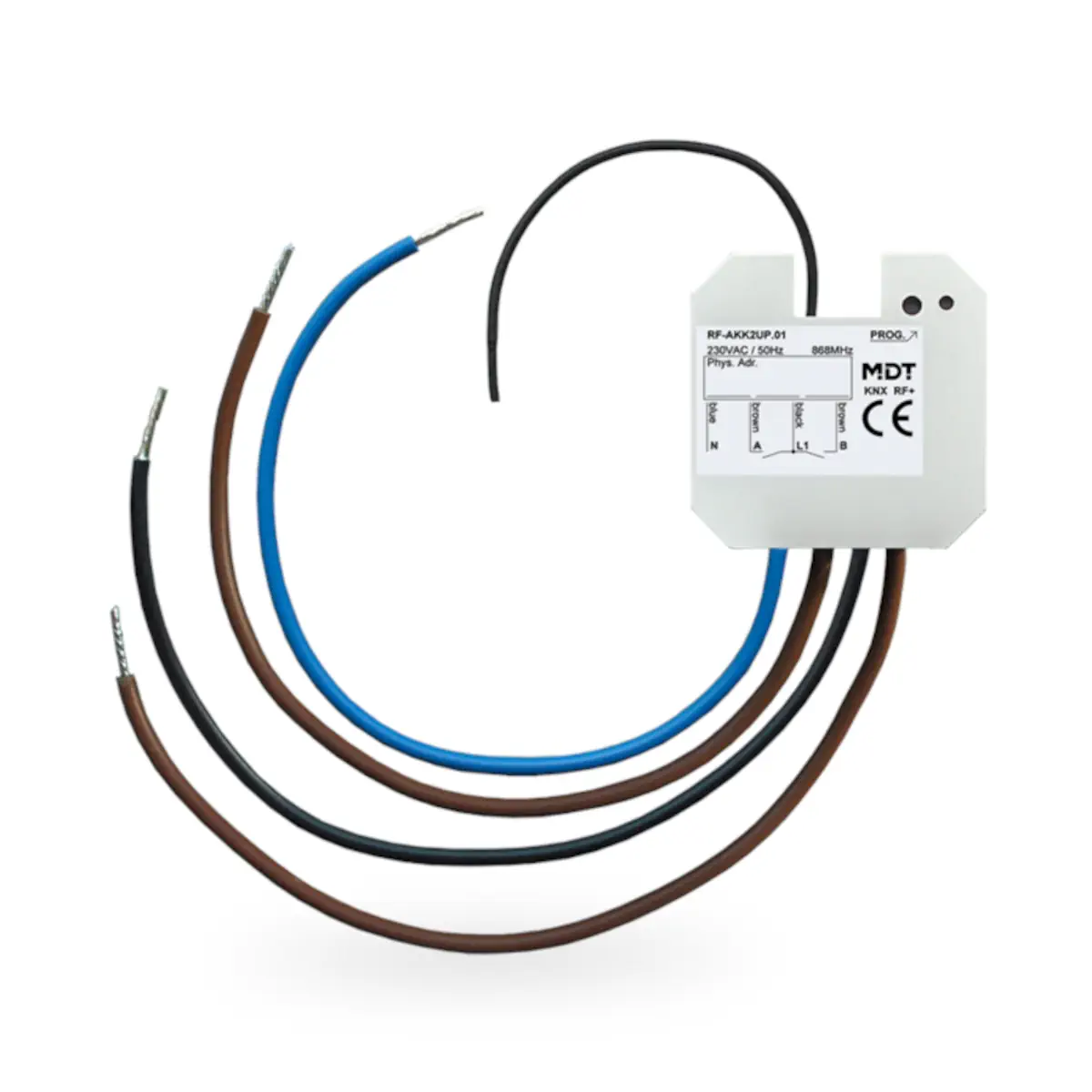

RF-AKK2UP.01 KNX RF+ aktor przełączający 2-krotny, podtynkowy, 10 A, 230 V AC

RF-AKK2UP.01 to podtynkowy aktor przełączający KNX RF+ z 2 niezależnymi wyjściami, przeznaczony do przełączania obciążeń elektrycznych 230 VAC w instalacjach KNX. Urządzenie pracuje w dwukierunkowym systemie KNX RF+ w trybie systemowym, obsługuje ETS 5 i jest szczególnie przydatne przy modernizacji instalacji bez konieczności prowadzenia przewodów magistrali KNX. Każde wyjście wykorzystuje przekaźnik monostabilny, a sam moduł przeznaczony jest do montażu podtynkowego w puszce instalacyjnej, do instalacji stałej w suchych pomieszczeniach.

Najważniejsze cechy

• Producent: MDT technologies
• Model: RF-AKK2UP.01
• Typ: podtynkowy aktor przełączający KNX RF+
• Liczba wyjść: 2
• Rodzaj wyjść: przekaźniki monostabilne
• Zasilanie: 230 VAC / 50 Hz
• Napięcie przełączane: 230 VAC
• Obciążenie rezystancyjne: 10 A
• Obciążenie pojemnościowe: 14 µF
• Komunikacja: KNX RF S-Mode z obsługą ETS 5
• Częstotliwość nadawcza: 868,3 MHz (do pracy na terenie UE)
• Zasięg: 150 m
• Poziom wyjściowy: 10 dBm
• Czułość: > -105 dBm
• Parametryzacja: indywidualna konfiguracja każdego wyjścia w ETS
• Tryby pracy: obsługa styków NO i NC
• Funkcje czasowe: opóźnienie załączenia, opóźnienie wyłączenia, funkcja światła schodowego
• Informacja zwrotna stanu: aktywna lub pasywna dla każdego kanału
• Sceny: 8 scen na kanał
• Funkcje dodatkowe: centralne przełączanie, funkcje blokady, logiczne łączenie danych binarnych
• Połączenie z systemem: przez MDT KNX RF+ Line Coupler
• Stopień ochrony: IP20
• Wymiary (szer. x wys. x gł.): 41 x 41 x 24 mm
• Produkcja: Niemcy, certyfikacja ISO 9001
• Gwarancja: 3 lata

Zastosowanie

Aktor RF-AKK2UP.01 służy do przełączania 2 niezależnych obciążeń elektrycznych w systemie KNX RF+. Dzięki komunikacji radiowej sprawdza się szczególnie w instalacjach modernizowanych, gdzie istotne jest rozszerzenie funkcjonalności bez prowadzenia przewodów magistrali KNX.

• sterowanie dwoma niezależnymi obciążeniami elektrycznymi,
• zastosowanie w instalacjach KNX RF+ pracujących w trybie systemowym,
• modernizacja istniejących instalacji bez układania przewodów magistralnych KNX,
• montaż podtynkowy w puszce instalacyjnej,
• instalacja stała w suchych pomieszczeniach.

Funkcje i działanie

Sterowanie i parametryzacja

• Urządzenie odbiera telegramy KNX/EIB i przełącza do 2 niezależnych obciążeń.
• Każde wyjście jest parametryzowane indywidualnie w ETS.
• Każde wyjście wykorzystuje przekaźnik monostabilny.
• Dostępna jest obsługa pracy z zestykami NO i NC.

Funkcje logiczne, czasowe i sceny

• Logiczne łączenie danych binarnych.
• Informacja zwrotna stanu aktywna lub pasywna dla każdego kanału.
• Funkcje centralnego przełączania oraz funkcje blokady.
• Funkcje czasowe: opóźnienie załączenia, opóźnienie wyłączenia i funkcja światła schodowego.
• Sterowanie scenami i czasem.
• 8 scen na kanał.

Zachowanie przy zaniku napięcia

• W przypadku zaniku napięcia sieciowego wszystkie wyjścia zostają wyłączone.
• Po powrocie napięcia sieciowego pozycja przekaźników zostaje przywrócona.
• Zachowanie urządzenia przy zaniku napięcia magistrali lub po jego powrocie jest regulowane parametrami.

Podłączenie elektryczne i komunikacja

• Zasilanie urządzenia: 230 VAC / 50 Hz
• Komunikacja radiowa: KNX RF S-Mode
• Uruchomienie: ETS 5
• Częstotliwość pracy: 868,3 MHz
• Połączenie z systemem KNX: przez MDT KNX RF+ Line Coupler
• Zastosowanie modernizacyjne: bez konieczności prowadzenia przewodów magistrali KNX

Dane techniczne

• Liczba wyjść: 2
• Częstotliwość nadawcza: 868,3 MHz
• Zasięg: 150 m
• Poziom wyjściowy: 10 dBm
• Czułość: > -105 dBm
• Kompatybilność: KNX RF S-Mode (z obsługą ETS 5)
• Obciążenie rezystancyjne: 10 A
• Obciążenie pojemnościowe: 14 µF
• Napięcie: 230 VAC
• Maksymalny prąd rozruchowy: 80 A / 150 µs, 40 A / 600 µs
• Maksymalne obciążenie – lampy żarowe: 1900 W
• Maksymalne obciążenie – lampy halogenowe 230 V: 800 W
• Maksymalne obciążenie – lampy halogenowe z transformatorem elektronicznym: 500 W
• Maksymalne obciążenie – lampy fluorescencyjne bez kompensacji: 500 W
• Maksymalne obciążenie – lampy fluorescencyjne z kompensacją równoległą: 90 W
• Maksymalna liczba transformatorów elektronicznych: 2
• Trwałość mechaniczna wyjść: 1 000 000 cykli
• Zabezpieczenie bezpiecznikiem: 10 A
• Dostępne oprogramowanie aplikacyjne: ETS 5
• Zasilanie: 230 VAC / 50 Hz
• Pobór mocy z sieci 230 VAC: typ. < 0,3 W
• Zakres temperatury pracy: 0 do +45°C
• Stopień ochrony obudowy: IP20
• Wymiary (szer. x wys. x gł.): 41 x 41 x 24 mm

Montaż

• Urządzenie przeznaczone jest do montażu podtynkowego w puszce instalacyjnej.
• Przystosowane do instalacji stałej.
• Przeznaczone do pracy w suchych pomieszczeniach.

Podsumowanie

MDT RF-AKK2UP.01 to kompaktowy, 2-kanałowy aktor przełączający KNX RF+ do montażu podtynkowego, zasilany napięciem 230 VAC i przystosowany do przełączania obciążeń do 10 A. Dwukierunkowa komunikacja radiowa, obsługa ETS 5, funkcje logiczne, czasowe i sceny, a także możliwość rozbudowy instalacji bez prowadzenia przewodów magistrali KNX sprawiają, że jest to praktyczne rozwiązanie do nowoczesnych i modernizowanych instalacji KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt RF-AKK2UP.01 posiada deklarację zgodności UE zgodnie z dyrektywą 2014/53/UE.
• Urządzenie jest zasilane napięciem 230 V AC, 50/60 Hz. Podłączenie należy wykonywać wyłącznie zgodnie ze schematem połączeń i dokumentacją producenta.
• Przed montażem i podłączeniem należy upewnić się, że instalacja jest odpowiednia dla urządzenia o parametrach znamionowych 230 V AC oraz maksymalnym prądzie 10 A na wyjście.
• Nie jest dopuszczalny mieszany tryb pracy napięcia znamionowego i bezpiecznego napięcia bardzo niskiego SELV wewnątrz aktora.
• Produkt przeznaczony jest do montażu podtynkowego (UP) w puszce instalacyjnej.
• Stopień ochrony IP20. Urządzenie należy stosować wyłącznie w miejscach zapewniających odpowiednią ochronę przed wilgocią i wodą.
• Należy przestrzegać dopuszczalnych warunków pracy: temperatura otoczenia podczas pracy 0 do 45°C, temperatura przechowywania od -20 do +55°C, wilgotność powietrza poniżej 95%.
• Do podłączenia należy stosować przewody o przekroju 1,5 mm² zgodnie z dokumentacją producenta.
• Urządzenie pracuje w paśmie radiowym 868,0–868,6 MHz. Użytkowanie tego pasma podlega przepisom krajowym; przed uruchomieniem należy sprawdzić i przestrzegać obowiązujących wymagań prawnych w danym kraju.
• Produkt przeznaczony do stosowania w liniach KNX RF+ i wymaga uruchomienia od ETS 5 oraz współpracy przez MDT KNX RF+ liniowy sprzęgacz radiowy.
• Nie należy przekraczać dopuszczalnych obciążeń dla podłączanych odbiorników. Parametry obciążenia należy dobierać zgodnie z dokumentacją techniczną produktu.
