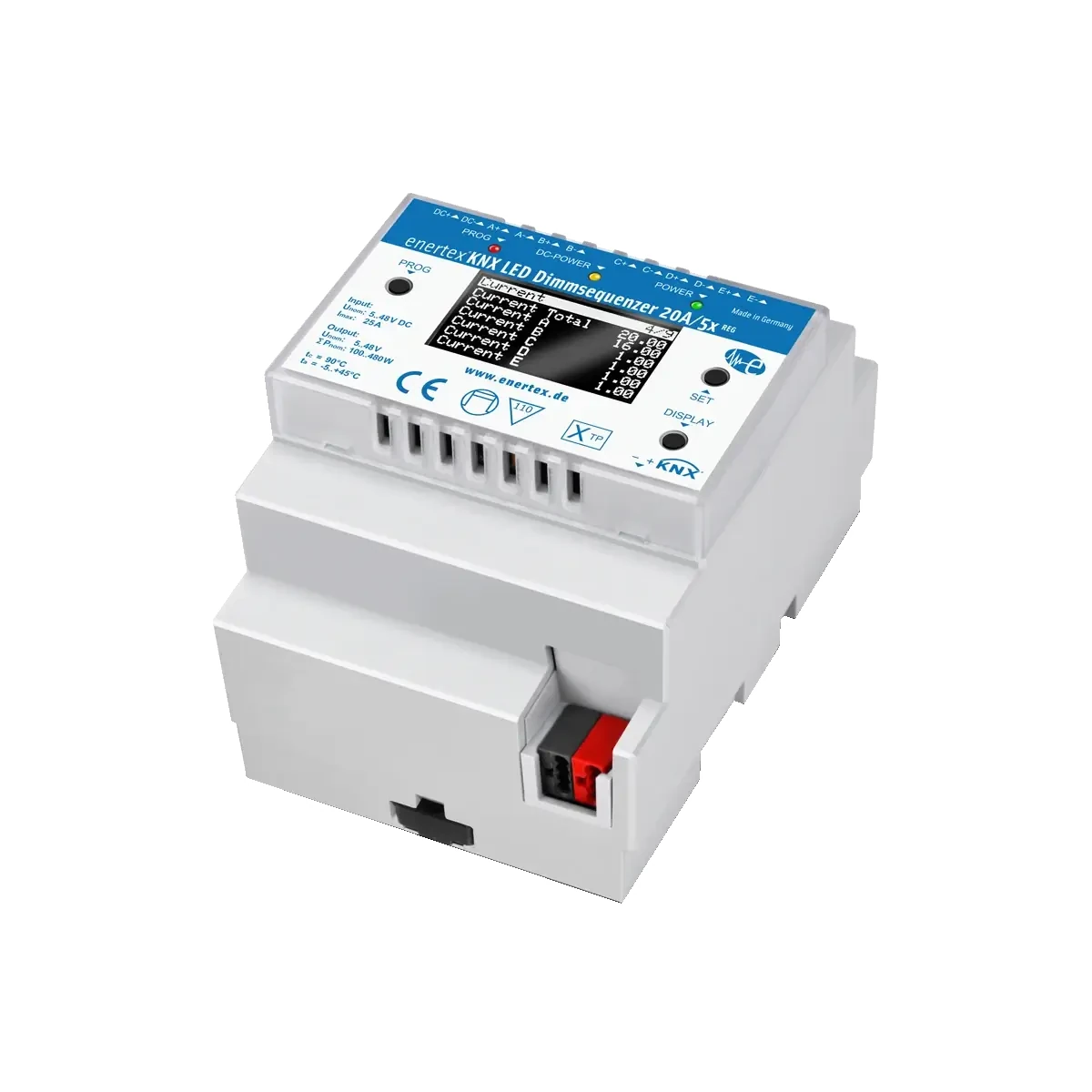

Enertex® KNX LED Dimmsequenzer 20A/5x REG – Ściemniacz 5-kanałowy do taśm LED, 5-48 [V], 480 [W]

Enertex® KNX LED Dimmsequenzer 20A/5x REG to zaawansowany, 5-kanałowy ściemniacz LED PWM do modułów LED o napięciu 5–48 V DC. Urządzenie oferuje łączny prąd do 20 A z możliwością dowolnego podziału obciążenia pomiędzy kanały oraz moc do 480 W. Wersja REG jest przeznaczona do montażu na szynie DIN i zajmuje 4 SU.

Najważniejsze cechy

• Producent / marka: Enertex®
• Model: KNX LED Dimmsequenzer 20A/5x REG
• Typ: 5-kanałowy ściemniacz LED (PWM)
• Napięcie zasilania LED: 5–48 V DC
• Maks. prąd: do 20 A (z wolnym rozdziałem obciążenia na dowolny kanał)
• Maks. moc: 480 W
• Częstotliwość PWM (soft dimming): 200–1200 Hz
• Odporność na prądy rozruchowe: do 100 A
• Bezpieczeństwo KNX: KNX Data Secure (capable)
• Montaż: wersja modułowa REG – obudowa na szynę DIN, 4 SU

Zastosowanie

Enertex® KNX LED Dimmsequenzer 20A/5x REG jest przeznaczony do sterowania i ściemniania modułów LED 5–48 V w instalacjach opartych o KNX, w tym w projektach wymagających wielokanałowego sterowania barwą oraz zaawansowanych funkcji scen i sekwencji.

Konfiguracja kanałów (elastyczne tryby pracy)

Urządzenie pozwala na swobodną konfigurację 5 kanałów w zależności od typu opraw/modułów LED:

• 5× niezależny kanał (5× i.c.)
• 1× RGBCCT
• 1× RGBW + 1× niezależny kanał
• 1× RGB + 2× niezależny kanał
• 1× RGB + 1× Tunable White (TW)
• 2× TW + 1× niezależny kanał
• 1× TW + 3× niezależny kanał

Ściemnianie, kolor i światło białe

• Soft dimming z regulowaną częstotliwością PWM w zakresie 200–1200 Hz.
• RGBCCT – RGBW: rozszerzone balansowanie bieli lub rozszerzenie przestrzeni temperatury barwowej dla Tunable White.
• Dim2Warm (efekt „ściemnianie = cieplejsza barwa”).
• Timebased dimming (ściemnianie zależne od czasu).
• Sterowanie bielą zależne od pory dnia (Human Centric Lighting / HCL).

Funkcje sekwencjonowania i scen

• Sekwencer (Sequencer)
• Sceny oraz bit-sceny
• Oświetlenie klatkowe (staircase lighting)
• Funkcje blokady (lock functions)

Zabezpieczenia i ochrona instalacji

• Zabezpieczenie przed nadnapięciem i podnapięciem.
• Zabezpieczenie przed nadprądem (selektywne).
• Zabezpieczenie przed przegrzaniem.
• Zabezpieczenie przed odwrotną polaryzacją.
• Funkcje ochronne dla zasilacza i oświetlenia.

Uruchomienie i diagnostyka

• Wsparcie uruchomienia dzięki zintegrowanemu wyświetlaczowi oraz przyciskom (funkcje pomocnicze commissioning).
• Brak potrzeby stosowania zewnętrznych bezpieczników oraz listew/terminali rozdzielczych.
• Dopuszczone długości przewodów do 50 m.

Pomiary i liczniki (na kanał)

• Pomiar napięcia
• Pomiar mocy
• Pomiar prądu
• Pomiar energii
• Licznik kosztów

Integracja KNX

• KNX Data Secure (capable).
• Obiekt przełączający do wyłączenia aktuatora przełączającego (switch object for switching off a switching actuator).

Montaż

• Wersja REG – montaż na szynie DIN.
• Szerokość: obudowa 4 SU.

Podsumowanie

Enertex® KNX LED Dimmsequenzer 20A/5x REG to wielokanałowy, elastycznie konfigurowalny ściemniacz PWM do LED 5–48 V DC, który łączy wysoką obciążalność (do 20 A, 480 W), rozbudowane tryby RGB/RGBW/RGBCCT/Tunable White oraz funkcje HCL i scen, a także rozbudowaną diagnostykę z pomiarami per kanał. Dzięki wersji REG (DIN, 4 SU) oraz wbudowanym zabezpieczeniom jest to kompletne rozwiązanie do profesjonalnych instalacji KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt w wariancie REG jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
• Produkt w wariancie REG jest przeznaczony wyłącznie do pracy w rozdzielnicy / szafie sterowniczej.
• Montaż, instalacja, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków. Przy podłączaniu interfejsów KNX wymagana jest specjalistyczna wiedza z zakresu KNX.
• Przed rozpoczęciem jakichkolwiek prac przy urządzeniu należy odłączyć przewody przyłączeniowe od zasilania oraz zabezpieczyć znajdujące się w pobliżu części pozostające pod napięciem. Dotknięcie części pod napięciem grozi porażeniem elektrycznym, w tym śmiercią.
• Urządzenie należy podłączać wyłącznie zgodnie z dokumentacją producenta. Magistrala KNX, zasilacz LED oraz moduły LED muszą być podłączone zgodnie ze specyfikacją.
• Urządzenie jest przeznaczone do współpracy z zewnętrznym zasilaczem 5–48 V DC o stałym napięciu wyjściowym, zgodnym z EN 61347-2-13 / IEC 61347-2-13. Maksymalny prąd wejściowy wynosi 25 A. W przypadku zastosowania mocniejszego zasilacza wymagane jest dodatkowe zabezpieczenie bezpiecznikiem 25 A na wyjściu.
• Nie wolno używać zasilacza niespełniającego wymagań norm dla osprzętu lampowego IEC 61347-1 i IEC 61347-2-13. Taka eksploatacja jest niedozwolona.
• Należy stosować przewody o odpowiedniej obciążalności prądowej oraz zachować dopuszczalne przekroje przewodów zgodnie z dokumentacją producenta.
• Nie wolno przekraczać maksymalnego obciążenia pojedynczego kanału ani maksymalnego obciążenia całkowitego wszystkich kanałów. Dla wariantu REG maksymalny prąd całkowity wynosi 20 A przy 5–24 V oraz 10 A przy 48 V.
• Wyjść kanałów LED nie wolno łączyć ze sobą. Łączenie kanałów LED w celu pracy równoległej jest niedozwolone.
• Urządzenie posiada zintegrowane funkcje ochronne: zabezpieczenie przed odwrotną polaryzacją, wyłączenie nadprądowe, wyłączenie przy przegrzaniu, wyłączenie przy zbyt niskim napięciu oraz wyłączenie przy zbyt wysokim napięciu. Po usunięciu przyczyny błędu zabezpieczenia sprzętowe mogą przywrócić pracę automatycznie.
• Urządzenie może wykrywać przeciążenie, zwarcie, przegrzanie oraz nieprawidłowe napięcie. W razie wystąpienia stanu alarmowego podłączone moduły LED mogą zostać automatycznie wyłączone.
• Nie otwierać obudowy, nie wprowadzać nieautoryzowanych zmian i modyfikacji. Otwarcie obudowy lub nieuprawnione modyfikacje powodują utratę gwarancji i mogą stwarzać zagrożenie dla bezpieczeństwa.
• Przycisk PROG przytrzymany dłużej niż 10 sekund powoduje przywrócenie ustawień fabrycznych. Funkcję tę należy uruchamiać wyłącznie świadomie podczas prac konfiguracyjnych.
• Urządzenie pracuje w zakresie temperatur otoczenia od -5 °C do +45 °C. Nie należy eksploatować urządzenia poza tym zakresem.
• Stopień ochrony urządzenia: IP20. Urządzenie nie jest przeznaczone do narażenia na wodę, opady ani bezpośrednie działanie wilgoci.
• Klasa ochronności III.
• Produkt posiada certyfikację KNX.
• Bezpieczeństwo urządzenia certyfikowano zgodnie z DIN EN 61347-2-13 oraz IEC 63044-3.
• Kompatybilność elektromagnetyczną certyfikowano zgodnie z IEC 63044-5-2, IEC 63044-5-3 oraz DIN EN 50491-2.

Pliki do pobrania:
Enertex 1174-REG Instrukcja obsługi
