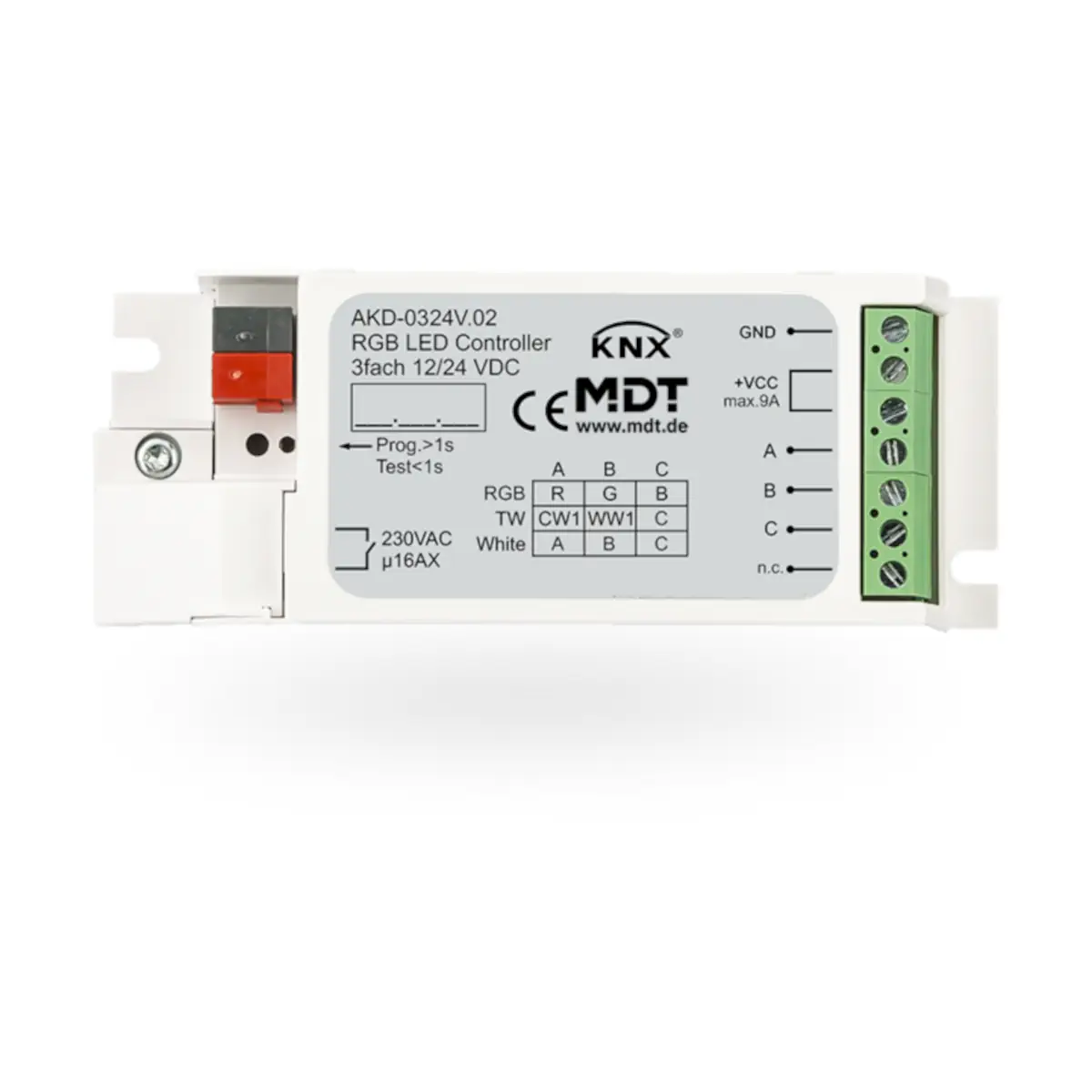

AKD-0324V.02 KNX sterownik LED 3-kanałowy, 3/6 A, RGB

AKD-0324V.02 to 3-kanałowy sterownik LED KNX firmy MDT, przeznaczony do ściemniania źródeł LED 12/24 V DC typu constant voltage (CV) ze wspólną anodą (Common Anode). Model ten oferuje 3 niezależne kanały, obsługuje aplikacje RGB oraz Tunable White, a dzięki indywidualnie regulowanym wyjściom i rozbudowanym funkcjom aplikacyjnym pozwala tworzyć dopasowane sceny i efekty świetlne w instalacjach KNX.

Najważniejsze cechy

• Producent: MDT technologies
• Model: AKD-0324V.02
• Typ: 3-kanałowy sterownik LED KNX
• Zastosowanie: źródła LED 12/24 V DC typu CV (constant voltage), Common Anode
• Liczba wyjść: 3
• Obsługiwane aplikacje: RGB, Tunable White
• Proces ściemniania: PWM 600/1000 Hz
• Regulacja barwy: absolutne i względne ściemnianie dla przestrzeni barw HSV oraz RGB
• Sterowanie bielą: Tunable White oraz automatyczna regulacja temperatury barwowej Dim2Warm
• Funkcje automatyczne: HCL (Human Centric Lighting), automatyczne ściemnianie zależne od czasu, Day/Night
• Sekwencje: indywidualne i predefiniowane, np. TV Simulator
• Maks. prąd na kanał: 3 A
• Praca równoległa 2 kanałów: do 6 A
• Rozdział obciążenia: 1 kanał 4,5 A oraz 2 kanały po 2,25 A
• Maks. prąd zewnętrznego zasilacza: 9 A
• Interfejs KNX: TP-256
• Zasilanie urządzenia: z magistrali KNX
• Nadzór: kontrola nadprądu i temperatury
• Stopień ochrony: IP20
• Produkcja: Niemcy, certyfikacja ISO 9001
• Gwarancja: 3 lata

Zastosowanie

Sterownik AKD-0324V.02 przeznaczony jest do ściemniania typowych źródeł LED 12/24 V DC CV w systemach KNX. Trzy niezależne wyjścia umożliwiają indywidualne sterowanie kanałami i dopasowanie parametrów świecenia do wymagań instalacji oświetleniowej.

• Taśmy LED RGB 12/24 V DC CV
• Instalacje Tunable White z regulacją temperatury barwowej
• Oświetlenie dekoracyjne i funkcjonalne z indywidualnie ustawianymi kanałami
• Sceny i sekwencje świetlne w automatyce budynkowej KNX

Funkcje i działanie

Ściemnianie i regulacja kanałów

• Ściemnianie odbywa się metodą PWM z częstotliwością 600 Hz lub 1000 Hz.
• Dostępny jest wybór krzywej ściemniania.
• Każde wyjście może być regulowane indywidualnie.
• Dla osób wrażliwych producent zaleca ustawienie częstotliwości 1000 Hz.

Sterowanie kolorem i temperaturą bieli

• Obsługa absolutnego i względnego ściemniania dla HSV oraz RGB.
• Tunable White umożliwia sterowanie temperaturą barwową światła.
• Funkcja Dim2Warm realizuje automatyczną regulację temperatury barwowej.
• HCL (Human Centric Lighting) zapewnia dynamiczne sterowanie światłem dziennym.

Sekwencje i funkcje czasowe

• Obsługa indywidualnych i predefiniowanych sekwencji, np. TV Simulator.
• Automatyczne ściemnianie zależne od czasu.
• Funkcja Day/Night do pracy dziennej i nocnej.

Nadzór pracy

• Kontrola nadprądu.
• Kontrola temperatury.

Podłączenie elektryczne i okablowanie

• Zasilanie LED: 12/24 V DC +10%
• Typ obciążenia: LED CV ze wspólną anodą (Common Anode)
• Zasilanie sterownika: magistrala KNX
• Wymagany zasilacz zewnętrzny: zgodny z EN 61347-2-13
• Maks. prąd zewnętrznego zasilacza: 9 A
• Praca równoległa 2 kanałów: do 6 A; kanały muszą być zmostkowane bezpośrednio na zaciskach przyłączeniowych
• Load distribution: po aktywacji 1 kanał może pracować z prądem 4,5 A, a 2 pozostałe kanały z prądem 2,25 A każdy
• Zalecana długość linii zasilającej: < 3 m, maks. 10 m
• Wymóg dla linii zasilających: długość poszczególnych przewodów zasilających musi być jednakowa
• Zaciski śrubowe: 0,5–4,0 mm2 drut lub 0,5–2,5 mm2 linka
• Zacisk magistrali KNX: przewód jednodrutowy O 0,8 mm
• Wyjście przekaźnikowe: 230 V AC / 50 Hz
• Maks. bezpiecznik wyjścia przekaźnikowego: 16 A
• Maks. prąd wyjścia przekaźnikowego: 16 A / 140 µF

Dane techniczne

• Liczba wyjść: 3
• Proces ściemniania: PWM 600/1000 Hz
• Napięcie zasilania LED: 12/24 V DC +10%
• Maks. prąd na kanał bez load distribution: 3 A
• Praca równoległa 2 kanałów: 6 A
• Maks. prąd przy aktywnym load distribution: 1 x 4,5 A + 2 x 2,25 A
• Maks. prąd zewnętrznego zasilacza: 9 A
• Napięcie przełączania wyjścia przekaźnikowego: 230 V AC / 50 Hz
• Maks. bezpiecznik wyjścia przekaźnikowego: 16 A
• Maks. prąd wyjścia przekaźnikowego: 16 A / 140 µF
• Interfejs KNX: TP-256
• Oprogramowanie aplikacyjne: od ETS 4
• Zasilanie urządzenia: KNX bus
• Pobór mocy z magistrali KNX: typ. < 0,3 W
• Zakres temperatury pracy: 0...45 °C
• Stopień ochrony: IP20
• Wymiary (szer. x wys. x gł.): 46 x 25 x 113 mm

Podsumowanie

MDT AKD-0324V.02 to funkcjonalny 3-kanałowy sterownik LED KNX do źródeł 12/24 V DC CV ze wspólną anodą. Oferuje ściemnianie PWM 600/1000 Hz, obsługę RGB i Tunable White, funkcje Dim2Warm, HCL, sekwencje świetlne, a także nadzór nadprądowy i temperaturowy. Dzięki 3 A na kanał, możliwości pracy równoległej 2 kanałów do 6 A oraz funkcji load distribution jest to elastyczne rozwiązanie do nowoczesnych instalacji oświetleniowych KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: MDT AKD-0324V.02 – sterownik LED KNX 3-kanałowy do źródeł LED ze stałym napięciem 12 V lub 24 V DC.
• Urządzenie przeznaczone wyłącznie do współpracy z typowymi źródłami LED stałonapięciowymi (CV) 12–24 V DC. Nie stosować z odbiornikami wymagającymi innego sposobu zasilania.
• Napięcie znamionowe urządzenia wynosi 12…24 V DC (+10%). KNX: 30 V DC SELV, zakres 21…31 V DC SELV.
• Urządzenie posiada dodatkowy przekaźnik pomocniczy 230 V AC / 50 Hz / 140 µF / 16 A. Podczas podłączania należy uwzględnić obecność obwodu sieciowego 230 V AC.
• Maksymalny prąd wyjściowy wynosi 3 A na kanał. Przy rozdziale obciążenia: 1 kanał 4,5 A oraz 2 kanały po 2,25 A. Przy pracy równoległej kanałów A+B maksymalnie 6 A. Dopuszczalny całkowity prąd urządzenia: 9 A.
• Nie przekraczać dopuszczalnych wartości prądu i obciążenia. Przeciążenie może prowadzić do nieprawidłowej pracy lub uszkodzenia urządzenia i instalacji.
• Urządzenie wyposażone jest w nadzór nadprądowy i temperaturowy, jednak nie zwalnia to z obowiązku doboru właściwego obciążenia i prawidłowego podłączenia.
• Stopień ochrony IP20. Produkt nie jest przeznaczony do kontaktu z wodą ani do stosowania w miejscach narażonych na zawilgocenie.
• Dopuszczalna temperatura pracy: 0…45°C. Temperatura przechowywania: -20…+55°C. Dopuszczalna wilgotność powietrza: poniżej 95%. Kondensacja nie jest dopuszczalna.
• Urządzenie należy montować natynkowo (AP Montage). Dopuszczalna pozycja montażu: dowolna.
• Podłączenie przewodów należy wykonać zgodnie z typem złącz zastosowanych w urządzeniu: zaciski śrubowe 0,5…2,5 mm², moment dokręcania 0,5 Nm, złącze KNX dla przewodów o średnicy 0,6…0,8 mm (drut jednodrutowy).
• Podłączenie należy wykonać zgodnie ze schematem połączeń producenta i z zachowaniem właściwego napięcia zasilania dla instalacji LED oraz magistrali KNX.
