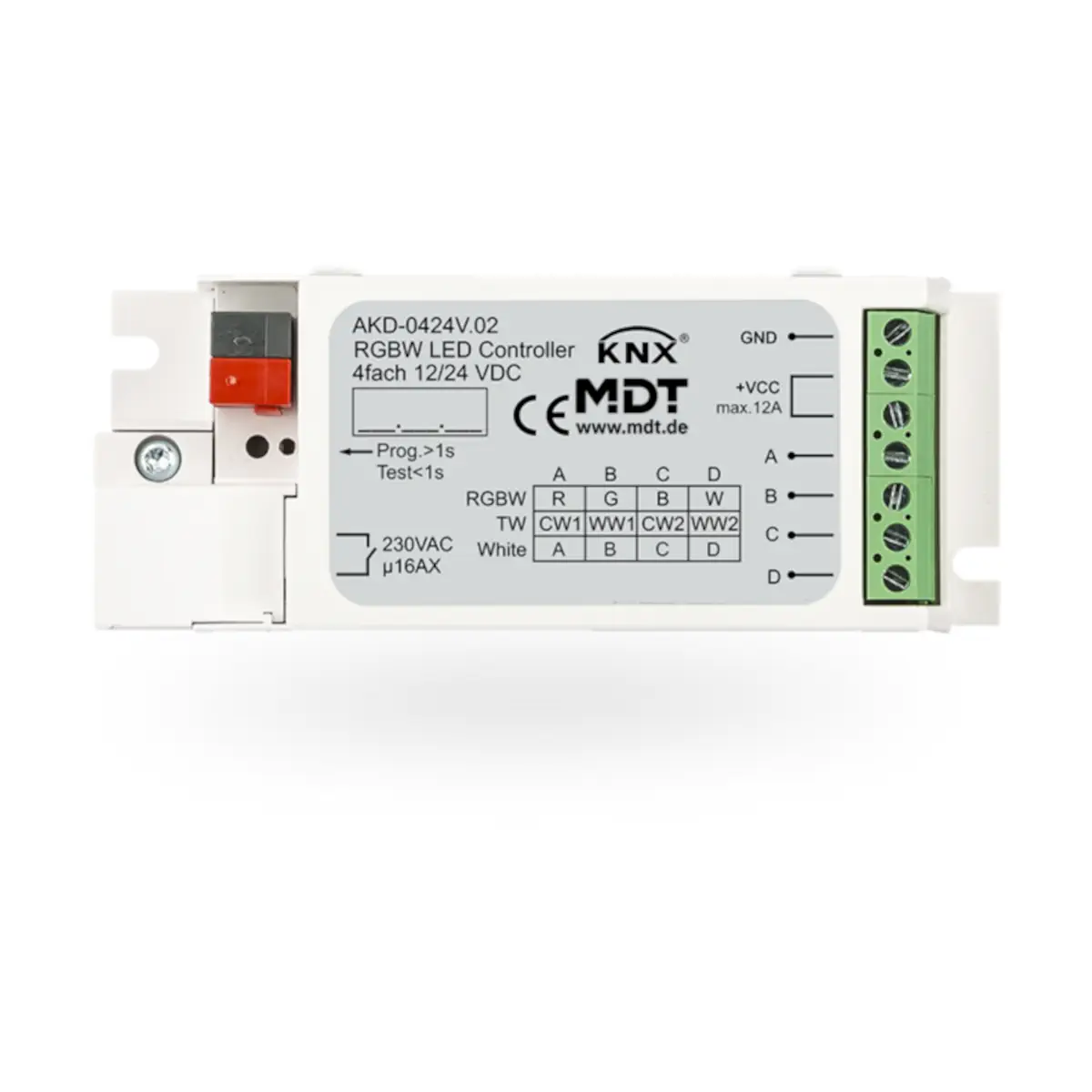

AKD-0424V.02 KNX sterownik LED 4-kanałowy, 3/6 A, RGBW

AKD-0424V.02 to 4-kanałowy kontroler LED KNX firmy MDT, przeznaczony do ściemniania typowych źródeł i opraw LED 12/24 V CV (stałonapięciowych, Common Anode). Model ten oferuje 4 niezależne wyjścia, obsługuje tryby 4 x White, RGB, RGBW oraz Tunable White, a także umożliwia indywidualną regulację każdego kanału. Kontroler pracuje z ściemnianiem PWM 600/1000 Hz, wspiera sterowanie barwą HSV/RGB, regulację temperatury barwowej Tunable White, funkcję Dim2Warm oraz dynamiczne sterowanie światłem HCL. Urządzenie jest zasilane z magistrali KNX, natomiast obciążenie LED wymaga zewnętrznego zasilacza 12/24 V DC +10%.

Najważniejsze cechy

• Producent: MDT
• Model: AKD-0424V.02
• Typ: 4-kanałowy kontroler LED KNX
• Zastosowanie: ściemnianie źródeł i opraw LED 12/24 V CV
• Typ LED: Common Anode
• Liczba wyjść: 4 niezależne kanały
• Tryby pracy: 4 x White, RGB, RGBW, Tunable White
• Proces ściemniania: PWM 600/1000 Hz
• Sterowanie barwą: ściemnianie absolutne i względne w przestrzeni barw HSV oraz RGB
• Regulacja temperatury barwowej: Tunable White
• Funkcje świetlne: Dim2Warm, HCL, automatyczne ściemnianie zależne od czasu, funkcja dzień/noc
• Sekwencje: indywidualne i predefiniowane, np. TV Simulator
• Obciążalność standardowa: 4 kanały po 3 A
• Praca równoległa: 2 kanały do 6 A
• Dystrybucja obciążenia: 1 kanał 5,25 A oraz 3 kanały po 2,25 A
• Zasilanie LED: 12/24 V DC +10%
• Zasilanie urządzenia: magistrala KNX
• Interfejs KNX: TP-256
• Oprogramowanie aplikacyjne: od ETS 4
• Zabezpieczenia: nadprądowe i temperaturowe
• Stopień ochrony: IP20
• Wymiary: 46 x 25 x 113 mm
• Produkcja: Niemcy, certyfikacja zgodnie z ISO 9001
• Gwarancja: 3 lata

Zastosowanie

Kontroler AKD-0424V.02 przeznaczony jest do współpracy z typowymi źródłami LED 12/24 V CV. Sprawdza się w konfiguracjach:

• 4 x White – cztery niezależne kanały białe,
• RGB – sterowanie kolorem w przestrzeni RGB,
• RGBW – sterowanie instalacjami RGBW,
• Tunable White – regulacja temperatury barwowej białego światła.

Nadaje się do ściemniania typowych lamp LED, w tym rozwiązań jednobarwnych, instalacji Tunable White oraz taśm RGB(W). Dzięki indywidualnej regulacji wyjść i rozbudowanym ustawieniom aplikacji umożliwia tworzenie dopasowanego oświetlenia.

Funkcje i działanie

Sterowanie jasnością i barwą

• Ściemnianie absolutne i względne dla przestrzeni barw HSV oraz RGB.
• Regulacja temperatury barwowej w trybie Tunable White.
• Wybieralna krzywa ściemniania oraz częstotliwość PWM 600 lub 1000 Hz.
• Dla osób wrażliwych producent zaleca ustawienie częstotliwości 1000 Hz.

Tryby pracy i obciążenie kanałów

• Kontroler obsługuje tryby: 4 x White, RGB, RGBW oraz Tunable White.
• W standardowej konfiguracji dostępne są 4 kanały po 3 A.
• Przy aktywnej dystrybucji obciążenia możliwa jest konfiguracja: 1 kanał 5,25 A oraz 3 kanały po 2,25 A.
• Możliwa jest praca równoległa 2 kanałów do 6 A; dotyczy to kanałów A/B oraz C/D, które muszą być mostkowane bezpośrednio na zaciskach przyłączeniowych.

Automatyka oświetlenia

• Dim2Warm – automatyczne sterowanie temperaturą barwową.
• HCL (Human Centric Lighting) – dynamiczne sterowanie światłem dziennym.
• Automatyczne ściemnianie zależne od czasu.
• Funkcja dzień/noc.
• Indywidualne i predefiniowane sekwencje, np. TV Simulator.

Nadzór i zabezpieczenia

• Nadzór nadprądowy.
• Nadzór temperaturowy.

Podłączenie elektryczne i okablowanie

• Zasilanie LED: zewnętrzny zasilacz 12/24 V DC +10%.
• Wymaganie dla zasilacza: zasilacz zgodny z EN 61347-2-13.
• Maks. prąd zewnętrznego zasilacza: 12 A.
• Zalecana długość przewodu zasilającego: < 3 m, maksymalnie 10 m.
• Długość pojedynczych przewodów zasilających: powinna być taka sama.
• Zaciski śrubowe: 0,5–4,0 mm2 drut oraz 0,5–2,5 mm2 linka.
• Zacisk magistrali KNX: O 0,8 mm, drut.
• Zasilanie urządzenia: magistrala KNX.
• Pobór mocy z KNX: typ. < 0,3 W.
• Interfejs KNX: TP-256.
• Wyjście przekaźnikowe: 230 V AC / 50 Hz.
• Maks. zabezpieczenie wyjścia przekaźnikowego: 16 A.
• Maks. prąd wyjścia przekaźnikowego: 16 A / 140 µF.

Dane techniczne

• Model: AKD-0424V.02
• Liczba wyjść: 4
• Proces ściemniania: PWM 600/1000 Hz
• Napięcie przełączania wyjścia przekaźnikowego: 230 V AC / 50 Hz
• Maks. zabezpieczenie wyjścia przekaźnikowego: 16 A
• Maks. prąd wyjścia przekaźnikowego: 16 A / 140 µF
• Zasilanie LED: 12/24 V DC +10%
• Maks. prąd na kanał bez dystrybucji obciążenia: 3 A; do 6 A przy pracy równoległej 2 kanałów
• Maks. prąd na kanał z aktywną dystrybucją obciążenia: 1 kanał 5,25 A oraz 3 kanały po 2,25 A
• Maks. prąd zewnętrznego zasilacza: 12 A
• Zalecana długość przewodu zasilającego: < 3 m, maks. 10 m
• Interfejs KNX: TP-256
• Oprogramowanie aplikacyjne: od ETS 4
• Przekrój przewodów – zaciski śrubowe: 0,5–4,0 mm2 drut, 0,5–2,5 mm2 linka
• Zacisk magistrali KNX: O 0,8 mm, drut
• Zasilanie urządzenia: KNX bus
• Pobór mocy z KNX: typ. < 0,3 W
• Temperatura pracy: 0...45 °C
• Stopień ochrony: IP20
• Wymiary (szer. x wys. x gł.): 46 x 25 x 113 mm

Podsumowanie

MDT AKD-0424V.02 to rozbudowany 4-kanałowy kontroler LED KNX do instalacji 12/24 V CV, przeznaczony do pracy z oświetleniem 4 x White, RGB, RGBW i Tunable White. Oferuje indywidualną regulację kanałów, ściemnianie PWM 600/1000 Hz, funkcje Dim2Warm i HCL, sekwencje świetlne oraz nadzór nadprądowy i temperaturowy. Możliwość pracy równoległej 2 kanałów do 6 A oraz opcja dystrybucji obciążenia zwiększają elastyczność konfiguracji w wymagających instalacjach LED sterowanych przez KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do sterowania typowymi źródłami LED ze stałym napięciem 12 V lub 24 V DC. Nie stosować z innym typem obciążenia niż przewidziany w dokumentacji.
• Urządzenie pracuje przy napięciu znamionowym 12…24 V DC (+10%). Podłączenie do niewłaściwego napięcia zasilania może spowodować uszkodzenie urządzenia lub instalacji.
• Wbudowany przekaźnik pomocniczy pracuje z napięciem 230 V AC / 50 Hz i obciążeniem do 16 A / 140 µF. Podłączenia obwodów 230 V AC należy wykonywać ze szczególną ostrożnością i zgodnie ze schematem połączeń producenta.
• Interfejs KNX jest obwodem SELV: napięcie znamionowe KNX 30 V DC SELV, zakres 21…31 V DC SELV. Do zacisków KNX stosować wyłącznie właściwe obwody SELV.
• Nie przekraczać dopuszczalnych obciążeń wyjść: 4 kanały po 3 A, przy rozdziale obciążenia 1 kanał 5,25 A i 3 kanały po 2,25 A, przy pracy równoległej kanałów A+B lub C+D maks. 6 A, łączny prąd maks. 12 A.
• Urządzenie posiada stopień ochrony IP20. Produkt przeznaczony do stosowania w miejscach suchych, wewnątrz budynków, bez narażenia na wodę i zawilgocenie.
• Nie dopuszczać do kondensacji wilgoci na urządzeniu. Dopuszczalna wilgotność powietrza: poniżej 95%, kondensacja niedozwolona.
• Stosować wyłącznie w dopuszczalnym zakresie temperatur pracy od 0 do 45°C. Przechowywać w temperaturze od -20 do +55°C.
• Montaż natynkowy. Podłączenie przewodów wykonywać zgodnie z wymaganiami dla zacisków śrubowych: przekrój przewodu 0,5…2,5 mm², moment dokręcania 0,5 Nm.
• Do złącza KNX stosować przewody o średnicy 0,6…0,8 mm, jednodrutowe, zgodnie z dokumentacją producenta.
• Urządzenie wyposażone jest w funkcje monitorowania przeciążenia i temperatury, jednak nie zwalnia to użytkownika z obowiązku prawidłowego doboru obciążenia i zapewnienia właściwych warunków pracy.
