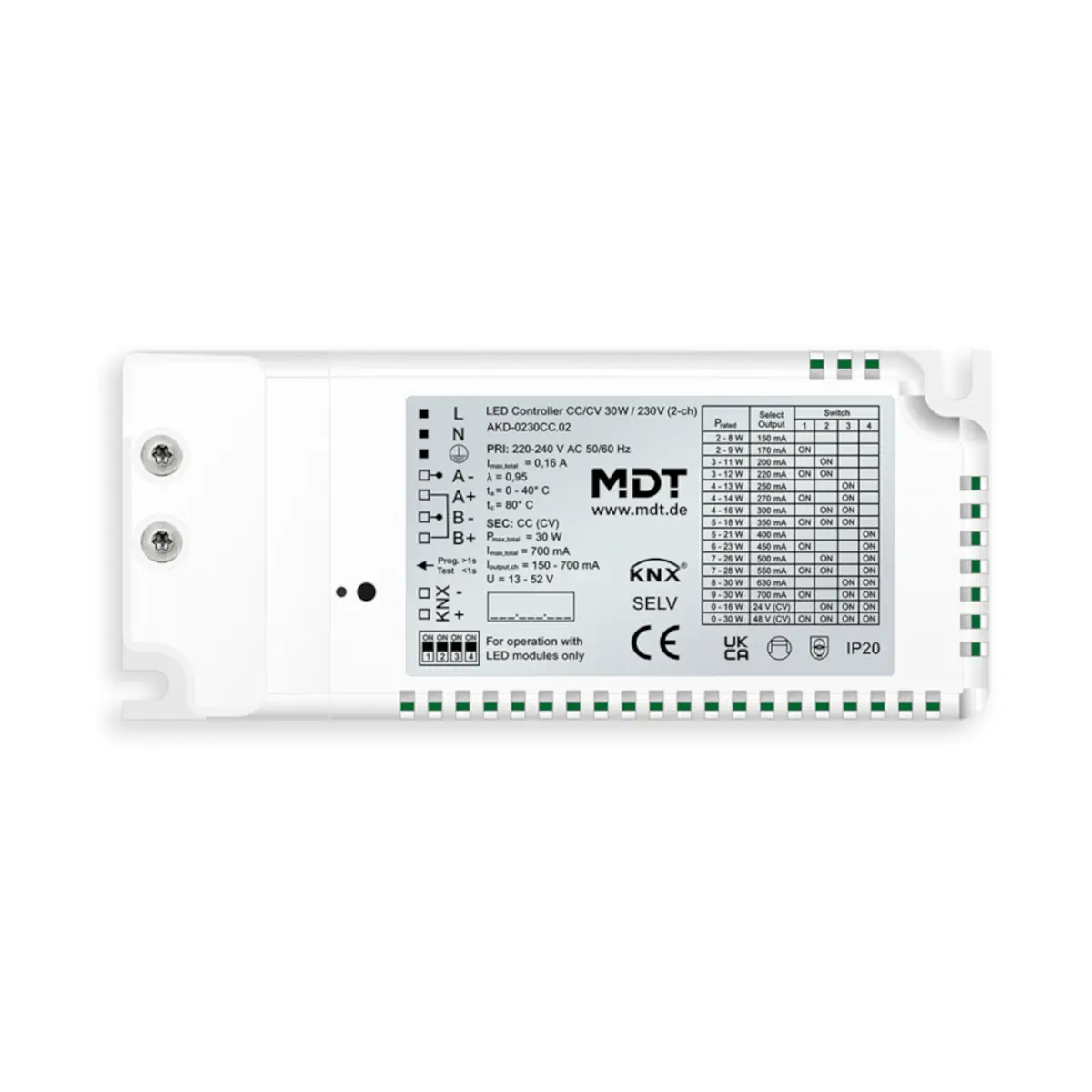

AKD-0230CC.02 KNX sterownik LED CC/CV 30 W / 230 V, 2-kanałowy

AKD-0230CC.02 to kompaktowy, 2-kanałowy sterownik LED KNX CC/CV z zintegrowanym zasilaczem, przeznaczony do podłączania spotów LED w instalacjach zasilanych z 230 V AC / 50 Hz. Model ten obsługuje zarówno źródła stałoprądowe (CC) z wybieranym przełącznikami DIP prądem 150...700 mA, jak i źródła stałonapięciowe (CV) w wersji 24 V lub 48 V. Sterownik oferuje 2 wyjścia, łączną moc 30 W dla kanałów A+B, zakres ściemniania 0,2%...100% oraz tryby pracy 2 x white lub 1 x Tunable White, z obsługą funkcji Dim2Warm, HCL i automatycznego ściemniania zależnego od czasu.

Najważniejsze cechy

• Producent: MDT
• Model: AKD-0230CC.02
• Typ: 2-kanałowy sterownik LED CC/CV z interfejsem KNX i zintegrowanym zasilaczem
• Zastosowanie: podłączanie i sterowanie spotami LED
• Napięcie zasilania: 230 V AC, 50 Hz
• Liczba wyjść: 2
• Łączna moc wyjściowa kanałów A+B: 30 W
• Łączny maksymalny prąd wyjściowy: 700 mA
• Tryb ściemniania: Hybrid dimming
• Zakres ściemniania: 0,2%...100%
• Zakres prądu stałego CC: 14 ustawień, 150...700 mA (przełącznik DIP)
• Tryb stałego napięcia CV: 24 V / 48 V (przełącznik DIP)
• Tryby pracy: 2 x white lub 1 x Tunable White
• Funkcje oświetleniowe: Tunable White, Dim2Warm, HCL, automatyczne ściemnianie zależne od czasu
• Monitoring: nadprądu i temperatury
• Maksymalna długość przewodu LED: 6 m na kanał
• Stopień ochrony: IP20
• Wymiary (W/H/D): 129 x 54 x 25 mm
• Gwarancja: 3 lata

Zastosowanie

Sterownik AKD-0230CC.02 przeznaczony jest do pracy w systemach KNX i umożliwia sterowanie 2 kanałami LED o łącznej mocy 30 W. Urządzenie może pracować w dwóch podstawowych trybach funkcjonalnych:

• 2 x white – sterowanie dwoma kanałami białego światła,
• 1 x Tunable White – sterowanie temperaturą barwową.

W zależności od typu źródła LED urządzenie może być używane jako:

• CC (constant current): dla źródeł stałoprądowych, z diodami LED w połączeniu szeregowym,
• CV (constant voltage): dla źródeł stałonapięciowych 24 V lub 48 V, z diodami LED w połączeniu równoległym.

Funkcje i działanie

Ściemnianie

• Optimised Hybrid dimming poprawiające jakość światła.
• Zakres ściemniania: od 0,2% do 100%.
• Wybieralna krzywa ściemniania oraz indywidualne sekwencje.

Tryby pracy i sterowanie barwą

• 2 x white – dwa niezależne kanały białego światła.
• 1 x Tunable White – sterowanie temperaturą barwową.
• Tunable White colour temperature control.
• Automatic colour temperature control Dim2Warm.

Automatyka i nadzór

• Dynamic daylight control HCL (Human Centric Lighting).
• Automatic time dependent dimming.
• Monitoring nadprądu i temperatury.
• Łączny prąd kanałów A+B jest ograniczony do 700 mA; po przekroczeniu maksymalnej dopuszczalnej wartości wyjścia są automatycznie równoważone na podstawie ustawionej jasności kanałów A i B.

Konfiguracja KNX

• Uruchomienie i konfiguracja odbywają się w ETS.
• Aplikacja KNX: od ETS 5.
• Interfejs KNX: TP-256 z obsługą Long Frame Support.

Podłączenie elektryczne i okablowanie

• Zasilanie: 230 V AC, 50 Hz.
• Zacisk KNX: przewód jednodrutowy Ø 0,8 mm.
• Zaciski wej./wyj. (230 V / LED): 0,5...1,5 mm².
• Długość przewodu na wyjściu LED: maks. 6 m na kanał, przewód dwużyłowy.
• Tryb CC: diody LED w połączeniu szeregowym, zakres napięcia wyjściowego 13...52 V DC.
• Tryb CV: diody LED w połączeniu równoległym, napięcie stałe 24 V lub 48 V wybierane przełącznikiem DIP.
• Wymaganie dla źródeł LED w trybie CC: zastosowane LED-y muszą być kompatybilne w całym zakresie napięcia wyjściowego.
• Uwagi instalacyjne: stosowanie pojedynczych żył na wyjściach LED jest niedopuszczalne; nie wolno stosować żadnych przełączników w przewodzie połączeniowym LED.

Dane techniczne

• Liczba wyjść: 2
• Napięcie zasilania: 230 V AC, 50 Hz
• Pobór mocy w trybie czuwania (230 V): ≤ 0,3 W
• Pobór mocy z magistrali KNX: typ. < 0,1 W
• Tryb ściemniania: Hybrid dimming
• Zakres prądu stałego CC: 14 ustawień, 150...700 mA (DIP switch)
• Łączny prąd kanałów A+B: maks. 700 mA
• Zakres napięcia wyjściowego w trybie CC: 13...52 V DC
• Minimalny prąd: 0,7 mA
• Moc wyjściowa kanałów A+B: 30 W
• Stałe napięcie w trybie CV: 24 V / 48 V (DIP switch)
• Interfejs KNX: TP-256 with Long Frame Support
• Aplikacja KNX: od ETS 5
• Zakres temperatury otoczenia: 0...40°C
• Warunek środowiskowy: unikać kondensacji
• Stopień ochrony: IP20
• Wymiary (W/H/D): 129 x 54 x 25 mm

Podsumowanie

MDT AKD-0230CC.02 to kompaktowy sterownik LED KNX CC/CV z zasilaniem 230 V AC, zintegrowanym zasilaczem, 2 wyjściami i łączną mocą 30 W. Obsługa CC 150...700 mA lub CV 24/48 V, trybów 2 x white / 1 x Tunable White, a także funkcji Dim2Warm, HCL i monitoringu nadprądu oraz temperatury sprawia, że jest to rozbudowane rozwiązanie do sterowania spotami LED w instalacjach KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Urządzenie elektryczne przeznaczone do zasilania 230 V AC / 50 Hz. Montaż, podłączenie i uruchomienie należy wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Produkt jest sterownikiem LED KNX z wbudowanym zasilaczem, przeznaczonym do montażu natynkowego (AP).
• Stopień ochrony IP20. Produkt jest przeznaczony wyłącznie do stosowania w miejscach suchych, wewnątrz budynków.
• Nie stosować w warunkach kondensacji wilgoci. Dopuszczalna wilgotność powietrza wynosi poniżej 95%, bez kondensacji.
• Urządzenie należy użytkować wyłącznie w zakresie temperatury otoczenia od 0 do 50°C. Przechowywać w temperaturze od -40 do +85°C.
• Przed podłączeniem należy dobrać właściwy tryb pracy i parametry wyjścia zgodnie z dokumentacją: stałoprądowy (CC) lub stałonapięciowy (CV 24 V / 48 V), ustawiane przełącznikami DIP.
• Do urządzenia należy podłączać wyłącznie źródła LED kompatybilne z wymaganym zakresem napięcia wyjściowego 13...52 V DC oraz wybranym trybem pracy CC/CV.
• Maksymalna łączna moc wyjściowa kanałów A+B wynosi 30 W, a maksymalny prąd wyjściowy 700 mA. Przekroczenie dopuszczalnych parametrów może prowadzić do nieprawidłowej pracy instalacji.
• Łączny prąd kanałów A+B jest ograniczony do 700 mA. Należy uwzględnić ten limit podczas projektowania i podłączania obciążenia LED.
• Maksymalna długość przewodu wyjściowego LED wynosi 6 m na kanał i należy stosować przewód dwużyłowy. Używanie pojedynczych żył nie jest dozwolone.
• Przewody należy podłączać zgodnie z wymaganiami zacisków urządzenia: zaciski sprężynowe do 1,5 mm², długość odizolowania 8,5...9,5 mm.
• Połączenie KNX należy wykonywać wyłącznie przez dedykowane złącze KNX. Obwód KNX pracuje z napięciem 30 V DC SELV, zakres 21...31 V DC SELV.
• Urządzenie posiada funkcję monitorowania przeciążenia i temperatury, jednak nie zwalnia to użytkownika z obowiązku stosowania prawidłowo dobranego obciążenia i poprawnego montażu.
• Produkt należy instalować wyłącznie w dopuszczalnej konfiguracji połączeń pokazanej w dokumentacji producenta dla trybu stałonapięciowego (CV) lub stałoprądowego (CC).
