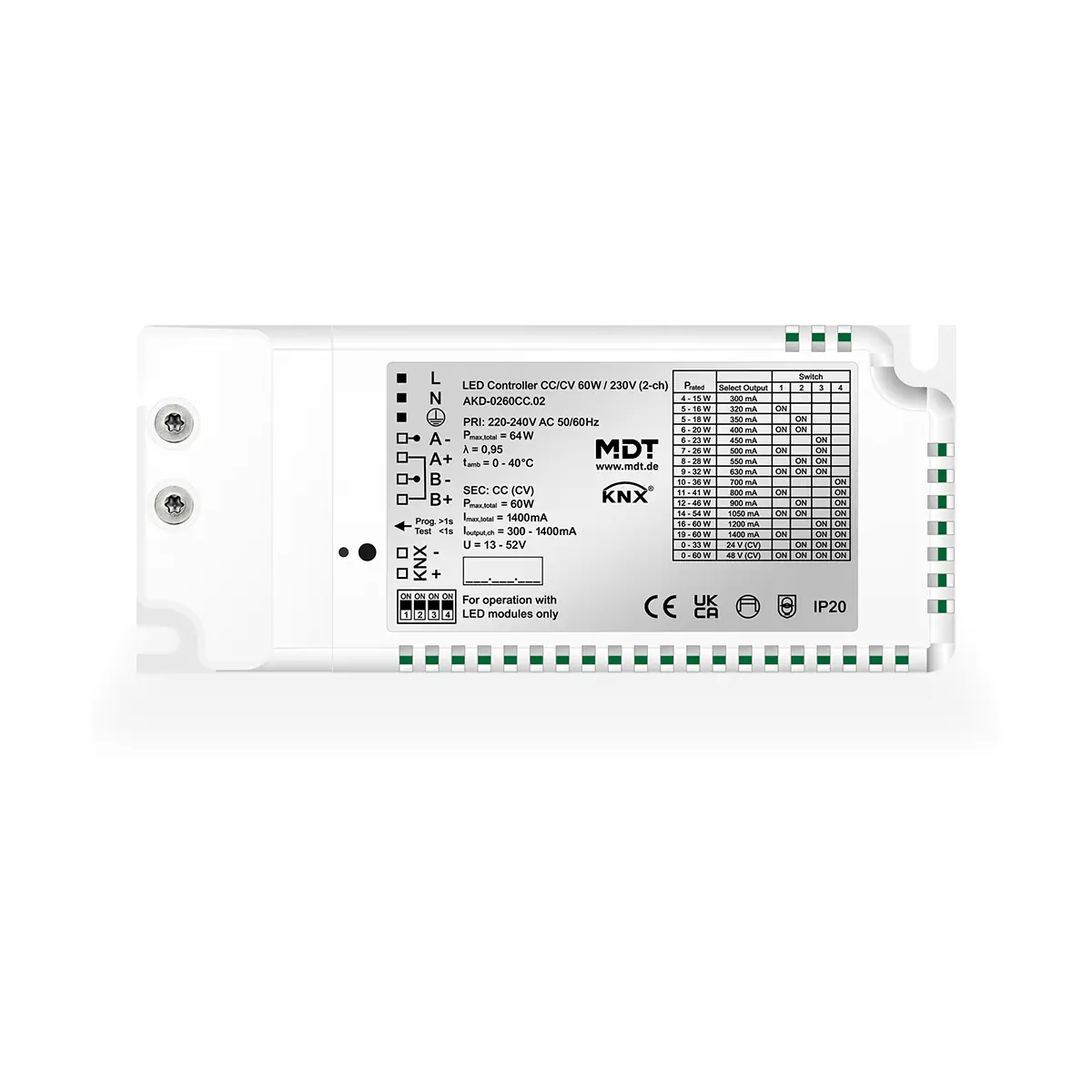

AKD-0260CC.02 KNX sterownik LED CC/CV 60 W / 230 V, 2-kanałowy

AKD-0260CC.02 to kompaktowy, 2-kanałowy kontroler LED KNX CC/CV marki MDT, zasilany z sieci 230 V i wyposażony w zintegrowany zasilacz. Model ten obsługuje pracę stałoprądową lub stałonapięciową, oferując maksymalną moc wyjściową 60 W łącznie na obu kanałach oraz maksymalny prąd wyjściowy 1400 mA. Urządzenie zapewnia zoptymalizowane ściemnianie hybrydowe dla poprawy jakości światła, zakres ściemniania 0,2%...100%, obsługę Tunable White, funkcję Dim2Warm, dynamiczne sterowanie HCL oraz automatyczne ściemnianie zależne od czasu.

Najważniejsze cechy

• Producent: MDT
• Model: AKD-0260CC.02
• Typ: 2-kanałowy kontroler LED KNX CC/CV
• Wersja: kompaktowa ze zintegrowanym zasilaczem
• Zasilanie: 230 V
• Liczba kanałów: 2
• Maksymalna moc wyjściowa: 60 W łącznie na obu kanałach
• Maksymalny prąd wyjściowy: 1400 mA
• Zakres ściemniania: 0,2%...100%
• Minimalny prąd: 1,4 mA
• Praca stałoprądowa: wybór wartości prądu za pomocą przełącznika DIP
• Praca stałonapięciowa: 24 V lub 48 V
• Tryby pracy: 2 x white lub 1 x Tunable White
• Sterowanie temperaturą barwową: Tunable White
• Funkcja automatycznej temperatury barwowej: Dim2Warm
• Dynamiczne sterowanie światłem dziennym: HCL (Human Centric Lighting)
• Automatyczne ściemnianie: zależne od czasu
• Krzywa ściemniania: wybieralna
• Sekwencje: indywidualne
• Jakość ściemniania: zoptymalizowane ściemnianie hybrydowe i bardzo dobre zachowanie w całym zakresie regulacji
• Zabezpieczenia: monitorowanie nadprądu i temperatury
• Maksymalna długość przewodu po stronie wtórnej: do 6 m
• Wymiary (wys. x szer. x gł.): 54 x 129 x 25 mm
• Gwarancja: 3 lata

Zastosowanie

AKD-0260CC.02 przeznaczony jest do sterowania oświetleniem LED w instalacjach KNX, w których wymagane jest zasilanie i regulacja w trybie CC/CV. Dzięki obsłudze trybów 2 x white oraz 1 x Tunable White sprawdzi się w aplikacjach z regulacją jasności i temperatury barwowej, również z wykorzystaniem funkcji Dim2Warm oraz HCL.

Funkcje i działanie

Praca CC/CV

• Kontroler obsługuje pracę stałoprądową z maksymalnym prądem wyjściowym 1400 mA.
• W trybie stałoprądowym wartość prądu wybierana jest przełącznikiem DIP.
• Urządzenie wspiera również pracę stałonapięciową z napięciem 24 V lub 48 V.
• Maksymalna moc wyjściowa 60 W dotyczy obu kanałów łącznie.

Sterowanie światłem białym i temperaturą barwową

• Dostępne są tryby pracy: 2 x white lub 1 x Tunable White.
• Kontroler umożliwia sterowanie temperaturą barwową Tunable White.
• Obsługiwana jest automatyczna regulacja temperatury barwowej Dim2Warm.
• Urządzenie wspiera dynamiczne sterowanie światłem dziennym HCL (Human Centric Lighting).

Ściemnianie i jakość światła

• Zoptymalizowane ściemnianie hybrydowe poprawia jakość światła.
• Zakres ściemniania wynosi 0,2%...100%.
• Minimalny prąd 1,4 mA pozwala na bardzo niski poziom regulacji.
• Kontroler zapewnia bardzo dobre zachowanie ściemniania w całym zakresie.
• Dostępna jest wybieralna krzywa ściemniania oraz indywidualne sekwencje.
• Urządzenie obsługuje automatyczne ściemnianie zależne od czasu.

Monitorowanie i zabezpieczenia

• Kontroler wyposażono w monitorowanie nadprądu.
• Urządzenie posiada monitorowanie temperatury.

Dane techniczne

• Producent: MDT
• Model: AKD-0260CC.02
• System: KNX
• Typ wyjścia: CC/CV
• Zasilanie: 230 V
• Liczba kanałów: 2
• Maksymalna moc wyjściowa: 60 W
• Maksymalny prąd wyjściowy: 1400 mA
• Zakres ściemniania: 0,2%...100%
• Minimalny prąd: 1,4 mA
• Tryb stałoprądowy: wybór przez przełącznik DIP
• Tryb stałonapięciowy: 24 V lub 48 V
• Tryby pracy: 2 x white / 1 x Tunable White
• Maksymalna długość przewodu po stronie wtórnej: do 6 m
• Wymiary (wys. x szer. x gł.): 54 x 129 x 25 mm
• Gwarancja: 3 lata

Konstrukcja i instalacja

• Kompaktowa obudowa ze zintegrowanym zasilaczem upraszcza instalację.
• Dopuszczalna długość przewodu po stronie wtórnej wynosi do 6 m.
• Niewielkie wymiary 54 x 129 x 25 mm ułatwiają zastosowanie tam, gdzie liczy się oszczędność miejsca.

Podsumowanie

MDT AKD-0260CC.02 to kompaktowy 2-kanałowy kontroler LED KNX CC/CV z zintegrowanym zasilaczem 230 V, przeznaczony do sterowania oświetleniem LED w trybie stałoprądowym lub stałonapięciowym. Maksymalna moc 60 W, prąd wyjściowy do 1400 mA, obsługa Tunable White, Dim2Warm, HCL oraz bardzo szeroki zakres ściemniania 0,2%...100% sprawiają, że model ten jest wszechstronnym rozwiązaniem do zaawansowanego sterowania światłem w systemie KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Produkt przeznaczony do zasilania 230 V AC / 50 Hz. Przed rozpoczęciem montażu, podłączenia lub prac serwisowych należy odłączyć zasilanie.
• Montaż i podłączenie należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz właściwym schematem połączeń dla trybu stałonapięciowego (CV) lub stałoprądowego (CC).
• Urządzenie jest przeznaczone do montażu natynkowego (AP). Dopuszczalna pozycja montażu: dowolna.
• Stopień ochrony IP20. Produkt przeznaczony do stosowania w suchych pomieszczeniach wewnętrznych; nie należy narażać go na wodę, zawilgocenie ani kondensację pary wodnej.
• Temperatura otoczenia podczas pracy musi mieścić się w zakresie 0…40°C. Nie używać urządzenia poza dopuszczalnym zakresem warunków środowiskowych.
• Obwód KNX jest obwodem SELV 21…31 V DC. Podłączenie magistrali KNX należy wykonywać wyłącznie do przewidzianego złącza KNX.
• Do wyjść LED należy podłączać wyłącznie kompatybilne moduły LED. W trybie stałonapięciowym używane LED-y muszą być kompatybilne z zakresem napięcia wyjściowego 13…52 V DC oraz ustawieniem 24 V lub 48 V.
• W trybie stałoprądowym należy ustawić właściwy prąd wyjściowy za pomocą przełączników DIP w zakresie 300…1400 mA. Nieprawidłowe ustawienie może spowodować nieprawidłową pracę lub uszkodzenie podłączonych LED.
• Maksymalna łączna moc wyjściowa kanałów A+B wynosi 60 W, a maksymalny całkowity prąd wyjściowy kanałów A+B wynosi 1400 mA. Nie przekraczać dopuszczalnych wartości obciążenia.
• Maksymalna długość przewodu do wyjścia LED wynosi 6 m dla każdego kanału i należy stosować przewód dwużyłowy. Użycie pojedynczych żył nie jest dozwolone.
• Podłączenia należy wykonywać przewodami o parametrach zgodnych z dokumentacją: zaciski sprężynowe do 1,5 mm², długość odizolowania 8,5…9,5 mm, przewód KNX 0,6…0,8 mm (drut jednodrutowy).
• Urządzenie posiada nadzór przeciążeniowy i temperaturowy, jednak nie zwalnia to z obowiązku prawidłowego doboru obciążenia i zapewnienia odpowiednich warunków pracy.

Pliki do pobrania:
AKD-0260CC.02 Karta katalogowa
