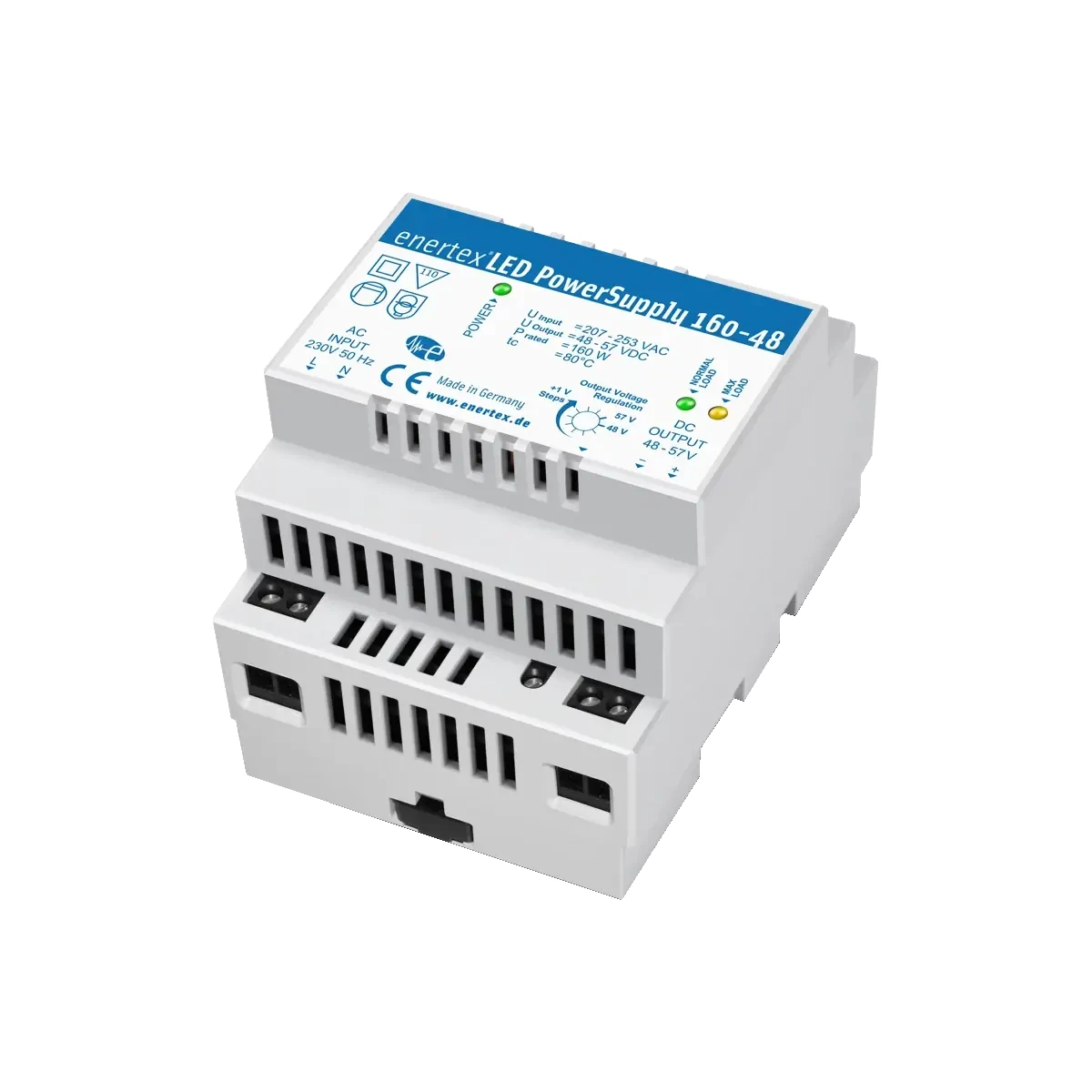

Enertex® LED PowerSupply 160-48 – Zasilacz taśm LED, 48 [V], 160 [W]

Enertex® LED PowerSupply 160-48 to ultra‑kompaktowy zasilacz DC 48 V na szynę DIN (obudowa 4 SU), przeznaczony do zasilania lamp i opraw LED. Urządzenie zasilane jest z sieci 230 V AC (50 Hz), oferuje moc znamionową 160 W (z uwzględnieniem deratingu temperaturowego przy pracy ciągłej z pełnym obciążeniem) oraz bardzo wysoką sprawność do 94,5%. Wyjście można regulować w zakresie 48–57 V DC w krokach co 1 V, a pobór mocy w trybie czuwania wynosi maksymalnie 0,3 W.

Najważniejsze cechy

• Producent: Enertex
• Model / kod produktu: Enertex® LED PowerSupply 160-48
• Typ: zasilacz do lamp i LED na szynę DIN
• Wejście: 230 V AC, 50 Hz
• Moc znamionowa: 160 W (derating temperaturowy przy pracy ciągłej z pełnym obciążeniem)
• Napięcie wyjściowe: 48–57 V DC (regulowane w krokach co 1 V)
• Sprawność maksymalna: do 94,5%
• Bardzo niski pobór w czuwaniu: maks. 0,3 W (typ. 0,3 W)
• Ultra‑kompaktowa obudowa: tylko 4 SU szerokości (DIN rail)
• Praca równoległa: możliwość pracy równoległej do 3 urządzeń (obciążenie rozdzielane automatycznie i równomiernie)
• Zabezpieczenia: przeciwzwarciowe, przeciążeniowe oraz termiczne (przegrzaniowe)
• Aktywna funkcja PFC
• Zgodność: spełnia wymagania dla lamp i lamp LED wg IEC 61347-1 oraz IEC 61347-2-13
• Sygnalizacja LED: power, normal load, max. load

Zastosowanie

Zasilacz Enertex® LED PowerSupply 160-48 przeznaczony jest do zasilania lamp oraz źródeł/opraw LED w instalacjach, w których wymagane jest stabilne zasilanie 48 V DC (z możliwością regulacji do 57 V DC) oraz montaż w rozdzielnicy na szynie DIN.

Funkcje i działanie

Wysoka sprawność i niskie zużycie energii

• Sprawność do 94,5%.
• Według deklaracji producenta sprawność „topping” certyfikatu 80Plus Gold we wszystkich warunkach obciążenia.
• Bardzo niski pobór mocy w trybie czuwania: maks. 0,3 W (typ. 0,3 W).

Regulowane napięcie wyjściowe

• Zakres regulacji: 48–57 V DC.
• Krok regulacji: co 1 V.

Praca równoległa

• Możliwa praca równoległa do 3 zasilaczy.
• Obciążenie jest automatycznie i równomiernie rozdzielane pomiędzy urządzenia.

Zabezpieczenia i sygnalizacja

• Zabezpieczenie przeciwzwarciowe.
• Zabezpieczenie przeciążeniowe.
• Zabezpieczenie termiczne (przed przegrzaniem).
• Diody LED sygnalizujące stany: power, normal load, max. load.

Dane techniczne

• Model: Enertex® LED PowerSupply 160-48
• Napięcie wejściowe: 230 V AC
• Częstotliwość: 50 Hz
• Moc wyjściowa (znamionowa): 160 W (z deratingiem temperaturowym przy pracy ciągłej z pełnym obciążeniem)
• Napięcie wyjściowe: 48–57 V DC, regulacja co 1 V
• Sprawność maksymalna: 94,5%
• Pobór mocy w czuwaniu: maks. 0,3 W (typ. 0,3 W)
• PFC: aktywne (Active PFC)
• Obudowa / montaż: na szynę DIN, szerokość 4 SU
• Zabezpieczenia: zwarcie, przeciążenie, przegrzanie
• Normy: IEC 61347-1, IEC 61347-2-13

Podsumowanie

Enertex® LED PowerSupply 160-48 to wydajny i bardzo kompaktowy zasilacz DIN rail 4 SU do zastosowań oświetleniowych, oferujący 160 W mocy, regulowane wyjście 48–57 V DC, sprawność do 94,5%, niski pobór w standby oraz komplet kluczowych zabezpieczeń. Dodatkowo umożliwia pracę równoległą do 3 urządzeń z automatycznym, równym podziałem obciążenia.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE.
• Produkt spełnia wymagania bezpieczeństwa według IEC 61347-2-13 oraz wymagania kompatybilności elektromagnetycznej według DIN EN 55015 i EN 61547.
• Produkt posiada zasilacz impulsowy SMPS z transformatorem bezpieczeństwa odpornym na zwarcie oraz certyfikat efektywności „80 PLUS Gold”.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Montaż, podłączenie, uruchomienie, demontaż i prace serwisowe wyłącznie przez wykwalifikowanego elektryka, zgodnie z dokumentacją producenta i właściwymi przepisami.
• Produkt jest zasilaczem Enertex® LED PowerSupply 160-48 przeznaczonym do zasilania taśm LED, lamp LED, konwencjonalnych lamp 48 V, ściemniaczy LED oraz obciążeń rezystancyjnych napięciem stałym 48 V DC. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Niebezpieczne napięcie sieciowe. Kontakt z częściami pod napięciem może spowodować porażenie prądem i śmierć. Przed rozpoczęciem prac przy urządzeniu należy odłączyć zasilanie sieciowe i osłonić części znajdujące się pod napięciem w pobliżu miejsca pracy.
• Urządzenie należy zasilać napięciem 230 V AC, 50 Hz. Zabezpieczenie przewodu zasilającego może wynosić maksymalnie 16 A. Nie przekraczać parametrów zasilania podanych przez producenta.
• Maksymalny pobór mocy wynosi 174 W, maksymalny prąd sieciowy 0,76 A, a współczynnik mocy cosφ wynosi 0,96 przy prądzie znamionowym.
• Znamionowa moc wyjściowa wynosi 160 W. Napięcie wyjściowe wynosi 48–57 V DC SELV i może być regulowane przełącznikiem obrotowym w krokach co 1 V w celu kompensacji spadków napięcia na przewodach.
• Przed włączeniem zasilacza przełącznik obrotowy należy ustawić w pozycji 0, czyli 48 V, aby zapobiec przepięciu na podłączonym obciążeniu.
• Podczas zwiększania napięcia wyjściowego należy upewnić się, że na wejściu lampy, taśmy LED lub ściemniacza nie wystąpi napięcie wyższe niż dopuszczalne dla danego odbiornika.
• W razie wątpliwości nie ustawiać przełącznika obrotowego powyżej maksymalnego dopuszczalnego napięcia wejściowego podłączonego odbiornika. Dla nietypowych konfiguracji należy ustalić bezpieczne ustawienie przez pomiar napięcia na lampie.
• Napięcie sieciowe należy podłączyć do lewego 2-biegunowego zacisku śrubowego „AC INPUT” L/N. Odbiorniki 48 V lub ściemniacze LED należy podłączyć do prawego 2-biegunowego zacisku śrubowego „DC OUTPUT”. Przy wyjściu DC należy bezwzględnie zachować prawidłową polaryzację.
• Do zacisków zasilania sieciowego i wyjścia można podłączać przewody jednodrutowe o przekroju 0,25–4 mm² oraz przewody elastyczne o przekroju 0,25–2,5 mm².
• Długość przewodu do lampy nie może przekraczać 50 m. Poza szafą sterowniczą należy stosować wyłącznie przewody, w których żyła zasilająca i powrotna prowadzone są obok siebie, np. przewody bliźniacze lub kable we wspólnej powłoce.
• Przekrój przewodów, długość trasy kablowej i ustawienie napięcia wyjściowego należy dobrać zgodnie z tabelami producenta, z uwzględnieniem mocy obciążenia i strat przewodzenia.
• Jeżeli między zasilaczem a lampą zamontowany jest ściemniacz, zalecenia dotyczące przewodów odnoszą się do odcinka między zasilaczem a ściemniaczem. Przewód między ściemniaczem a lampą należy ocenić osobno, aby nie dopuścić do przepięcia na kanałach ściemniających.
• Zasilacz posiada duże kondensatory wyjściowe i jest przeznaczony również do zasilania ściemniaczy LED z regulacją PWM. Podłączenie ściemniaczy wykonywać zgodnie z dokumentacją producenta i parametrami obciążenia.
• W przypadku większych obciążeń zasilacze mogą pracować równolegle, jednak maksymalnie trzy zasilacze mogą być połączone równolegle. Połączenie równoległe należy wykonać przez zaciski rozdzielcze, zgodnie ze schematem producenta.
• Przy pracy równoległej przewody od zacisku rozdzielczego do wszystkich równolegle połączonych zasilaczy powinny mieć w przybliżeniu taką samą długość, z tolerancją około ±20 cm. Długość przewodu od bloku rozdzielczego do lampy nie może przekraczać 50 m.
• Przy pracy równoległej należy uwzględnić obniżenie dopuszczalnej mocy: dla 2 zasilaczy maksymalna moc wyjściowa wynosi 300 W, a dla 3 zasilaczy maksymalna moc wyjściowa wynosi 450 W.
• Urządzenie posiada wbudowaną ochronę przed zwarciem, przeciążeniem i przegrzaniem. Funkcje ochronne są samopowracalne, dlatego po usunięciu usterki zasilacz może automatycznie uruchomić się ponownie i przywrócić napięcie wyjściowe.
• Zabezpieczenie termiczne chroni urządzenie przed uszkodzeniem przy zbyt wysokiej temperaturze otoczenia, powyżej 45°C, i powoduje elektroniczne wyłączenie zasilacza. Po usunięciu przyczyny przegrzania urządzenie może automatycznie wznowić pracę.
• Nie dotykać ani nie serwisować obwodów wyjściowych i odbiorników w czasie, gdy możliwy jest automatyczny restart po zwarciu, przeciążeniu lub przegrzaniu.
• Zielona dioda „POWER” sygnalizuje prawidłowe zasilanie i pracę zasilacza. Zielona dioda „NORMAL LOAD” sygnalizuje tryb regulacji napięcia CV. Żółta dioda „MAX LOAD” sygnalizuje tryb regulacji prądu CC. Nieprawidłowa sygnalizacja wymaga sprawdzenia obciążenia, okablowania i warunków pracy.
• Produkt należy montować w szafie sterowniczej na szynie DIN 35 mm. Obudowa ma szerokość 4 modułów, wymiary 72 × 90 × 63 mm oraz stopień ochrony IP20.
• Urządzenie jest przeznaczone wyłącznie do użytku wewnętrznego i do pracy w szafie sterowniczej. Nie stosować na zewnątrz ani w miejscach narażonych na wodę, wilgoć, kondensację, pył przewodzący lub zabrudzenia przekraczające dopuszczalne warunki pracy.
• Dopuszczalna temperatura otoczenia podczas pracy wynosi od -5°C do +45°C. Przy wysokiej temperaturze otoczenia należy uwzględnić ograniczenie ciągłej mocy wyjściowej zgodnie z charakterystyką producenta.
• Izolacja między wejściem a wyjściem wynosi 4 kV AC. Urządzenie posiada wyjście SELV, klasę 2 oraz kategorię przepięciową III.
• Obudowa ma klasę palności V0. Mimo to urządzenie należy montować w sposób zapewniający odpowiednią wentylację, odprowadzanie ciepła i ochronę przed przegrzaniem.
• Nie instalować ani nie uruchamiać urządzenia widocznie uszkodzonego. W przypadku uszkodzenia obudowy, zacisków, przełącznika obrotowego, diod sygnalizacyjnych lub oznak przegrzania produkt należy wycofać z użytkowania.
• Nie otwierać obudowy urządzenia. Otwarcie obudowy, nieautoryzowane zmiany lub modyfikacje urządzenia powodują utratę gwarancji i mogą spowodować zagrożenie dla użytkownika, pożar albo nieprawidłową pracę instalacji.
• Producent nie ponosi odpowiedzialności za skutki niewłaściwego użycia, błędnego podłączenia, nieprawidłowego działania urządzenia, awarii połączeń lub uszkodzenia urządzeń użytkownika.
• Przed oddaniem do użytkowania należy sprawdzić poprawność podłączenia zasilania AC, polaryzację wyjścia DC, przekrój i długość przewodów, ustawienie napięcia wyjściowego, moc obciążenia, działanie diod sygnalizacyjnych oraz brak przekroczenia dopuszczalnego napięcia na odbiorniku.
