Enertex® KNX PowerSupply 960³

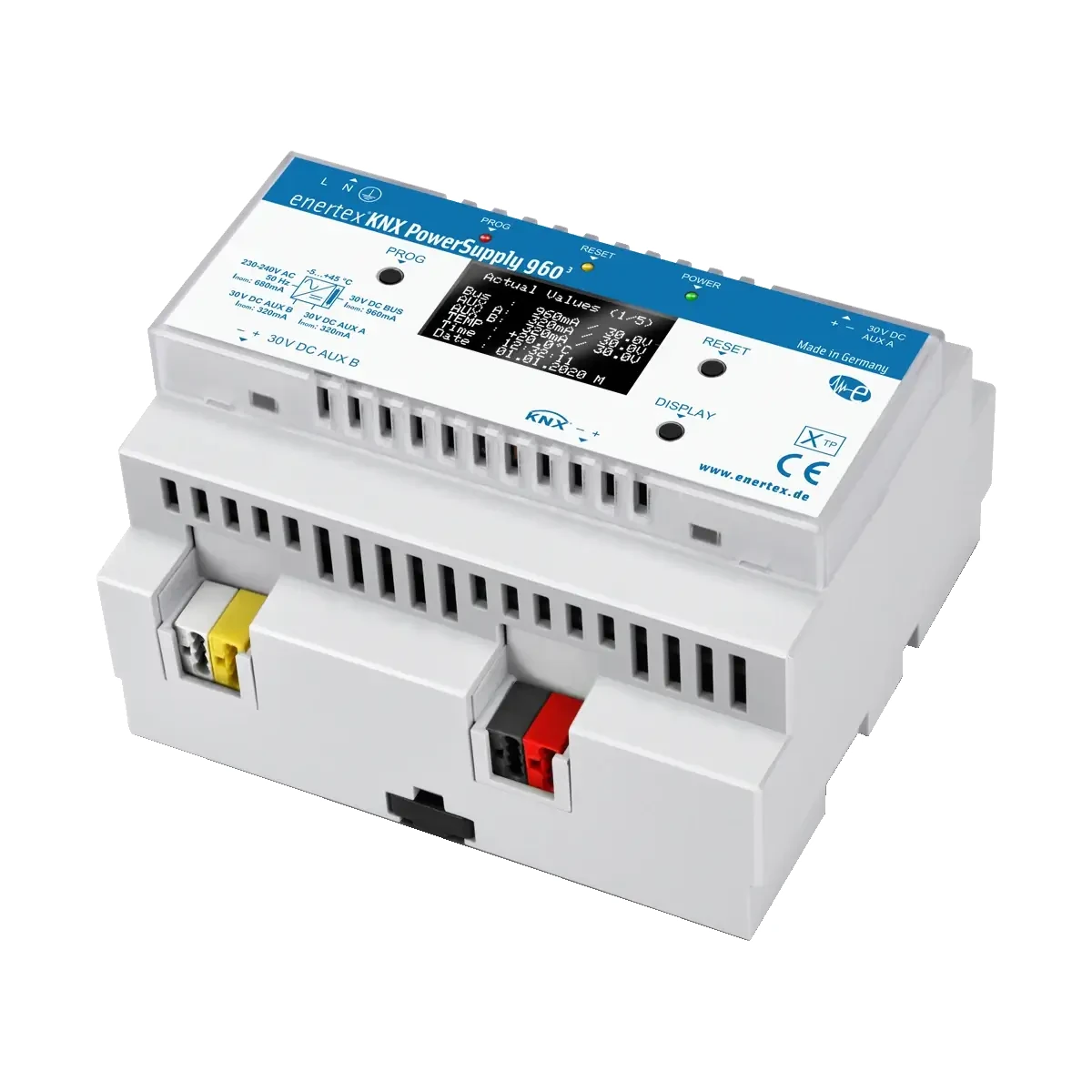

Enertex® KNX PowerSupply 960³ to wydajny zasilacz KNX do montażu na szynie DIN (6 SU), zapewniający 960 mA prądu wyjściowego na linię KNX dzięki zintegrowanemu dławikowi. Urządzenie oferuje również dwa dodatkowe wyjścia pomocnicze 30 V (AUX A i AUX B) – każde o wydajności 320 mA – z niezależnymi zabezpieczeniami, rozbudowanym pomiarem parametrów na magistrali oraz czytelną obsługą przez wyświetlacz OLED. To rozwiązanie łączy zasilanie, diagnostykę i funkcje logiczno-czasowe w jednym module KNX.

Najważniejsze cechy

• Producent: Enertex
• Model: KNX PowerSupply 960³
• Typ: zasilacz KNX z dławikiem
• Montaż: szyna DIN, 6 SU
• Wyjście KNX: zintegrowany dławik, 960 mA prądu wyjściowego
• Wyjścia pomocnicze: 2× 30 V (AUX A, AUX B), każde 320 mA, wyjścia bez dławika
• Odporność na przeciążenia: AUX A i AUX B 100% overload capable
• Zabezpieczenia: oddzielne ograniczenie zwarciowe i nadprądowe dla każdego wyjścia
• Separacja wyjść: zwarcie jednego wyjścia nie wpływa na pozostałe
• Sprawność: > 90% przy obciążeniu nominalnym (sprawność przed dławikiem)
• Komunikacja KNX: zintegrowana jednostka sprzęgająca magistralę z opcjonalną komunikacją KNX Data Secure
• Wyświetlacz: OLED z prezentacją kluczowych danych urządzenia i pomiarów

Zastosowanie

Enertex® KNX PowerSupply 960³ przeznaczony jest do zasilania instalacji KNX, gdzie oprócz stabilnego zasilania magistrali liczą się:

• zasilanie linii KNX prądem do 960 mA (wyjście z dławikiem),
• dodatkowe zasilanie urządzeń pomocniczych poprzez dwa wyjścia AUX 30 V (AUX A i AUX B),
• wysoka niezawodność dzięki niezależnym zabezpieczeniom każdego wyjścia oraz separacji wpływu zwarć.

Pomiary, diagnostyka i informacje na KNX

Zasilacz udostępnia na magistrali KNX (poprzez obiekty grupowe) rozbudowane dane diagnostyczne i pomiarowe, obejmujące m.in.:

• pomiary napięć, prądów i mocy,
• obciążenie telegramowe magistrali,
• awarie napięcia magistrali,
• temperaturę wewnętrzną urządzenia.

Dodatkowo możliwe jest wysyłanie telegramu na magistralę po przekroczeniu lub spadku poniżej parametryzowanych wartości granicznych.

Wyświetlacz OLED i prezentacja danych

• Czytelny OLED prezentuje wszystkie istotne dane pomiarowe oraz informacje o stanie urządzenia.
• Wyświetlanie wartości bieżących wraz z czasem i datą.
• Konfigurowalne komunikaty tekstowe C14 dla statusu magistrali.

Funkcje czasowe i logika

• 16 rozbudowanych programatorów czasowych – każdy z 4 czasami przełączeń i 4 adresami grupowymi.
• Rozszerzone funkcje logiczne w harmonogramach.
• Kalendarz świąteczny oraz funkcja astro.
• Zintegrowany zegar KNX z podtrzymaniem na wypadek zaniku zasilania (rezerwa ok. 36 godzin).

Zdalne resetowanie (przez adres grupowy)

• Remote bus reset – wyzwalanie resetu magistrali dla linii KNX.
• Oddzielny reset AUX – zdalny reset wyjścia AUX A.

Pomiar energii

• Licznik energii do monitorowania zużycia energii na magistrali KNX.

Dane techniczne (na podstawie danych wejściowych)

• Prąd wyjściowy KNX (z dławikiem): 960 mA
• Wyjścia AUX: AUX A: 30 V / 320 mA (bez dławika), AUX B: 30 V / 320 mA (bez dławika)
• Przeciążalność AUX: 100% (dla AUX A i AUX B)
• Zabezpieczenia: niezależne ograniczenie zwarciowe i nadprądowe dla każdego wyjścia
• Wpływ zwarcia: zwarcie jednego wyjścia nie wpływa na pozostałe
• Sprawność: > 90% przy obciążeniu nominalnym (przed dławikiem)
• Montaż: szyna DIN, 6 SU
• Komunikacja: zintegrowana jednostka sprzęgająca magistralę, opcjonalnie KNX Data Secure
• Wyświetlacz: OLED

Podsumowanie

Enertex® KNX PowerSupply 960³ to zaawansowany zasilacz KNX 960 mA z dwoma wyjściami AUX 30 V, niezależnymi zabezpieczeniami i wysoką separacją wpływu zwarć. Wbudowane pomiary udostępniane na KNX, licznik energii, wyświetlacz OLED oraz rozbudowane funkcje czasowe i logika sprawiają, że jest to nie tylko źródło zasilania, ale także praktyczne narzędzie do monitoringu i automatyzacji pracy instalacji KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE oraz certyfikację EIB/KNX.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
• Montaż, instalacja, podłączenie i uruchomienie urządzenia mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków. Przy podłączaniu urządzeń KNX / EIB wymagana jest specjalistyczna wiedza z zakresu KNX.
• Urządzenie elektryczne zasilane napięciem 230–240 V AC. Dotknięcie części znajdujących się pod napięciem grozi porażeniem elektrycznym, w tym śmiertelnym. Przed rozpoczęciem jakichkolwiek prac należy odłączyć przewody przyłączeniowe od zasilania oraz zabezpieczyć części znajdujące się pod napięciem w otoczeniu.
• Ze względów bezpieczeństwa przewód ochronny musi być podłączony.
• Przewód zasilający musi być zabezpieczony bezpiecznikiem 16 A lub mniejszym.
• Podłączenia zasilania sieciowego należy dokonać wyłącznie do 3-biegunowego zacisku śrubowego zgodnie z dokumentacją producenta.
• Magistralę EIB / KNX oraz wyjścia AUX należy podłączać z zachowaniem prawidłowej polaryzacji. Nieprawidłowe podłączenie może spowodować nieprawidłową pracę instalacji lub uszkodzenie urządzenia.
• Wyjścia BUS, AUX A i AUX B są wyjściami 30 V DC SELV. Urządzenie należy stosować wyłącznie zgodnie z przeznaczeniem i parametrami określonymi przez producenta.
• Nie należy zasilać przez wyjścia AUX urządzeń KNX, w których masa KNX jest wewnętrznie połączona z masą wejścia zasilania pomocniczego, ponieważ może to pogorszyć jakość sygnału KNX.
• Nie otwierać obudowy ani nie dokonywać nieautoryzowanych zmian lub modyfikacji urządzenia. Takie działania powodują utratę gwarancji i mogą stwarzać zagrożenie dla bezpieczeństwa.
• Produkt jest przeznaczony wyłącznie do użytku wewnętrznego oraz wyłącznie do pracy w szafie sterowniczej.
• Stopień ochrony IP20. Urządzenie nie jest przeznaczone do kontaktu z wodą, wilgocią ani do stosowania na zewnątrz.
• Urządzenie należy montować na szynie DIN 35 mm, zgodnie z dokumentacją producenta.
• Dopuszczalna temperatura otoczenia podczas pracy wynosi od -5 °C do +45 °C.
• W razie zwarcia, przeciążenia lub awarii jednego z wyjść należy usunąć przyczynę usterki przed ponownym uruchomieniem urządzenia.
• Urządzenie posiada funkcję resetu magistrali i wyjścia Aux A, która odłącza zasilanie linii i zwiera ją na 20 s. Funkcję tę należy uruchamiać wyłącznie świadomie i zgodnie z dokumentacją, ponieważ powoduje reset podłączonych urządzeń.

Pliki do pobrania:
Enertex 1152-3 Instrukcja obsługi
