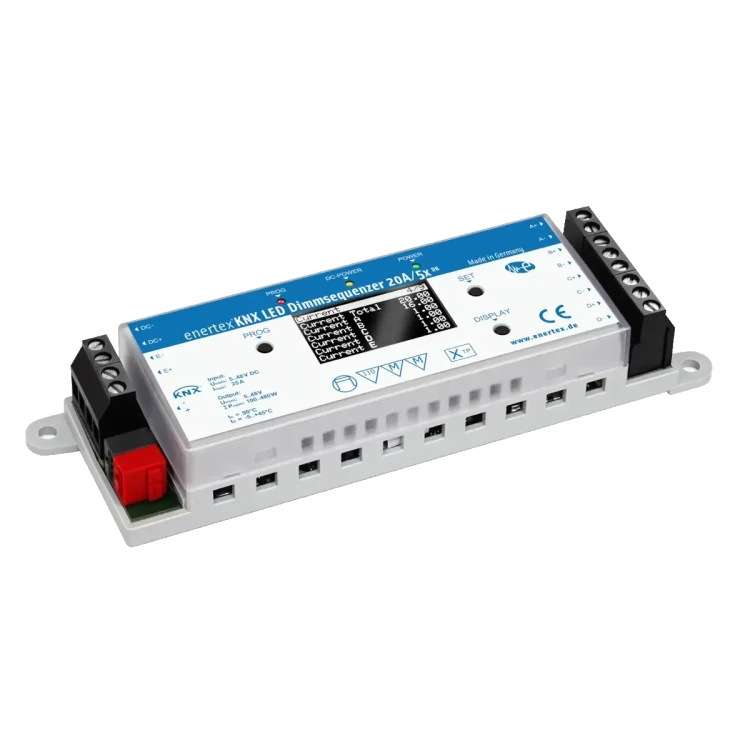

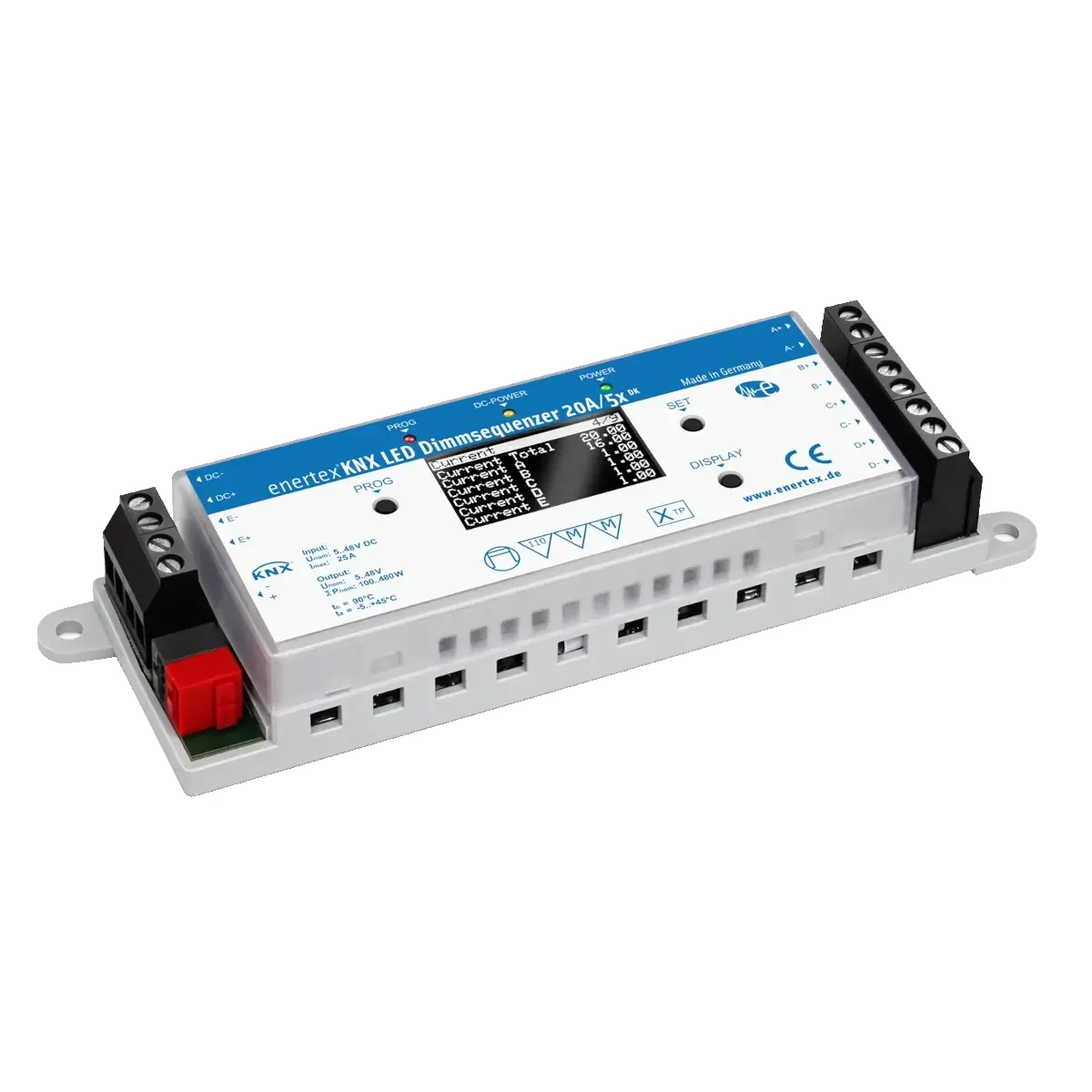

Enertex® KNX LED Dimmsequenzer 20A/5x DK – Ściemniacz 5-kanałowy do taśm LED, 5-48 [V], 480 [W]

Enertex® KNX LED Dimmsequenzer 20A/5x DK to 5-kanałowy ściemniacz PWM (modulacja szerokości impulsu) przeznaczony do sterowania modułami LED 5–48 V DC w instalacjach KNX. Urządzenie oferuje łącznie do 20 A z możliwością dowolnego podziału obciążenia między kanałami oraz moc do 480 W. Wersja DK to wariant do montażu sufitowego (Ceiling mount) z oznaczeniem Double furniture marking.

Najważniejsze cechy

• Producent: Enertex
• Model: Enertex® KNX LED Dimmsequenzer 20A/5x DK
• Typ: 5-kanałowy ściemniacz LED PWM
• Obsługiwane napięcie LED: 5–48 V DC
• Liczba kanałów: 5
• Maks. prąd: 20 A (z dowolnym współdzieleniem obciążenia na kanałach)
• Maks. moc: 480 W
• Częstotliwość PWM: 200–1200 Hz (miękkie ściemnianie)
• Odporność na prądy rozruchowe: do 100 A
• KNX: KNX Data Secure capable
• Okablowanie: brak potrzeby stosowania zewnętrznych bezpieczników i listew rozdzielczych; dopuszczone długości przewodów do 50 m
• Wersja montażowa: DK – montaż sufitowy (Ceiling mount), Double furniture marking

Konfiguracja kanałów (tryby pracy)

Urządzenie umożliwia swobodną konfigurację kanałów w zależności od typu sterowanego oświetlenia:

• 5× independent channel (i.c.) – 5 niezależnych kanałów
• 1× RGBCCT
• 1× RGBW + 1× i.c.
• 1× RGB + 2× i.c.
• 1× RGB + 1× Tunable White (TW)
• 2× TW + 1× i.c.
• 1× TW + 3× i.c.

RGBCCT – RGBW wspiera rozszerzone balansowanie bieli lub rozszerzenie przestrzeni temperatury barwowej dla Tunable White.

Funkcje sterowania światłem

• Soft dimming z częstotliwościami PWM w zakresie 200–1200 Hz
• Dim2Warm
• Timebased dimming (ściemnianie zależne od czasu)
• Sterowanie bielą zależne od pory dnia – Human Centric Lighting (HCL)
• Sekwencer, sceny, bit-sceny, oświetlenie schodowe oraz funkcje blokady

Zabezpieczenia i ochrona instalacji

Enertex® KNX LED Dimmsequenzer 20A/5x DK posiada funkcje ochronne dla zasilacza i oświetlenia:

• Ochrona przeciwprzepięciowa i podnapięciowa
• Ochrona nadprądowa (selektywna)
• Ochrona temperaturowa (przed przegrzaniem)
• Zabezpieczenie przed odwrotną polaryzacją
• Przystosowanie do prądów rozruchowych do 100 A

Uruchomienie i obsługa serwisowa

• Funkcje wspomagające uruchomienie dostępne z poziomu zintegrowanego wyświetlacza i przycisków
• Brak konieczności stosowania zewnętrznych bezpieczników oraz zacisków dystrybucyjnych

Pomiary i diagnostyka (per kanał)

• Pomiar napięcia
• Pomiar mocy
• Pomiar prądu
• Pomiar energii
• Licznik kosztów

Integracja i obiekty KNX

• Urządzenie jest KNX Data Secure capable
• Obiekt przełączający umożliwiający wyłączenie aktora przełączającego

Montaż i okablowanie

• Wersja DK: przeznaczona do montażu sufitowego (Ceiling mount), Double furniture marking
• Dopuszczona długość przewodów: do 50 m
• Projekt instalacji upraszcza brak wymogu stosowania zewnętrznych bezpieczników i listew/terminali dystrybucyjnych

Dane techniczne (z podanych informacji)

• Technologia ściemniania: PWM (pulse width modulating)
• Liczba kanałów: 5
• Napięcie obciążenia: 5–48 V DC
• Maks. prąd: 20 A (z dowolnym rozkładem między kanałami)
• Maks. moc: 480 W
• Częstotliwość PWM: 200–1200 Hz
• Dopuszczalny prąd rozruchowy: do 100 A
• Długość przewodów: do 50 m

Podsumowanie

Enertex® KNX LED Dimmsequenzer 20A/5x DK to rozbudowany, 5-kanałowy ściemniacz LED 5–48 V DC z PWM 200–1200 Hz, elastyczną konfiguracją (m.in. i.c., RGB, RGBW, RGBCCT, Tunable White) oraz funkcjami scen i sekwencji. Wbudowane zabezpieczenia (m.in. przepięcie/podnapięcie, selektywny nadprąd, temperatura, odwrotna polaryzacja) i narzędzia uruchomieniowe (wyświetlacz + przyciski) czynią go praktycznym rozwiązaniem do profesjonalnych instalacji KNX, również tam, gdzie istotne są pomiary parametrów i rozliczanie energii dla każdego kanału.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt dotyczy wyłącznie wariantu Enertex 1174-DK (Enertex® KNX LED Dimmsequenzer 20A/5x DK).
• Urządzenie przeznaczone jest wyłącznie do użytku wewnętrznego.
• Wariant DK jest przeznaczony wyłącznie do montażu w sufitach podwieszanych, puszkach elektrycznych oraz na meblach, pod warunkiem braku dostępu do urządzenia po montażu.
• Montaż, instalację, podłączenie i uruchomienie urządzenia mogą wykonywać wyłącznie wykwalifikowani elektrycy. Przy podłączaniu interfejsów KNX wymagana jest specjalistyczna wiedza z zakresu KNX.
• Przed rozpoczęciem jakichkolwiek prac przy urządzeniu należy odłączyć przewody zasilające oraz zabezpieczyć znajdujące się w pobliżu części pod napięciem. Dotknięcie elementów pod napięciem grozi porażeniem elektrycznym, ciężkimi obrażeniami lub śmiercią.
• Urządzenie jest przeznaczone do współpracy z modułami LED o stałym napięciu wejściowym.
• Do zasilania należy stosować wyłącznie zasilacz DC 5–48 V o stałym napięciu wyjściowym, zgodny z EN 61347-2-13 lub IEC 61347-2-13. Maksymalny prąd wejściowy wynosi 25 A; przy zastosowaniu mocniejszego zasilacza wymagany jest dodatkowy bezpiecznik 25 A na wyjściu zasilacza.
• Nie wolno przekraczać maksymalnych dopuszczalnych prądów kanałów ani maksymalnego prądu całkowitego urządzenia. Dla wariantu DK maksymalny prąd całkowity wynosi 20 A przy 5–24 V oraz 10 A przy 48 V.
• Wyjść kanałów LED nie wolno łączyć ze sobą. Łączenie kanałów LED jest niedozwolone.
• Należy stosować przewody o odpowiedniej obciążalności prądowej oraz zachować wymagane przekroje przewodów zgodnie z dokumentacją producenta.
• Urządzenie posiada sprzętowe funkcje zabezpieczające przed odwrotną polaryzacją, nadprądem, przepięciem, zbyt niskim napięciem oraz przegrzaniem. Po usunięciu przyczyny błędu zabezpieczenia sprzętowe mogą przywrócić pracę automatycznie.
• Nie otwierać obudowy oraz nie dokonywać nieautoryzowanych zmian ani modyfikacji urządzenia. Otwarcie obudowy lub modyfikacje powodują utratę gwarancji i mogą stwarzać zagrożenie bezpieczeństwa.
• W razie nieprzestrzegania instrukcji może dojść do uszkodzenia urządzenia, pożaru lub innych zagrożeń.
• Stopień ochrony obudowy: IP20. Produkt nie jest odporny na wodę i nie jest przeznaczony do stosowania na zewnątrz.
• Klasa ochronności III.
• Dopuszczalna temperatura otoczenia podczas pracy: od -5°C do +45°C.
• Urządzenie posiada certyfikację KNX oraz zgodność bezpieczeństwa i kompatybilności elektromagnetycznej według norm wskazanych w dokumentacji: DIN EN 61347-2-13, IEC 63044-3, IEC 63044-5-2, IEC 63044-5-3 oraz DIN EN 50491-2.
• Instrukcja stanowi część produktu i powinna zostać przekazana użytkownikowi końcowemu.

Pliki do pobrania:
Enertex 1174-DK Instrukcja obsługi
