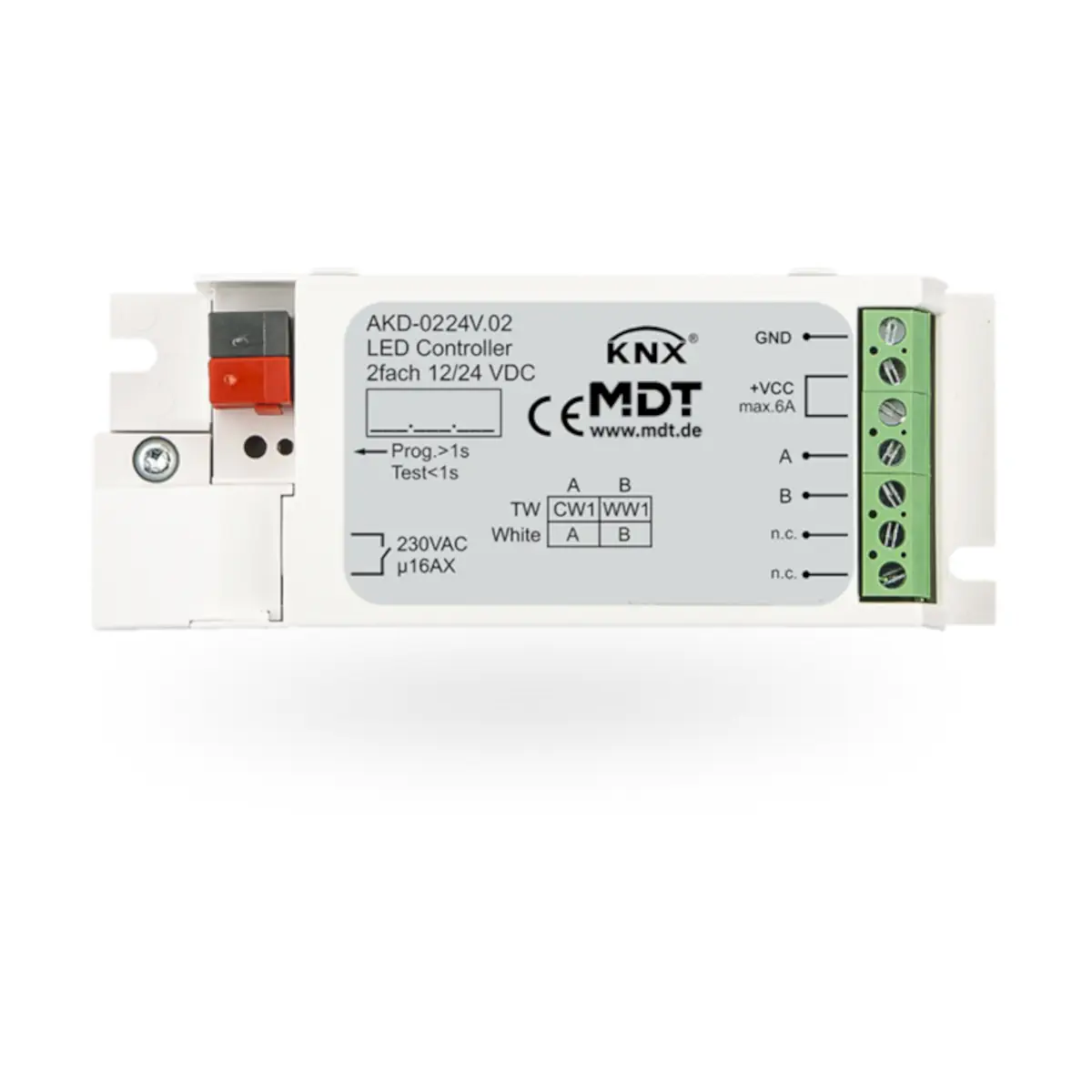

AKD-0224V.02 KNX sterownik LED 2-kanałowy, 3/6 A

AKD-0224V.02 to 2-kanałowy kontroler LED KNX przeznaczony do ściemniania typowych źródeł LED 12/24 V CV (stałonapięciowych) w układzie Common Anode. Model ten oferuje 2 oddzielne kanały o obciążalności 3 A na kanał oraz możliwość równoległej pracy 2 kanałów do 6 A. Dzięki indywidualnie regulowanym wyjściom, ściemnianiu PWM 600/1000 Hz i rozbudowanym funkcjom aplikacyjnym KNX sterownik pozwala precyzyjnie dopasować pracę oświetlenia do wymagań instalacji.

Najważniejsze cechy

• Producent: MDT
• Model: AKD-0224V.02
• Typ: 2-kanałowy kontroler LED KNX
• Zastosowanie: ściemnianie typowych lamp LED 12/24 V CV
• Liczba wyjść: 2
• Obsługiwane źródła LED: 12/24 V CV, Common Anode
• Napięcie zasilania LED: 12/24 V DC +10%
• Metoda ściemniania: PWM 600/1000 Hz
• Obciążalność: 2 kanały po 3 A
• Praca równoległa 2 kanałów: do 6 A
• Indywidualna regulacja wyjść
• Wybór krzywej ściemniania i częstotliwości PWM do 1000 Hz
• Sterowanie temperaturą barwową Tunable White
• Automatyczna regulacja Dim2Warm
• Dynamiczne sterowanie światłem dziennym HCL (Human Centric Lighting)
• Indywidualne i predefiniowane sekwencje (np. TV Simulator)
• Automatyczne ściemnianie zależne od czasu
• Funkcja dzień/noc
• Nadzór nad przeciążeniem prądowym i temperaturą
• Interfejs KNX: TP-256
• Zasilanie urządzenia: magistrala KNX
• Obsługa ETS: od ETS 4
• Stopień ochrony: IP20
• Wymiary: 46 x 25 x 113 mm
• Produkcja w Niemczech, certyfikacja zgodnie z ISO 9001
• Gwarancja: 3 lata

Zastosowanie

Kontroler AKD-0224V.02 przeznaczony jest do sterowania i ściemniania stałonapięciowych źródeł LED w instalacjach KNX. Obsługuje 2 oddzielne kanały, dzięki czemu sprawdza się w aplikacjach wymagających niezależnej regulacji dwóch obwodów LED.

• źródła LED 12 V CV,
• źródła LED 24 V CV,
• instalacje LED w układzie Common Anode,
• aplikacje z dwoma oddzielnymi kanałami ściemniania,
• sterowanie oświetleniem w systemach KNX.

Funkcje i działanie

Ściemnianie i regulacja

• Ściemnianie realizowane jest metodą PWM z częstotliwością 600 Hz lub 1000 Hz.
• Możliwy jest wybór krzywej ściemniania.
• Oba wyjścia są regulowane indywidualnie.
• Sterownik obsługuje Tunable White – sterowanie temperaturą barwową.
• Dostępna jest automatyczna regulacja temperatury barwowej Dim2Warm.
• Dostępne jest dynamiczne sterowanie światłem dziennym HCL (Human Centric Lighting).
• Dla osób wrażliwych zalecane jest ustawienie częstotliwości ściemniania na 1000 Hz.

Sekwencje i funkcje automatyczne

• Obsługa indywidualnych i predefiniowanych sekwencji, np. TV Simulator.
• Automatyczne ściemnianie zależne od czasu.
• Funkcja dzień/noc.

Obciążalność i zabezpieczenia

• 2 kanały po 3 A każdy.
• Możliwa jest równoległa praca 2 kanałów do 6 A.
• Przy pracy równoległej kanały należy mostkować bezpośrednio na zaciskach przyłączeniowych.
• Kontroler posiada nadzór nad przeciążeniem prądowym oraz temperaturą.

Podłączenie elektryczne i okablowanie

• Zasilanie LED: 12/24 V DC +10%
• Wymagany zasilacz: zgodny z EN 61347-2-13
• Maks. prąd zewnętrznego zasilacza: 6 A
• Zalecana długość przewodu zasilającego: < 3 m, maks. 10 m
• Długość poszczególnych przewodów zasilających powinna być jednakowa
• Zaciski śrubowe: 0,5–4,0 mm² drut lub 0,5–2,5 mm² linka
• Zacisk magistrali KNX: Ø 0,8 mm, drut
• Zasilanie urządzenia: magistrala KNX
• Wyjście przekaźnikowe: 230 V AC / 50 Hz
• Maks. zabezpieczenie wyjścia przekaźnikowego: 16 A
• Maks. prąd wyjścia przekaźnikowego: 16 A / 140 µF

Dane techniczne

• Liczba wyjść: 2
• Metoda ściemniania: PWM 600/1000 Hz
• Napięcie przełączania wyjścia przekaźnikowego: 230 V AC / 50 Hz
• Maks. bezpiecznik wyjścia przekaźnikowego: 16 A
• Maks. prąd wyjścia przekaźnikowego: 16 A / 140 µF
• Zasilanie LED: 12/24 V DC +10%
• Maks. prąd na kanał: 3 A
• Maks. prąd przy równoległej pracy 2 kanałów: 6 A
• Maks. prąd zewnętrznego zasilacza: 6 A
• Zalecana długość przewodu zasilającego: < 3 m, maks. 10 m
• Interfejs KNX: TP-256
• Oprogramowanie aplikacyjne: od ETS 4
• Zaciski śrubowe: 0,5–4,0 mm² drut / 0,5–2,5 mm² linka
• Zacisk KNX: Ø 0,8 mm, drut
• Zasilanie: magistrala KNX
• Pobór mocy z magistrali KNX: typ. < 0,3 W
• Temperatura pracy: 0...45°C
• Stopień ochrony: IP20
• Wymiary (szer. x wys. x gł.): 46 x 25 x 113 mm

Podsumowanie

MDT AKD-0224V.02 to kompaktowy 2-kanałowy kontroler LED KNX do źródeł 12/24 V CV, oferujący 2 oddzielne kanały po 3 A oraz możliwość równoległej pracy do 6 A. Obsługa PWM 600/1000 Hz, funkcji Tunable White, Dim2Warm, HCL oraz sekwencji i automatyki czasowej sprawia, że jest to wszechstronne rozwiązanie do precyzyjnego sterowania oświetleniem LED w instalacjach KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do sterowania źródłami LED o stałym napięciu 12 V lub 24 V DC. Stosować wyłącznie z kompatybilnymi odbiornikami i zasilaniem zgodnym z dokumentacją producenta.
• Montaż natynkowy (AP). Urządzenie należy instalować wyłącznie zgodnie ze schematem podłączenia producenta oraz obowiązującymi przepisami elektrycznymi.
• Podłączenie i uruchomienie powinno być wykonywane wyłącznie przez wykwalifikowany personel.
• Przed rozpoczęciem montażu, podłączenia lub prac serwisowych należy odłączyć zasilanie obwodów, w tym obwodów 230 V AC oraz 12/24 V DC.
• Urządzenie zawiera obwody niskonapięciowe KNX 30 V DC SELV oraz obwód pomocniczego przekaźnika 230 V AC / 16 A. Należy zachować szczególną ostrożność przy wykonywaniu połączeń i nie mieszać obwodów o różnych poziomach napięcia w sposób niezgodny z dokumentacją.
• Stopień ochrony IP20. Produkt jest przeznaczony wyłącznie do stosowania wewnątrz pomieszczeń, w miejscach suchych i chronionych przed wodą oraz pyłem.
• Nie dopuszczać do kondensacji wilgoci na urządzeniu. Dopuszczalna wilgotność powietrza poniżej 95% bez skraplania.
• Urządzenie użytkować wyłącznie w zakresie temperatury otoczenia od 0°C do 45°C. Przechowywać w temperaturze od -20°C do +55°C.
• Nie przekraczać dopuszczalnych parametrów elektrycznych urządzenia: maksymalnie 3 A na kanał oraz maksymalnie 6 A łącznie lub przy pracy równoległej kanałów.
• Nieprawidłowe podłączenie, przeciążenie wyjść lub zastosowanie nieodpowiedniego zasilacza LED może spowodować uszkodzenie urządzenia, instalacji lub podłączonych źródeł światła.
• Urządzenie posiada funkcję monitorowania przetężenia i temperatury, jednak funkcje te nie zwalniają z obowiązku prawidłowego doboru obciążenia i warunków pracy.
• Do podłączenia używać przewodów o parametrach zgodnych z dokumentacją: dla zacisków śrubowych 0,5...2,5 mm², dla magistrali KNX przewód jednodrutowy o średnicy 0,6...0,8 mm. Dokręcać zaciski z momentem 0,5 Nm.
• Produkt należy montować w dopuszczalnej pozycji montażu określonej przez producenta; zgodnie z dokumentacją pozycja montażu jest dowolna.
• Nie otwierać ani nie modyfikować urządzenia. Wszelkie czynności wykonywać wyłącznie zgodnie z dokumentacją producenta.

Pliki do pobrania:
AKD-0224V.02 Karta katalogowa
