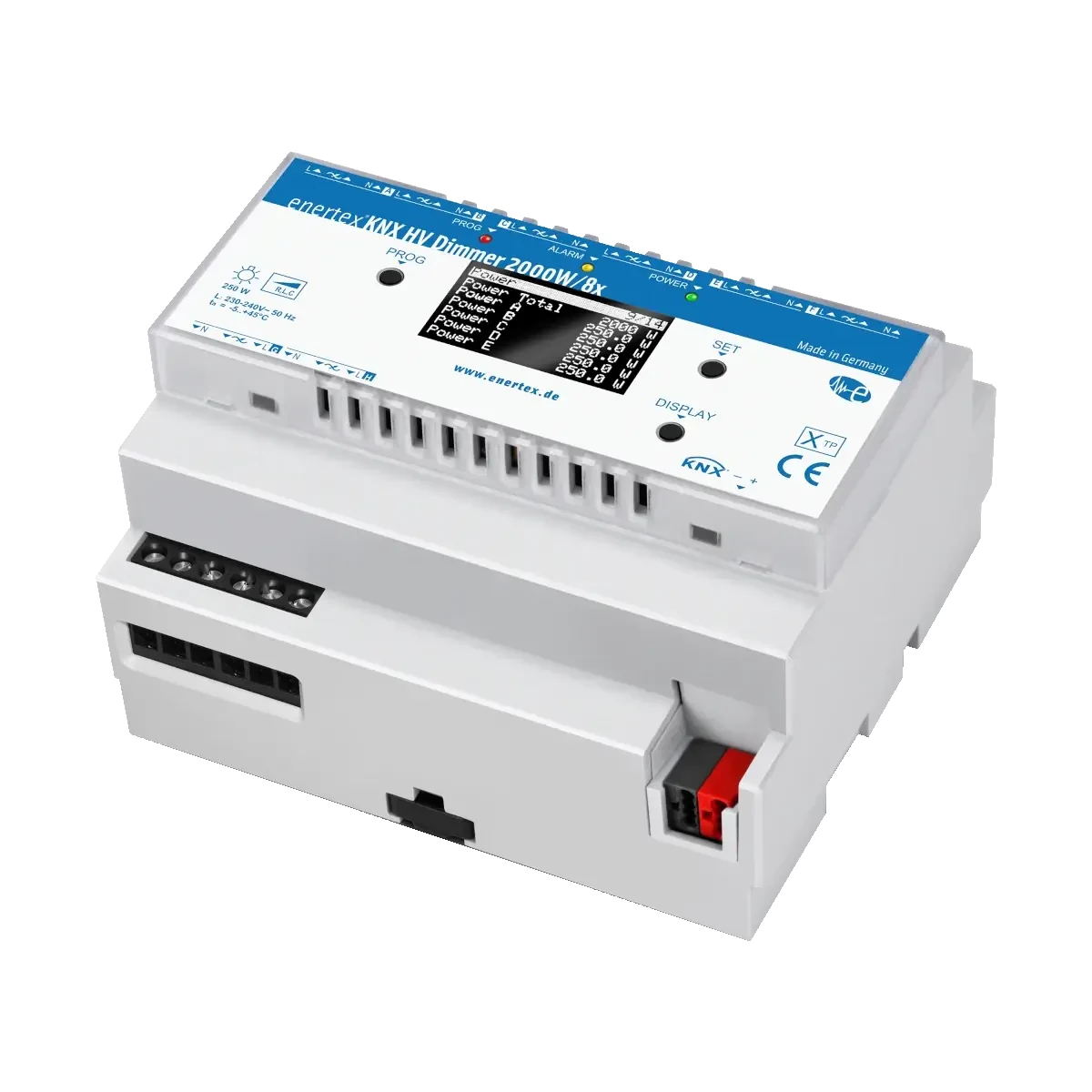

Enertex® KNX HV Dimmer 2000W/8x

Enertex® KNX HV Dimmer 2000W/8x to 8-kanałowy aktuator ściemniający KNX do montażu na szynie DIN (szerokość instalacyjna 6 SU), przeznaczony do sterowania oświetleniem 230 VAC. Urządzenie oferuje 8 niezależnych kanałów ściemniania o mocy do 250 W na kanał i obsługuje zarówno ściemnianie fazowe narastające (leading edge), jak i opadające (trailing edge), co ułatwia dopasowanie do różnych typów źródeł światła, w tym LED.

Najważniejsze cechy

• Producent: Enertex®
• Model: KNX HV Dimmer 2000W/8x
• Typ urządzenia: 8-kanałowy ściemniacz/aktuator ściemniający KNX
• Liczba kanałów: 8
• Zasilanie: 230 VAC
• Moc na kanał: do 250 W
• Montaż: szyna DIN, 6 SU (oszczędność miejsca w rozdzielnicy)
• Obsługiwane obciążenia: lampy LED, halogenowe HV, halogenowe LV z transformatorem/ECG
• Tryby ściemniania: leading edge / trailing edge
• Optymalizacja ściemniania LED: innowacyjne metody korekcji lamp (LKV) i stabilizacji niskich poziomów (SSV)
• Płynne przejścia jasności: adaptacyjna korekcja LKV + dodatkowo wybieralne krzywe ściemniania
• Stabilne światło przy niskiej jasności: SSV – minimalizacja migotania przy mocnym ściemnieniu
• Niskie straty mocy na kanał: standby < 0,2 W, pełne obciążenie < 2 W
• Pomiar energii i kosztów: licznik na każdy kanał z pomiarem mocy czynnej, klasa dokładności A (2%)
• Uruchomienie i diagnostyka: funkcje pomocnicze przez wyświetlacz i przyciski na urządzeniu
• Automatyczne uruchomienie: wykrywanie obciążenia i pomiar lamp
• Ochrona: przeciążenie, przepięcie, zwarcie i temperatura (z komunikatem alarmowym)
• Ochrona lamp: parametryzowana
• Praca równoległa: do 4 kanałów, 1000 W mocy całkowitej

Zastosowanie

Enertex® KNX HV Dimmer 2000W/8x jest przeznaczony do ściemniania i sterowania oświetleniem w instalacjach budynkowych, w szczególności tam, gdzie wymagane jest szerokie spektrum kompatybilności z obciążeniami oraz stabilna praca przy niskich poziomach jasności. Urządzenie nadaje się do:

• lamp LED,
• lamp halogenowych HV,
• lamp halogenowych LV stosowanych z transformatorem/ECG.

Funkcje ściemniania i jakość światła

Leading edge / trailing edge

• Obsługa ściemniania fazowego narastającego (leading edge) oraz opadającego (trailing edge) pozwala dobrać sposób sterowania do konkretnego źródła światła i charakteru obciążenia.

LKV – adaptacyjna korekcja lamp + krzywe ściemniania

• Metoda korekcji lamp (LKV) wspiera uzyskanie optymalnego zachowania ściemniania w możliwie najszerszym zakresie, także dla wymagających lamp LED.
• Harmonijne przejścia jasności są dodatkowo wspierane przez wybieralne krzywe ściemniania.

SSV – stabilizacja niskich poziomów jasności

• Metoda SSV zapewnia stabilne, niemigoczące światło przy bardzo niskich poziomach jasności (silne ściemnienie).

Uruchomienie i diagnostyka

• Wyświetlacz i przyciski na urządzeniu ułatwiają uruchomienie oraz diagnostykę.
• Automatyczne uruchomienie obejmuje detekcję obciążenia oraz pomiary lamp, co przyspiesza konfigurację i pomaga dopasować działanie do podłączonego oświetlenia.

Pomiary energii (na kanał)

• Każdy kanał posiada licznik energii i kosztów.
• Pomiar mocy czynnej realizowany jest zgodnie z klasą dokładności A (2%).

Zabezpieczenia i ochrona lamp

• Zabezpieczenia: przeciążeniowe, przepięciowe, zwarciowe oraz temperaturowe.
• W przypadku zadziałania ochrony generowany jest komunikat alarmowy.
• Ochrona lamp jest parametryzowana, co pozwala dopasować działanie do wymagań instalacji i źródeł światła.

Funkcje aplikacyjne

• Ściemnianie sterowane czasowo
• Światło zasypiania i budzenia
• Funkcja oświetlenia schodowego z ostrzeżeniem przed wyłączeniem
• Timery
• Sceny i sceny bitowe
• Funkcja blokady
• Rozbudowane funkcje logiczne

Dane techniczne (z podanych informacji)

• Model: Enertex® KNX HV Dimmer 2000W/8x
• Liczba kanałów ściemniania: 8
• Zasilanie: 230 VAC
• Moc wyjściowa: do 250 W na kanał
• Tryb regulacji: leading edge / trailing edge (ściemnianie fazowe)
• Straty mocy na kanał: standby < 0,2 W; pełne obciążenie < 2 W
• Pomiar energii: na kanał, klasa dokładności A (2%)
• Montaż: szyna DIN, szerokość 6 SU
• Praca równoległa: do 4 kanałów, 1000 W mocy całkowitej

Podsumowanie

Enertex® KNX HV Dimmer 2000W/8x to kompaktowy, 8-kanałowy ściemniacz KNX do instalacji 230 VAC, zaprojektowany z myślą o szerokiej kompatybilności z obciążeniami (w tym LED) oraz wysokiej jakości regulacji w całym zakresie jasności. Dzięki metodom LKV i SSV, rozbudowanym funkcjom aplikacyjnym, pomiarom energii na kanał oraz diagnostyce z poziomu wyświetlacza i przycisków, sprawdzi się w wymagających instalacjach oświetleniowych montowanych w rozdzielnicy na szynie DIN.
